The MPO型光纤活动连接器 行业认定标注 V3.06 is a 29-page complete industry recognition standard for MPO-type optical fiber connectors issued by F-tone Networks（北亿纤通）. The standard defines and classifies MPO-type multi-fiber push-on optical fiber connectors, specifies interface figures, mating surface dimensions, optical performance requirements, standard connector requirements, materials, environmental and mechanical performance requirements, measurement and test methods, quality assessment procedures, inspection requirements, marking/packaging/transportation/storage requirements. Rectangular pin body: 6.4mm×2.5mm with 2×0.7mm guide pins for alignment. Pin center distance: 4.6mm (4.597-4.603mm). 2~12 fibers per row, up to 2 rows 24 fibers. MPO angled connector: 8° angled polish. Operating temperature: -40℃~+80℃. Insertion loss: ≤0.8dB SM / ≤0.7dB MM. Return loss: >30dB (MPO/PC) / >50dB (MPO/APC) / >20dB (PC) / >40dB (APC). 6 product types: MPO Angled Female Plug + MPO Angled Male Plug + MPO Plane Female Plug + MPO Plane Male Plug + MPO Adapter + Backplane Receptacle + PCB Receptacle. 3 typical applications: (a) Adapter mating + (b) Backplane receptacle mating + (c) PCB receptacle mating. Reference standards: GB/T 2421-1999 + GB/T 2828.1-2003 + YD/T 1272.3-2005 + IEC 61754-7 + TIA-568.3-E.
🔬 关键差异化亮点：F-tone 首款”MPO型光纤活动连接器 行业认定标注”（29页完整行业标准）
1. 范围（Scope）
本部分对 MPO 型光纤活动连接器进行定义和分类；规定了其接口的图形、配合面尺寸、光学性能指标要求、标准连接器指标要求、材料、环境及机械性能要求、测量和试验方法、质量评定程序和检验要求以及标志、包装、运输及贮存要求。本部分适用于 MPO 型光纤活动连接器产品。
2. 规范性引用文件（Normative References）
| 标准编号 | 标准名称 |
|---|---|
| GB/T 2421-1999 | 电工电子产品基本环境试验 第1部分：总则 |
| GB/T 2828.1-2003 | 计数抽样试验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 |
| YD/T 1272.3-2005 | 光纤活动连接器 第3部分：SC型 |
3. 术语和定义（Terms and Definitions）

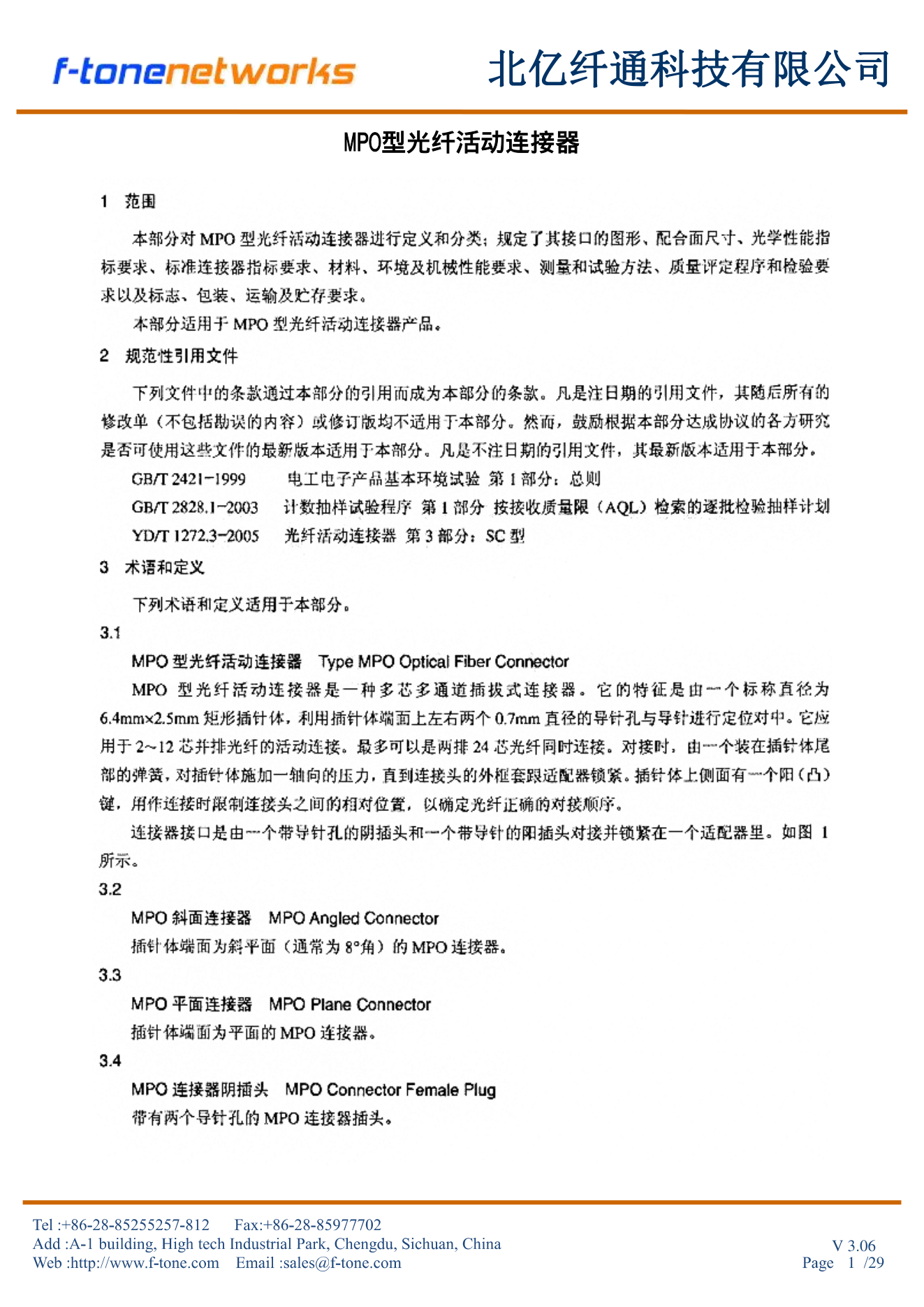

3.1 MPO型光纤活动连接器 Type MPO Optical Fiber Connector：多芯多通道插拔式连接器，矩形插针体标称直径 6.4mm×2.5mm，利用插针体端面左右两个 0.7mm 导针 与导针孔进行定位对中。应用于 2~12 芯并排光纤 的活动连接，最多两排 24 芯光纤。对接时由插针体尾部弹簧施加轴向压力，直到连接头外框套跟适配器锁紧。插针体上侧面有一个阳（凸）键，用作连接时限制连接头之间的相对位置。连接器接口由一个带导针孔的阴插头和一个带导针的阳插头对接并锁紧在一个适配器里。
3.2 MPO斜面连接器 MPO Angled Connector：插针体端面为斜平面（通常为 8°角）的 MPO 连接器。
3.3 MPO平面连接器 MPO Plane Connector：插针体端面为平面的 MPO 连接器。
3.4 MPO连接器阴插头 MPO Connector Female Plug：带有两个导针孔的 MPO 连接器插头。
4. 技术要求（Technical Requirements）
4.2 接口尺寸（Interface Dimensions）

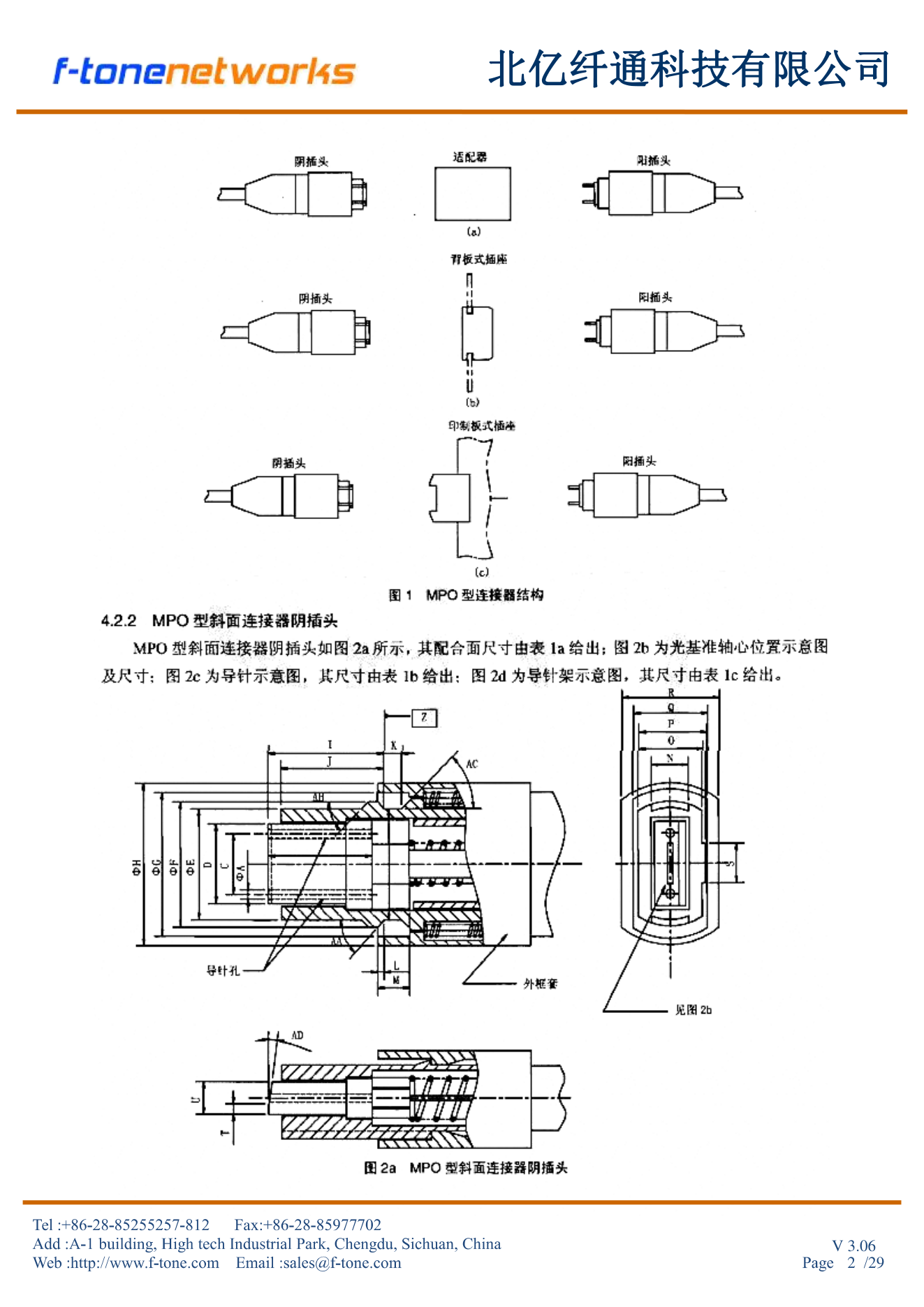

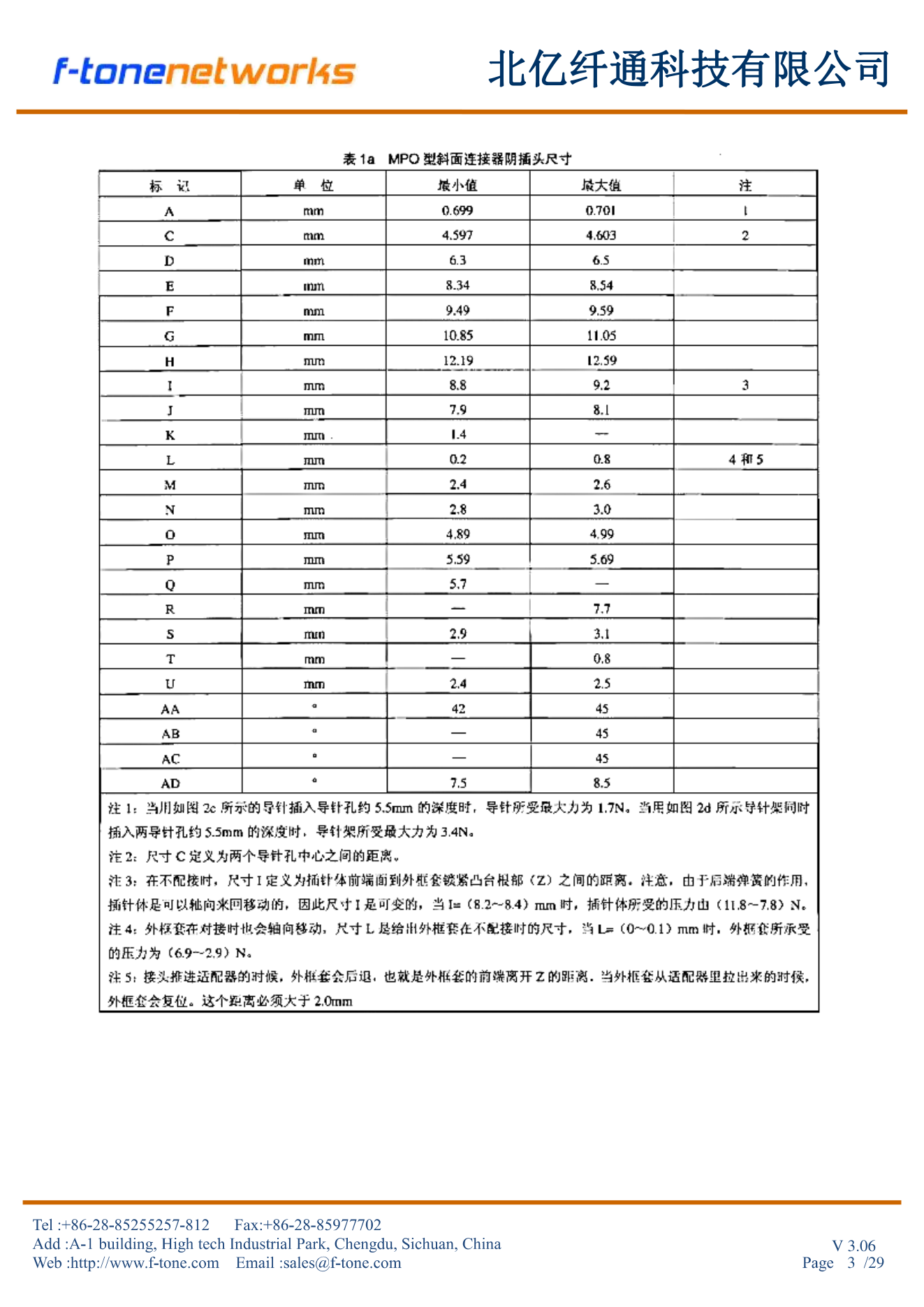

4.2.2 MPO型斜面连接器阴插头（MPO Angled Female Plug）
如图2a所示，配合面尺寸由表1a给出；图2b为光基准轴心位置示意图及尺寸；图2c为导针示意图，其尺寸由表1b给出；图2d为导针架示意图，其尺寸由表1c给出。

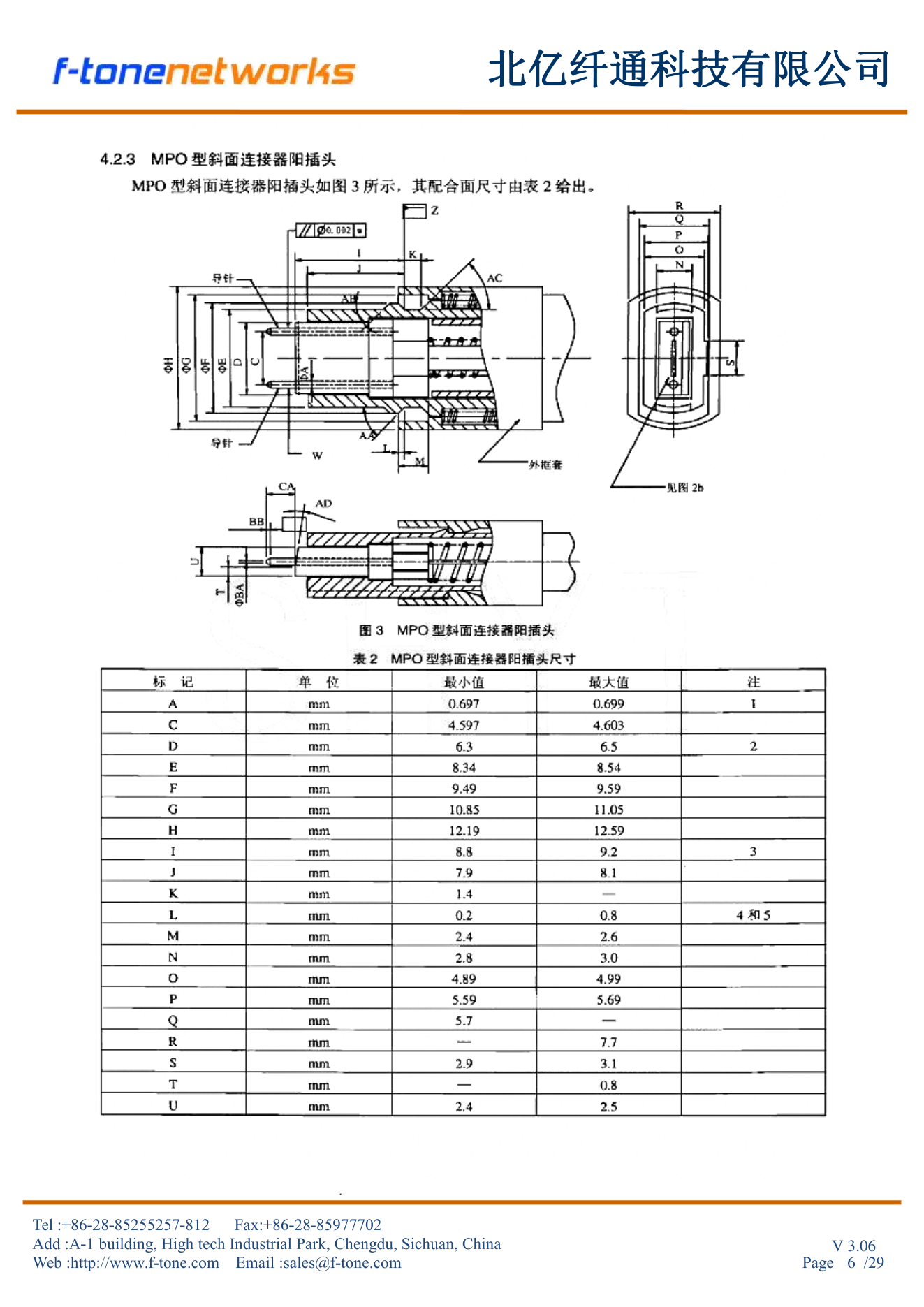

4.2.3 MPO型斜面连接器阳插头（MPO Angled Male Plug）
MPO型斜面连接器阳插头如图3所示，其配合面尺寸由表2给出。

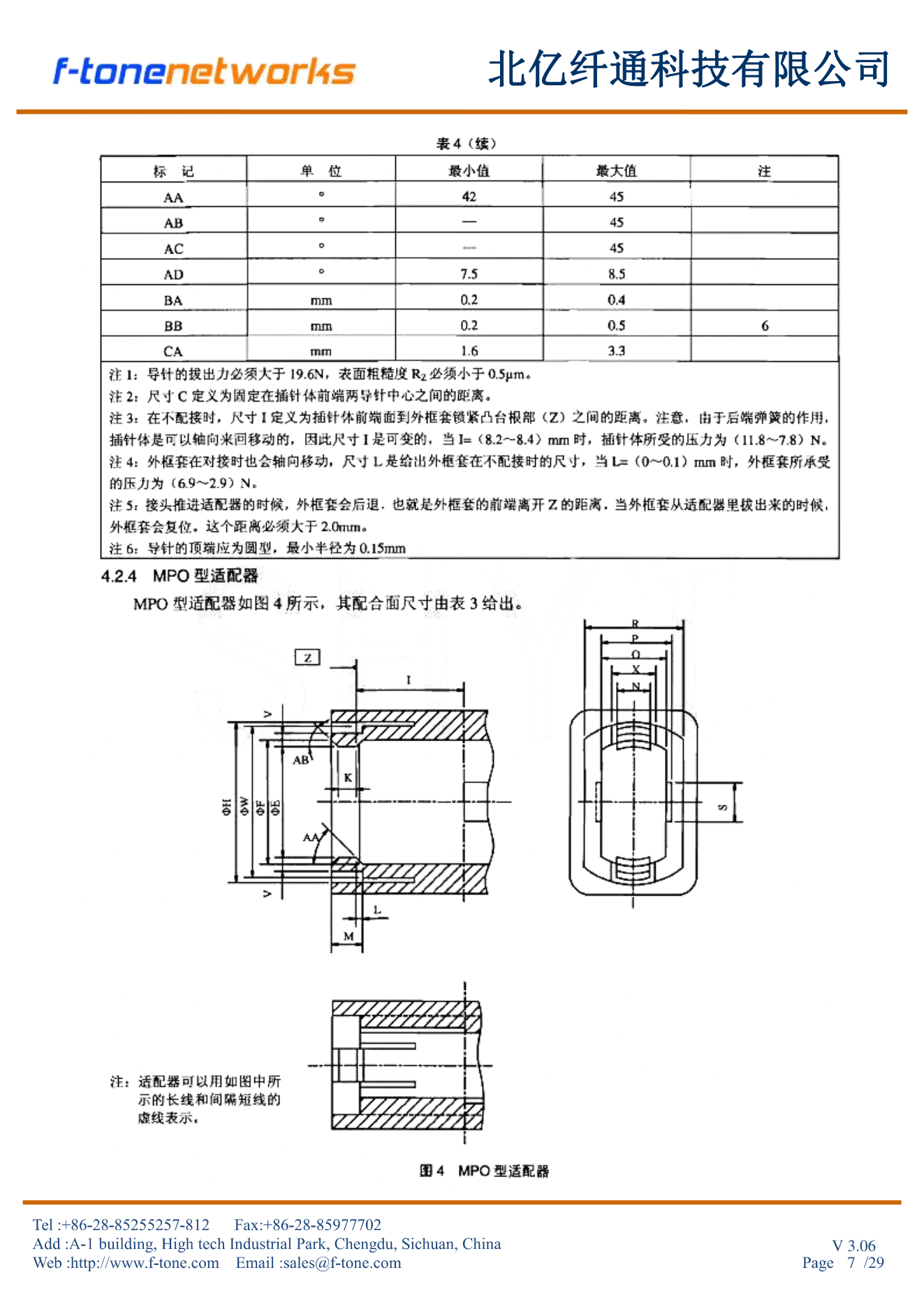

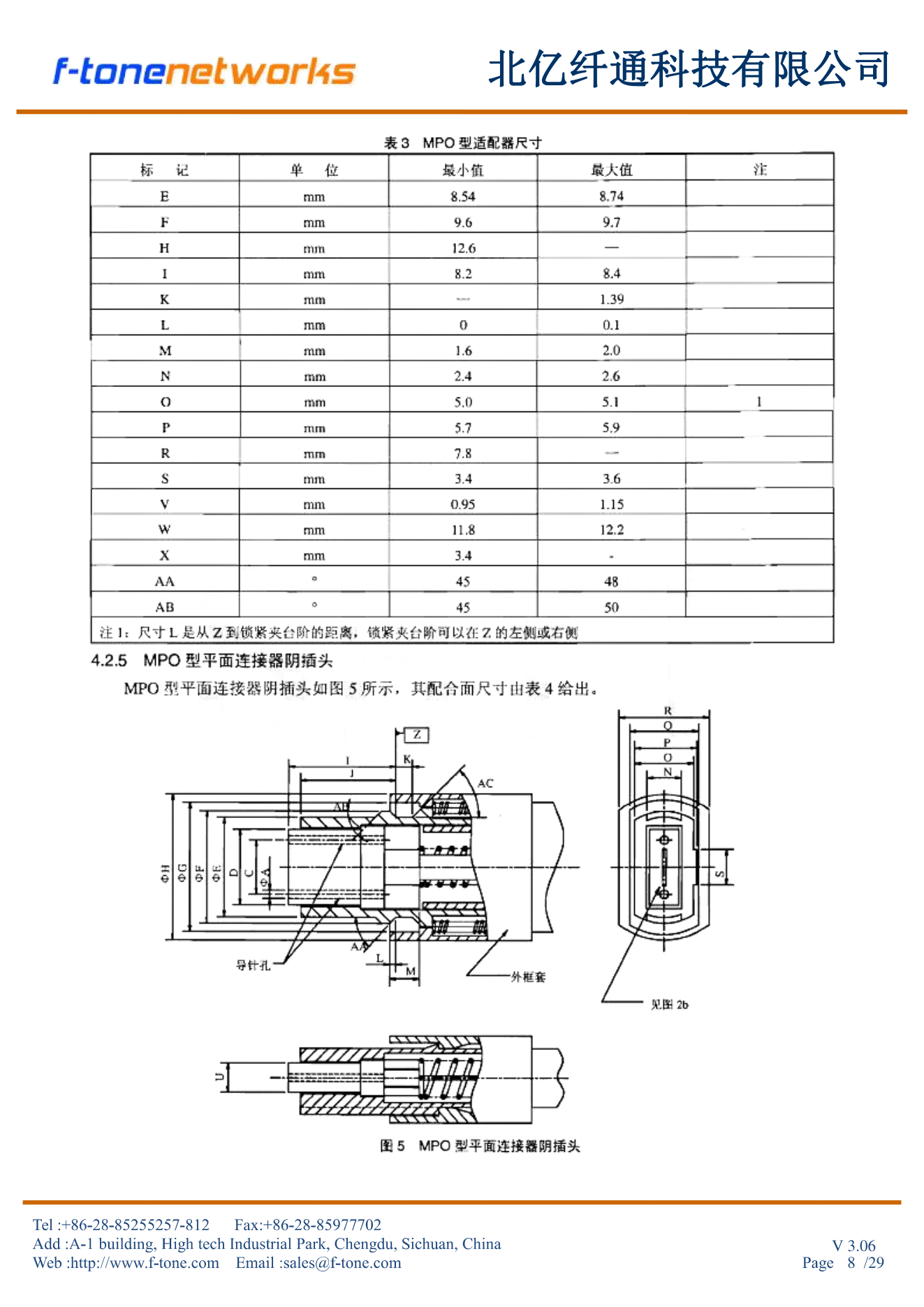

4.2.4 MPO型适配器（MPO Adapter）
MPO型适配器如图4所示，其配合面尺寸由表3给出。

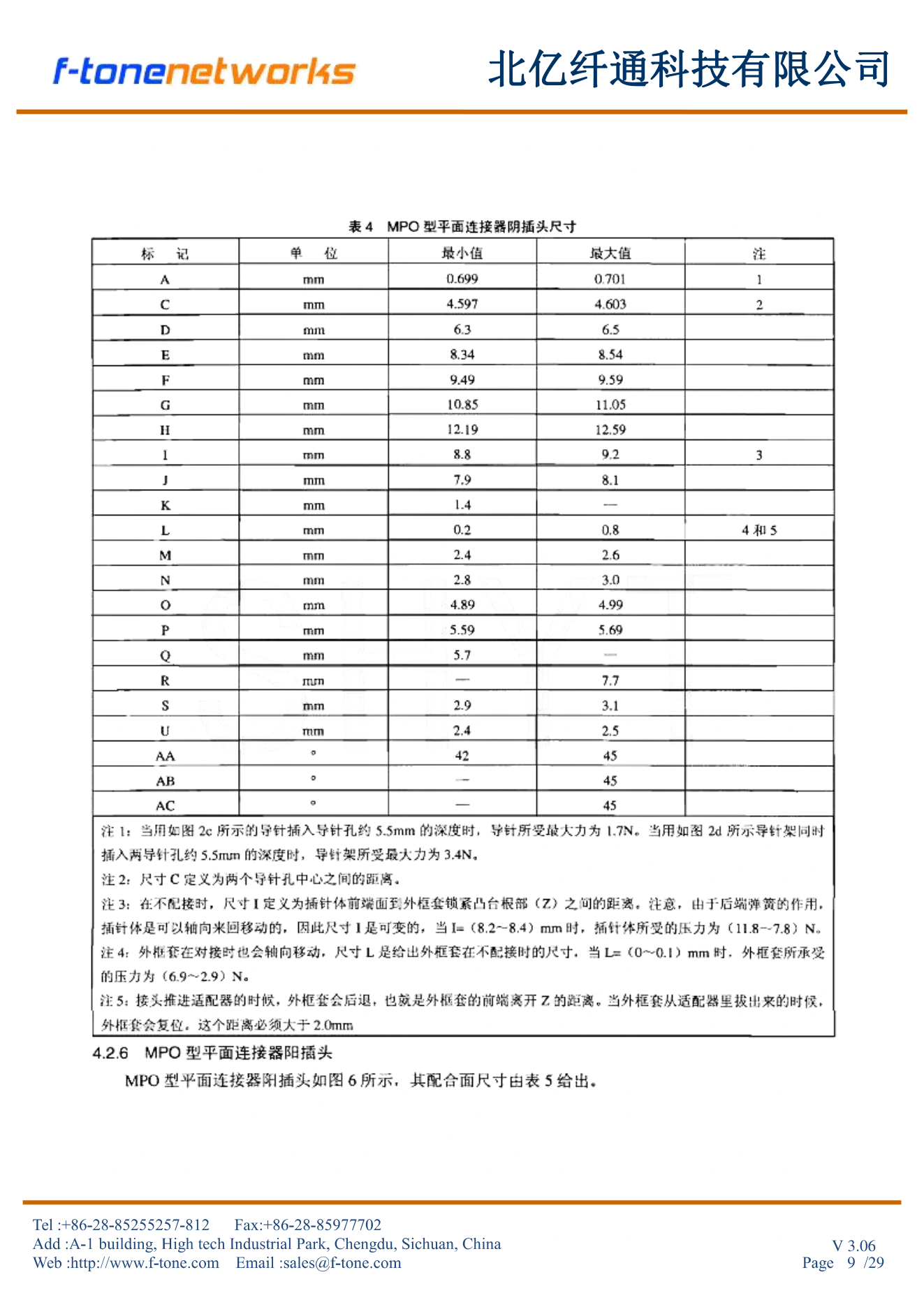

4.2.5 MPO型平面连接器阴插头（MPO Plane Female Plug）
MPO型平面连接器阴插头如图5所示，其配合面尺寸由表4给出。

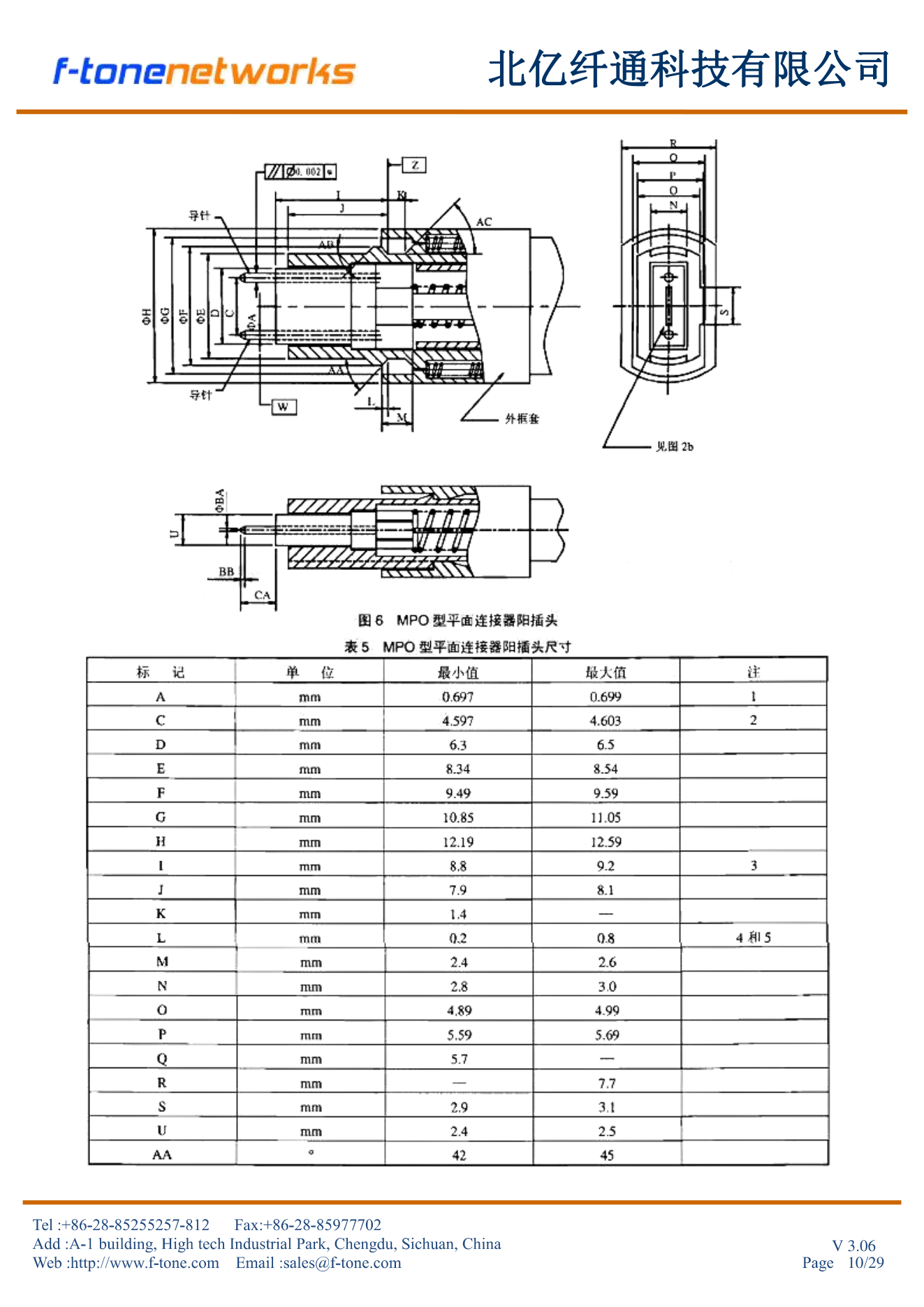

4.2.6 MPO型平面连接器阳插头（MPO Plane Male Plug）
MPO型平面连接器阳插头如图6所示，其配合面尺寸由表5给出。
4.3 标准连接器（Standard Connector）

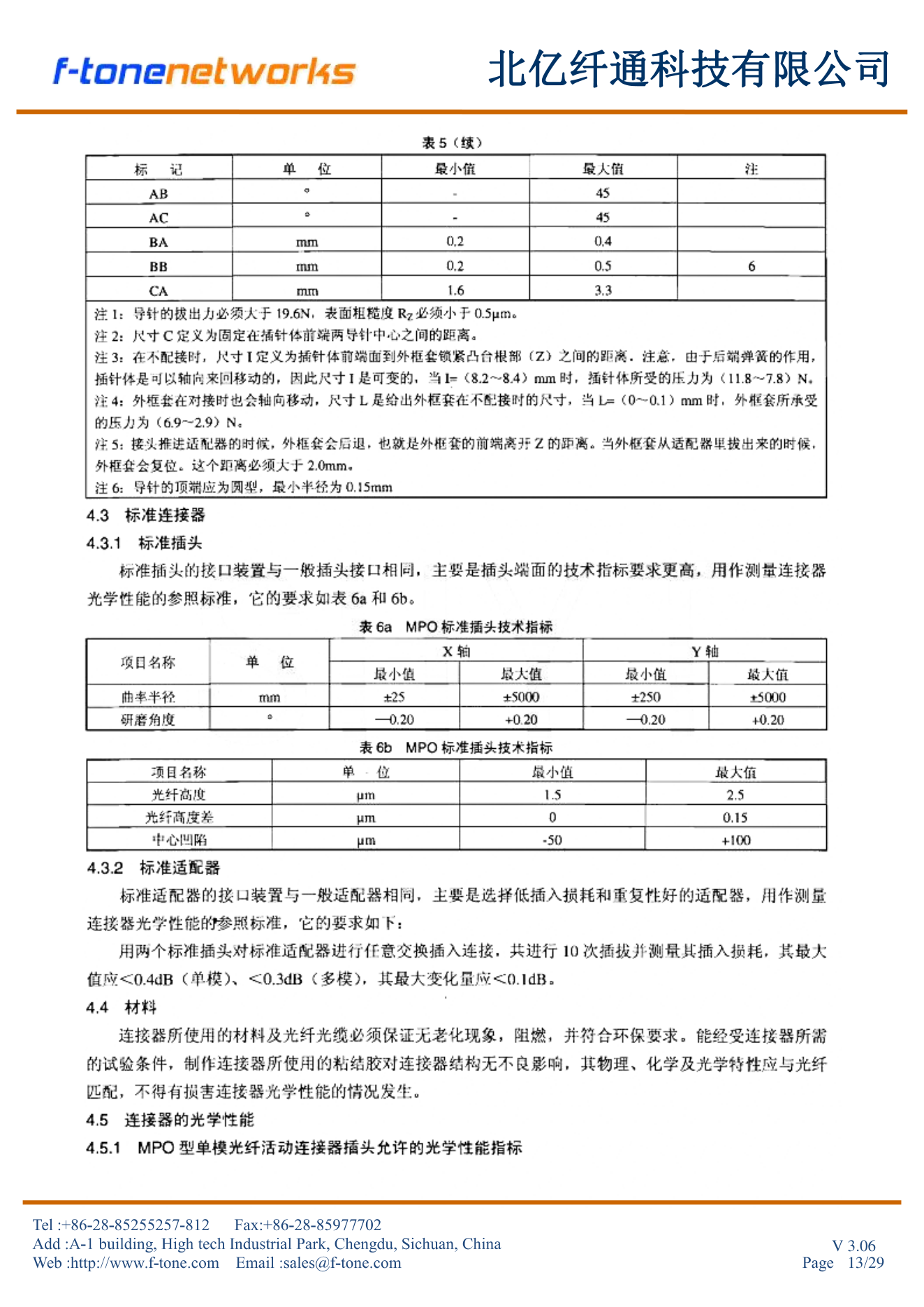

4.3.1 标准插头：标准插头的接口装置与普通插头一致，仅端面技术指标要求更高，用作测量连接器光学性能的参照标准。曲率半径 ±25~±5000mm，研磨角度 -0.20~+0.20°，光纤高度 1.5~2.5μm，光纤高度差 0~0.15μm，中心凹陷 -50~+100μm。
4.3.2 标准适配器：完成 10 次插拔后，最大插入损耗应 <0.4dB（单模）/<0.3dB（多模），损耗最大变化量 <0.1dB。
4.4 材料（Materials）
连接器所用材料及光纤光缆需满足 无老化、阻燃、环保 要求，可承受连接器所需的所有试验条件；连接器所用粘结胶对结构无不良影响，物理、化学、光学特性与光纤匹配，不得损害连接器光学性能。

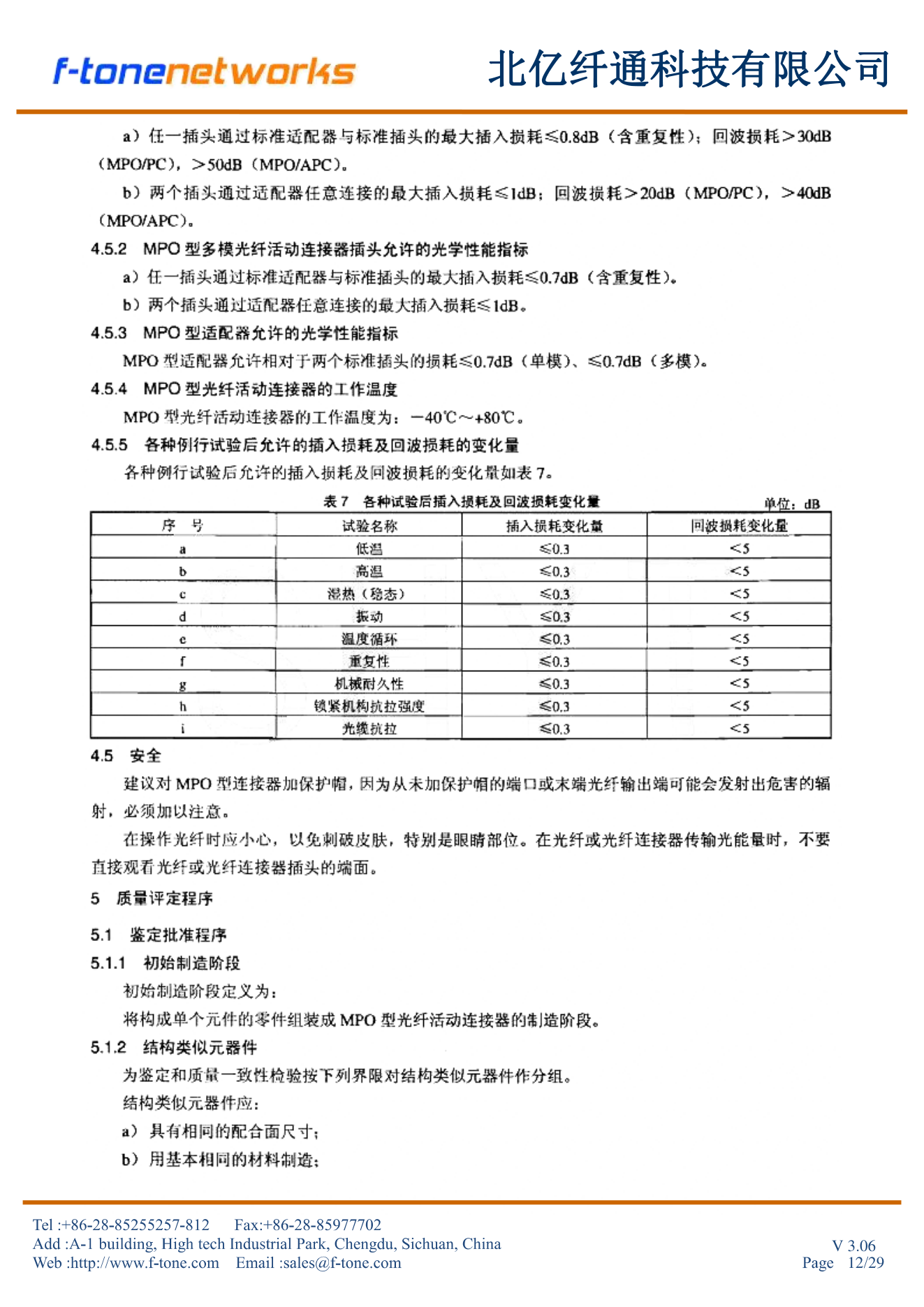

4.5 连接器的光学性能（Optical Performance）
4.5.1 MPO型单模光纤活动连接器插头允许的光学性能指标
- a）任一插头通过标准适配器与标准插头的最大插入损耗 ≤0.8dB（含重复性）；回波损耗 >30dB (MPO/PC) / >50dB (MPO/APC)。
- b）两个插头通过适配器任意连接的最大插入损耗 ≤1dB；回波损耗 >20dB (MPO/PC) / >40dB (MPO/APC)。
4.5.2 MPO型多模光纤活动连接器插头光学性能指标
- a）任一插头通过标准适配器与标准插头的最大插入损耗 ≤0.7dB（含重复性）。
- b）两个插头通过适配器任意连接的最大插入损耗 ≤1dB。
4.5.3 MPO型适配器光学性能指标
MPO型适配器相对于两个标准插头的允许损耗 ≤0.7dB（单模）/ ≤0.7dB（多模）。
4.5.4 工作温度（Operating Temperature）
工作温度范围：-40℃ ~ +80℃
4.5.5 例行试验后性能变化量
各类试验后插入损耗、回波损耗的允许变化量均 ≤0.3dB / <5dB。
4.5 安全提示（Safety Precaution）
- MPO型连接器建议加装保护帽：未加保护帽的端口或光纤输出端可能发射有害辐射，需重点注意。
- 操作光纤时需避免刺破皮肤，尤其要保护眼部；光纤/连接器传输光能量时，禁止直接观看光纤或连接器插头端面。
5. 质量评定程序（Quality Assessment Procedure）
5.1 鉴定批准程序（Qualification Approval Procedure）
5.1.1 初始制造阶段：将构成单个元件的零件组装成 MPO 型光纤活动连接器的制造阶段。
5.1.2 结构类似元器件：a）具有相同的配合面尺寸；b）使用基本相同的材料制造。
5.1.3 批准程序：按表8固定样品质量检验程序进行样品检验（0组20个+1-5组）。
6. 测量和试验（Measurement and Test）

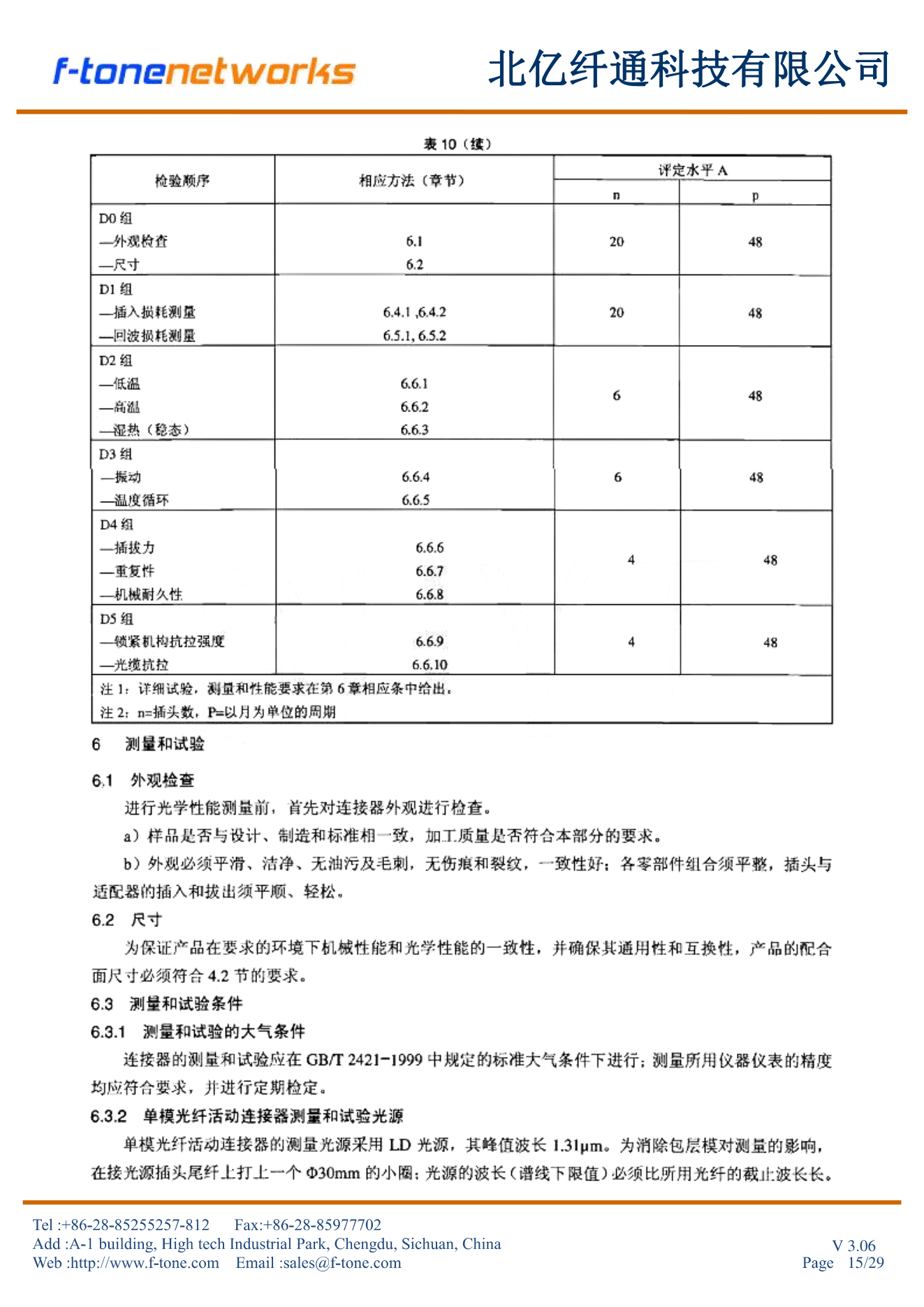

6.1 外观检查（Visual Inspection）
外观必须平滑、洁净、无油污及毛刺，无伤痕和裂纹，一致性好；各零部件组合须平整，插头与适配器的插入和拔出须平顺、轻松。
6.2 尺寸（Dimensions）
产品的配合面尺寸必须符合 4.2 节的要求。
6.3 测量和试验条件（Measurement and Test Conditions）
7. 检验（Inspection）
7.1 检验职责
MPO型光纤活动连接器，由具有独立职能的质量检验部门按本部分要求检验合格并发给合格证后方可出厂。
7.2 检验分类
7.2.1 出厂检验：日常检验（外观+尺寸+插入损耗+回波损耗）+ 抽样检验（按5.2.1）
7.2.2 型式检验：6 种情况需型式检验（新产品定型/36个月/结构改变/停产12个月/出厂异常/国家要求）

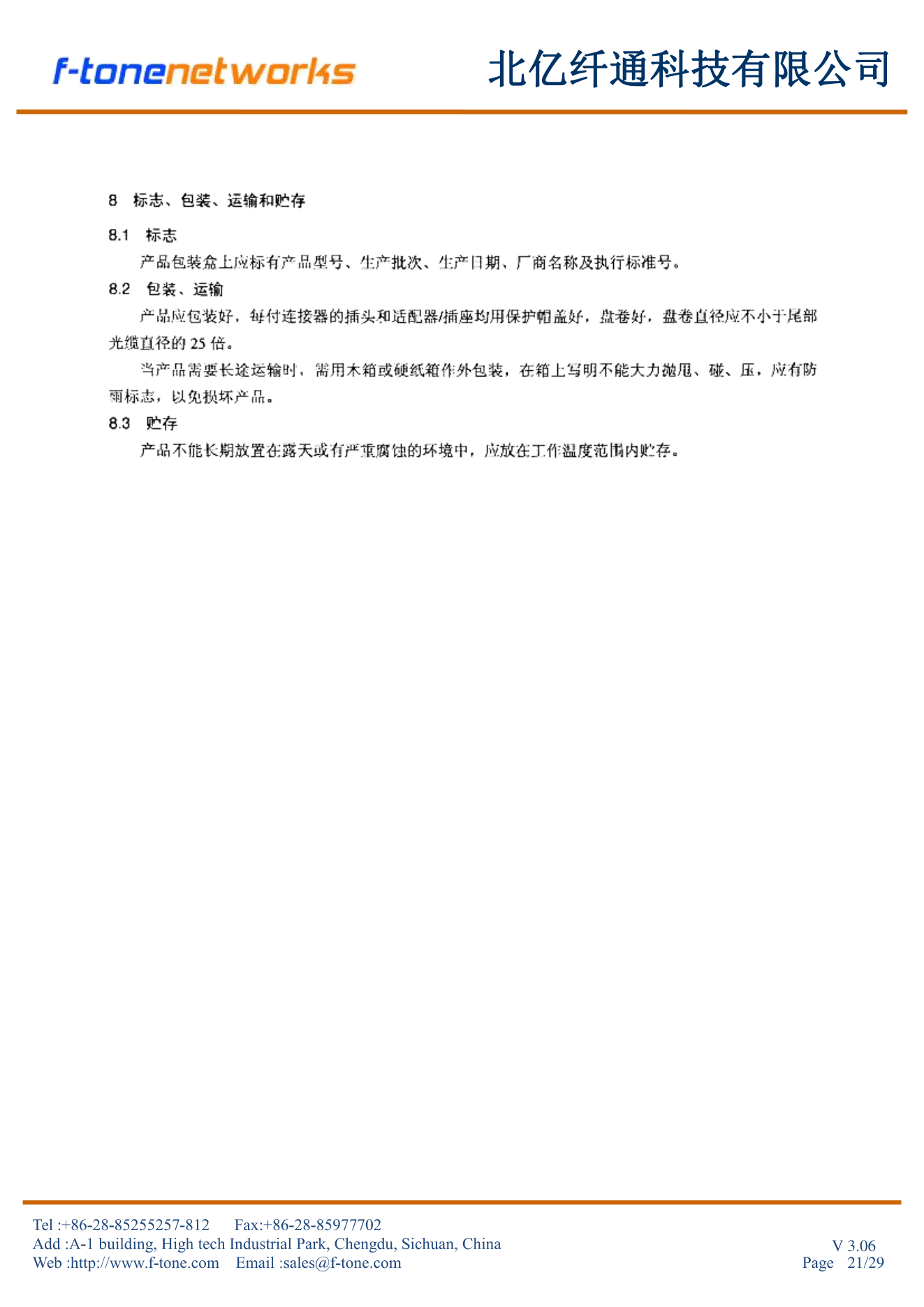

8. 标志、包装、运输和贮存（Marking, Packaging, Transportation, Storage）
8.1 标志：产品包装盒上应标有产品型号、生产批次、生产日期、厂商名称及执行标准号。
8.2 包装、运输：每付连接器的插头和适配器/插座均用保护帽盖好，盘卷直径应不小于尾部光缆直径的25倍。长途运输需用木箱或硬纸箱外包装。
8.3 贮存：产品不能长期放置在露天或有严重腐蚀的环境中，应放在工作温度范围内贮存。

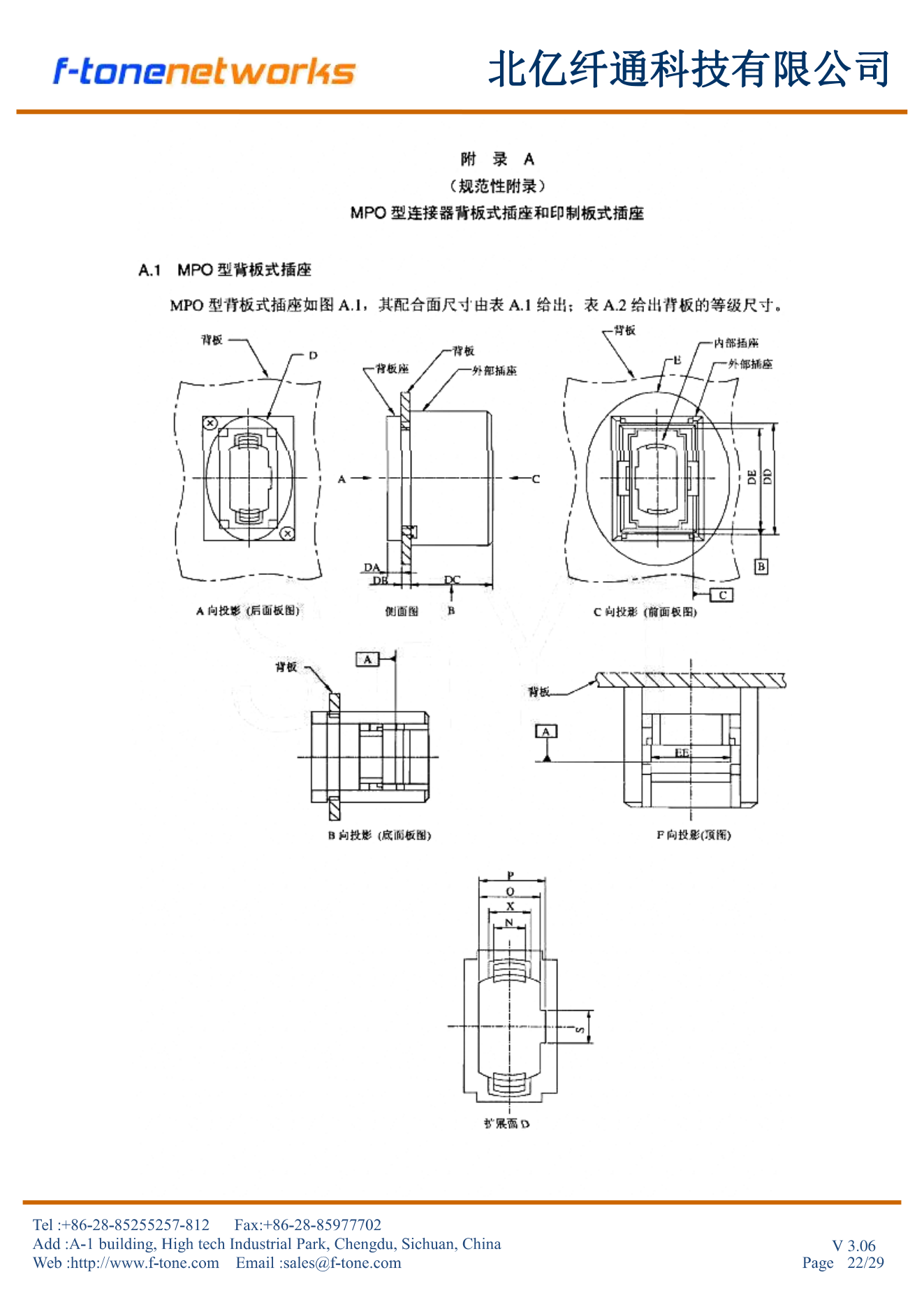

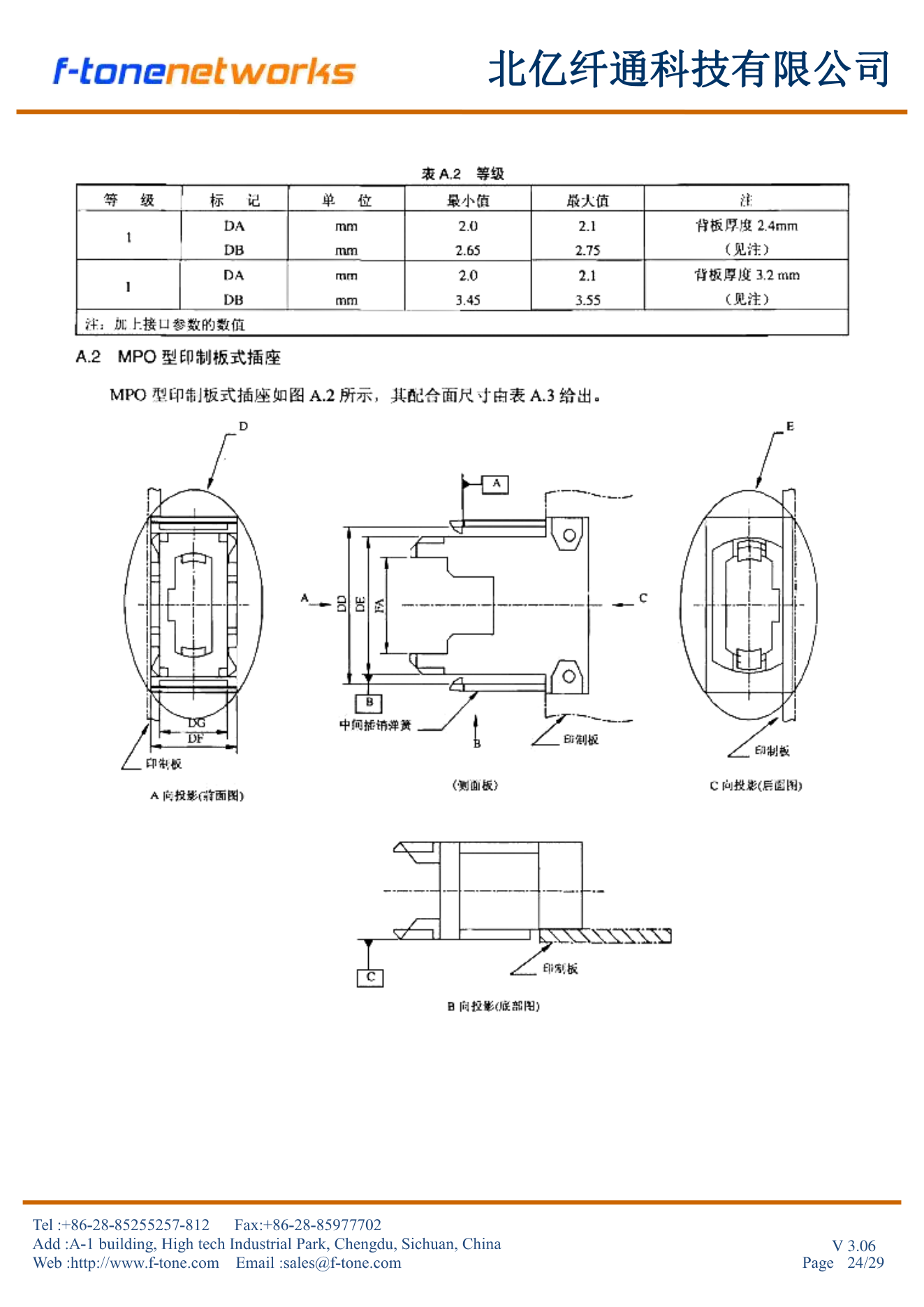

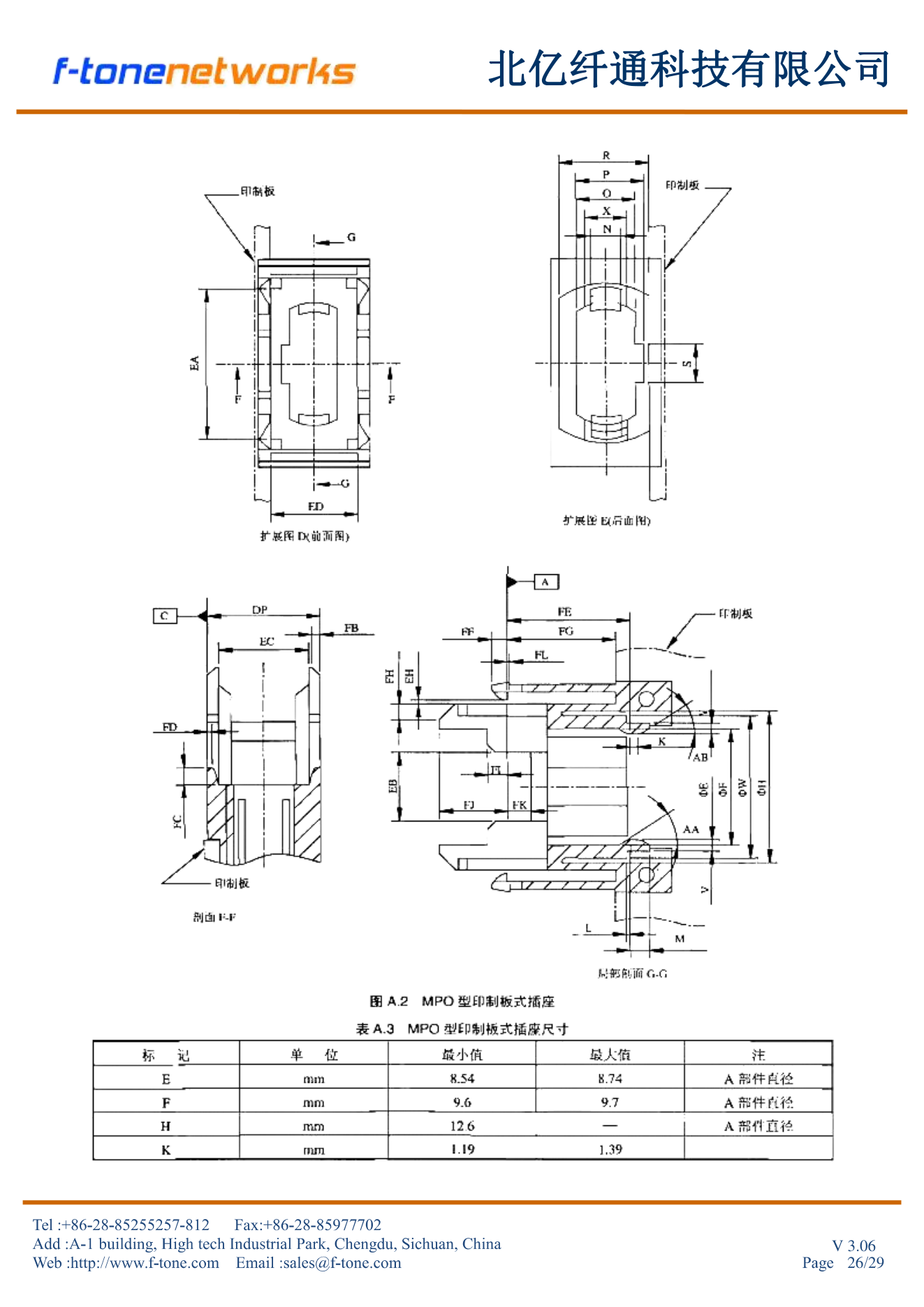

9. 附录 A 规范性附录（MPO型连接器背板式插座和印制板式插座）
10. 附录 B 资料性附录（MPO型连接器端面几何尺寸）
11. 关键尺寸表汇总（Key Dimensions Summary）
11.1 6种产品结构尺寸
| 产品类型 | 核心尺寸 | 关键公差 |
|---|---|---|
| MPO斜面连接器阴插头（表1a） | 0.7mm导针孔 + 4.6mm中心距 + 6.4×2.5mm矩形插针体 | 0.7mm 0.699-0.701 / 4.6mm 4.597-4.603 |
| MPO斜面连接器阳插头（表2） | 0.7mm导针 + 4.6mm中心距 + 矩形插针体 | 0.7mm 0.697-0.699 / 4.6mm 4.597-4.603 |
| MPO适配器（表3） | ØH 12.6 + ØW 12.0 + 配合面尺寸 | — |
| MPO平面连接器阴插头（表4） | 0.7mm导针孔 + 4.6mm中心距 + 6.4×2.5mm | 0.7mm 0.699-0.701 / 4.6mm 4.597-4.603 |
| MPO平面连接器阳插头（表5） | 0.7mm导针 + 4.6mm中心距 | 0.7mm 0.697-0.699 / 4.6mm 4.597-4.603 |

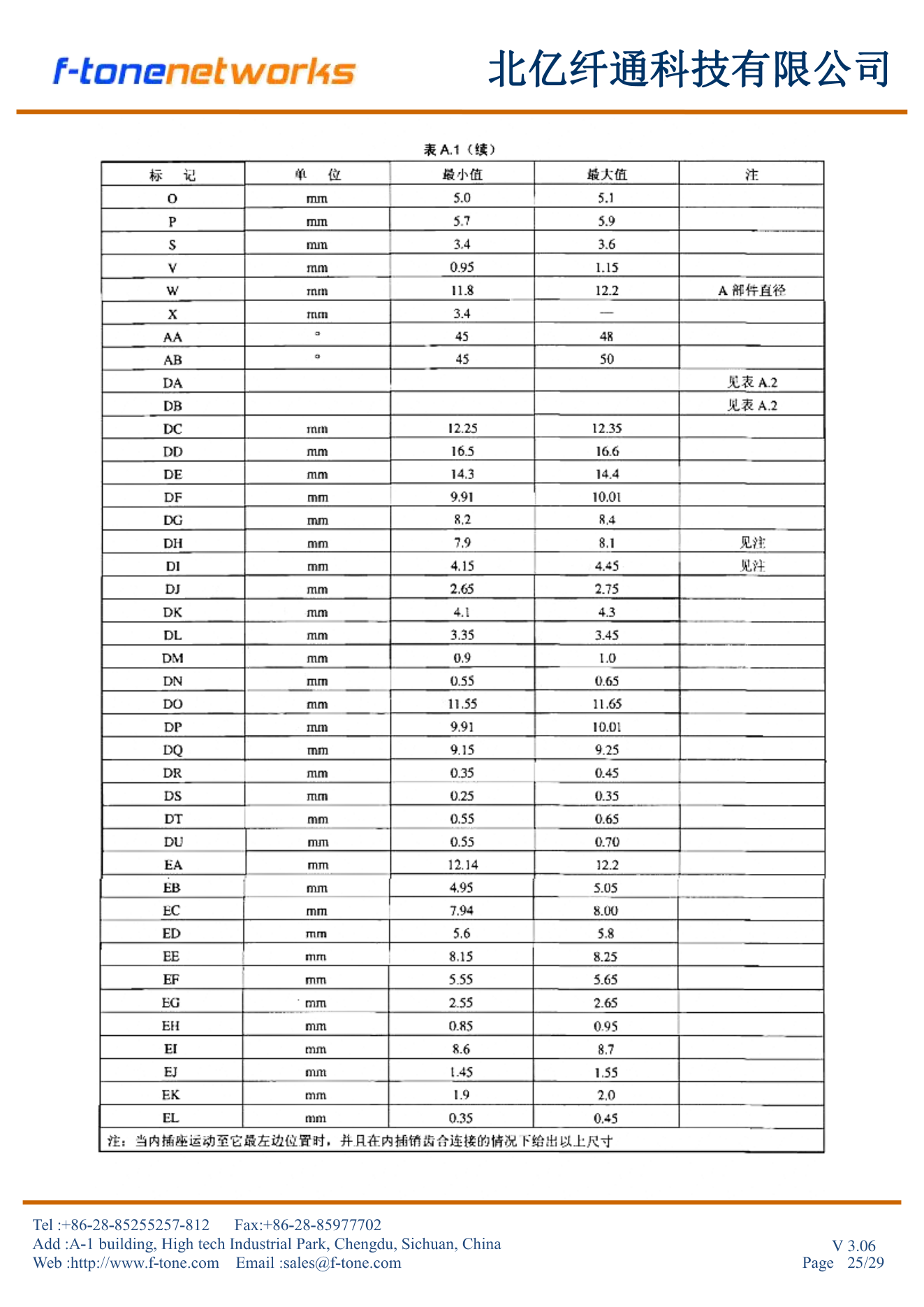

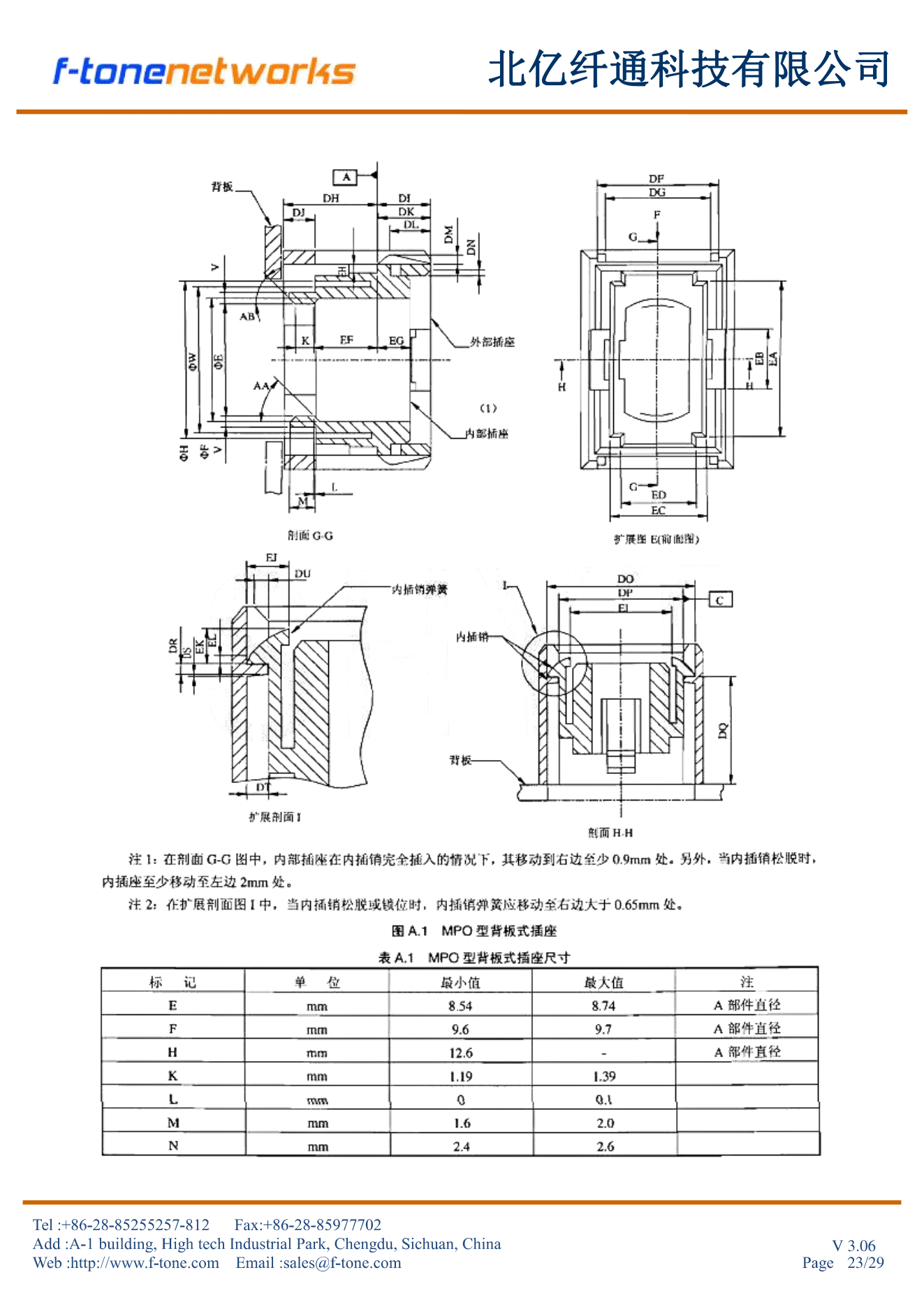

| MPO背板式插座（表A.1） | ØH 12.6 + ØW 12.0 + 多种 DC/DD/DE 等 | DC 12.25-12.35 / DD 16.5-16.6 |

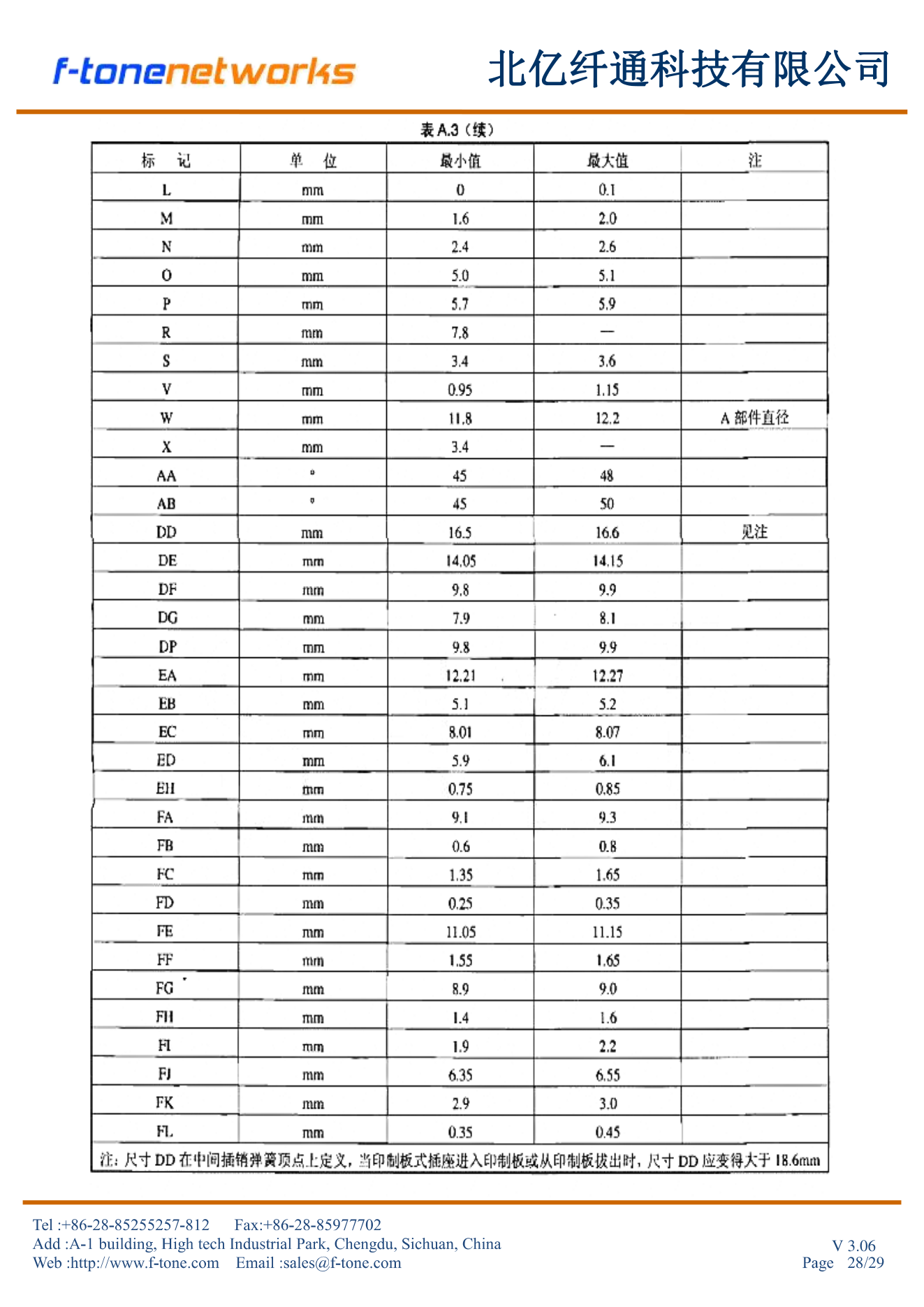

| MPO印制板式插座（表A.3） | ØH 12.6 + ØW 12.0 + 多种 DD/DE/DF 等 | DD 16.5-16.6 / DE 14.05-14.15 |

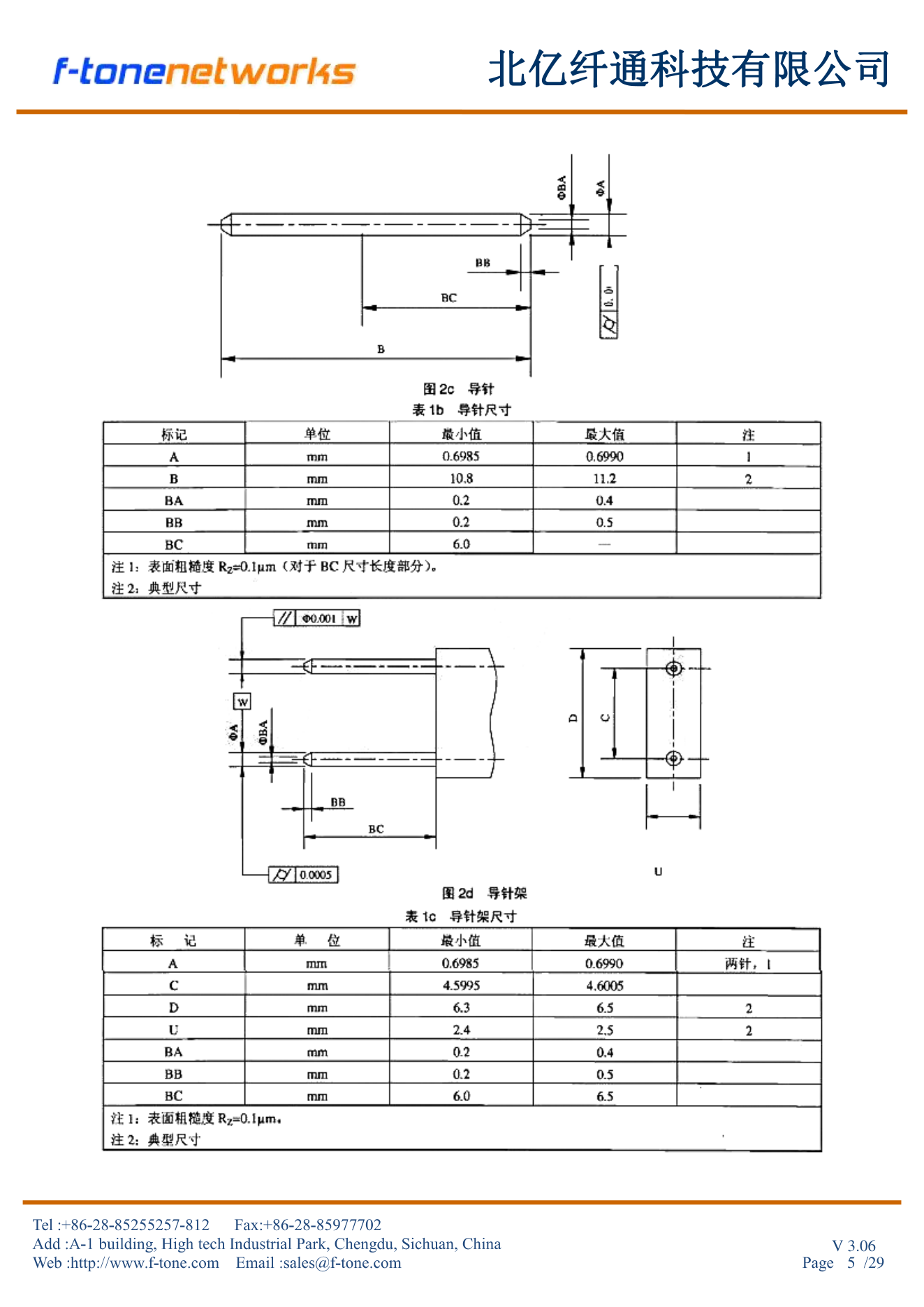

11.2 导针与导针架尺寸（表1b + 表1c）
| 部件 | 关键参数 | 值 | 公差 |
|---|---|---|---|
| 导针（表1b） | 外径 ΦA | 0.6985-0.6990 mm | — |
| 总长 B | 10.8-11.2 mm | — | |
| 头部长 BA | 0.2-0.4 mm | — | |
| BC段长度 | ≥6.0 mm | — | |
| 导针架（表1c） | 导针孔径 ΦA | 0.6985-0.6990 mm | 两针 |
| 中心距 C | 4.5995-4.6005 mm | — | |
| 架体外径 D | 6.3-6.5 mm | — | |
| 导针孔深度 BC | 6.0-6.5 mm | — |

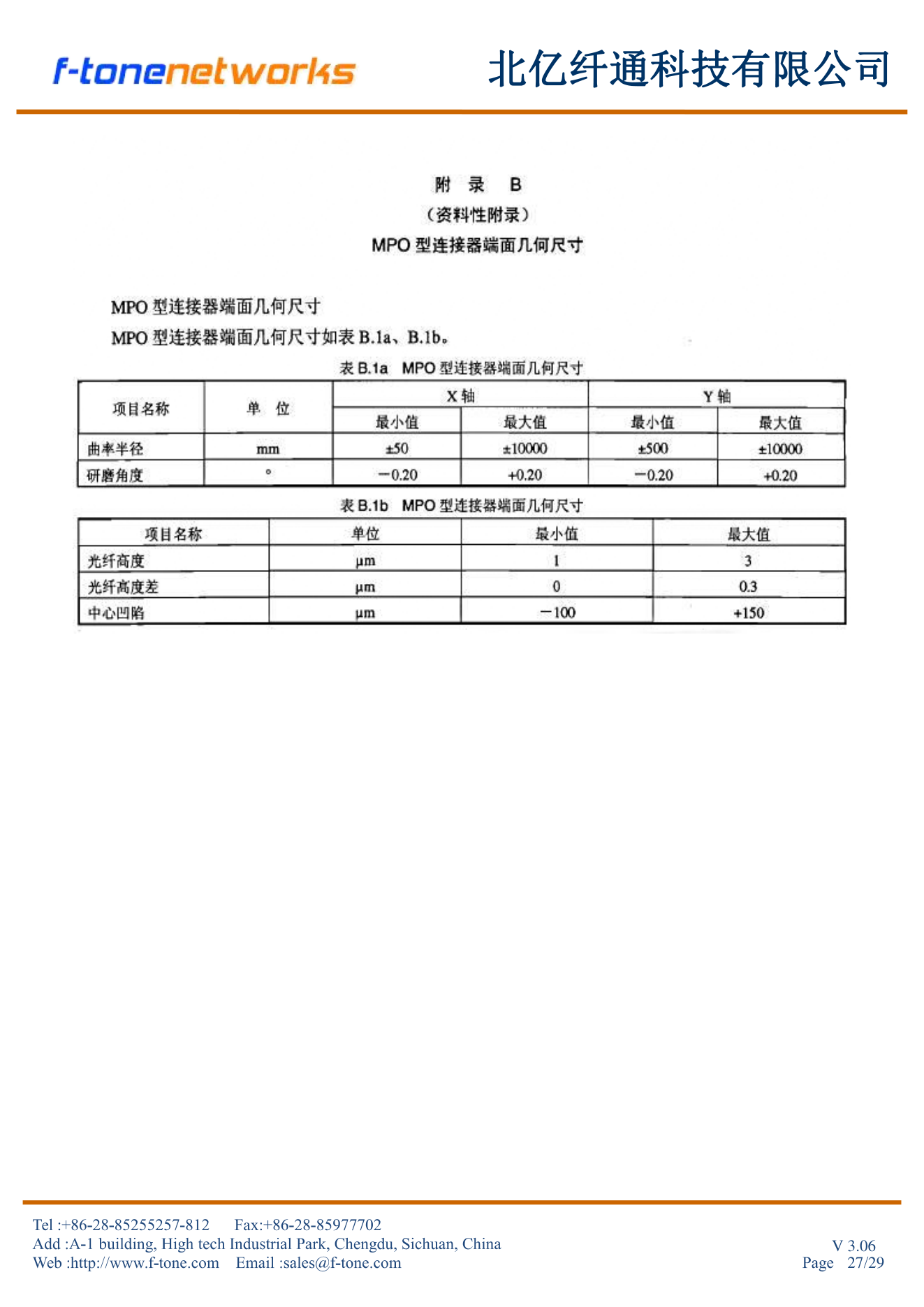

11.3 端面几何尺寸（表6a + 表6b + 表B.1a + 表B.1b）
| 参数 | 标准插头（表6a/6b） | 普通连接器（表B.1a/B.1b） |
|---|---|---|
| 曲率半径（X轴） | ±25~±5000mm | ±50~±10000mm |
| 曲率半径（Y轴） | ±25~±5000mm | ±500~±10000mm |
| 研磨角度 | -0.20~+0.20° | -0.20~+0.20° |
| 光纤高度 | 1.5~2.5μm | 1~3μm |
| 光纤高度差 | 0~0.15μm | 0~0.3μm |
| 中心凹陷 | -50~+100μm | -100~+150μm |
11.4 关键光学性能指标
| 指标 | 单模 | 多模 |
|---|---|---|
| 单插头+标准适配器+标准插头最大IL | ≤0.8dB（含重复性） | ≤0.7dB（含重复性） |
| 两插头+适配器任意连接最大IL | ≤1dB | ≤1dB |
| MPO/PC 回波损耗 | >30dB（单插头）/>20dB（双插头） | — |
| MPO/APC 回波损耗 | >50dB（单插头）/>40dB（双插头） | — |
| MPO适配器损耗 | ≤0.7dB | ≤0.7dB |
| 工作温度 | -40℃~+80℃ | -40℃~+80℃ |

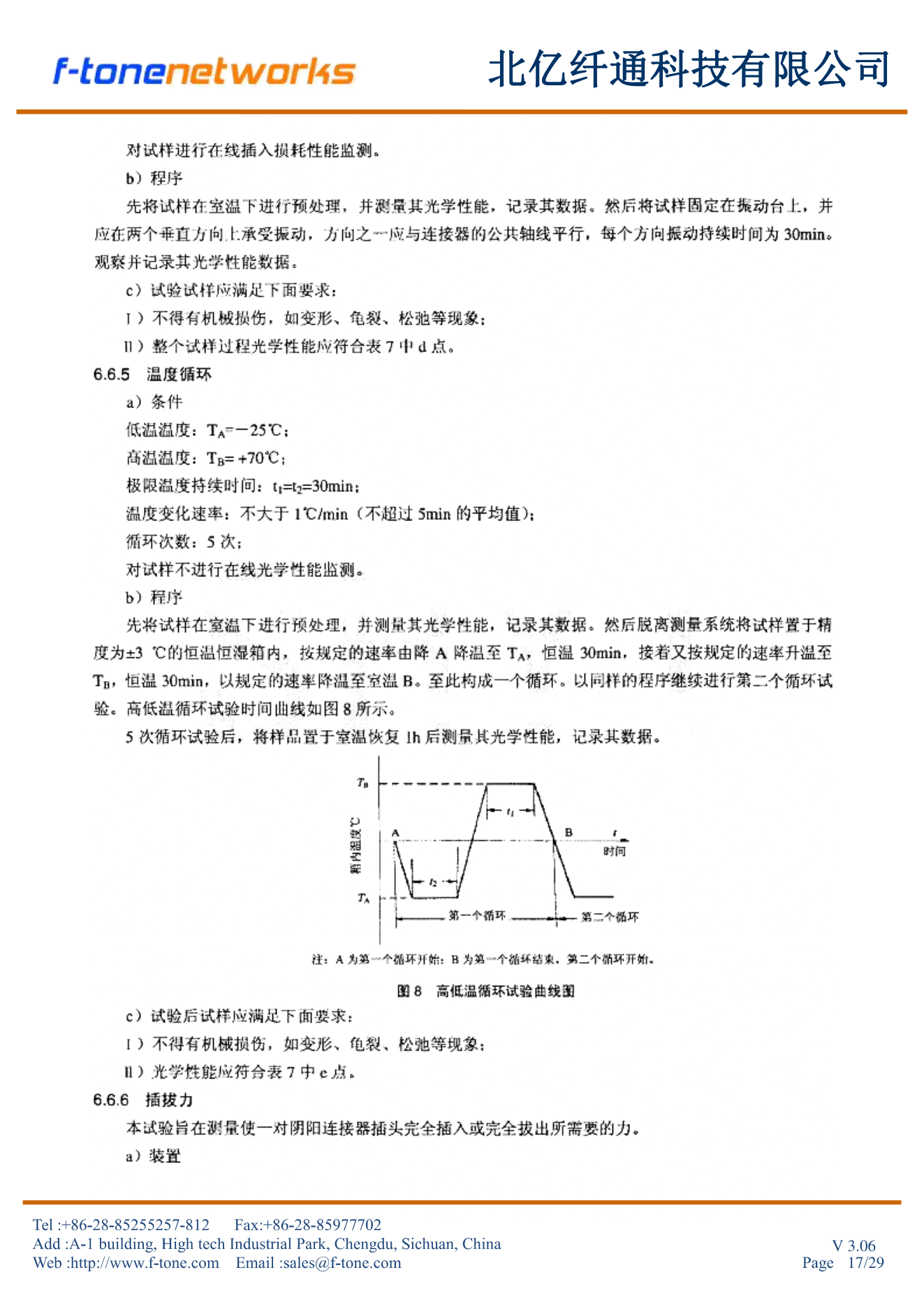

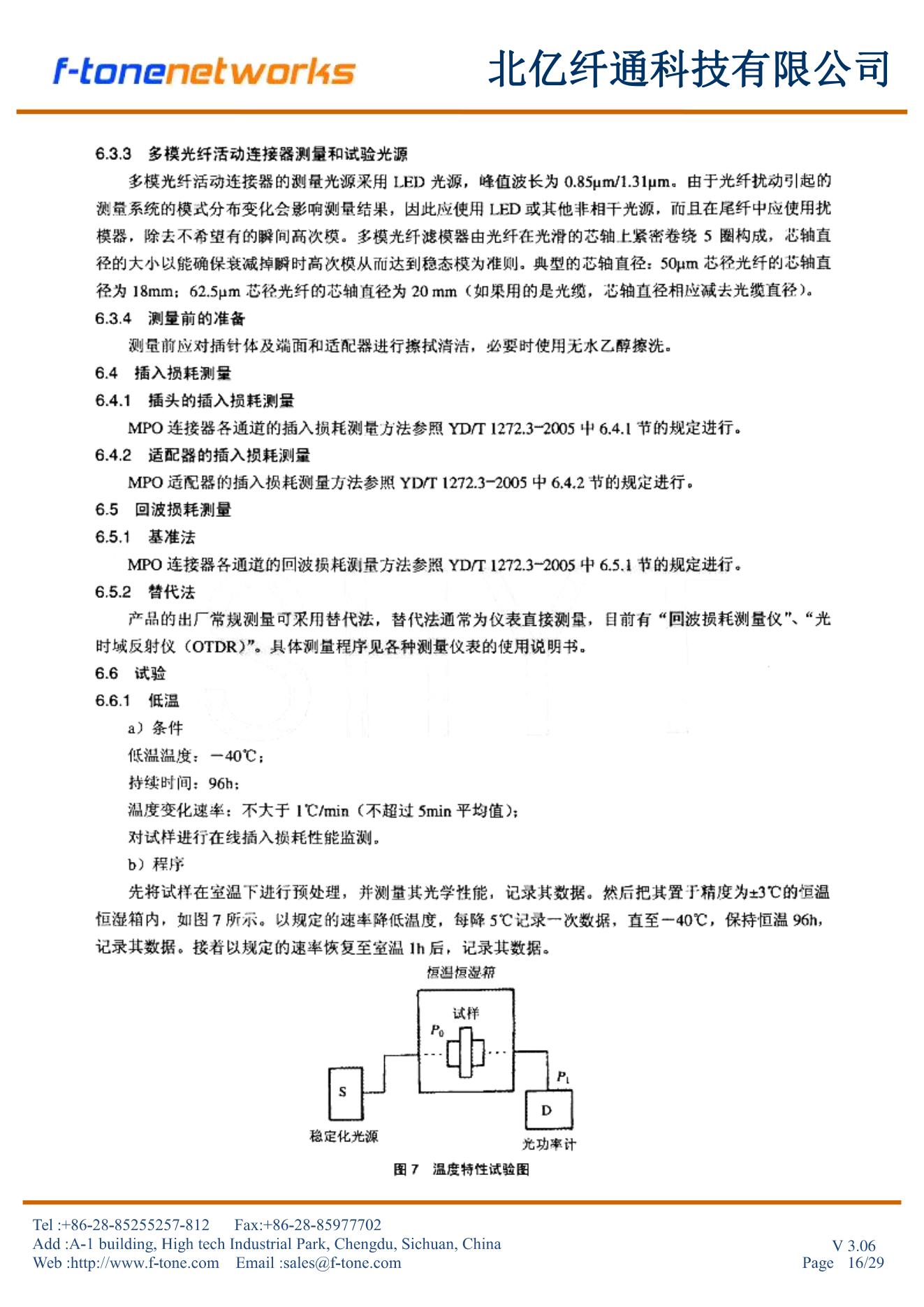

11.5 10 项试验条件（Section 6.6）
| 试验 | 条件 | IL变化量 | RL变化量 |
|---|---|---|---|
| 低温（6.6.1） | -40℃ / 96h / 1℃/min | ≤0.3dB | <5dB |
| 高温（6.6.2） | +70℃（推测） | ≤0.3dB | <5dB |
| 湿热（6.6.3） | 稳态 | ≤0.3dB | <5dB |
| 振动（6.6.4） | 两个垂直方向 / 30min | ≤0.3dB | <5dB |
| 温度循环（6.6.5） | -25℃~+70℃ / 5次 / 30min | ≤0.3dB | <5dB |

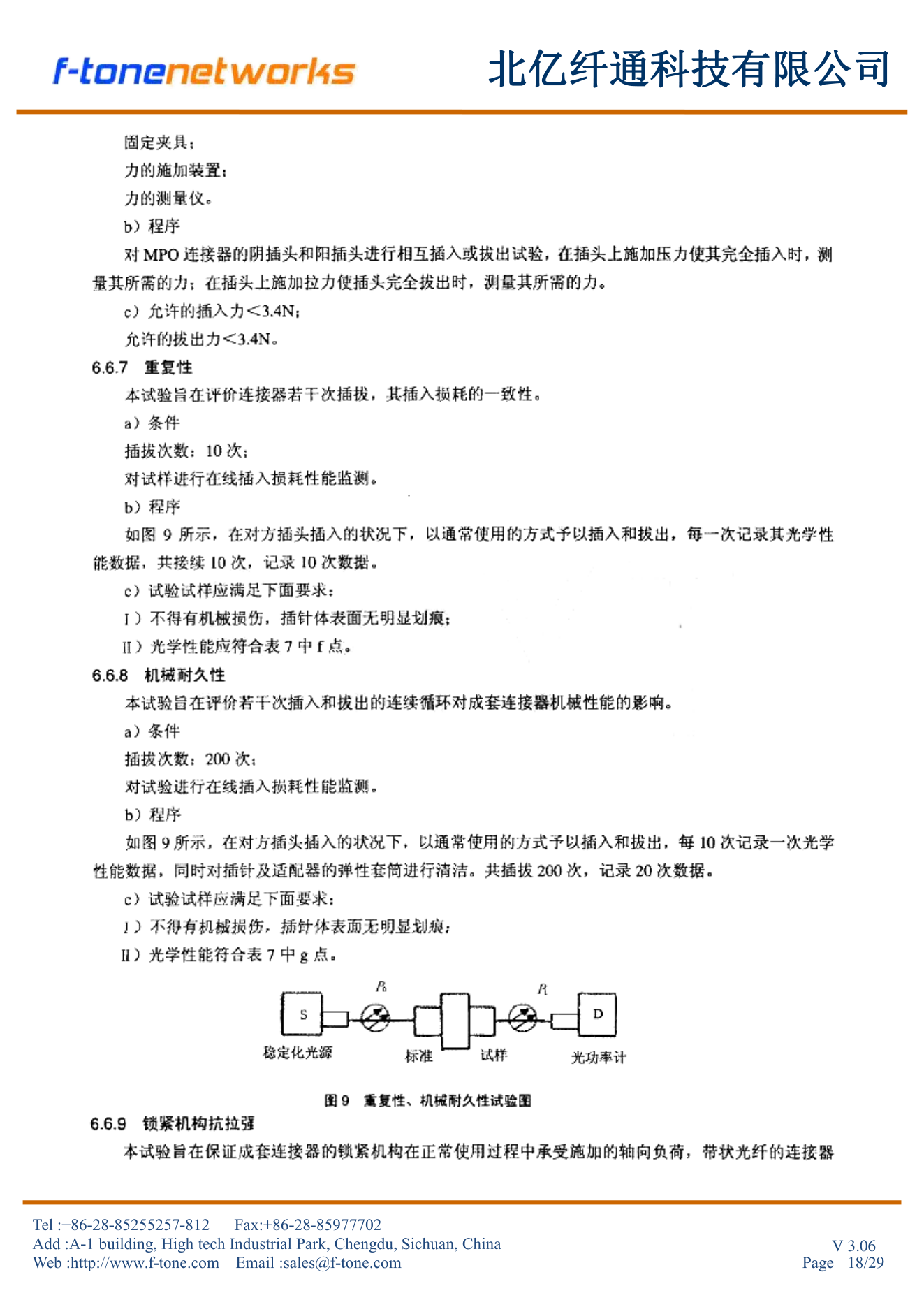

| 插拔力（6.6.6） | 插入力/拔出力 <3.4N | — | — |
| 重复性（6.6.7） | 10次 / 在线监测 | ≤0.3dB | <5dB |
| 机械耐久性（6.6.8） | 200次 / 在线监测 | ≤0.3dB | <5dB |

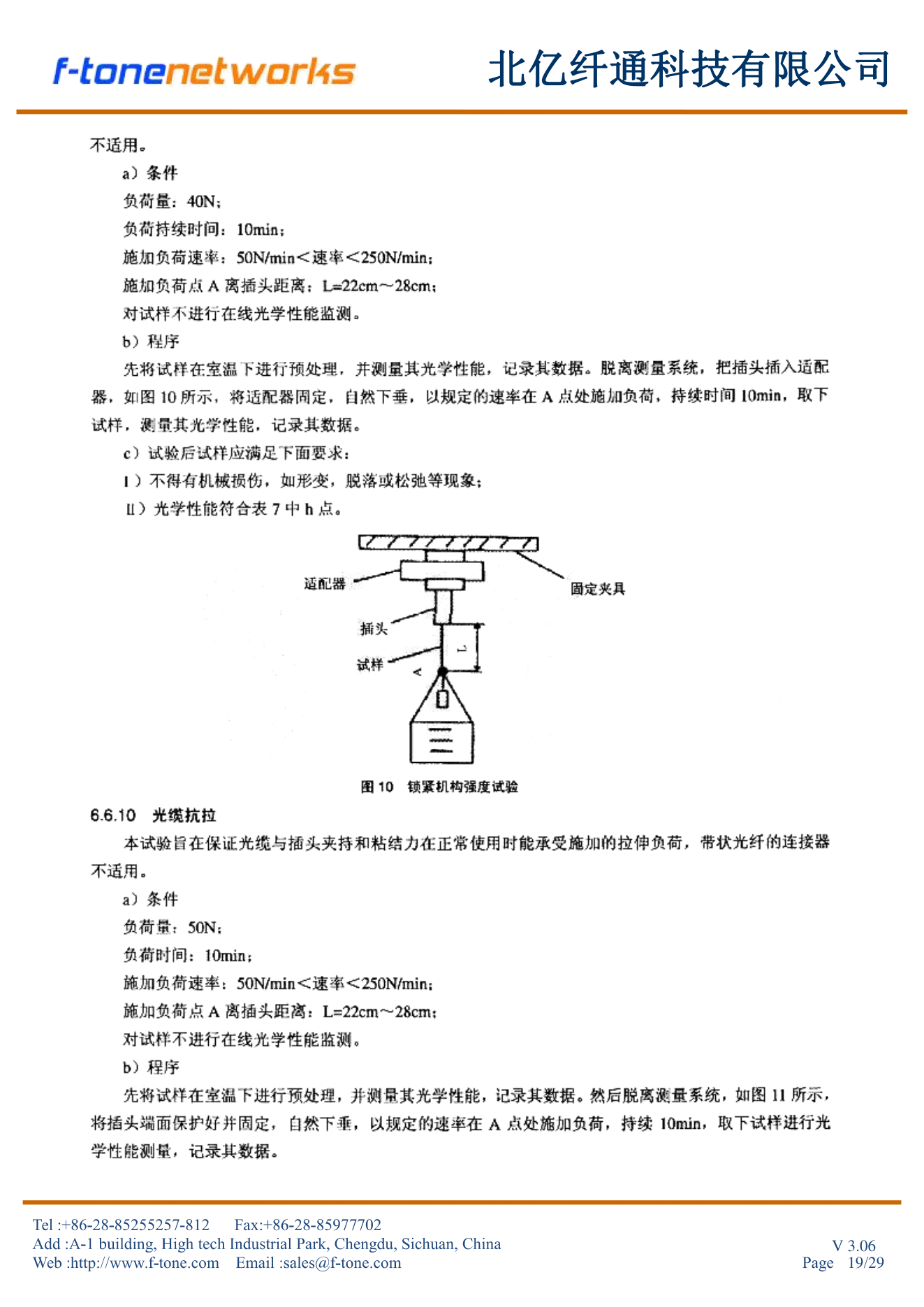

| 锁紧机构抗拉（6.6.9） | 40N / 10min / 50-250N/min | ≤0.3dB | <5dB |

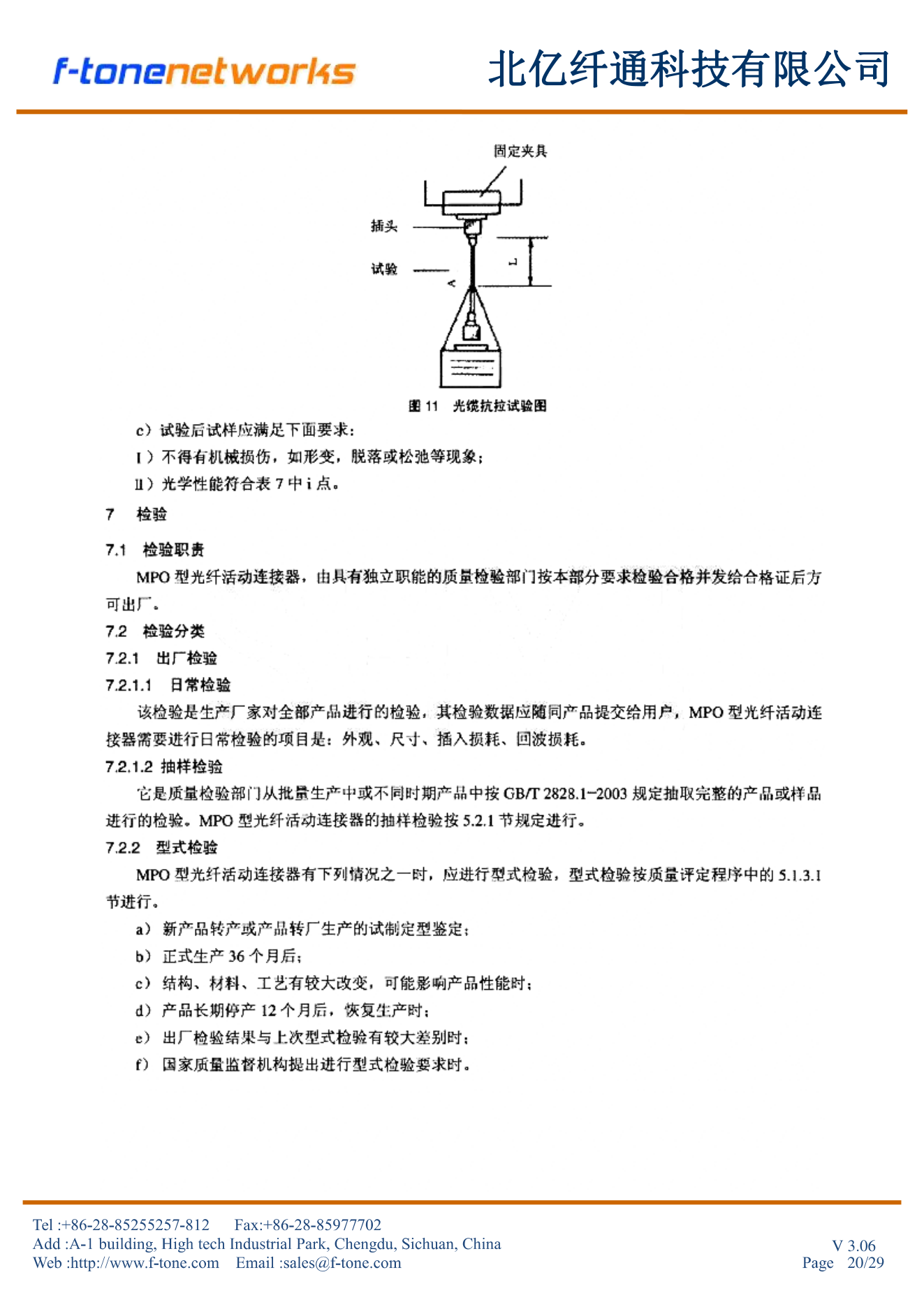

| 光缆抗拉（6.6.10） | 50N / 10min / 50-250N/min | ≤0.3dB | <5dB |

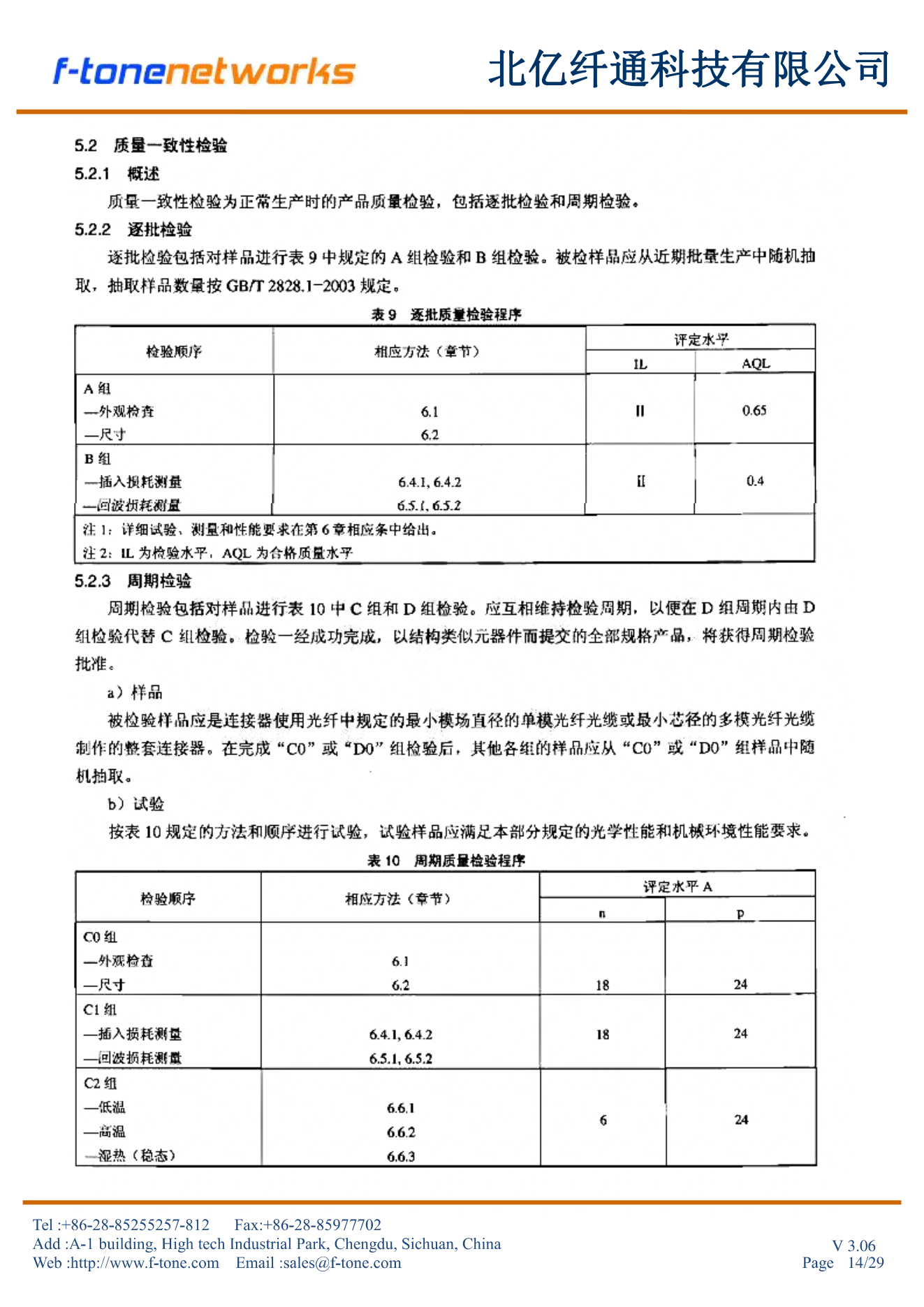

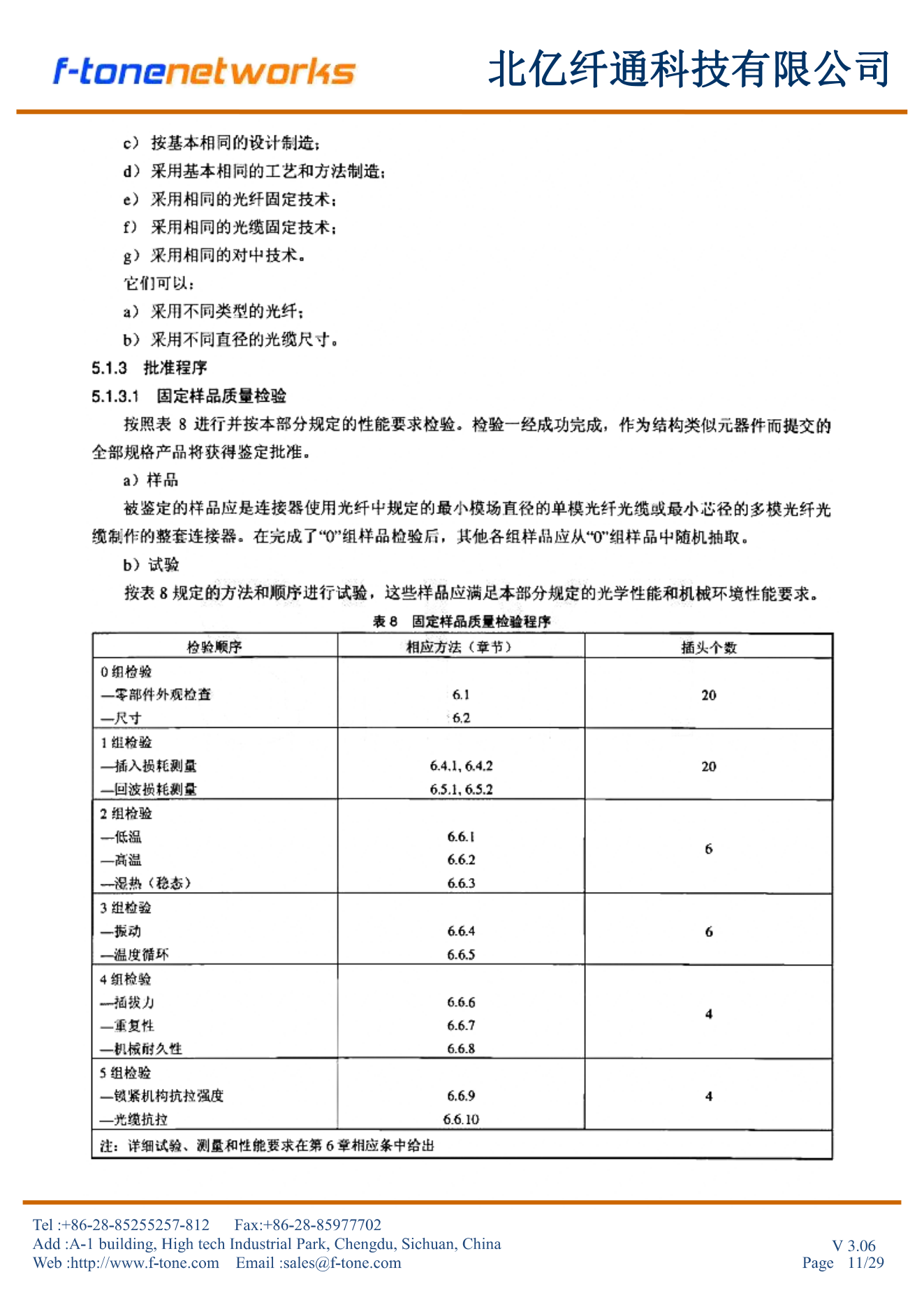

11.6 质量评定检验程序（5.1.3 + 5.2）
| 检验类型 | 组别 | 样品数 | 周期 | 检验项目 |
|---|---|---|---|---|
| 鉴定批准（表8） | 0组 | 20 | — | 外观+尺寸 |
| 1组 | 20 | — | IL+RL | |
| 2组 | 6 | — | 低温+高温+湿热 | |
| 3组 | 6 | — | 振动+温度循环 | |
| 4组 | 4 | — | 插拔力+重复性+机械耐久 | |
| 5组 | 4 | — | 锁紧抗拉+光缆抗拉 | |
| 逐批检验（表9） | A组 | — | — | 外观+尺寸（IL=Ⅱ, AQL=0.65） |
| B组 | — | — | IL+RL（IL=Ⅱ, AQL=0.4） | |
| 周期检验（表10） | C组 | C0:18 / C1:18 / C2:6 | 24月 | 外观+尺寸+IL+RL+低温+高温+湿热 |
| D组 | D0:20 / D1:20 / D2-D5:6/4 | 48月 | C组全部 + 振动+温度循环+插拔力+重复性+机械耐久+锁紧抗拉+光缆抗拉 |

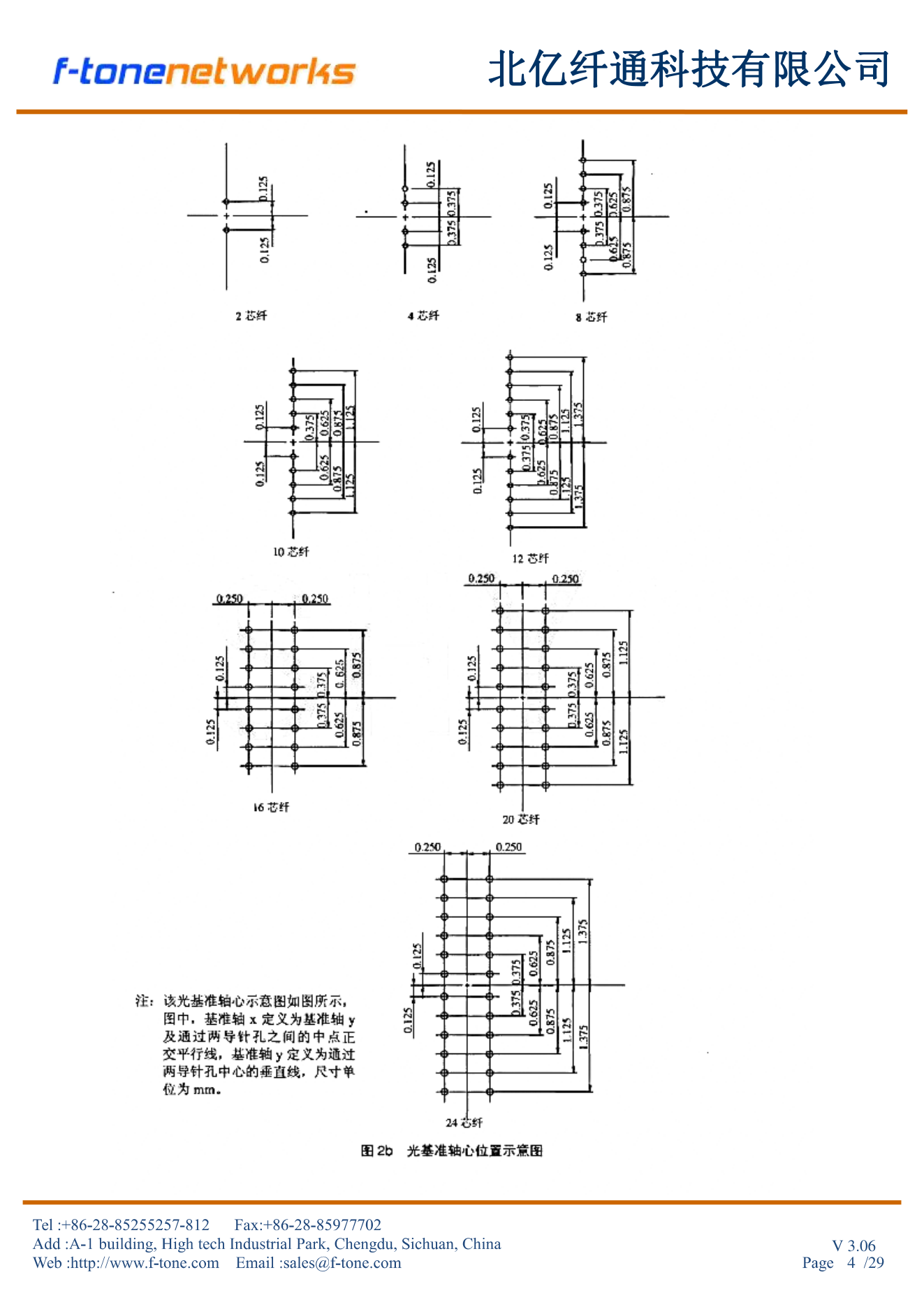

12. 8 种芯数纤芯排布（光基准轴心）
| 芯数 | 排布 | 纤芯纵向间距 | 总纵向跨度 | 应用 |
|---|---|---|---|---|
| 2芯 | 单排 | 0.25mm | 0.25mm | 2芯 MPO |
| 4芯 | 单排 | 0.375mm | 0.75mm | 4芯 MPO（QSFP+ SR4 等） |
| 8芯 | 单排 | 0.25mm | 0.875mm | 8芯 MPO（QSFP28 SR4 等） |
| 10芯 | 单排 | 0.25mm | 1.125mm | 10芯 MPO |
| 12芯 | 单排 | 0.25mm | 1.375mm | 12芯 MPO（**主流配置**） |
| 16芯 | 双排 | 0.25mm（单排） | 0.875mm | 16芯 MPO（双排） |
| 20芯 | 双排 | 0.25mm（单排） | 1.125mm | 20芯 MPO（双排） |
| 24芯 | 双排 | 0.25mm（单排） | 1.375mm | 24芯 MPO（双排） |
13. 3 种典型应用场景（图1）
MPO连接器 3 种典型应用场景
- (a) 适配器对接：左右分别为阴插头、阳插头，通过中间的适配器完成连接（典型 MPO-MPO 跳线）
- (b) 背板式插座对接：左右分别为阴插头、阳插头，与中间的背板式插座适配（典型 MPO 背板光互连）
- (c) 印制板式插座对接：左右分别为阴插头、阳插头，与中间的印制板式插座适配（典型 MPO 板载光模块 OBO）
14. 注意事项（Precautions）
- 🔸 保护帽：未加保护帽的端口或光纤输出端可能发射有害辐射，必须加装保护帽
- 🔸 眼部安全：操作光纤时需避免刺破皮肤，尤其要保护眼部
- 🔸 禁止直视：光纤/连接器传输光能量时，禁止直接观看光纤或连接器插头端面
- 🔸 材料要求：连接器材料及光纤光缆需满足无老化、阻燃、环保要求
- 🔸 粘结胶：粘结胶对结构无不良影响，物理、化学、光学特性与光纤匹配
- 🔸 外观一致：外观必须平滑、洁净、无油污及毛刺，无伤痕和裂纹，一致性好
- 🔸 装配平顺：各零部件组合须平整，插头与适配器的插入和拔出须平顺、轻松
- 🔸 盘卷直径：盘卷直径应不小于尾部光缆直径的25倍
- 🔸 运输保护：长途运输需用木箱或硬纸箱外包装，写明不能大力抛甩、碰、压
- 🔸 贮存条件：产品应放在工作温度范围内（-40~+80℃）贮存
- 🔸 测量前清洁：测量前需要擦拭清洁插针体、端面和适配器，必要时使用无水乙醇擦洗
