The FT-SWG2-12084M-N-GC National Industrial Managed Ethernet Switch V3.06 is a DIN rail-mounted industrial-grade managed Ethernet switch manufactured by F-tone Networks（北亿纤通） with the Comrola brand. The switch is designed for harsh industrial environments, with high anti-interference and wide-temperature stable operation. The switch adopts national (domestic) chip set architecture, strictly complying with Information Technology Application Innovation (信创/XinChuang) standards, providing complete autonomous and controllable supply chain system. The switch integrates 4 Gigabit/100M adaptive SFP fiber ports + 8 Gigabit/100M adaptive RJ45 copper ports (12 ports total), with 120km max fiber transmission (single-mode), 10/100/1000Mbps rate adaptive + MDI/MDIX auto-flip. 336Gbps switching capacity, 132Mpps forwarding rate, 8K MAC address table, 4094 max VLAN. ERPS ring protection <50ms self-healing (superior to RSTP 1-3s), STP/RSTP/MSTP. Power supply: AC/DC 110-240V or DC 12-56V (optional), supports 1+1 power backup. Mechanical: 168×140×65mm full aluminum housing, IP42, fanless, DIN rail/wall mount. Working temperature -40°C to +75°C, storage -40°C to +85°C, MTBF >100,000h, 5-year warranty, EMC: EN61000-4-2 ±8kV/±15kV ESD + EN55022 Class A. For smart grid + rail transit + smart manufacturing + industrial automation + security monitoring + outdoor smart facility networking + critical infrastructure.
🛡️ 关键差异化亮点：F-tone 第二款”工业以太网交换机” + F-tone 首款”全国产/信创”DIN 导轨式工业级网管交换机
🛡️ 全国产化/信创 关键特性（National/信创 Key Features）
🔄 与 F-tone 已有工业交换机产品对比
| 维度 | FT-SWG2-12084M-N-GC（本篇 V3.06） | FT-Y 系列全千兆管理型交换机（ID 21093） | FT-YRD424GST2 系列 24GE+4SFP（ID 3665） | FT-B2-740/760/9500/9700 系列（ID 572-575） |
|---|---|---|---|---|
| 类型 | 工业级网管交换机 | 全千兆网管汇聚交换机 | 二层管理型工业交换机 | 国产化交换机 |
| 端口数 | 12 端口（8GE+4SFP） | 2 光+4/8/16 电多种 | 24GE+4SFP | — |
| 安装方式 | DIN 导轨 + 壁挂 | 1U 机架式 | — | — |
| 交换容量 | 336Gbps | — | — | — |
| 包转发率 | 132Mpps | — | — | — |
| 国产化 | 是（信创标准） | — | — | 是 |
| 工作温度 | -40~+75°C | — | — | — |
| IP 防护 | IP42 | — | — | — |
| 应用 | 工业自动化 + 信创 | 企业网/智能楼宇/校园网 | 工业级 | 国产化 |
1. 设备整体概述（Device Overview）
这是一款导轨式工业级网管型以太网交换机，专为工业复杂作业环境设计，具备高抗干扰、宽温稳定运行的特性，多用于工业自动化控制、安防监控传输、户外智慧设施组网等场景。
1.1 外观设计（Appearance Design）
- 机身主体为黑色金属材质，侧面布满竖向散热鳍片，采用无风扇被动散热设计，大幅提升设备在多粉尘、高低温环境下的工作可靠性；机身左侧预留了DIN 导轨安装卡扣，可直接固定在工业机柜的标准导轨上。
- 机身顶部设置有绿色的端子式电源输入接口，支持工业宽压供电，同时配有接地固定螺丝，提升静电、浪涌防护能力。
- 正面面板为深灰色，右侧带有红色装饰条，条上印有品牌标识 Comrola。
1.2 正面接口与指示布局（从上至下）
- 管理配置区：1 个 RJ45 形式的 Console 管理口 + Reset 复位按键 + 状态指示灯（PWR + Run + 告警）
- 以太网电口区：共 8 个 RJ45 以太网电口，呈 2 列 4 行排布，每个端口旁标注对应编号与端口状态指示灯，常规为千兆速率，该类设备一般可选 PoE 供电版本，可直接给摄像头、无线 AP 等终端供电。
- 光纤扩展区：最下方为 4 个 SFP 光插槽，呈 2 列 2 行排布，可插入对应规格的光模块实现长距离光纤组网，适配远距离传输的场景需求。
2. 9 大产品特点（Product Features）
- 🚀 告警输出：支持 1 路掉电告警输出
- 🚀 物理端口：4 千兆/百兆光口 + 8 千兆/百兆电口
- 🚀 交换容量：336Gbps，转发速率：132Mpps
- 🚀 软件功能：支持 QoS, VLAN, LACP, LLDP, IGMP, DHCP, SNTP
- 🚀 设备管理：支持 SNMP、Console、WEB 配置管理
- 🚀 自愈环网：ERPS 环网协议，自愈时间 <50ms，支持 STP/RSTP 多种组网机制
- 🚀 机械结构：IP42，防雷击，防浪涌，全铝机身，无风扇设计，标准 1U 机架式安装
- 🚀 电源参数：可选 AC/DC 110~240V 或电源 DC 12~56V，防反接/过流保护
- 🚀 安全特性：支持风暴控制、流量控制、端口隔离
3. 产品概述（Product Overview）
FT-SWG2-12084M-N-GC 全国产管理型工业级以太网交换机是一款基于国产化芯片组开发的高性能网络通信设备，严格遵循信息技术应用创新（信创）标准，具备完整的自主可控供应链体系。其设计深度适配工业现场严苛环境要求，在硬件架构、协议支持及可靠性方面达到工业级标准，可广泛应用于智能电网、轨道交通、智能制造等关键基础设施领域。
4. 硬件配置与接口设计（Hardware Configuration & Interface Design）
4.1 复合端口架构（Composite Port Architecture）
集成 4 个千兆/百兆自适应 SFP 光口与 8 个千兆/百兆自适应 RJ45 电口，光口最大传输距离达 120km（单模），电口支持 10/100/1000Mbps 速率自适应及 MDI/MDIX 自动翻转。
5. 网络管理与协议支持（Network Management & Protocol Support）
5.1 智能化网络管理套件（Intelligent Network Management Suite）
- 🚀 流量控制：Domain 映射：在 QoS 处理中，交换机将所有流量都映射到内部优先级处理，基于这个优先级，系统对报文进行一系列的处理
- 🚀 虚拟组网：支持 802.1Q VLAN（最大 4094 个 VLAN ID），定制支持基于 MAC VLAN、基于 IP4 子网 VLAN、基于协议类型 VLAN、Super VLAN、Guest vlan VLAN 功能
- 🚀 拓扑发现：LLDP 协议实现网络设备自动拓扑识别，查看邻居信息
- 🚀 组播管理：IGMP Snooping 有效抑制广播风暴
- 🚀 网管协议：SNMP v1/v2c、Syslog、Console（辅助配置）、Web 可视化配置

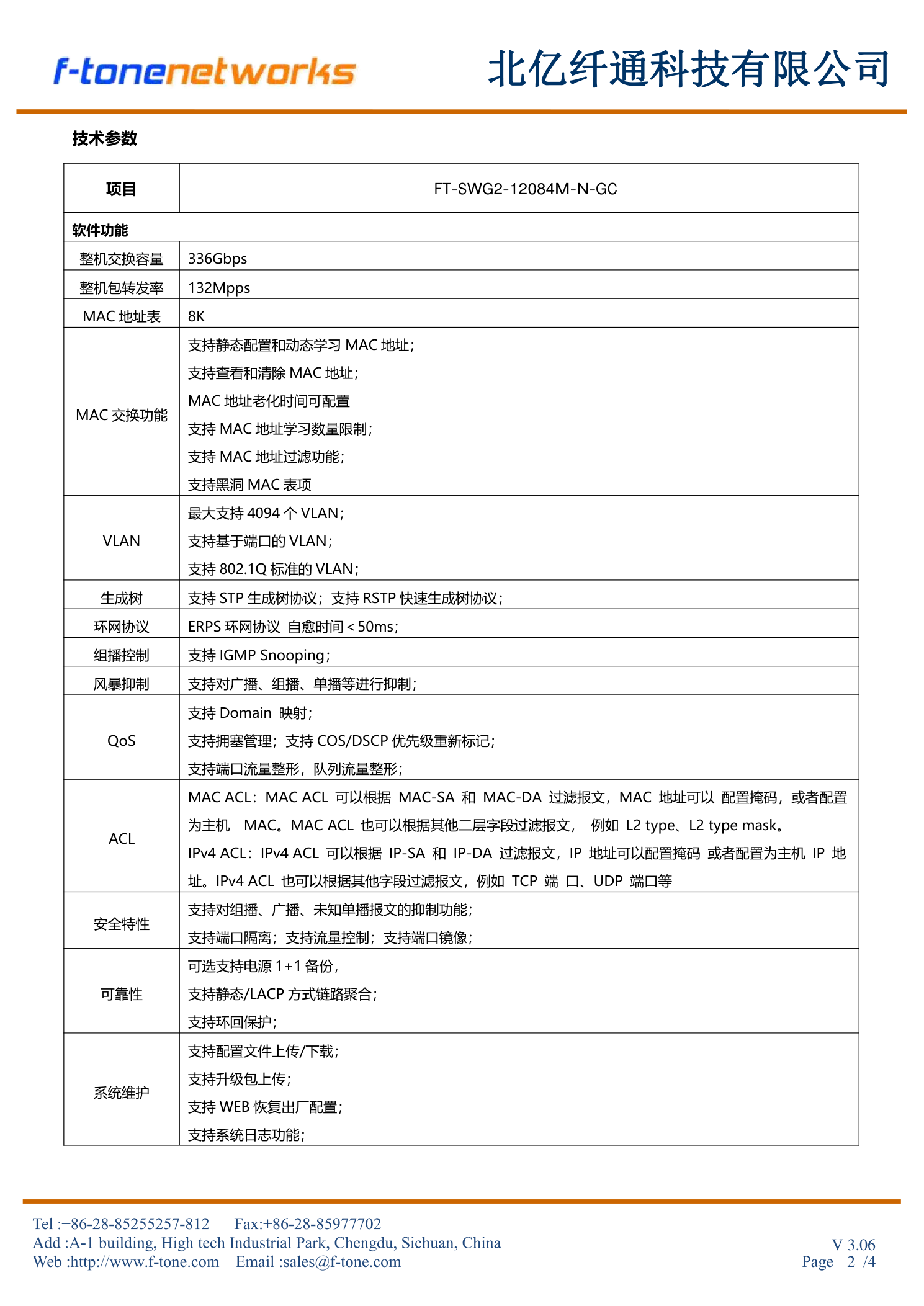

6. 技术参数（Technical Specifications）
| 项目（Item） | 参数（Parameter） |
|---|---|
| 整机交换容量（Switching Capacity） | 336Gbps |
| 整机包转发率（Forwarding Rate） | 132Mpps |
| MAC 地址表（MAC Address Table） | 8K |
| MAC 交换功能 | 支持静态配置和动态学习 MAC 地址；支持查看和清除 MAC 地址；MAC 地址老化时间可配置；支持 MAC 地址学习数量限制；支持 MAC 地址过滤功能；支持黑洞 MAC 表项 |
| VLAN | 最大支持 4094 个 VLAN；支持基于端口的 VLAN；支持 802.1Q 标准的 VLAN |
| 生成树（Spanning Tree） | 支持 STP 生成树协议；支持 RSTP 快速生成树协议 |
| 环网协议（Ring Protocol） | ERPS 环网协议 自愈时间 <50ms |
| 组播控制（Multicast Control） | 支持 IGMP Snooping |
| 风暴抑制（Storm Suppression） | 支持对广播、组播、单播等进行抑制 |
| QoS | 支持 Domain 映射；支持拥塞管理；支持 COS/DSCP 优先级重新标记；支持端口流量整形，队列流量整形 |
| ACL | MAC ACL（根据 MAC-SA/MAC-DA 过滤，掩码或主机 MAC；其他 L2 字段如 L2 type、L2 type mask）；IPv4 ACL（根据 IP-SA/IP-DA 过滤，掩码或主机 IP；TCP/UDP 端口等） |
| 安全特性（Security） | 支持对组播、广播、未知单播报文的抑制功能；支持端口隔离；支持流量控制；支持端口镜像 |
| 可靠性（Reliability） | 可选支持 电源 1+1 备份，支持静态/LACP 方式链路聚合；支持环回保护 |
| 系统维护（System Maintenance） | 支持配置文件上传/下载；支持升级包上传；支持 WEB 恢复出厂配置；支持系统日志功能 |
| 网络管理（Network Management） | 支持 WEB 界面管理；支持 CLI 界面辅助管理；支持 SNMP 网管；支持 LLDP 全局配置，邻居信息查看；支持 SNTP 配置 |
7. 产品规格（Product Specifications）
| 项目（Item） | 参数（Parameter） |
|---|---|
| 端口描述（Port Description） | 8 × 10/100/1000M 以太网电口 + 4 × 100/1000M SFP 光口 |
| 机械参数（Mechanical Parameters） | 物理尺寸（高×宽×深）：168mm × 140mm × 65mm；安装方式：标准 DIN 卡轨式；散热形式：铝合金单肋形机箱表面散热，无风机；机壳防护：IP42 |
| 电源参数（Power Supply） | 输入电压：AC/DC: 110V-240V, DC: 12~56V（二选一） |
| 状态指示灯（Status LEDs） | 运行指示灯：RUN；电源指示灯：P1/P2；接口指示灯：Link、ACT（光口，电口） |
| 失电告警（Power Loss Alarm） | 支持 1 路掉电告警 |
| 工作环境（Operating Environment） | 工作温/湿度：-40°C~75°C，10%-90% 无凝露；存储温/湿度：-40°C~85°C，5%-95% 无凝露 |
| 质保（Warranty） | MTBF >100,000h；保修期：5 年 |
| EMC 标准（EMC Standards） | EN61000-4-2 防静电（ESD）：±8kV 接触放电，±15kV 空气放电；EN61000-4-3 电磁场：10V/m（80-1000MHz）；EN61000-4-6 防传导：3V（10kHz~150kHz），10V（150kHz~80 MHz）；EN55022：EN55022 Class A |
8. 高可靠性网络架构（High Reliability Network Architecture）
🔄 ERPS 冗余环网协议（ITU-T G.8032）
内置 ERPS 冗余环网协议，支持多台设备级联组环，链路故障检测与恢复时间 <50ms（优于 RSTP 的 1-3 秒收敛速度），实现多环路冗余保护，确保工业控制网络的高可用性。
8.1 ERPS vs RSTP 对比
| 特性（Feature） | ERPS | RSTP |
|---|---|---|
| 自愈时间（Self-Healing Time） | <50ms | 1-3 秒 |
| 标准（Standard） | ITU-T G.8032 | IEEE 802.1w |
| 收敛速度（Convergence Speed） | 极快（电信级） | 较快 |
| 多环路冗余（Multi-Ring Redundancy） | 支持 | 支持 |
| 工业控制网络（Industrial Control Network） | 高可用性 | 一般 |
9. 工业级可靠性设计（Industrial Grade Reliability Design）
9.1 环境适应性（Environmental Adaptability）
- 🚀 宽温运行：-40°C~+75°C 工作温度范围（存储 -40°C~+85°C）
- 🚀 冗余电源：单电源 AC/DC 110~265V 或双电源 DC 12~56V（支持 ±30% 宽压波动），具备反接保护及过流防护
9.2 机械防护特性（Mechanical Protection）
- 🚀 高强度金属壳体满足 IP42 防护等级
- 🚀 支持 DIN 导轨/壁挂式安装
- 🚀 适应振动、粉尘、潮湿等复杂工业场景

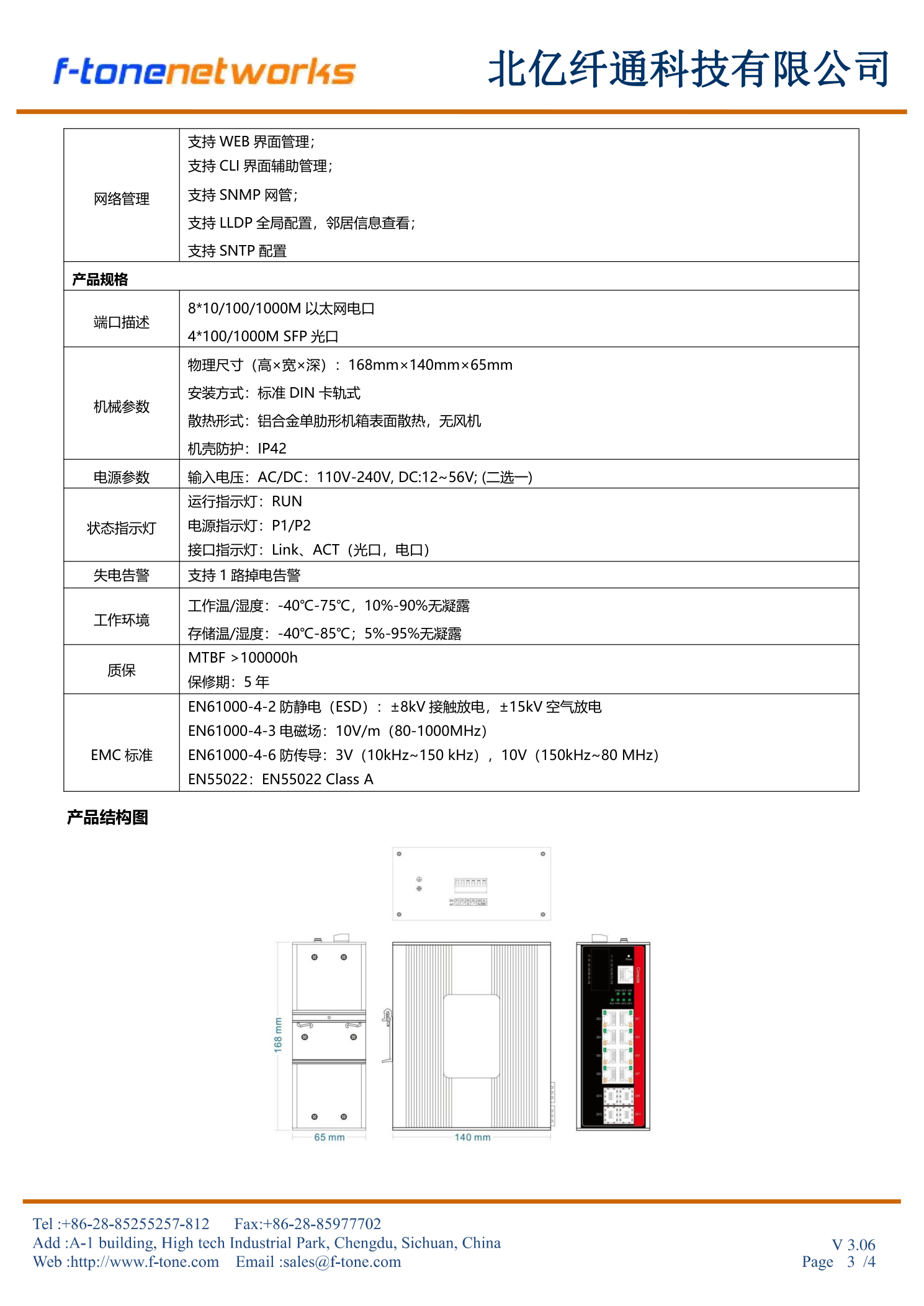

10. 产品结构图（Product Structure Diagram）
10.1 基础尺寸参数（Basic Dimensions）
- 🚀 整体尺寸：宽度 140mm × 深度 65mm × 高度 168mm
- 🚀 设计：无风扇金属壳体设计
- 🚀 安装：支持 DIN 导轨安装
- 🚀 适用环境：工业现场高低温、强干扰的工作环境
10.2 各视角说明（Multi-View Description）
- 最上方：顶面接线端子视图：配置 6 位插拔式接线端子，支持 DC/AC 双电源输入，同时提供 ALARM 告警输出接口，顶面四角为固定螺丝孔位。
- 左侧：设备侧视图：标注了高度、深度参数，可看到壳体的分层结构、固定螺丝位，以及顶部伸出的电源/告警端子，侧面预留 DIN 导轨安装卡扣位。
- 中间下方：设备正面壳体视图：壳体表面布满竖向散热鳍筋，提升被动散热效率，侧边可见导轨安装锁扣，尾部露出供电接线端口。
- 最右侧：业务接口面板视图：
- 右侧红色功能区：配置 Console 调试网口、Reset 复位按键，以及 PWR 电源、RUN 运行、上行光口状态指示灯
- 中部区域：8 个千兆 RJ45 电口（标注 GE1~GE8），每个接口带独立运行/状态指示灯，可选支持 POE 供电
- 下方区域：4 个 SFP 千兆光口（标注 GE9~GE12），支持光纤接入实现长距离传输
11. 重要通知（Important Notice）
12. 典型应用场景（Typical Applications）
🏭 关键基础设施 + 工业自动化 + 户外智慧设施
🌐 F-tone Networks 北亿纤通 — Company Information
Company Name（公司名）：北亿纤通 | F-toneNetworks
Region（地区）：China Sichuan Tianfu New Area（中国四川天府新区）
Service Area（服务区域）：Global（全球）
Tel（企业电话）：028-85255257
Fax（企业传真）：028-85977702
Mobile（企业手机）：19081343401
HR（人事部）：hr@f-tone.com
Sales（市场部）：sales@f-tone.com
Support（技术支持）：support@f-tone.com

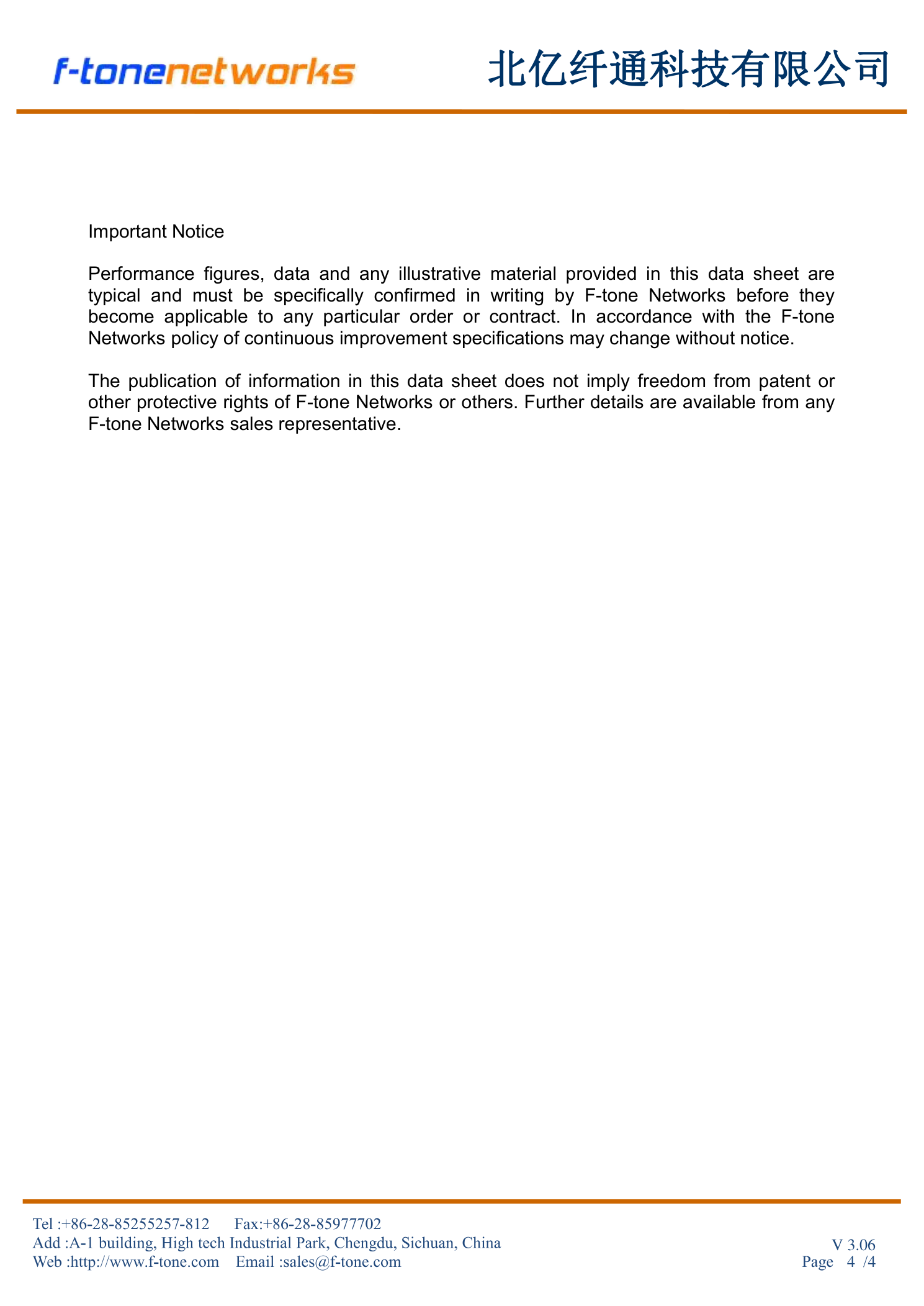

Important Notice 重要通知
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
