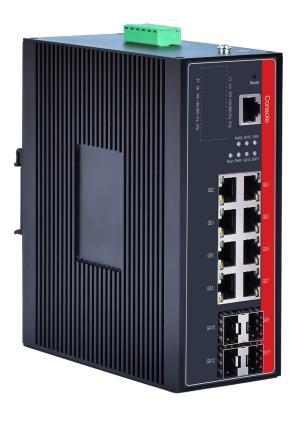

产品概述
FT-SWG2-12084M-N-GC 全国产管理型工业级以太网交换机是一款基于国产化芯片组开发的高性能网络通信设备，严格遵循信息技术应用创新（信创）标准，具备完整的自主可控供应链体系。其设计深度适配工业现场严苛环境要求，在硬件架构、协议支持及可靠性方面达到工业级标准，可广泛应用于智能电网、轨道交通、智能制造等关键基础设施领域。
产品特点
- 告警输出：支持1路掉电告警输出；
- 物理端口：4千兆/百兆光口 + 8千兆/百兆电口；
- 交换容量：336Gbps，转发速率：132Mpps；
- 软件功能：支持QoS、VLAN、LACP、LLDP、IGMP、DHCP、SNTP；
- 设备管理：支持SNMP、Console、WEB配置管理；
- 自愈环网：ERPS环网协议，自愈时间＜50ms，支持STP/RSTP多种组网机制；
- 机械结构：IP42防护，防雷击、防浪涌，全铝机身，无风扇设计，标准DIN导轨安装；
- 电源参数：可选AC/DC 110~240V或DC 12~56V，防反接/过流保护；
- 安全特性：支持风暴控制、流量控制、端口隔离。
硬件配置与接口设计
复合端口架构：集成4个千兆/百兆自适应SFP光口与8个千兆/百兆自适应RJ45电口，光口最大传输距离达120km（单模），电口支持10/100/1000Mbps速率自适应及MDI/MDIX自动翻转。
| 端口类型 | 规格 |
|---|---|
| 以太网电口 | 8×10/100/1000M自适应RJ45电口，支持MDI/MDIX自动翻转 |
| SFP光口 | 4×100/1000M自适应SFP光口，最大传输距离120km（单模） |
| 告警输出 | 支持1路掉电告警输出 |
| 状态指示灯 | RUN运行灯、P1/P2电源灯、Link/ACT接口灯（光口+电口） |
网络管理与协议支持
智能化网络管理套件
- 流量控制：Domain映射，在QoS处理中，交换机将所有流量映射到内部优先级处理，基于该优先级对报文进行一系列处理；
- 虚拟组网：支持802.1Q VLAN（最大4094个VLAN ID），定制支持基于MAC VLAN、基于IP4子网VLAN、基于协议类型VLAN、Super VLAN、Guest VLAN功能；
- 拓扑发现：LLDP协议实现网络设备自动拓扑识别，查看邻居信息；
- 组播管理：IGMP Snooping有效抑制广播风暴；
- 网管协议：SNMPv1/v2c、Syslog、Console（辅助配置）、Web可视化配置。
高可靠性网络架构
内置ERPS冗余环网协议，支持多台设备级联组环，链路故障检测与恢复时间<50ms（优于RSTP的1-3秒收敛速度），实现多环路冗余保护，确保工业控制网络的高可用性。
工业级可靠性设计
- 宽温运行：-40℃~+85℃工作温度范围；
- 冗余电源：单电源AC/DC 110~265V或双电源DC 12~56V（支持±30%宽压波动），具备反接保护及过流防护；
- 机械防护：高强度金属壳体满足IP42防护等级，支持DIN导轨/壁挂式安装，适应振动、粉尘、潮湿等复杂工业场景。
技术参数
| 项目 | FT-SWG2-12084M-N-GC |
|---|---|
| 整机交换容量 | 336Gbps |
| 整机包转发率 | 132Mpps |
| MAC地址表 | 8K |
| VLAN | 最大支持4094个VLAN；支持基于端口的VLAN；支持802.1Q标准VLAN |
| 生成树 | 支持STP生成树协议；支持RSTP快速生成树协议 |
| 环网协议 | ERPS环网协议，自愈时间＜50ms |
| 组播控制 | 支持IGMP Snooping |
| QoS | 支持Domain映射、拥塞管理、COS/DSCP优先级重新标记、端口/队列流量整形 |
| ACL | MAC ACL（MAC-SA/DA、L2 type等）；IPv4 ACL（IP-SA/DA、TCP/UDP端口等） |
| 安全特性 | 支持风暴抑制、端口隔离、流量控制、端口镜像 |
| 可靠性 | 支持电源1+1备份、静态/LACP链路聚合、环回保护 |
| 网络管理 | 支持SNMPv1/v2c、Syslog、Console、WEB可视化配置、LLDP、SNTP |
| 系统维护 | 支持配置文件上传/下载、升级包上传、WEB恢复出厂配置、系统日志 |

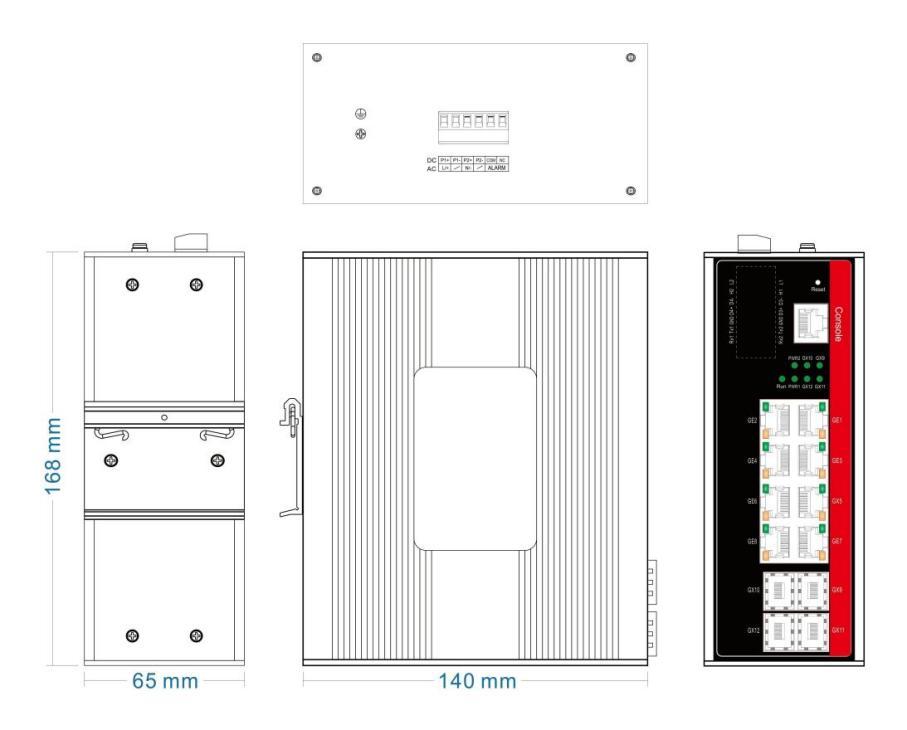

| 物理尺寸 | 168mm × 140mm × 65mm（高×宽×深） |
| 安装方式 | 标准DIN卡轨式 |
| 散热形式 | 铝合金单肋形机箱表面散热，无风机 |
| 机壳防护 | IP42 |
| 输入电压 | AC/DC：110V-240V；DC：12~56V（二选一） |
| 工作环境 | -40℃~+75℃，10%-90%无凝露 |
| 存储环境 | -40℃~+85℃，5%-95%无凝露 |
| MTBF | >100000h |
| 保修期 | 5年 |
EMC标准
| EMC标准 | 测试参数 |
|---|---|
| EN61000-4-2 防静电（ESD） | ±8kV接触放电，±15kV空气放电 |
| EN61000-4-3 电磁场 | 10V/m（80-1000MHz） |
| EN61000-4-6 防传导 | 3V（10kHz~150kHz），10V（150kHz~80MHz） |
| EN55022 | EN55022 Class A |
