FT-SWG2-12084M-N-GC 全国产管理型工业以太网交换机 | 4光8电 336Gbps

产品特点

• 全国产芯片组：基于信创标准开发，自主可控供应链体系
• 高性能交换：交换容量336Gbps，包转发率132Mpps，8K MAC地址表
• 复合端口架构：4个100/1000M SFP光口 + 8个10/100/1000M RJ45电口
• ERPS自愈环网：内置ERPS冗余环网协议，自愈时间<50ms
• 丰富网络功能：支持QoS、VLAN(4094)、LACP、LLDP、IGMP、DHCP、SNTP
• 多维度管理：WEB可视化配置、CLI命令行、SNMP v1/v2c网管
• 工业级可靠性：IP42防护等级，无风扇全铝机身，防反接/过流保护
• 宽温工作范围：-40℃~+75℃，适应极端工业环境
• 安全特性：支持风暴控制、流量控制、端口隔离、ACL过滤
• 告警输出：支持1路掉电告警输出

应用领域

• 智能电网 / 电力系统自动化
• 轨道交通信号系统
• 智能制造 / 工业自动化
• 石油化工 / 矿山安全
• 安防监控系统
• 城市交通 / 智慧交通
• 信创项目 / 国产替代

一、硬件配置与接口设计

复合端口架构

集成4个千兆/百兆自适应SFP光口与8个千兆/百兆自适应RJ45电口，光口最大传输距离达120km（单模），电口支持10/100/1000Mbps速率自适应及MDI/MDIX自动翻转。

二、网络管理与协议支持

智能化网络管理套件

• 流量控制：Domain映射，基于优先级进行QoS处理
• 虚拟组网：支持802.1Q VLAN（最大4094个VLAN ID），基于MAC/IP子网/协议类型VLAN
• 拓扑发现：LLDP协议实现网络设备自动拓扑识别
• 组播管理：IGMP Snooping有效抑制广播风暴
• 网管协议：SNMP v1/v2c、Syslog、Console、Web可视化配置

高可靠性网络架构

内置ERPS冗余环网协议，支持多台设备级联组环，链路故障检测与恢复时间<50ms（优于RSTP的1-3秒收敛速度），实现多环路冗余保护，确保工业控制网络的高可用性。

三、工业级可靠性设计

环境适应性：-40℃~+75℃宽温运行范围。电源支持AC/DC110~265V或DC12~56V（支持±30%宽压波动），具备反接保护及过流防护。

机械防护：高强度金属壳体满足IP42防护等级，支持DIN导轨/壁挂式安装，适应振动、粉尘、潮湿等复杂工业场景。

技术参数

软件功能

项目	参数
整机交换容量	336Gbps
整机包转发率	132Mpps
MAC地址表	8K
MAC交换功能	支持静态配置和动态学习MAC地址；支持查看和清除MAC地址；MAC地址老化时间可配置；支持MAC地址学习数量限制；支持MAC地址过滤功能；支持黑洞MAC表项
VLAN	最大支持4094个VLAN；支持基于端口的VLAN；支持802.1Q标准的VLAN
生成树	支持STP生成树协议；支持RSTP快速生成树协议
环网协议	ERPS环网协议，自愈时间<50ms
组播控制	支持IGMP Snooping
风暴抑制	支持对广播、组播、单播等进行抑制
QoS	支持Domain映射；支持拥塞管理；支持COS/DSCP优先级重新标记；支持端口流量整形、队列流量整形
ACL	MAC ACL：基于MAC-SA/MAC-DA过滤，支持掩码配置；IPv4 ACL：基于IP-SA/IP-DA过滤，支持TCP/UDP端口过滤
安全特性	支持组播/广播/未知单播抑制；支持端口隔离；支持流量控制；支持端口镜像
可靠性	可选支持电源1+1备份；支持静态/LACP方式链路聚合；支持环回保护
系统维护	支持配置文件上传/下载；支持升级包上传；支持WEB恢复出厂配置；支持系统日志功能
网络管理	支持WEB界面管理；支持CLI界面辅助管理；支持SNMP网管；支持LLDP全局配置、邻居信息查看；支持SNTP配置

产品规格

项目	参数
端口描述	8×10/100/1000M以太网电口 + 4×100/1000M SFP光口
物理尺寸	168mm × 140mm × 65mm（高×宽×深）
安装方式	标准DIN卡轨式
散热形式	铝合金单肋形机箱表面散热，无风机
机壳防护	IP42
输入电压	AC/DC: 110V-240V 或 DC: 12~56V（二选一）
状态指示灯	运行灯(RUN)、电源灯(P1/P2)、接口指示灯(Link/ACT)
失电告警	支持1路掉电告警
工作温度/湿度	-40℃~+75℃，10%-90%无凝露
存储温度/湿度	-40℃~+85℃，5%-95%无凝露
MTBF	>100,000小时
保修期	5年

EMC标准

标准	参数
EN61000-4-2 防静电(ESD)	±8kV接触放电，±15kV空气放电
EN61000-4-3 电磁场	10V/m（80-1000MHz）
EN61000-4-6 防传导	3V（10kHz~150kHz），10V（150kHz~80MHz）
EN55022	Class A

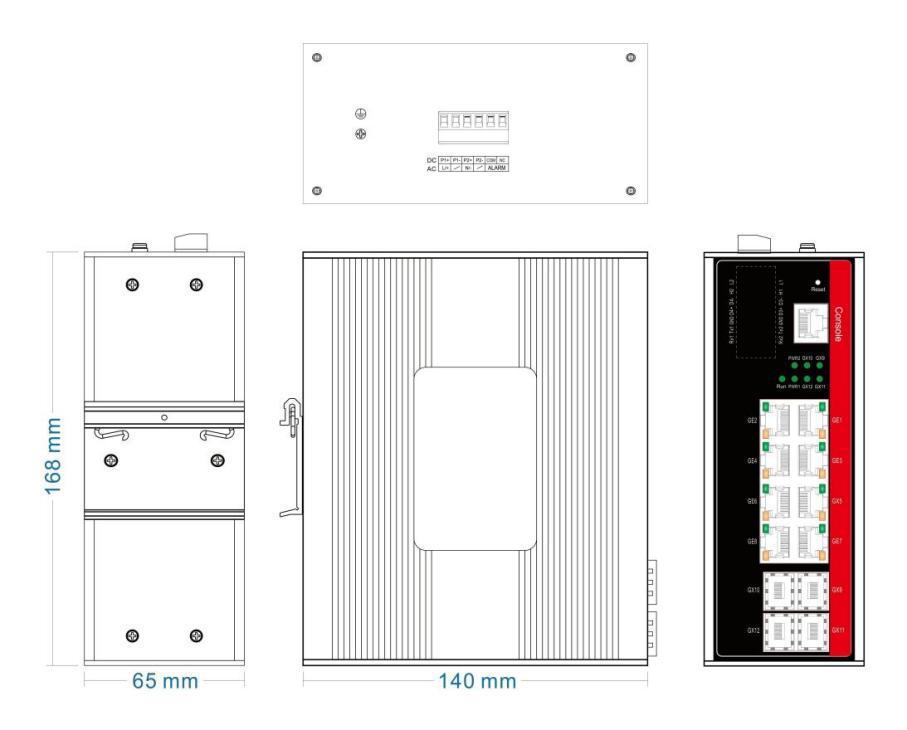

产品结构图
