产品概述
全千兆管理型FT-Y系列交换机是专为中小型网络环境设计的二层智能管理交换机，提供多种端口配置方案，包括2光4电、2光8电、4光8电、8光8电、8光16电、16光8电4复用、24电4复用等多种型号，满足不同组网需求。
该系列交换机支持丰富的二层管理功能，包括VLAN配置、RSTP生成树协议、ERPS环网保护、链路聚合、MAC地址管理、QoS等，通过Web管理界面可轻松完成各项配置，是企事业单位网络建设的理想选择。
特性
- 全千兆端口设计，支持2光4电至24电4复用等多种配置
- 二层管理型交换机，支持丰富的网络管理功能
- Web管理界面，支持IPv4/IPv6双栈管理
- 支持VLAN配置（Access/Trunk/Hybrid模式）
- 支持RSTP/MSTP生成树协议，有效防止网络环路
- 支持ERPS环网保护，实现50ms快速倒换
- 支持链路聚合，提升带宽利用率
- 支持QoS服务质量保障
- 默认管理IP：192.168.10.12/24，即插即用
- 低功耗设计，节能环保
应用领域
- 企业局域网组建与扩展
- 视频监控网络接入
- 工业以太网通信
- 城域网接入层部署
- 校园网/园区网二层交换
- ERPS环网保护组网
产品型号
| 产品型号 | 端口配置 | 适用场景 |
|---|---|---|
| FT-Y-2光4电 | 2个千兆SFP光口 + 4个千兆电口 | 小型办公网络 |
| FT-Y-2光8电 | 2个千兆SFP光口 + 8个千兆电口 | 中小型网络 |
| FT-Y-4光8电 | 4个千兆SFP光口 + 8个千兆电口 | 中型企业网络 |
| FT-Y-8光8电 | 8个千兆SFP光口 + 8个千兆电口 | 中型企业/园区网 |
| FT-Y-8光16电 | 8个千兆SFP光口 + 16个千兆电口 | 中大型网络 |
| FT-Y-16光8电4复用 | 16个千兆SFP光口 + 8个千兆电口（4复用） | 大型网络 |
| FT-Y-24电4复用 | 24个千兆电口（4复用） | 高密度接入 |
管理配置指南
交换机默认管理IP为192.168.10.12/24，连接任意电口，电脑设置为同网段IP即可通过WEB登录交换机，用户名/密码为admin/admin。
注意：该系列交换机为二层设备，不支持VLAN接口地址配置，管理地址为带外管理IP，基于VLAN1，不能重新创建管理VLAN配置管理VLAN的接口地址。更改管理地址时注意加掩码。

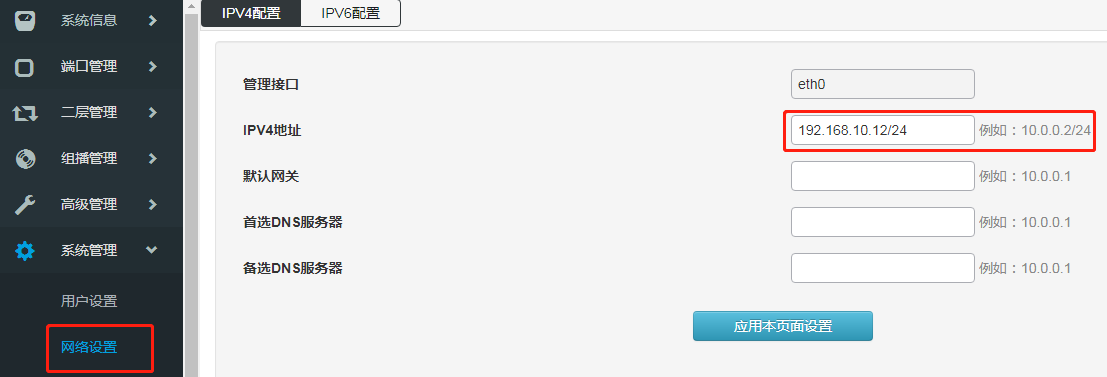

1. 管理IP配置
通过Web管理界面可配置IPv4/IPv6管理地址、默认网关、DNS服务器等网络参数：
| 参数 | 默认值 | 说明 |
|---|---|---|
| IPv4地址 | 192.168.10.12/24（默认） | 例如：10.0.0.2/24 |
| 默认网关 | – | 例如：10.0.0.1 |
| 首选DNS服务器 | – | 例如：10.0.0.1 |
| 备选DNS服务器 | – | 例如：10.0.0.1 |
2. VLAN配置

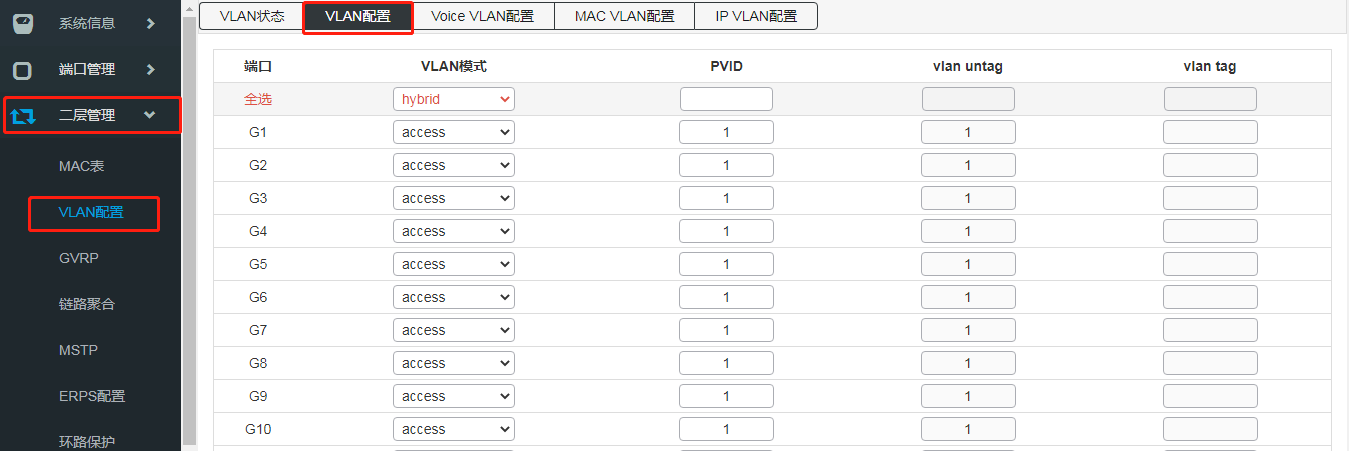

初始状态所有端口VLAN默认为Access VLAN1。支持Access、Trunk、Hybrid三种VLAN模式，可灵活配置端口的VLAN归属和数据转发规则。

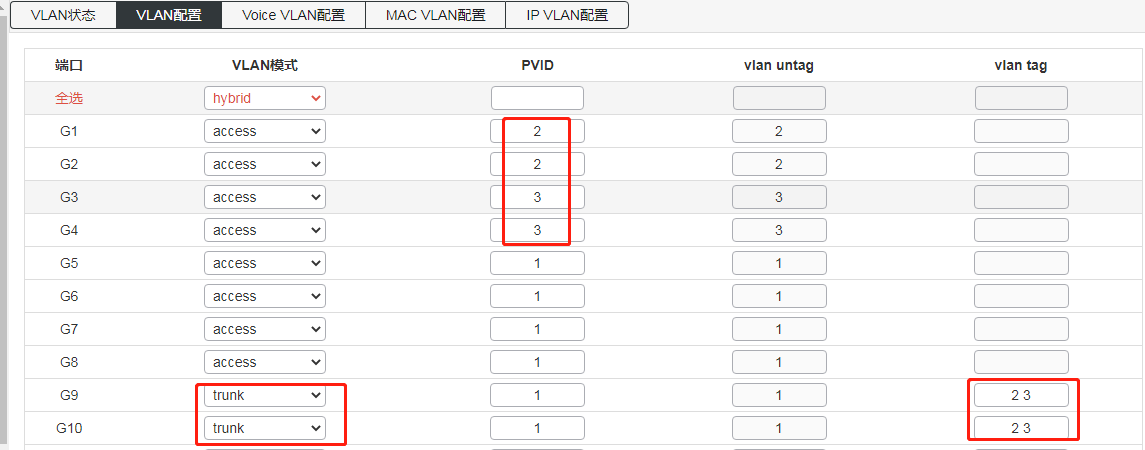

配置示例：配置1-2口为Access VLAN2，3-4口为Access VLAN3，9-10口为Trunk口，允许VLAN2和3通过。
| 端口 | VLAN模式 | PVID | Untag | Tag |
|---|---|---|---|---|
| G1 | Access | 2 | 2 | – |
| G2 | Access | 2 | 2 | – |
| G3 | Access | 3 | 3 | – |
| G4 | Access | 3 | 3 | – |
| G5-G8 | Access | 1 | 1 | – |
| G9 | Trunk | 1 | – | 2 3 |
| G10 | Trunk | 1 | – | 2 3 |

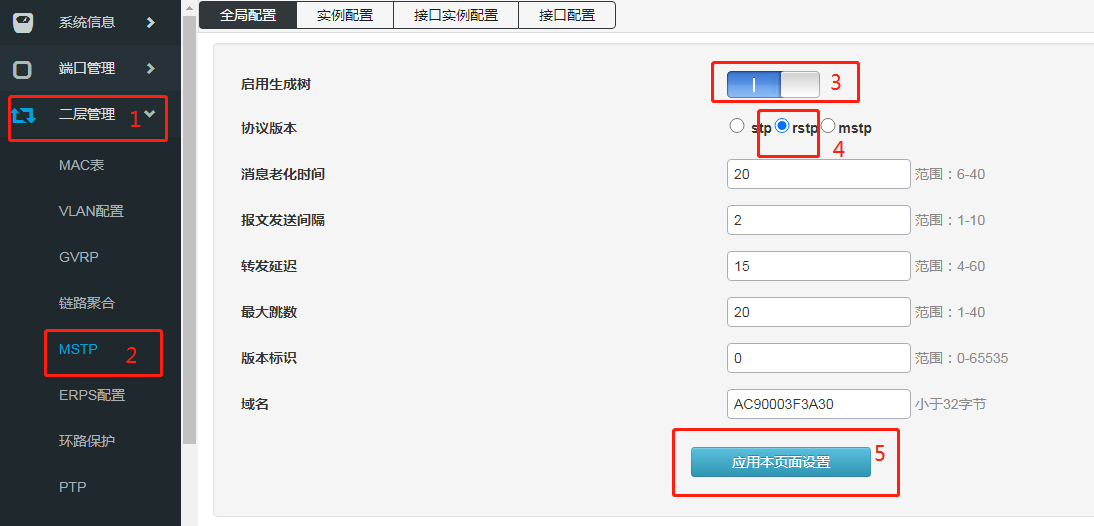

3. RSTP配置
支持RSTP（快速生成树协议），可有效防止网络环路，提高网络可靠性。配置参数如下：
| 参数 | 推荐值 | 说明 |
|---|---|---|
| 协议版本 | RSTP | 快速生成树协议 |
| 消息老化时间 | 20秒 | 范围：6-40 |
| 报文发送间隔 | 2秒 | 范围：1-10 |
| 转发延迟 | 15秒 | 范围：4-60 |
| 最大跳数 | 20 | 范围：1-40 |
4. ERPS配置
ERPS（以太网环形保护切换）提供50ms级别的环网保护能力。
注意：RTL系列产品的ERPS为非标准ERPS协议，只能跟同系列产品以及万兆三层产品组ERPS环网。

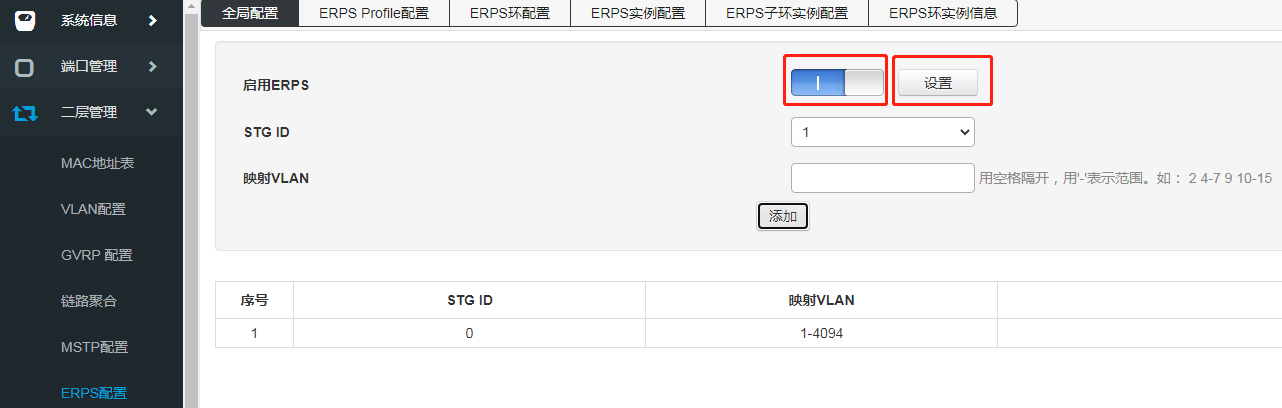

步骤一：全局启用ERPS

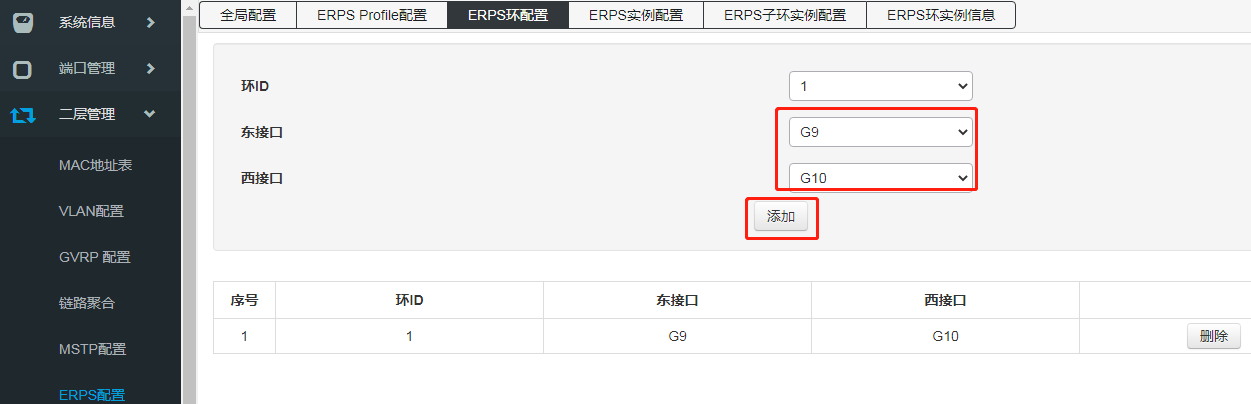

步骤二：配置ERPS环
进入二层管理——ERPS配置——ERPS环配置，选择东接口和西接口（即要组环的两个端口），点击添加。

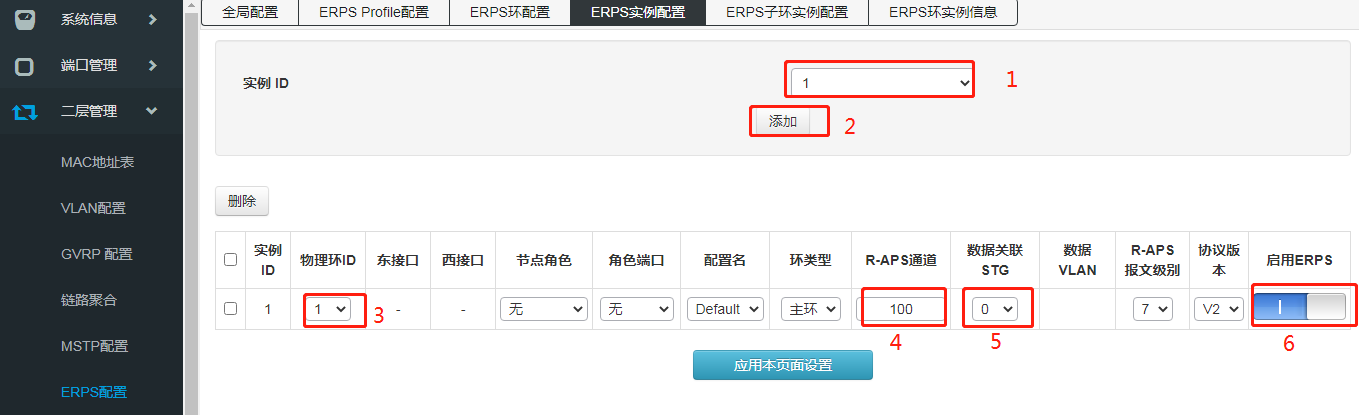

步骤三：配置ERPS实例
实例配置要点：
- 实例ID默认1即可
- 物理环ID：选择对应环的ID
- R-APS通道：一个环里所有交换机该值需一致
- 数据管理STG：选0
- 启用ERPS后应用配置
技术规格
| 参数 | 规格 |
|---|---|
| 交换方式 | 存储转发 |
| 端口速率 | 10/100/1000Mbps自适应 |
| 转发模式 | 全双工/半双工 |
| MAC地址表 | 8K |
| 包缓冲区 | 1.5MB |
| Jumbo帧 | 支持9K Bytes |
| 流控 | 全双工IEEE 802.3x / 半双工背压 |
| VLAN | 支持802.1Q，最大4094个VLAN |
| 生成树 | STP/RSTP/MSTP |
| 环网保护 | ERPS（G.8032） |
| 链路聚合 | 支持LACP/静态聚合 |
| 管理方式 | Web网管 / CLI |
| 默认管理IP | 192.168.10.12/24 |
| 电源 | AC 100-240V，50/60Hz |
| 工作温度 | -10℃ ~ 50℃ |
| 存储温度 | -40℃ ~ 70℃ |
| 工作湿度 | 10% ~ 90%（无凝结） |
订货信息
| 参数 | 说明 |
|---|---|
| 产品系列 | FT-Y系列全千兆管理型交换机 |
| 端口配置 | 2光4电 / 2光8电 / 4光8电 / 8光8电 / 8光16电 / 16光8电4复用 / 24电4复用 |
| 光口类型 | SFP（千兆光口，支持多模/单模光模块） |
| 电口类型 | RJ45（10/100/1000Mbps自适应） |
| 管理方式 | Web网管 |
| 电源 | AC 100-240V |
| 安装方式 | 机架式 / 桌面式 |
Important Notice
本产品为【全千兆管理型交换机】产品线，详细信息，请联系我们的销售人员，谢谢！
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
