全千兆管理型FT-Y系列交换机 是 F-tone Networks（北亿纤通） 出品的 二层 Web 智能网管型全千兆以太网交换机，支持 2光4电 / 2光8电 / 4光8电 / 8光8电 / 8光16电 / 16光8电4复用 / 24电4复用 多种端口配置，默认管理 IP 192.168.10.12/24，用户名密码 admin/admin，支持 VLAN / RSTP / ERPS / MSTP / GVRP / 链路聚合 / 环路保护 / PTP / QoS / ACL / 802.1x 等丰富的二层管理功能，是 中小企业网 / 智能楼宇 / 校园网 / 工业自动化 / 安防监控 / 数据中心接入 等场景的理想选择。
本产品为【全千兆管理型FT-Y系列交换机 V3.06】产品线
F-tone Networks 北亿纤通
产品概览（Product Overview）
📦 适用端口配置（Applicable Port Configurations）
FT-Y 系列全千兆管理型交换机提供 7 种端口配置规格，覆盖从 小型办公（2光4电） 到 中型企业网汇聚（8光16电 / 16光8电4复用） 的全部场景：
2光4电
2 × SFP 光口 + 4 × RJ45 电口
2 × SFP 光口 + 4 × RJ45 电口
2光8电
2 × SFP 光口 + 8 × RJ45 电口
2 × SFP 光口 + 8 × RJ45 电口
4光8电
4 × SFP 光口 + 8 × RJ45 电口
4 × SFP 光口 + 8 × RJ45 电口
8光8电
8 × SFP 光口 + 8 × RJ45 电口
8 × SFP 光口 + 8 × RJ45 电口
8光16电
8 × SFP 光口 + 16 × RJ45 电口
8 × SFP 光口 + 16 × RJ45 电口
16光8电4复用
16 × SFP 光口 + 8 × RJ45 电口 + 4 × 复用口
16 × SFP 光口 + 8 × RJ45 电口 + 4 × 复用口
24电4复用
24 × RJ45 电口 + 4 × 复用口
24 × RJ45 电口 + 4 × 复用口
🔧 支持的二层管理功能模块
✓ 系统信息
✓ 端口管理
✓ MAC 地址表
✓ VLAN 配置（Access / Trunk / Hybrid）
✓ GVRP 配置
✓ 链路聚合（LACP / 静态）
✓ MSTP / RSTP / STP
✓ ERPS 配置（G.8032）
✓ 环路保护
✓ PTP（IEEE 1588v2）
✓ 组播管理（IGMP/MLD Snooping）
✓ 高级管理（QoS / ACL）
一、管理 IP 更改（Management IP Configuration）
📋 默认管理信息（Default Management Info）
- 默认管理 IP：192.168.10.12/24
- 默认用户名 / 密码：admin / admin
- 登录方式：Web 浏览器（推荐 Chrome / Firefox / Edge）
- 连接方式：连接任意 RJ45 电口，电脑设置为同网段 IP（如 192.168.10.100/24）即可通过 WEB 登录
⚠️ 重要提示：该系列交换机为二层设备，不支持 VLAN 接口地址配置。管理地址为带外管理 IP，基于 vlan1，不能重新创建管理 vlan，不能配置管理 vlan 的接口地址。更改管理地址时注意加掩码！

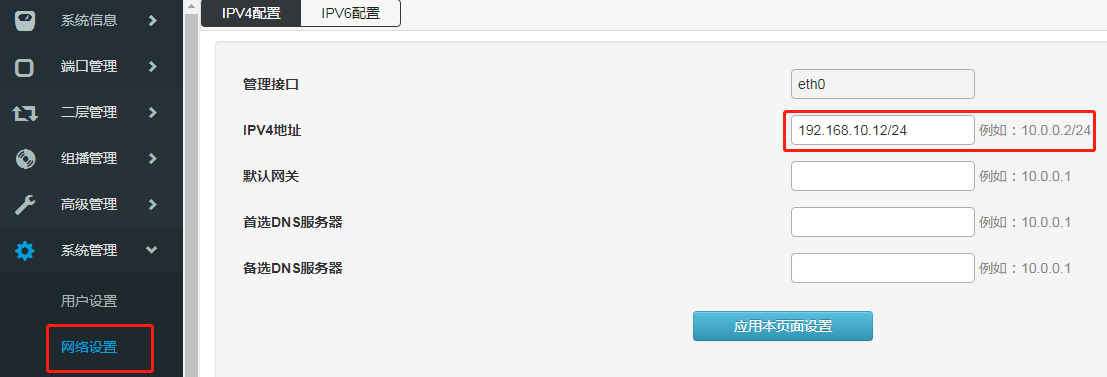

FT-Y 系列交换机 Web 管理后台 → 系统管理 → 网络设置 → IPv4 配置界面（红框标注：管理接口 eth0 / IPv4 地址 192.168.10.12/24 / 应用本页面设置按钮）
配置步骤（Configuration Steps）
🔧 4 步完成管理 IP 更改
- 连接管理端口：使用 RJ45 网线连接电脑与交换机任意电口
- 配置电脑 IP：将电脑 IP 设置为 192.168.10.x/24（如 192.168.10.100/24）
- 登录 Web 后台：浏览器输入
https://192.168.10.12，用户名密码admin / admin - 修改管理 IP：左侧导航 → 系统管理 → 网络设置 → IPv4 配置 → 修改 IPv4 地址 → 点击 「应用本页面设置」 保存
IPv4 配置项说明（IPv4 Configuration）
| 配置项（Item） | 说明（Description） | 填写示例（Example） |
|---|---|---|
| 管理接口 | 管理 IP 绑定的网络接口，固定为 eth0 | eth0（默认） |
| IPv4 地址 | 管理 IP 地址 + 子网掩码（CIDR 格式） | 192.168.10.12/24（默认） |
| 默认网关 | 默认网关 IP | 192.168.10.1 |
| 首选 DNS 服务器 | 主 DNS 服务器 IP | 8.8.8.8 |
| 备选 DNS 服务器 | 备用 DNS 服务器 IP | 8.8.4.4 |
💡 提示：FT-Y 系列同样支持 IPv6 管理 IP 配置，可在顶部标签栏切换到 「IPv6 配置」 页进行配置。
二、VLAN 配置（VLAN Configuration）
📋 VLAN 配置概览
- 支持类型：Access VLAN / Trunk VLAN / Hybrid VLAN / Voice VLAN / MAC VLAN / IP VLAN
- 默认状态：所有端口 VLAN 模式为
access，PVID = 1，untag VLAN = 1 - 支持标准：IEEE 802.1Q
- GVRP：支持（动态 VLAN 注册协议）

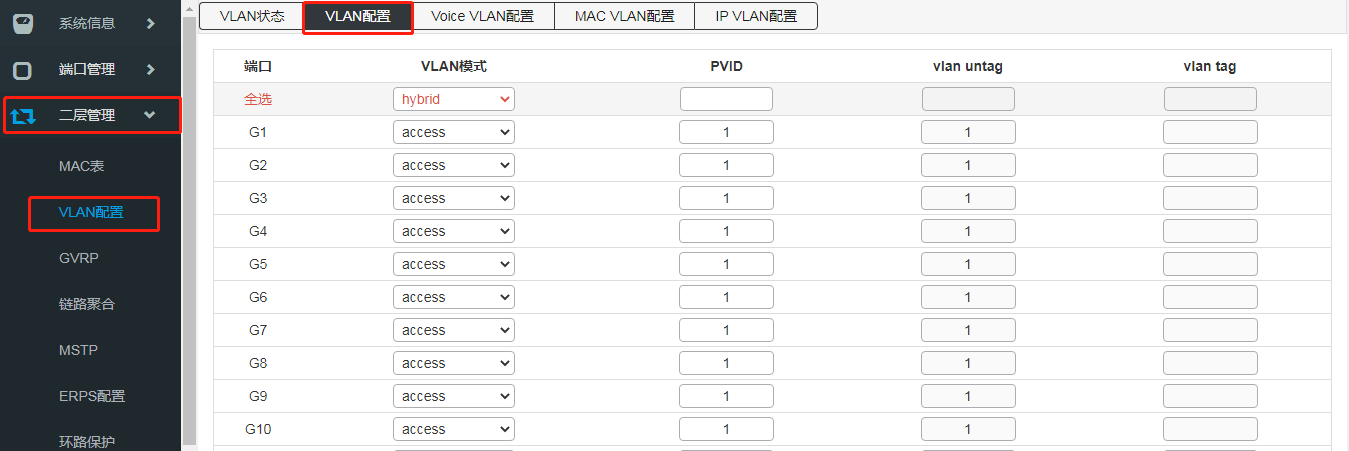

FT-Y VLAN 初始状态：所有端口（G1-G10）默认均为
access 模式，PVID = 1，untag VLAN = 1（属于默认 VLAN 1）

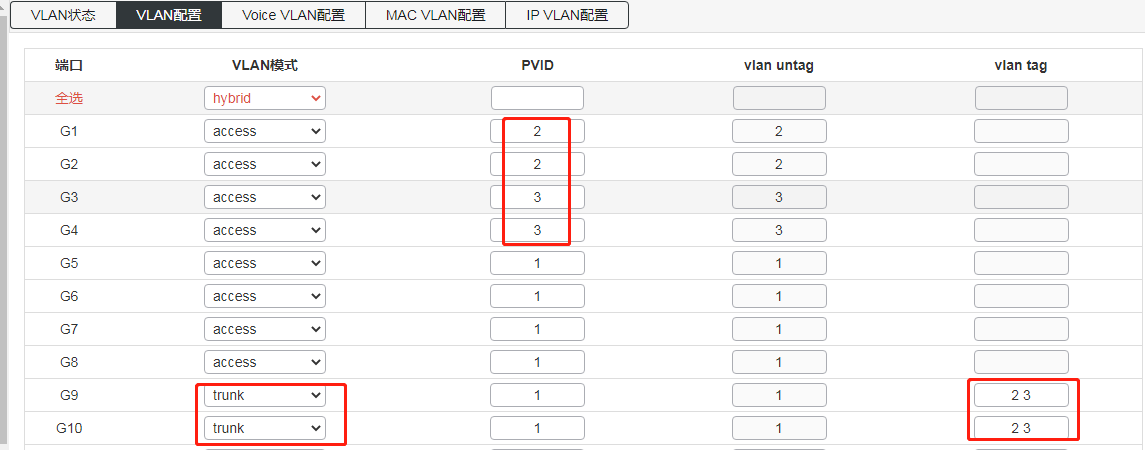

FT-Y VLAN 配置示例：G1/G2 属于 VLAN2（access），G3/G4 属于 VLAN3（access），G9/G10 作为 Trunk 上联口允许 VLAN2、3 带标签通行（默认 VLAN1 在这两个端口仍以无标签方式转发）
典型 VLAN 配置示例（Typical VLAN Configuration Example）
🔧 配置目标：2 个业务 VLAN + 1 个 Trunk 上联
- G1-G2 口：Access VLAN 2（业务 VLAN2）
- G3-G4 口：Access VLAN 3（业务 VLAN3）
- G5-G8 口：Access VLAN 1（默认 VLAN，不变）
- G9-G10 口：Trunk 口，允许 VLAN 2 和 VLAN 3 通过
VLAN 配置参数说明（VLAN Field Description）
| 字段（Field） | 说明（Description） |
|---|---|
| 端口（Port） | 交换机物理网口的编号（G1~G10） |
| VLAN 模式（Mode） | 端口的 VLAN 工作模式：access / trunk / hybrid |
| PVID | 端口默认 VLAN ID，无标签的数据包进入端口时会被打上该 VLAN 的标签 |
| vlan untag | 从该端口转发这些 VLAN 的数据包时，会剥去 VLAN 标签 |
| vlan tag | 从该端口转发这些 VLAN 的数据包时，会保留 VLAN 标签 |
💡 命名规则提示：trunk 口连续的 VLAN 用
"-" 中横杠（如 2-10），不连续的 VLAN 用空格分隔（如 2 3 5 7）。例如允许 VLAN 2 和 VLAN 3 通过的 Trunk 口，tag 字段填写 2 3。
三、RSTP / STP / MSTP 配置（Spanning Tree Configuration）
📋 支持的生成树协议版本
- STP（Spanning Tree Protocol）：IEEE 802.1D 经典生成树协议
- RSTP（Rapid Spanning Tree Protocol）：IEEE 802.1w 快速生成树协议（推荐）
- MSTP（Multiple Spanning Tree Protocol）：IEEE 802.1s 多生成树协议

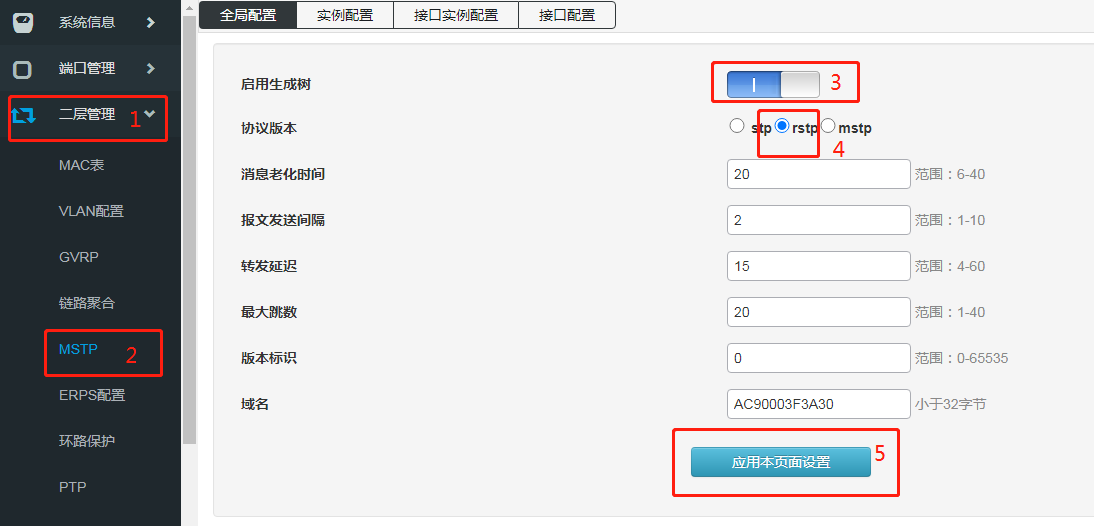

FT-Y RSTP/MSTP 配置界面：左侧导航 二层管理 → MSTP → 全局配置（5 步操作：展开二层管理 → 选择 MSTP → 启用生成树 → 选择 rstp 协议版本 → 应用本页面设置）
5 步开启 RSTP（5 Steps to Enable RSTP）
🔧 操作步骤（Operation Steps）
- 展开「二层管理」菜单：在左侧深色侧边栏中点击「二层管理」
- 选择 MSTP 配置项：在二层管理展开的子菜单中，点击
MSTP，进入生成树配置页面，默认打开「全局配置」标签页 - 启用生成树功能：将「启用生成树」的开关切换为蓝色开启状态
- 选择协议版本：在「协议版本」的单选选项中，选中
rstp - 应用配置：点击页面底部的蓝色「应用本页面设置」按钮，配置生效
全局配置参数（Global Configuration Parameters）
| 配置项（Item） | 默认值（Default） | 取值范围（Range） |
|---|---|---|
| 消息老化时间（Message Age Max） | 20 | 6 ~ 40 |
| 报文发送间隔（Hello Time） | 2 | 1 ~ 10 |
| 转发延迟（Forward Delay） | 15 | 4 ~ 60 |
| 最大跳数（Max Hops） | 20 | 1 ~ 40 |
| 版本标识（Revision Level） | 0 | 0 ~ 65535 |
| 域名（Region Name） | AC90003F3A30 | 长度小于 32 字节 |
🔧 MSTP 配置的 4 个子标签
全局配置：启用生成树 + 协议版本 + 通用参数
实例配置：配置 MSTP 实例（Instance）
接口实例配置：端口绑定到具体实例
接口配置：端口级 STP 参数（Path Cost / Port Priority）
四、ERPS 配置（ERPS Ring Protection Switching）
⚠️ 重要提示：FT-Y 系列（RTL 系列芯片）产品的 ERPS 为非标准的 ERPS 协议，只能跟同系列产品以及万兆三层产品组 ERPS 环网！
📋 ERPS 概念（ERPS Concept）
- ERPS：以太网环保护切换协议（Ethernet Ring Protection Switching）
- 标准：ITU-T G.8032
- 保护时间：< 50ms（电信级）
- 应用：双归属接入环网 / 单环 / 相切环 / 相交环 / 主环 + 子环
ERPS 6 大子配置页（6 Sub-Configuration Pages）
🔧 ERPS 配置模块
全局配置：启用 ERPS 开关 + STG ID + 映射 VLAN
ERPS Profile 配置：配置 ERPS 保护切换协议参数
ERPS 环配置：创建 ERPS 环（东接口 + 西接口）
ERPS 实例配置：配置 ERPS 实例 + 物理环 ID + R-APS 通道
ERPS 子环实例配置：配置子环实例
ERPS 环实例信息：查看 ERPS 环实例运行状态
4 步完成 ERPS 环网配置（4 Steps to Configure ERPS Ring）
📋 步骤一：ERPS 全局启用
- 导航：二层管理 → ERPS 配置 → 全局配置
- 启用 ERPS 开关：切换为蓝色开启状态
- STG ID：下拉选择
1 - 映射 VLAN：填写
1-4094（所有 VLAN 映射到 STG 0） - 点击「添加」按钮保存映射规则
- 点击「设置」按钮启用 ERPS

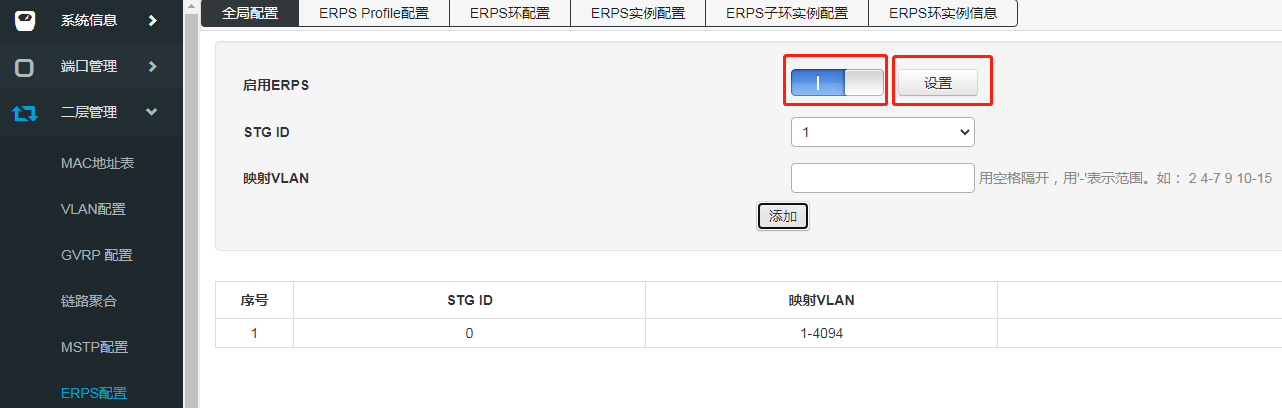

FT-Y ERPS 全局配置界面：启用 ERPS 开关（蓝色开启）+ STG ID = 1 + 映射 VLAN 输入框（用空格隔开，用 ‘-‘ 表示范围，例如 2 4-7 9 10-15）+ 已配置映射列表
📋 步骤二：配置 ERPS 环（东接口 + 西接口）
- 导航：二层管理 → ERPS 配置 → ERPS 环配置
- 环 ID：下拉选择
1 - 东接口（East Port）：下拉选择
G9 - 西接口（West Port）：下拉选择
G10 - 点击「添加」按钮生成 ERPS 环

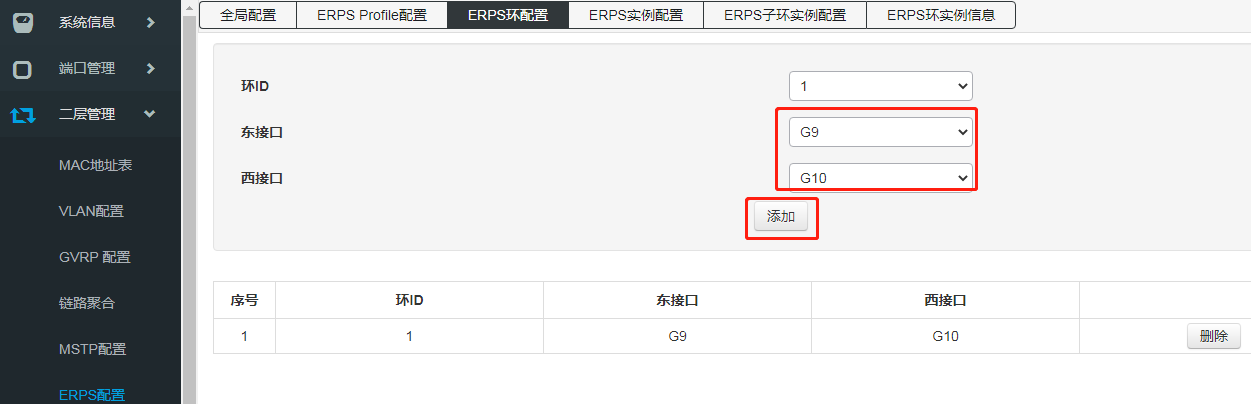

FT-Y ERPS 环配置界面：环 ID = 1 + 东接口 G9 + 西接口 G10 + 添加按钮（红框标注：东接口 / 西接口 / 添加按钮）
📋 步骤三：配置 ERPS 环实例
- 导航：二层管理 → ERPS 配置 → ERPS 实例配置
- 实例 ID：默认
1，点击「添加」按钮新增实例 - 物理环 ID：选
1 - R-APS 通道：一个环里所有交换机这个位置的值一致即可（例如
100） - 数据管理 STG：选
0 - 启用 ERPS：开关切换为蓝色开启状态
- 点击页面底部的「应用本页面设置」按钮

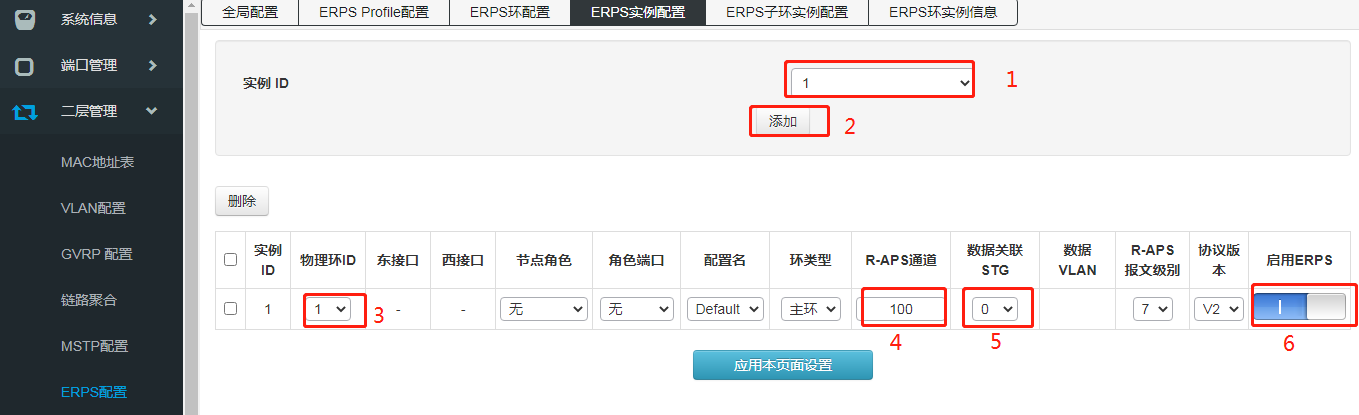

FT-Y ERPS 实例配置界面：实例 ID = 1 + 物理环 ID = 1 + R-APS 通道 = 100 + 数据关联 STG = 0 + 启用 ERPS 开关（蓝色开启）+ 应用本页面设置按钮
📋 步骤四：ERPS 实例可配置项汇总
- 东接口 / 西接口：环的两个端口
- 节点角色：主节点（Owner）/ 传输节点（Transit）/ 边缘节点（Edge）
- 角色端口：主节点的 RPL Owner 端口（阻断端口）
- 配置名：默认
Default - 环类型：主环（Major Ring） / 子环（Sub-Ring）
- 数据 VLAN：业务数据 VLAN
- R-APS 报文级别：默认
7（最高优先级） - 协议版本：默认
V2
⚠️ 环网一致性要求：一个 ERPS 环内所有交换机的 物理环 ID + R-APS 通道 + STG ID 必须保持一致，否则环网无法正常工作！
五、其他功能模块一览（Other Function Modules）
🔧 端口管理（Port Management）
✓ 端口使能 / 禁用
✓ 端口速率 / 双工模式
✓ 端口流控（Flow Control）
✓ 端口镜像（Port Mirroring）
✓ 端口隔离（Port Isolation）
✓ 风暴控制（Storm Control）
✓ 端口限速（Rate Limit）
✓ 巨型帧（Jumbo Frame）
✓ 端口统计 / 状态
✓ SFP 模块信息（DDM）
🔧 组播管理（Multicast Management）
✓ IGMP Snooping v1/v2/v3
✓ MLD Snooping v1/v2
✓ 组播 VLAN（MVR）
✓ 组播过滤
✓ 组播组限制
✓ 快速离开（Fast Leave）
✓ 查询器（Querier）
🔧 高级管理（Advanced Management）
✓ QoS（802.1p / DSCP）
✓ ACL 访问控制列表
✓ 802.1x 端口认证
✓ AAA（RADIUS / TACACS+）
✓ DHCP Snooping
✓ ARP Inspection
✓ IP Source Guard
✓ BPDU Guard / Root Guard
✓ 端口安全（Port Security）
✓ LLDP / LLDP-MED
🔧 系统管理（System Management）
✓ 用户设置（多用户 + 权限分级）
✓ 网络设置（IPv4 / IPv6）
✓ 系统时间（NTP 同步）
✓ 系统日志（Syslog）
✓ 告警 / Trap 推送
✓ 配置文件备份 / 恢复
✓ 固件升级（Firmware Upgrade）
✓ 恢复出厂设置（Factory Reset）
✓ SSH / Telnet / Console
✓ SNMPv2c / SNMPv3
六、产品优势总结（Product Advantages）
- ✅ 全千兆线速转发 — 所有端口均支持 10/100/1000Mbps 自适应
- ✅ 7 种端口配置 — 2光4电 / 2光8电 / 4光8电 / 8光8电 / 8光16电 / 16光8电4复用 / 24电4复用
- ✅ 二层 Web 智能网管 — 默认 192.168.10.12/24，admin/admin 登录
- ✅ 完整 VLAN 支持 — Access / Trunk / Hybrid / Voice VLAN / MAC VLAN / IP VLAN / GVRP
- ✅ 完整生成树协议 — STP / RSTP / MSTP 三种版本
- ✅ ERPS 环网保护 — ITU-T G.8032 标准，< 50ms 保护切换
- ✅ PTP 精确时间协议 — IEEE 1588v2 支持
- ✅ 链路聚合 — 静态聚合 + LACP 动态聚合
- ✅ 环路保护 — 防止二层网络环路
- ✅ 完善的安全特性 — ACL / 802.1x / 端口安全 / DHCP Snooping / ARP Inspection / IP Source Guard / BPDU Guard / Root Guard
- ✅ 完善的管理方式 — Web / SSH / Telnet / Console / SNMPv2c / SNMPv3
- ✅ 光电混合端口 — 灵活适配各种网络架构
七、典型应用场景（Typical Applications）
- 中小企业网：办公网络 + 部门 VLAN 隔离 + 互联网接入
- 智能楼宇：办公 + 监控 + 门禁 + 楼宇自动化集成
- 校园网：教学楼 + 宿舍 + 实验室 + 图书馆多业务承载
- 工业自动化：工厂车间 + 设备联网 + 监控 + 工业控制
- 安防监控：园区监控 + 门禁 + 周界 + 报警系统集成
- 数据中心接入：服务器接入层 + 存储网络 + KVM 接入
- 环网保护场景：电力 / 交通 / 城市轨道交通 / 工业环网冗余保护
