产品描述
F-tone Networks FTQD-4H-ZR/ZR+ 系列是一款 QSFP-DD 封装的单载波 100-400G 相干可插拔光模块，符合 QSFP-DD MSA 和 QSFP-DD 硬件规范，基于 DP-16QAM 调制、偏振分集相干内差检测和先进电子链路均衡技术。
在主机侧，该模块支持 4×100GE、1×200GE 和 1×400GE 多种信号类型。在线路侧，支持 400G 接口适配级联前向纠错（CFEC）编码和 100-400G 接口适配开放前向纠错（OFEC）。
400ZR+ QSFP-DD 模块用于支持 DCI（数据中心互联）应用中的 DWDM 光传输，提供行业标准小封装的 400GE 传输能力，适用于高性能 DCI 交换机和路由器。集成的 100GE 客户端复用功能使其可作为高度集成的转发器用于数据中心互联。
工作模式

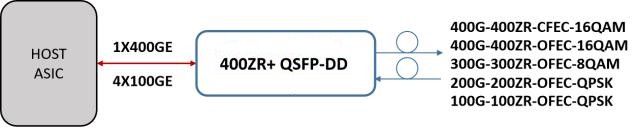

该模块作为以太网收发器工作，支持主机/客户端接口的 1×400GE 和 4×100GE 模式，最高可达配置的线路侧光容量。
线路侧模式
| 媒体通道接口 | 线路 | FEC | 增强模式 |
|---|---|---|---|
| 400G-400ZR-oFEC-16QAM-1-E | 400ZR+ | OFEC | ✓ |
| 400G-400ZR-oFEC-16QAM-1-S | 400ZR+ | OFEC | ✓ |
| 400G-400ZR-oFEC-16QAM-0-S | 400ZR+ | OFEC | ✓ |
| 400G-400ZR-CFEC-16QAM-0-S | 400ZR | CFEC | ✓ |
| 300G-300ZR-oFEC-8QAM-1-E | 300ZR+ | OFEC | ✓ |
| 300G-300ZR-oFEC-8QAM-1-S | 300ZR+ | OFEC | ✓ |
| 200G-200ZR-oFEC-QPSK-1-S | 200ZR+ | OFEC | ✓ |
| 100G-100ZR-oFEC-QPSK-1-S | 100ZR+ | OFEC | ✓ |
主机侧模式
| 客户端接口 | 通道 | FEC | 调制 |
|---|---|---|---|
| 4×100GE | 4×100GAUI-2 | RS(544,514) | PAM4 |
| 3×100GE | 3×100GAUI-2 | RS(544,514) | PAM4 |
| 2×100GE | 2×CAUI-4 | RS(528,514) | NRZ |
| 1×400GE | 400GAUI-8 | RS(544,514) | PAM4 |
光接口规格
| 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 发射器 | |||||
| 波特率 | Per IQ modulator | 28 | – | 60.14 | Gbaud |
| 调制格式（OIF-400ZR） | – | DP-16QAM | – | ||
| 调制格式（OpenZR+） | – | DP-16QAM / DP-8QAM / DP-QPSK | – | ||
| 平均调制输出功率（400ZR-oFEC-1-E） | – | -13 | -11 | -9 | dBm |
| 平均调制输出功率（400ZR-oFEC-1-S） | – | -13 | -11 | -9 | dBm |
| 平均调制输出功率（400ZR-oFEC-0-S） | – | -10 | -8 | -6 | dBm |
| 平均调制输出功率（400ZR-CFEC） | – | -10 | -8 | -6 | dBm |
| 平均调制输出功率（300ZR-oFEC-1-E） | – | -12 | -10 | -8 | dBm |
| 平均调制输出功率（200ZR-oFEC） | – | -10.5 | -8.5 | -6.5 | dBm |
| 平均调制输出功率（100ZR-oFEC） | – | -6 | -4 | -2 | dBm |
| 关闭输出功率 | Tx disabled | – | – | -30 | dBm |
| 频率范围 | – | 191.3 | – | 196.1 | THz |
| 信道间隔 | C-Band 可调谐 | – | 6.25 | – | GHz |
| 载波频率微调步长 | C-Band 可调 | – | 0.11 | – | GHz |
| 频率精度 | – | -1.5 | – | 1.5 | GHz |
| 频率微调范围 | 亮调谐 | -6 | – | 6 | GHz |
| 洛伦兹线宽 | Tx and LO | – | 300 | – | kHz |
| 光发射器开启时间 | 冷启动 | – | 114 | – | s |
| 光发射器关闭时间 | Tx_DIS activated | – | 25 | – | ms |
| 光回波损耗 | 朝向模块 | 21 | – | – | dB |
| 接收器 | |||||
| 接收动态范围（400ZR） | 噪声受限链路 | -12 | – | 0 | dBm |
| 接收动态范围（400ZR） | 损耗受限链路 | -20 | – | 0 | dBm |
| 接收动态范围（400ZR+） | – | -12 | – | 0 | dBm |
| 接收动态范围（300ZR+） | – | -15 | – | 0 | dBm |
| 接收动态范围（200ZR+） | – | -18 | – | 0 | dBm |
| 接收动态范围（100ZR+） | – | -18 | – | 0 | dBm |
| 所需 OSNR（400ZR-oFEC-1-E） | – | – | 23.1 | – | dB/0.1nm |
| 所需 OSNR（400ZR-CFEC） | – | – | 26 | – | dB/0.1nm |
| 所需 OSNR（300ZR-oFEC-1-E） | – | – | 19.5 | – | dB/0.1nm |
| 所需 OSNR（200ZR-oFEC） | – | – | 15 | – | dB/0.1nm |
| 所需 OSNR（100ZR-oFEC） | – | – | 11.8 | – | dB/0.1nm |
| 色散容限（400ZR-oFEC） | – | 13 | – | – | ns/nm |
| 色散容限（300ZR-oFEC） | – | 26 | – | – | ns/nm |
| 色散容限（200ZR-oFEC） | – | 50 | – | – | ns/nm |
| PMD 容限（400ZR） | – | 16 | – | – | ps |
| PMD 容限（400ZR+） | – | 30 | – | – | ps |
| PDL 容限（峰值） | – | – | 3.5 | – | dB |
| 光 Rx LOS 阈值 | Channel Power | -28 | – | -26 | dBm |
| LO 到 RX 端口泄漏 | – | – | – | -32 | dBm |
| 信号输入监测精度 | -22dBm ~ +1dBm | -2.5 | – | 2.5 | dB |
| 光回波损耗 | – | 24 | – | – | dB |
光接口定义
| 名称 | 类型 | 描述 |
|---|---|---|
| TX | LC/UPC | 光信号输出 |
| RX | LC/UPC | 光信号输入 |
高速电气接口
主机/客户端接口高速信号由 8 对发送和 8 对接收差分对组成，标识为 TX[7:0][p,n] 和 RX[7:0][p,n]。符合 IEEE Std 802.3-2018 Annex 86A/120E/120C、OIF-CEI-28G-VSR、OIF-CEI-56G-VSR 等规范。
Rx[1:8](p/n)：QSFP-DD 接收器数据输出，AC 耦合 100Ω 差分线，差分电压摆幅≤900mVpp。
Tx[1:8](p/n)：QSFP-DD 发送器数据输入，AC 耦合 100Ω 差分线，内部 100Ω 差分端接。
环境规格
| 参数 | 规格 | 单位 | 备注 |
|---|---|---|---|
| 工作温度 | 0 ~ +70 | °C | 壳体温度 |
| 工作湿度 | 5 ~ 85 | %RH | – |
| 存储温度 | -40 ~ +85 | °C | – |
| 存储湿度 | 5 ~ 85 | %RH | – |
功耗规格
| 参数 | 规格 | 单位 | 备注 |
|---|---|---|---|
| 电源电压 | 3.135 ~ 3.465 | V | – |
| 电源噪声 | 1 | % | – |
| 工作功耗（OIF 400ZR） | ≤18 | W | – |
| 工作功耗（Open ZR+） | ≤21 | W | – |
| 低功耗模式 | ≤2.75 | W | – |
产品外观
机械尺寸
QSFP-DD 模块设计为插入带散热片的 host cage 组件，完整机械规格详见 QSFP MSA 文档。
订购信息
| 型号 | 描述 |
|---|---|
| FTQD-4H-ZR+ | 400G, DWDM C-Band 可调谐 OpenZR+ 模块 |
| FTQD-4H-ZR | 400G, DWDM C-Band 可调谐 400ZR 模块 |
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com
本产品为400G QSFP-DD相干光模块产品线，详细信息，请联系我们的销售人员，谢谢！
