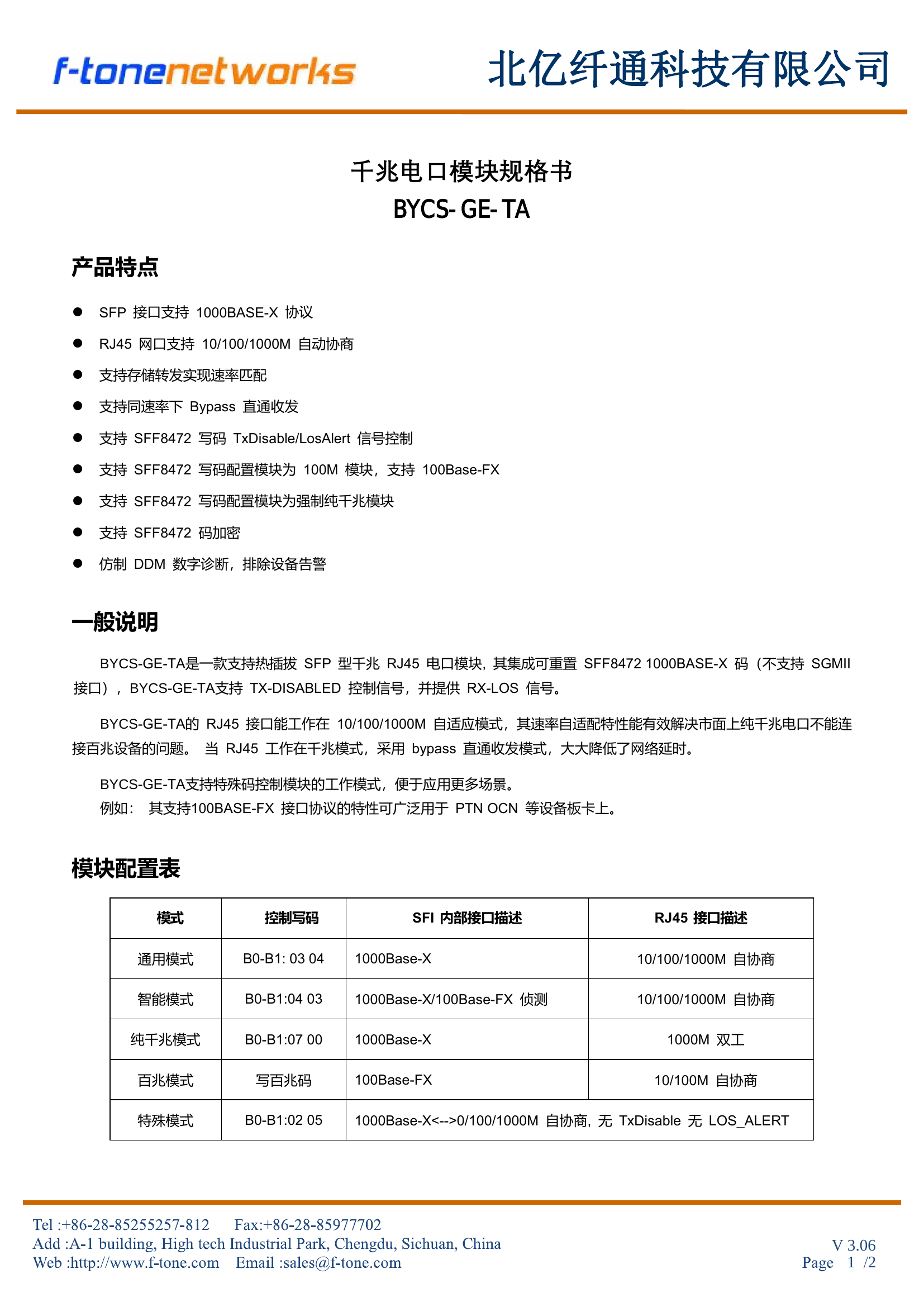

产品描述
BYCS-GE-TA 是一款支持热插拔的 SFP 型千兆 RJ45 电口模块，集成可重置 SFF8472 1000BASE-X 码（不支持 SGMII 接口），支持 TX-DISABLED 控制信号，并提供 RX-LOS 信号。
RJ45 接口工作在 10/100/1000M 自适应模式，速率自适配特性可有效解决纯千兆电口无法连接百兆设备的问题。当 RJ45 工作在千兆模式时，采用 Bypass 直通收发模式，大幅降低网络延时。
产品特点
- SFP 接口支持 1000BASE-X 协议
- RJ45 网口支持 10/100/1000M 自动协商
- 支持存储转发实现速率匹配
- 支持同速率下 Bypass 直通收发
- 支持 SFF8472 写码 TxDisable/LosAlert 信号控制
- 支持 SFF8472 写码配置模块为 100M 模块，支持 100Base-FX
- 支持 SFF8472 写码配置模块为强制纯千兆模块
- 支持 SFF8472 码加密
- 仿制 DDM 数字诊断，排除设备告警
工作模式配置
| 模式 | 控制写码 | SFI 内部接口 | RJ45 接口 |
|---|---|---|---|
| 通用模式 | B0-B1: 0304 | 1000Base-X | 10/100/1000M 自协商 |
| 智能模式 | B0-B1: 0403 | 1000Base-X / 100Base-FX 侦测 | 10/100/1000M 自协商 |
| 纯千兆模式 | B0-B1: 0700 | 1000Base-X | 1000M 双工 |
| 百兆模式 | 写百兆码 | 100Base-FX | 10/100M 自协商 |
| 特殊模式 | B0-B1: 0205 | 1000Base-X | 0/100/1000M 自协商，无 TxDisable 无 LOS_ALERT |

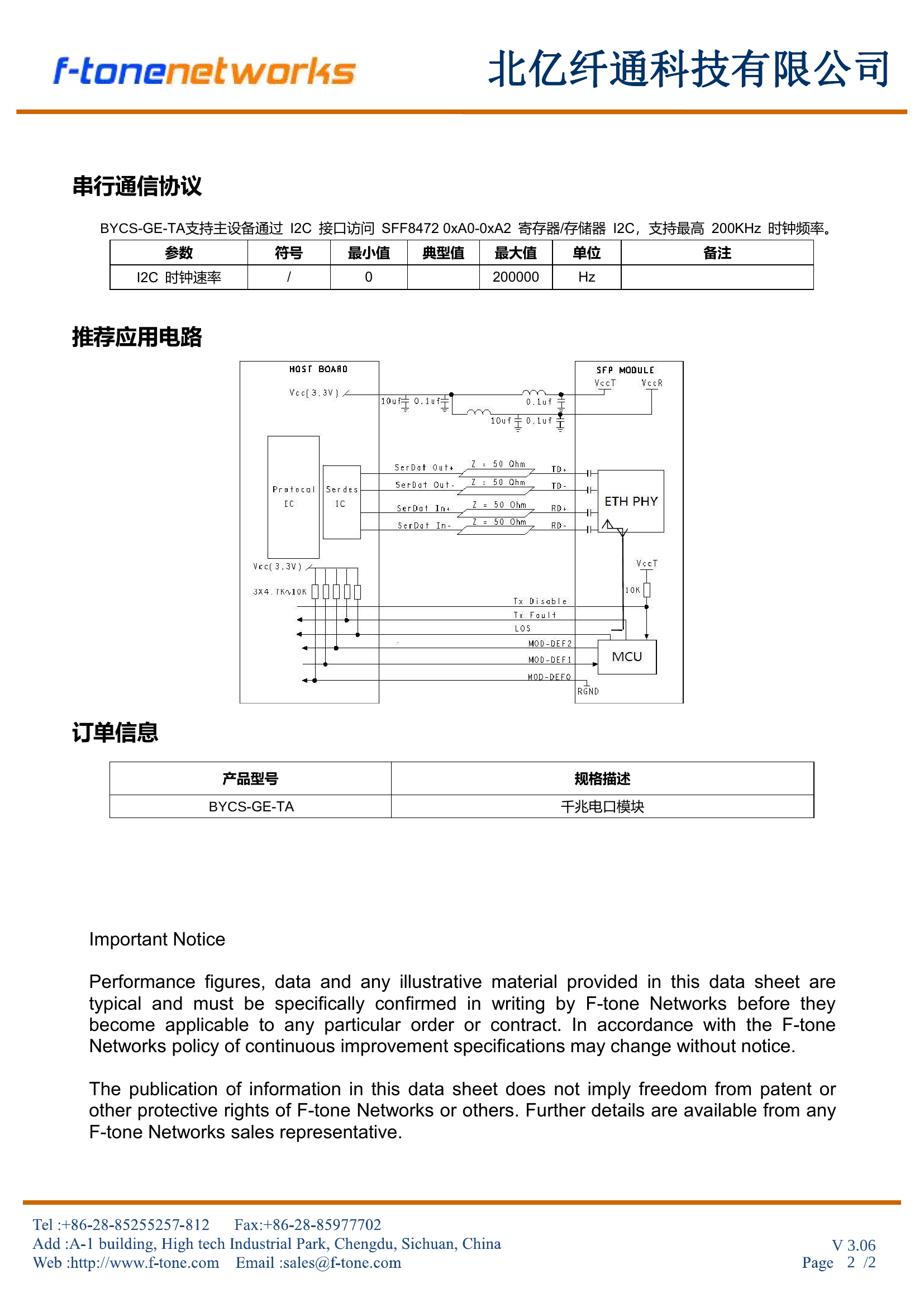

串行通信协议
BYCS-GE-TA 支持主设备通过 I2C 接口访问 SFF8472 0xA0-0xA2 寄存器/存储器，I2C 最高支持 200KHz 时钟频率。
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| I2C 时钟速率 | / | 0 | 200000 | – | Hz |
产品图片
订购信息
| 产品型号 | 规格描述 |
|---|---|
| BYCS-GE-TA | 千兆电口模块 |
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com
本产品为光模块产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
