FT-TNS5500D-24T4GT-P110 28口百兆千兆混合二层EN50155工业以太网交换机

FT-TNS5500D-24T4GT-P110是二层工业以太网交换机。产品符合EN50155和

EN50121行业标准要求。以太网接口采用牢固可靠的M12形式，可适用有剧烈震动和冲击的

使用场景。该产品提供千兆BypassM12接口和百兆M12接口，支持110VDC电源输入，采

用壁挂式安装方式，能满足不同应用现场的需求。

网管系统支持多种网络协议和行业标准，如静态路由、NAT、Ring、STP/RSTP/MSTP、

GMRP、ERPS、DHCPServer/Snooping/Relay、VLAN、QoS、IGMP、IGMPSnooping、

LLDP、链路聚合、端口镜像等；拥有完善的管理功能，支持端口配置、端口统计、端口IP

绑定、访问控制、802.1X认证、网络诊断、快速配置、在线升级等；可支持CLI、WEB、Telnet、

SNMP、SSH等访问方式。网管系统界面设计友好，操作简单方便，能带给您良好的用户体

验。

当端口出现链路故障时，ALM告警灯会高亮发出警报，同时继电器连接的报警设备也会

发出告警，以便现场快速的排查故障。硬件采用无风扇、低功耗、宽温设计，外置散热片提

供优越的散热性能。该设备通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工

业现场环境，可广泛应用于列车网络、信号、车载PIS、CCTV等系统。

特点和优势

● SNMPv1/v2c/v3用于不同级别的网络管理

● RMON可用于高效灵活的网络监控

● 端口镜像可对数据进行分析和监视，便于在线调试

● QoS允许实时流量分类和优先级

● LLDP可实现自动拓扑发现，便于可视化管理

● DHCP服务器可用于分配不同策略的IP地址

● 文件管理便于对设备快速配置和在线升级

● 端口统计可用于端口实时流量统计

● ARP可用于MAC地址解析

● 用户密码可对用户分级管理，提高设备管理安全性

● 访问控制ACL可增强网络的灵活性和安全性

● 风暴抑制可抑制广播、未知组播和未知单播

● SSHD配置可实现加密传输数据，防止DNS和IP欺骗

● TELNET配置和SSH配置可保证数据的访问安全

● VLAN可通过设置来简化网络规划

● 链路聚合可增加网络带宽，增强网络连接的可靠性，以实现最佳带宽利用率

● 端口限速能合理分配网络带宽，防止不可预知的网络状态

● 端口隔离可对网络通信中的不同端口进行隔离，实现网络流量的分离和管理。

● Ring、ERPS和STP/RSTP/MSTP可实现网络冗余，防止网络风暴

● Smart-link通过主备链路冗余备份，实现了快速的链路切换，提高网络可靠性

特点和优势

• SNMPv1/v2c/v3用于不同级别的网络管理
• RMON可用于高效灵活的网络监控
• 端口镜像可对数据进行分析和监视，便于在线调试
• QoS允许实时流量分类和优先级
• LLDP可实现自动拓扑发现，便于可视化管理
• DHCP服务器可用于分配不同策略的IP地址
• 文件管理便于对设备快速配置和在线升级
• 端口统计可用于端口实时流量统计
• ARP可用于MAC地址解析
• 用户密码可对用户分级管理，提高设备管理安全性
• 访问控制ACL可增强网络的灵活性和安全性
• 风暴抑制可抑制广播、未知组播和未知单播
• SSHD配置可实现加密传输数据，防止DNS和IP欺骗
• TELNET配置和SSH配置可保证数据的访问安全
• VLAN可通过设置来简化网络规划
• 链路聚合可增加网络带宽，增强网络连接的可靠性，以实现最佳带宽利用率
• 端口限速能合理分配网络带宽，防止不可预知的网络状态
• 端口隔离可对网络通信中的不同端口进行隔离，实现网络流量的分离和管理。
• Ring、ERPS和STP/RSTP/MSTP可实现网络冗余，防止网络风暴
• Smart-link通过主备链路冗余备份，实现了快速的链路切换，提高网络可靠性
• 通过Ping、Traceroute、网线诊断可进行网络诊断和故障排查
• Bypass功能可防止供电故障导致的通信中断
• NAT将私有IP地址映射到外部网络合法IP地址，减缓可用IP地址空间
• 802.1X认证、MAC端口锁定可增强网络的灵活性和安全性

规格参数

项目	参数/说明
	10Base-T，遵循IEEE802.3 100Base-TX，遵循IEEE802.3u 1000Base-T，遵循IEEE802.3ab 流控，遵循IEEE802.3x 生成树，遵循IEEE802.1D 快速生成树，遵循IEEE802.1w 多生成树，遵循IEEE802.1s VLAN，遵循IEEE802.1Q QoS，遵循IEEE802.1p 802.1X认证，遵循IEEE802.1X LLDP，遵循IEEE802.1AB LACP，遵循IEEE802.3ad ERPS，遵循ITU-TG.8032
	SNMPv1/v2c/v3集中管理设备、RMON、端口镜像、QoS、LLDP、D
	DHCPRelay、文件管理、端口统计、日志信息、静态ARP、文件管理、日志 管理、端口统计、环回接口
安全技术	用户权限分级、ACL、NAT、802.1X认证、DHCPSnooping、SSHD配置、Telnet 配置、环路检测、链路震荡保护、聚合保护、端口告警、电源告警、温度告警、 网络负载告警
交换功能	802.1QVLAN、链路聚合、端口限速、流控、端口隔离、风暴抑制
单播技术 I	Pv4、IPv6
冗余技术	Ring、MRP、STP/RSTP/MSTP、ERPS
故障诊断	Ping、Traceroute、网线诊断
时间管理	NTP、时区配置
接口	百兆M12：10/100Base-T(X)，M12（Female），4-PinD-Coded，自动流量控 制，全/半双工模式、MDI/MDI-X自动侦测 千兆M12：10/100/1000Base-T(X)，M12（Female），8-PinX-Coded，自动流 速控制，全/半双工模式、MDI/MDI-X自动侦测；支持两组Bypass 功能 RELAY接口：M12（Female），4-PinD-Coded，支持1路继电器告警输出， 电流负载能力为1A@30VDC或0.3A@125VAC Console口：CLI命令行管理口（RS-232），M12（Female），4-PinD-Coded
指示灯	电源指示灯、告警指示灯、运行指示灯、接口指示灯
交换属性	传输方式：存储转发 MAC地址：32K 缓存：32Mbit 背板带宽：90Gbps 交换时延：<10μs
电源	电源范围：2路110VDC（66~156VDC）电源输入 连接方式：M12（Male），4-PinA-Coded 连接保护：防反接
功耗	常温空载：19.57W@110VDC 常温满载：24.19W@110VDC 高温空载：21.89W@110VDC 高温满载：26.72W@110VDC
工作环境	工作温度：-40~75℃
	存储温度：-40~85℃ 相对湿度：5%~95%（无凝露）
机械结构	外壳：IP67防护等级，金属外壳 安装：壁挂式安装 尺寸（宽×高×深）：260mm×160mm×92.7mm 重量：2.684kg
行业标准	IEC61000-4-2(ESD，静电放电抗扰度)，Level4  接触放电：±8kV  空气放电：±15kV IEC61000-4-4(EFT，电快速瞬变脉冲抗扰度)，Level4  电源：±4kV  电口：±2kV IEC61000-4-5(Surge，浪涌冲击抗扰度)，Level4  电源：共模±4kV，差模±4kV  电口：共模±4kV，差模±2kV 冲击：IEC60068-2-27 自由落体：IEC60068-2-31 震动：IEC60068-2-6
认证	CE、FCC、RoHS、EN50155、EN50121-3-2、IEC61373、EN45545
质保	5年

订购信息

型号	百兆M12	千兆BypassM12	电源
FT-TNS5500D-24T4GT-P110	24	4	2路110VDC （66~156VDC）

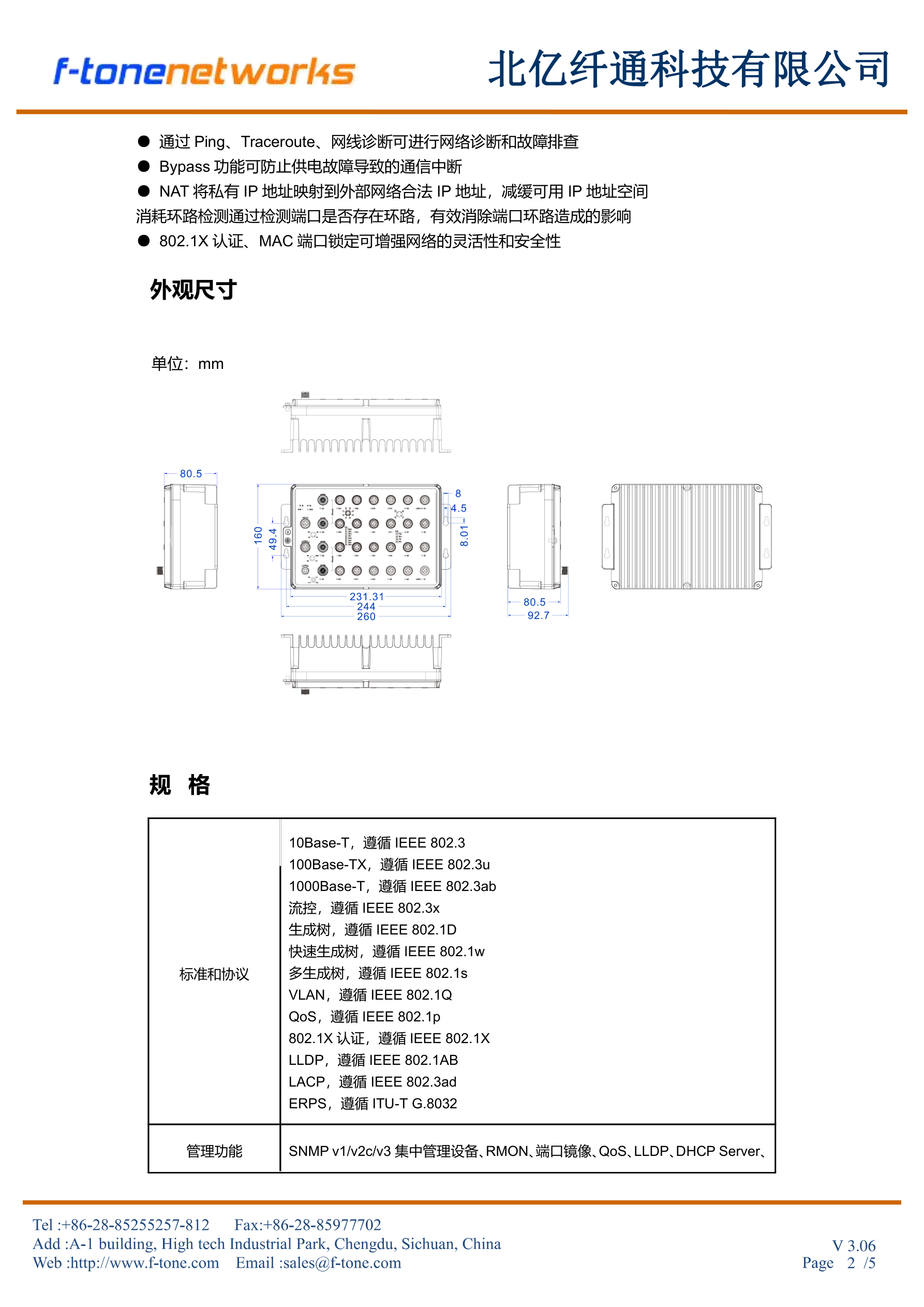

外观尺寸
