FTTR-13L2-xxxx-xx 10Mb/s 单模双接收 1×9 光收发器

产品描述

F-tone Networks 的 FTTR-13L2-xxxx-xx 系列是一款 10Mb/s 单模双接收 1×9 光收发器模块，专为低速工业控制光纤传输设计。该模块采用标准 1×9 封装，支持 SC/FC/ST 或尾纤型光接口，接口电平兼容标准 TTL 和 CMOS 电平，供电可选 +3.3V 或 +5V。

模块具有极低功耗设计，传输速率低至 DC 直流，上限速率最高可达 10Mb/s，满足各类特殊工业控制应用需求。双接收设计提高了系统可靠性。

产品特性

  • SC/FC/ST 或尾纤型光接口
  • 单模双接收光模块
  • +3.3V 或 +5V 供电
  • 接口电平兼容标准 TTL 电平和 CMOS 电平
  • 标准 1×9 管脚封装
  • 极低功耗设计，满足特殊要求
  • 传输速率低至 DC 直流，上限速率最高可达 10Mb/s

应用领域

  • 工业控制的 RS232、RS485 等单片机
  • 适用于 DC 到 10M 工业控制
  • 电力控制
  • 其他光纤传输

绝对最大额定值

参数 符号 最小值 最大值 单位
工作电压（3.3V型） VCC 0 +3.5 V
工作电压（5V型） VCC 0 +6 V
存储温度 TS -40 +85 ℃
相对湿度 RH 5 95 %
引线焊接温度 T – 260 ℃
引线焊接时间 t – 10 S

推荐工作条件

参数 符号 最小值 典型值 最大值 单位 备注
工作温度（标准） TC 0 – +70 ℃ 1
工作温度（工业） TC -40 – +85 ℃ 2
供电电压（3.3V） VCC 3.15 3.3 3.45 V –
供电电压（5V） VCC 4.75 5 5.25 V –
供电电流 ICC – – 61 mA –
数据速率 B DC – 10 Mbps –

备注：1. 标准型 0℃~+70℃ 2. 工业级 -40℃~+85℃

发射部分光学参数

（T=25℃, VCC=4.75~5.25V(+5V) 或 VCC=3.1~3.5V(+3.3V)）

参数 符号 最小值 典型值 最大值 单位 备注
中心波长 λp 1260 1310 1360 nm –
光谱宽度（FWHM） Δλ – – 4 nm –
光发射功率 Po -9 – -3 dBm 20KM
消光比 Er 9 – – dB –
相对强度噪声 RIN – – -117 dB/Hz –
工作电流 ICC – 55 – mA –
眼图 – 符合 ITU-T G.957 –
数据输入 – TTL/LVTTL –

发射部分电气参数

参数 符号 最小值 典型值 最大值 单位
数据输入低电压 VL 0 – 0.7 V
数据输入高电压 VH 2.4 – VCC V

接收部分光学参数

（T=25℃, VCC=4.75~5.25V(+5V) 或 VCC=3.1~3.5V(+3.3V)）

参数 符号 最小值 典型值 最大值 单位 备注
波长范围 λ 1100 – 1610 nm –
接收灵敏度 sen – – -20 dBm 20KM
最大输入功率（饱和） Pmax -3 – – dBm –
信号检测断言电平 Pa(SD H-L) – – -20 dBm –
信号检测去断言电平 Pd(SD L-H) -25 – – dBm –
信号检测迟滞 Phys – 1 – dB –
工作电流 ICC – 6 – mA –
数据输出 – TTL/LVTTL –
告警输出 – TTL/LVTTL –

备注：1. 光功率注入 9/125μm 单模光纤。2. 输出功率和灵敏度可根据需求定制。

接收部分电气参数

参数 符号 最小值 典型值 最大值 单位
数据输出低电压 VL – – 0.7 V
数据输出高电压（3.3V） VH 3 – VCC V
数据输出高电压（5V） VH 4.5 – VCC V

速率、波长与传输距离

型号 数据速率 工作波长 灵敏度 传输距离
FTTR-13L2-20xx-xx 10Mb/s SM 1310nm ≤-20 dBm 20km
FTTR-13L2-40xx-xx 10Mb/s SM 1310nm ≤-20 dBm 40km

管脚定义

管脚 管脚名称 电平 说明
1 GNDR – 接收部分接地脚
2 RD TTL/LVTTL 接收部分数据输出
3 NC – 不接
4 SD TTL/LVTTL 信号检测，低电平表示无光
5 VCCR – 接收部分正电源
6 VCCT – 发送部分正电源
7 NC – 不接
8 TD TTL/LVTTL 发送部分数据输入
9 GNDT – 发送部分接地脚

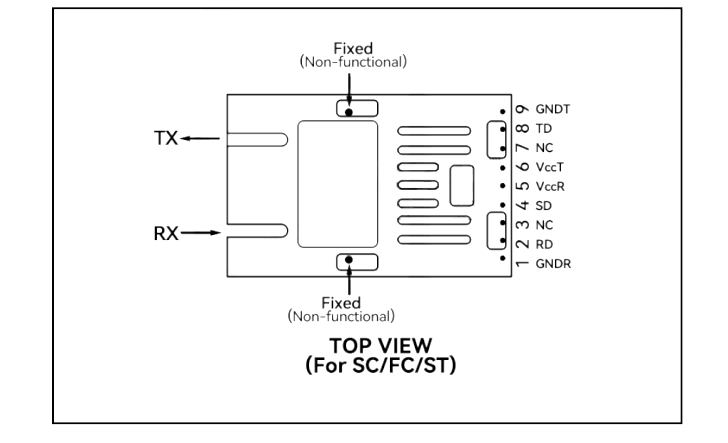

顶视图

FTTR-13L2 顶视图

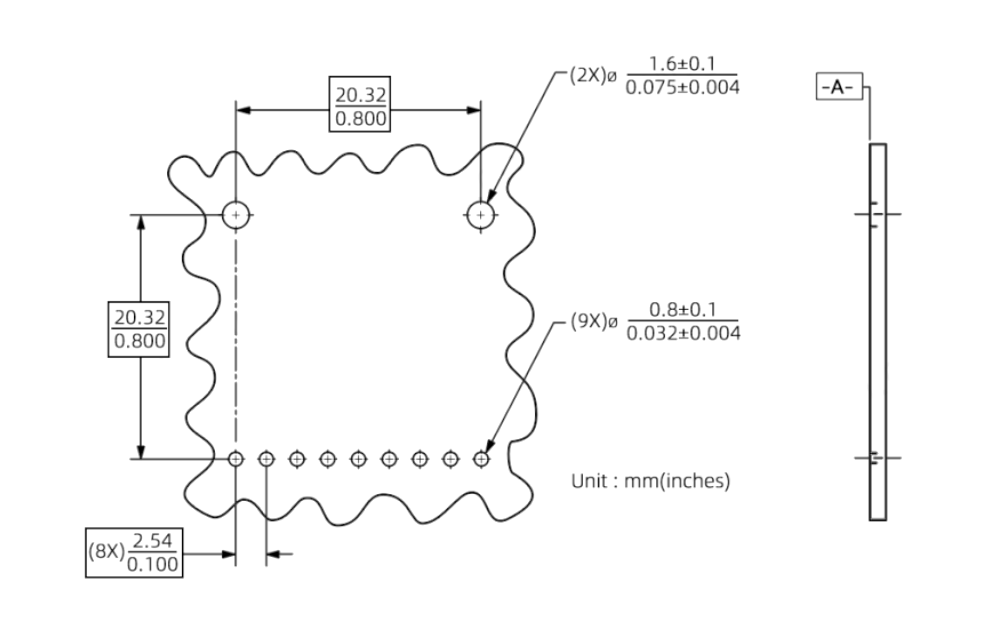

推荐PCB孔位布局

FTTR-13L2 推荐PCB孔位布局

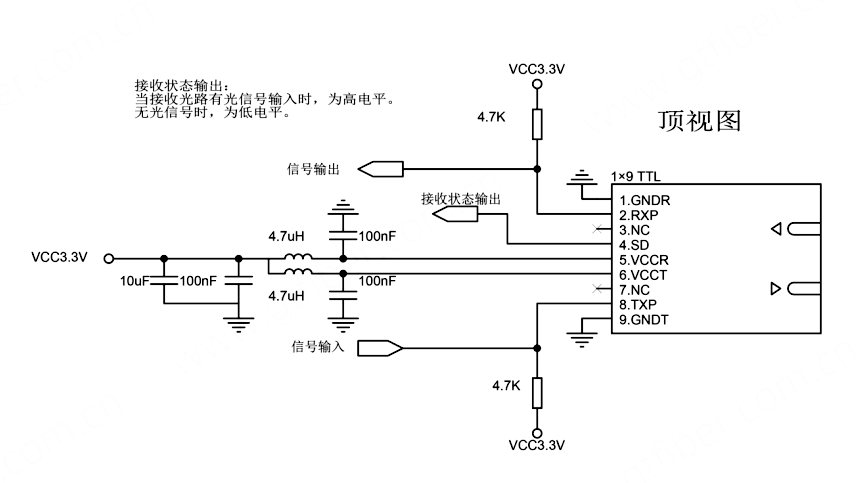

接口电路

FTTR-13L2 接口电路

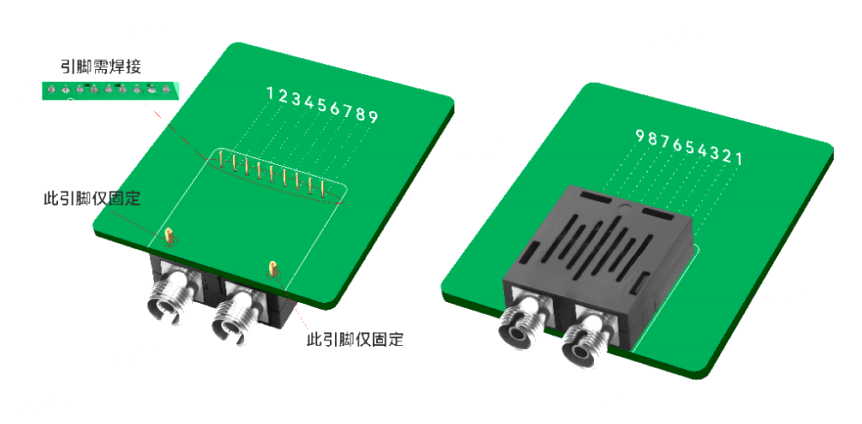

焊接安装说明

光模块推荐安装在客户主板边缘，光口伸出板边并与客户外壳开孔匹配加固。

焊接注意事项：

  • 可波峰焊，焊接温度不超过260℃，时间不超过10s
  • 可手工焊接，操作前需清洁焊盘（用乙醇清洗，待完全挥发后焊接）
  • 操作人员需佩戴防静电腕带、防静电指套或手套
  • 将光模块按定位孔、焊接孔位置插入PCB板
  • 清洗、焊接时，光接口必须带防尘帽

外形尺寸及接口定义

双收 SC 型接口

FTTR-13L2 SC型接口外形尺寸

双收 FC 型接口（工业级）

FTTR-13L2 FC型接口外形尺寸

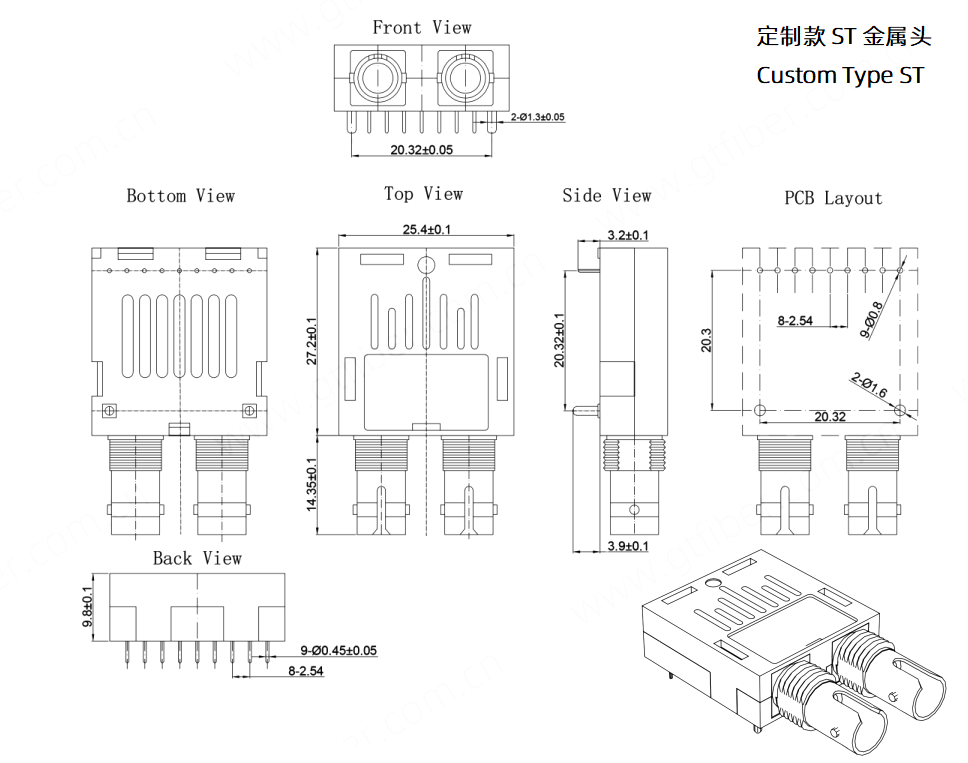

双收 ST 型接口（工业级）

FTTR-13L2 ST型接口外形尺寸

订购信息

型号 产品描述
FTTR-13L2-20-xx 1×9 10M SM 1310nm 20KM 0℃~+70℃ SC(FC/ST)可选
FTTR-13L2-40-xx 1×9 10M SM 1310nm 40KM 0℃~+70℃ SC(FC/ST)可选
FTTR-13L2-20I-xx 1×9 10M SM 1310nm 20KM -40℃~+85℃ SC(FC/ST)可选
FTTR-13L2-40I-xx 1×9 10M SM 1310nm 40KM -40℃~+85℃ SC(FC/ST)可选
公司名：北亿纤通 | F-tone Networks
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com

本产品为光模块产品线，详细信息，请联系我们的销售人员，谢谢！

Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
