产品描述
F-tone Networks 的 FTCS-1312G-20D 视频 SFP 光收发器专为广播级视频传输设计，支持 50Mbps 到 11.88Gbps 数据速率，兼容 SMPTE ST 2082-1（12G UHD-SDI）、ST 2081-1（6G UHD-SDI）、ST 424（3G-SDI）、ST 292-1（HD-SDI）和 ST 259（SD-SDI）标准。支持 SDI 病理测试图案信号。
收发器由三部分组成：DFB 激光器、PIN 光电探测器集成跨阻前置放大器（TIA）、Reclocker 和 MCU 控制器。金属外壳设计提供更低 EMI，内置 Reclocker 确保信号完整性。
产品特性
- 支持 SD/HD/3G/6G/12G-SDI SFP 收发器
- 兼容 SMPTE ST 259、ST 292-1、ST 424、ST 2081 和 ST 2082
- 金属外壳，更低 EMI
- 1310nm DFB 激光器发射器
- 支持 SD-SDI、HD-SDI、3G-SDI、6G-SDI 和 12G-SDI 病理测试图案
- 符合 SFF-8472，LC 双工接口
- 接收器内置 Reclocker
- 兼容 RoHS（无铅）
- 单 3.3V 电源供电
- 热插拔 SFP 封装
- 工作温度范围：0~+70℃
应用领域
- SMPTE ST 259、ST 344、ST 292-1/2、ST 424、ST 2081-1 和 ST 2082-1 信号的串行数字光纤传输系统
- UHDTV/HDTV/SDTV 服务接口

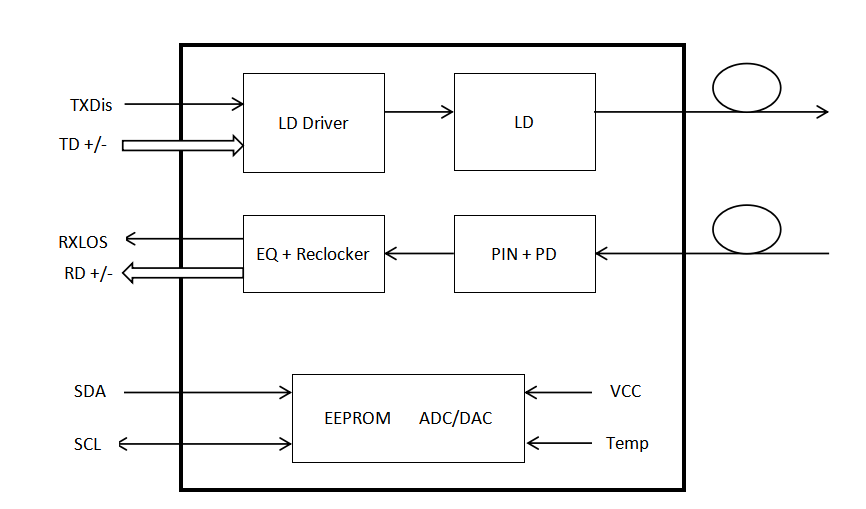

功能框图
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 电源电压 | VCC | -0.5 | 4 | V |
| 存储温度 | TS | -40 | +85 | ℃ |
| 工作湿度 | – | 5 | 85 | % |
推荐工作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作外壳温度 | TC | 0 | – | +70 | ℃ |
| 电源电压 | VCC | 3.13 | 3.3 | 3.47 | V |
| 电源电流 | ICC | – | 300 | 450 | mA |
| 数据速率 | – | – | – | 12 | Gbps |
光学与电气特性
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 发射器 | ||||||
| 中心波长 | λc | 1300 | 1310 | 1320 | nm | – |
| 光谱宽度（-20dB） | σ | – | – | 1 | nm | – |
| 边模抑制比 | SMSR | 30 | – | – | dB | – |
| 平均输出功率 | Pout | -3 | – | 1 | dBm | 1 |
| 消光比 | ER | 3.5 | – | – | dB | – |
| 数据输入差分摆幅 | VIN | 400 | – | 1000 | mV | 2 |
| 输入差分阻抗 | ZIN | 90 | 100 | 110 | Ω | – |
| 上升/下降时间（20%~80%） | ||||||
| SD-SDI | tr/tf | – | – | 1500 | ps | 3 |
| HD-SDI | tr/tf | – | – | 270 | ps | 3 |
| 3G-SDI | tr/tf | – | – | 135 | ps | 3 |
| 6G-SDI | tr/tf | – | – | 80 | ps | 3 |
| 12G-SDI | tr/tf | – | – | 45 | ps | 3 |
| 输出抖动 – 时间抖动 | ||||||
| SD-SDI | – | – | – | 0.2 | UI | 4 |
| HD-SDI | – | – | – | 1 | UI | 4 |
| 3G-SDI | – | – | – | 2 | UI | 4 |
| 6G-SDI | – | – | – | 4 | UI | 4 |
| 12G-SDI | – | – | – | 8 | UI | 4 |
| 输出抖动 – 对齐抖动 | ||||||
| SD-SDI | – | – | – | 0.2 | UI | – |
| HD-SDI | – | – | – | 0.2 | UI | – |
| 3G-SDI | – | – | – | 0.3 | UI | – |
| 6G-SDI | – | – | – | 0.3 | UI | – |
| 12G-SDI | – | – | – | 0.3 | UI | – |
| TX Disable / TX Fault | ||||||
| TX Disable 禁用 | – | 2.0 | – | VCC | V | – |
| TX Disable 使能 | – | 0 | – | 0.8 | V | – |
| TX Fault 故障 | – | 2.0 | – | VCC | V | – |
| TX Fault 正常 | – | 0 | – | 0.8 | V | – |
| 接收器 | ||||||
| 工作中心波长 | λc | 1260 | – | 1580 | nm | – |
| 接收灵敏度 @11.88Gbps | – | – | – | -11 | dBm | 5 |
| 接收灵敏度 @5.94Gbps | – | – | – | -13 | dBm | – |
| 接收灵敏度 @2.97Gbps | – | – | – | -15 | dBm | – |
| 接收过载功率 | – | – | – | 1 | dBm | 6 |
| LOS 去断言 | LOSD | – | – | -18 | dBm | – |
| LOS 断言 | LOSA | -28 | – | – | dBm | – |
| LOS 迟滞 | LOSH | 1 | – | – | dB | 4 |
| 数据输出差分摆幅 | Vout | 400 | 800 | 800 | mV | 3 |
| LOS 高电平 | – | 2.0 | – | VCC | V | – |
| LOS 低电平 | – | – | – | 0.8 | V | – |
备注：
- 1. 光功率注入单模光纤。
- 2. PECL输入，内部交流耦合和端接。
- 3. 上升和下降时间按四阶Bessel-Thompson滤波器测量，带宽为时钟频率的0.75倍。
- 4. UI表示一个周期。
- 5. 使用病理测试图案测量：11.88Gbps(4096×2160 P60,100% Bars)；5.94Gbps(4096×2160 P29.97,100% Bars)；2.97Gbps(2048×1080 P50,100% Bars)。
- 6. 内部交流耦合，SMPTE ST 2081-1/2082-1 最小输入过载功率。
时序参数
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| TX Disable 取消时间 | ton | – | – | 1 | ms |
| TX Disable 断言时间 | toff | – | – | 10 | µs |
| 初始化时间（含TX Fault复位） | tinit | – | – | 300 | ms |
| TX Fault 断言时间 | tfault | – | – | 100 | µs |
| TX Disable 到复位 | treset | 10 | – | – | µs |
| LOS 断言时间 | tloss_on | – | – | 100 | µs |
| LOS 去断言时间 | tloss_off | – | – | 100 | µs |
| 串行ID时钟频率 | fserial_clock | – | 100 | – | KHz |
| MOD_DEF (0:2) 高电平 | VH | 2 | – | VCC | V |
| MOD_DEF (0:2) 低电平 | VL | – | – | 0.8 | V |
数字诊断监控（DDM）
| 参数 | 范围 | 单位 | 精度 | 校准方式 |
|---|---|---|---|---|
| 温度 | 0 to +70 | ℃ | ±3℃ | 内部/外部 |
| 电压 | 3.0 to 3.6 | V | ±3% | 内部/外部 |
| 偏置电流 | 0 to 100 | mA | ±10% | 内部/外部 |
| 发射功率 | -3 to +1 | dBm | ±3dB | 内部/外部 |
| 接收功率 | -24 to +1 | dBm | ±3dB | 内部/外部 |
I2C总线接口
I2C总线接口使用2线串行CMOS E²PROM协议，串行接口满足以下规格：
- 支持最大时钟速率 280KHz
- 输入/输出电平兼容 LVCMOS/LVTTL 或兼容逻辑：低电平 0~0.8V，高电平 2.0~3.3V，未定义 0.8~2.0V
引脚定义
| 引脚号 | 信号名称 | 描述 | 插入顺序 | 备注 |
|---|---|---|---|---|
| 1 | VEET | 发射器地 | 1 | – |
| 2 | VEET | 发射器地 | 3 | – |
| 3 | NC | 未连接 | 3 | – |
| 4 | VEET | 发射器地 | 3 | – |
| 5 | SCL | SCL串行时钟信号 | 3 | 1 |
| 6 | SDA | SDA串行数据信号 | 3 | 1 |
| 7 | VEER | 接收器地 | 3 | – |
| 8 | LOS | 信号丢失指示 | 3 | 2 |
| 9 | NC | 未连接 | 1 | – |
| 10 | NC | 未连接 | 1 | – |
| 11 | VEER | 接收器地 | 1 | – |
| 12 | RD- | 接收数据反相输出 | 3 | 3 |
| 13 | RD+ | 接收数据输出 | 3 | 3 |
| 14 | VEER | 接收器地 | 1 | – |
| 15 | VCCR | 接收器电源 | 2 | – |
| 16 | VCCT | 发射器电源 | 2 | – |
| 17 | VEET | 发射器地 | 1 | – |
| 18 | TD+ | 发射数据输入 | 3 | 4 |
| 19 | TD- | 发射数据反相输入 | 3 | 4 |
| 20 | TX_DIS | 发射器禁用 | 1 | 5 |
备注：
- 1. SCL、SDA 需在主机板上通过 4.7k~10kΩ 电阻上拉到 3.15V~3.6V。
- 2. LOS 为开集输出，需在主机板上通过 4.7k~10kΩ 电阻上拉到 3.15V~3.6V。逻辑1表示信号丢失；逻辑0表示正常工作。
- 3. RD-/+: 差分接收器输出，内部交流耦合100Ω差分线，应在主机板上端接100Ω（差分）。
- 4. TD-/+: 差分发射器输入，内部交流耦合，模块内部100Ω差分端接。
- 5. TX_DIS 用于关闭发射器光输出，模块内部上拉 4.7k~10kΩ。低电平(0~0.8V)：发射器开启；高电平(2.0~3.465V)或悬空：发射器禁用。

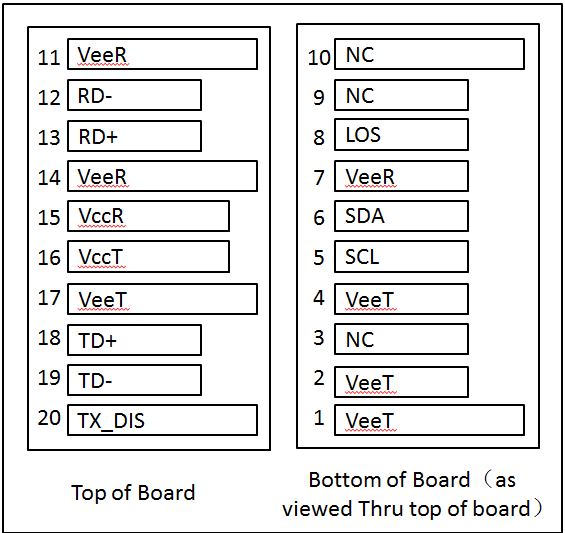

引脚定义图
模块外形尺寸
认证合规
| 特性 | 标准 |
|---|---|
| 激光安全 | IEC 60825-1:2014（第三版） |
| 环境保护 | 2011/65/EU（RoHS） |
| CE EMC | EN55032:2015, EN55035:2017, EN61000-3-2:2014, EN61000-3-3:2013 |
| FCC | FCC Part 15, Subpart B; ANSI C63.4-2014 |
| 产品安全 | EN/UL 60950-1, 第二版, 2014-10-14 |
订购信息
| 型号 | 产品描述 |
|---|---|
| FTCS-1312G-20D | SFP 光收发器, 1310nm, 12Gbps, 20km, 带DDM |
