FTCS-1512-H6Dxx 1.25G SFP 单模160KM 光收发器

产品描述

F-tone Networks 的 FTCS-1512-H6Dxx 系列 SFP 收发器是高性能、低成本的光模块，支持 1.25Gbps 数据速率，在单模光纤上传输距离可达 160km。该模块采用 1550nm DFB 激光器发射器和 APD 光电探测器集成跨阻放大器（Super TIA+APD），完全符合 SFP MSA 和 SFF-8472 数字诊断标准。

收发器由三部分组成：DFB 激光器发射器、APD 光电探测器集成跨阻前置放大器（TIA）和 MCU 控制单元。所有模块均满足 Class 1 激光安全要求。支持实时数字诊断监控功能（DDM），可监测温度、电压、偏置电流、发射功率和接收功率。

产品特性

  • 支持最高 1.25Gbps 数据速率
  • 热插拔 SFP 封装
  • 1550nm DFB 激光器和 Super TIA+APD 光电探测器，单模光纤传输距离可达 160km
  • 符合 SFP MSA 和 SFF-8472，LC 双工接口
  • 兼容 RoHS
  • 单 +3.3V 电源供电
  • 实时数字诊断监控（DDM）
  • 工作温度范围：标准型 0~+70℃，工业级 -40~+85℃

应用领域

  • 1.25Gbps 光系统
  • 千兆以太网（Gigabit Ethernet）
  • 1.063Gbps 光纤通道（Fiber Channel）
  • 其他光纤链路

功能框图

FTCS-1512-H6Dxx 收发器功能框图

绝对最大额定值

参数 符号 最小值 最大值 单位
电源电压 VCC -0.5 4.5 V
存储温度 TS -40 +85 ℃
工作湿度 – 5 85 %

推荐工作条件

参数 符号 最小值 典型值 最大值 单位
工作外壳温度（标准） TC 0 – +70 ℃
工作外壳温度（扩展） TC -20 – +80 ℃
工作外壳温度（工业） TC -40 – +85 ℃
电源电压 VCC 3.135 3.30 3.465 V
电源电流 ICC – – 300 mA
数据速率 – 0.1 – 1.25 Gbps

光学与电气特性

参数 符号 最小值 典型值 最大值 单位 备注
发射器
中心波长 λc 1530 1550 1570 nm –
光谱宽度（-20dB） Δλ – – 1 nm –
边模抑制比 SMSR 30 – – dB –
平均输出功率 Pout 1 – +5 dBm 1
消光比 ER 9.0 – – dB –
数据输入差分摆幅 VIN 180 – 1200 mV 2
输入差分阻抗 ZIN 90 100 110 Ω –
TX Disable 禁用 – 2.0 – VCC V –
TX Disable 使能 – 0 – 0.8 V –
TX Fault 故障 – 2.0 – VCC V –
TX Fault 正常 – 0 – 0.8 V –
接收器
工作中心波长 λc 1260 – 1610 nm –
接收灵敏度 – – – -32 dBm 3
接收过载功率 – – – -8 dBm 3
LOS 去断言 LOSD – – -33 dBm –
LOS 断言 LOSA -45 – – dBm –
LOS 迟滞 – 0.5 – – dB 4
数据输出差分摆幅 Vout 600 800 1000 mV 4
LOS 高电平 – 2.0 – VCC V –
LOS 低电平 – – – 0.8 V –

备注：1. 光功率注入单模光纤。2. PECL输入，内部交流耦合和端接。3. PRBS 2⁷-1 测试模式 @1250Mbps，BER ≤1×10⁻¹²。4. 内部交流耦合。

时序参数

参数 符号 最小值 典型值 最大值 单位
TX Disable 取消时间 ton – – 1 ms
TX Disable 断言时间 toff – – 10 µs
初始化时间（含TX Fault复位） tinit – – 300 ms
TX Fault 断言时间 tfault – – 100 µs
TX Disable 到复位 treset 10 – – µs
LOS 断言时间 tloss_on – – 100 µs
LOS 去断言时间 tloss_off – – 100 µs
串行ID时钟频率 fserial_clock – 100 400 KHz
MOD_DEF (0:2) 高电平 VH 2 – VCC V
MOD_DEF (0:2) 低电平 VL – – 0.8 V

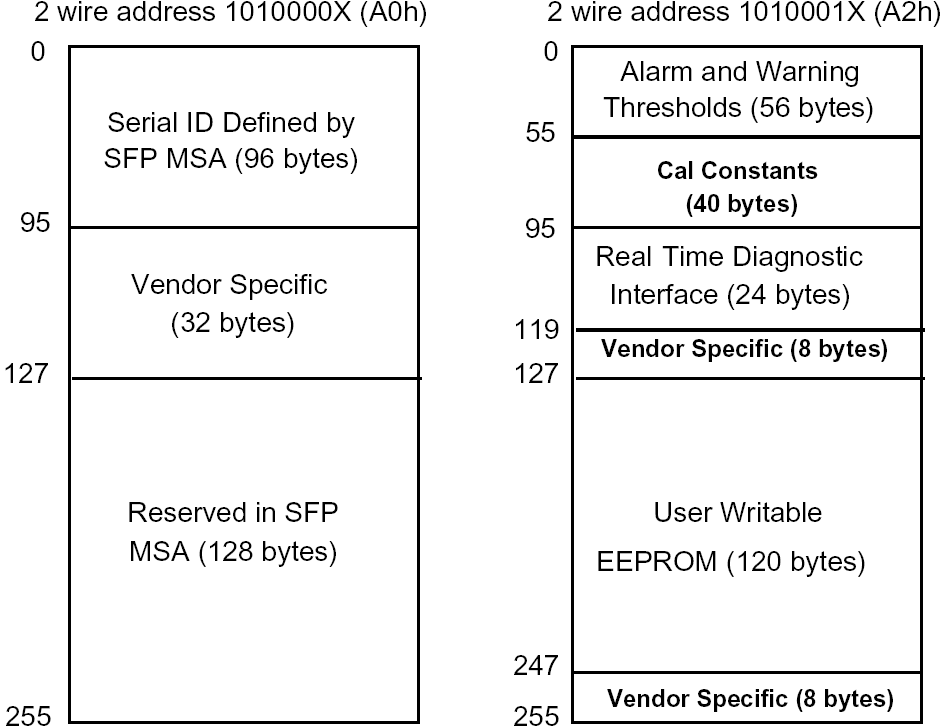

数字诊断监控（DDM）

参数 范围 单位 精度 校准方式
温度 0 to +70 / -20 to +80 / -40 to +85 ℃ ±3℃ 内部
电压 3.0 to 3.6 V ±3% 内部
偏置电流 0 to 100 mA ±10% 内部
发射功率 0 to +5 dBm ±3dB 内部
接收功率 -32 to -7 dBm ±3dB 内部

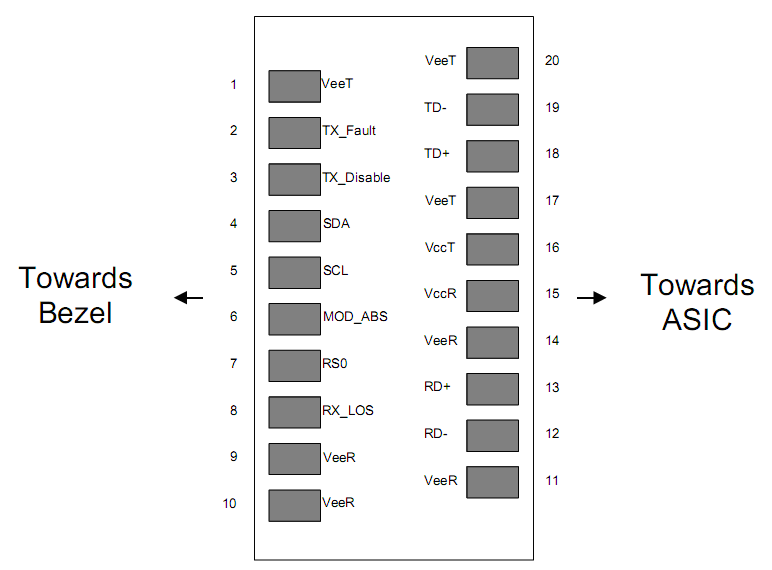

引脚定义

引脚号 信号名称 描述 插入顺序 备注
1 VEET 发射器地 1 –
2 TX FAULT 发射器故障指示 3 1
3 TX DISABLE 发射器禁用 3 2
4 SDA SDA串行数据信号 3 –
5 SCL SCL串行时钟信号 3 –
6 MOD_ABS 模块缺失，模块内部接地 3 –
7 RS0 未连接 3 –
8 LOS 信号丢失指示 3 3
9 VEER 接收器地 1 –
10 VEER 接收器地 1 –
11 VEER 接收器地 1 –
12 RD- 接收数据反相输出 3 4
13 RD+ 接收数据输出 3 4
14 VEER 接收器地 1 –
15 VCCR 接收器电源 2 –
16 VCCT 发射器电源 2 –
17 VEET 发射器地 1 –
18 TD+ 发射数据输入 3 5
19 TD- 发射数据反相输入 3 5
20 VEET 发射器地 1 –

备注：

  • 1. TX Fault 为开集输出，需在主机板上通过 4.7k~10kΩ 电阻上拉到 2.0V~VCC+0.3V。逻辑0表示正常工作；逻辑1表示激光器故障。
  • 2. 激光输出禁用：TDIS >2.0V 或悬空；使能：TDIS <0.8V。
  • 3. LOS 为开集输出，需在主机板上通过 4.7k~10kΩ 电阻上拉到 2.0V~3.6V。逻辑0表示正常工作；逻辑1表示信号丢失。
  • 4. RD-/+: 差分接收器输出，内部交流耦合100Ω差分线，应在用户SERDES端接100Ω（差分）。
  • 5. TD-/+: 差分发射器输入，内部交流耦合，模块内部100Ω差分端接。

推荐接口电路

FTCS-1512-H6Dxx 推荐接口电路

模块外形尺寸

FTCS-1512-H6Dxx 外形尺寸图

订购信息

型号 产品描述
FTCS-1512-H6D 1550nm, 1.25Gbps, LC, 160km, 0℃~+70℃, 带DDM
FTCS-1512-H6DI 1550nm, 1.25Gbps, LC, 160km, -40℃~+85℃, 带DDM
公司名：北亿纤通 | F-tone Networks
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com

本产品为光模块产品线，详细信息，请联系我们的销售人员，谢谢！

Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
