FTCS-2T1312G-20 12Gbps Video SFP 双发射光模块 20km
FTCS-2T1312G-20 是一款 12Gbps Video SFP 双发射光模块，采用 1310nm DFB 激光器，支持在单模光纤上传输 20km。专为广播级 SDI 视频应用优化，兼容 SMPTE ST 259/292-1/424/2081-1/2082-1 标准，支持 SD-SDI、HD-SDI、3G-SDI、6G-SDI 和 12G-SDI 信号传输。
产品特点
- SD/HD/3G/6G/12G-SDI SFP 双发射器
- 兼容 ST 259、ST 292-1、ST 424、ST-2081 和 ST-2082 标准
- 金属外壳，低 EMI 辐射
- 1310nm DFB 激光发射器
- 支持 SDI 病理测试图案（SD-SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G SDI）
- RoHS 合规（无铅）
- 单 +3.3V 电源供电
- 热插拔 SFP 封装
- 传输距离：单模光纤 20km
- 工作温度范围：0°C 至 +70°C
应用领域
- SMPTE ST 259/344/292-1/2/424/2081-1/2082-1 信号的串行数字光纤传输系统
- UHDTV/HDTV/SDTV 服务接口
- 广播演播室、现场活动制作、远程摄像机传输、4K 视频光纤延伸
产品描述
本模块为双通道光发射器，采用标准 SFP 封装，搭载 1310nm DFB 激光器，支持单模光纤 20km 传输。专为广播 SDI 视频优化，具有出色的抖动性能，全面支持 SDI 病理测试图案，避免长距离 4K 视频传输中的丢帧、黑屏或闪烁。
极限值 (Absolute Maximum Ratings)
| 参数 Parameter | 符号 Symbol | 最小值 Min. | 最大值 Max. | 单位 Unit |
|---|---|---|---|---|
| 供电电压 Supply Voltage | Vcc | -0.5 | 4 | V |
| 储存温度 Storage Temperature | Ts | -40 | +85 | ºC |
| 工作湿度 Operating Humidity | – | 5 | 85 | % |
推荐工作条件 (Recommended Operating Conditions)
| 参数 Parameter | 符号 | 最小 Min. | 典型 Typical | 最大 Max. | 单位 |
|---|---|---|---|---|---|
| 工作温度 Operating Case Temperature | Tc | 0 | – | +70 | ºC |
| 供电电压 Power Supply Voltage | Vcc | 3.13 | 3.3 | 3.47 | V |
| 供电电流 Power Supply Current | Icc | – | 320 | – | mA |
| 数据速率 Data Rate | – | – | – | 12 | Gbps |
光电特性 (Optical and Electrical Characteristics)
| 参数 Parameter | 条件 Condition | 最小 Min. | 典型 Typ. | 最大 Max. | 单位 Unit | 备注 |
|---|---|---|---|---|---|---|
| 中心波长 Center Wavelength | – | 1300 | 1310 | 1320 | nm | – |
| 光谱宽度 (-20dB) Spectral Width | – | – | – | 1 | nm | – |
| 边模抑制比 Side Mode Suppression Ratio | – | 30 | – | – | dB | – |
| 平均输出功率 Average Output Power | – | -3 | 1 | – | dBm | 1 |
| 消光比 Extinction Ratio | – | 3.5 | – | – | dB | – |
| 数据输入摆幅 Data Input Swing Differential | – | 400 | – | 1000 | mV | 2 |
| 输入差分阻抗 Input Differential Impedance | – | 90 | 100 | 110 | Ω | – |
| 上升/下降时间 Rise/Fall Time (20%~80%) | SD-SDI | – | – | 1500 | ps | 3 |
| 上升/下降时间 | HD-SDI | – | – | 270 | ps | 3 |
| 上升/下降时间 | 3G-SDI | – | – | 135 | ps | 3 |
| 上升/下降时间 | 6G-SDI | – | – | 80 | ps | 3 |
| 上升/下降时间 | 12G-SDI | – | – | 45 | ps | 3 |
输出抖动 (Output Jitter)
| 参数 | SD-SDI | HD-SDI | 3G-SDI | 6G-SDI | 12G-SDI |
|---|---|---|---|---|---|
| 时序抖动 Timing Jitter (UI) | 0.2 | 1 | 2 | 4 | 8 |
| 对齐抖动 Alignment Jitter | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
TX 控制与诊断
| 功能 | 状态 | 电压范围 |
|---|---|---|
| TX Disable | Disable | 2.0 ~ Vcc V |
| TX Disable | Enable | 0 ~ 0.8 V |
| TX Fault | Fault | 2.0 ~ Vcc V |
| TX Fault | Normal | 0 ~ 0.8 V |
诊断规格 (Diagnostics Specification)
| 参数 | 范围 | 单位 | 精度 |
|---|---|---|---|
| 温度 | 0 to +70 | °C | ±3°C |
| 电压 | 3.0 to 3.6 | V | ±3% |
| 偏置电流 | 0 to 100 | mA | ±10% |
| 发射功率 | -3 to +1 | dBm | ±3dB |

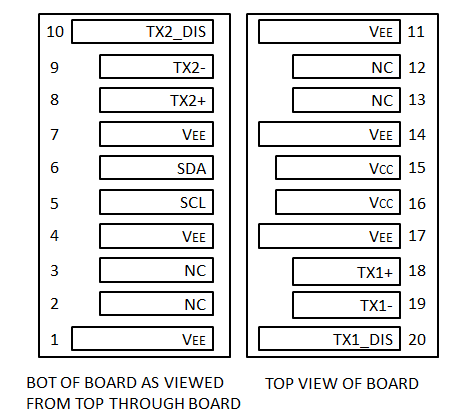

管脚定义 (Pin Description)
| 管脚 Pin | 信号名称 | 说明 Description | 插入顺序 |
|---|---|---|---|
| 1 | VEE | 接地 Ground | 1 |
| 2 | NC | 未连接 Not Connected | 3 |
| 3 | NC | 未连接 Not Connected | 3 |
| 4 | VEE | 接地 Ground | 3 |
| 5 | SCL | 两线串行接口时钟 | 3 |
| 6 | SDA | 两线串行接口数据线 | 3 |
| 7 | VEE | 接地 Ground | 3 |
| 8 | TX2+ | 发射器2非反相数据输入 | 3 |
| 9 | TX2- | 发射器2反相数据输入 | 1 |
| 10 | TX2_DIS | 发射器2禁用 | 1 |
| 11 | VEE | 接地 Ground | 1 |
| 12 | NC | 未连接 Not Connected | 3 |
| 13 | NC | 未连接 Not Connected | 3 |
| 14 | VEE | 接地 Ground | 1 |
| 15 | VCC | 模块 3.3V 电源 | 2 |
| 16 | VCC | 模块 3.3V 电源 | 2 |
| 17 | VEE | 接地 Ground | 1 |
| 18 | TX1+ | 发射器1非反相数据输入 | 3 |
| 19 | TX1- | 发射器1反相数据输入 | 3 |
| 20 | TX1_DIS | 发射器1禁用 | 1 |

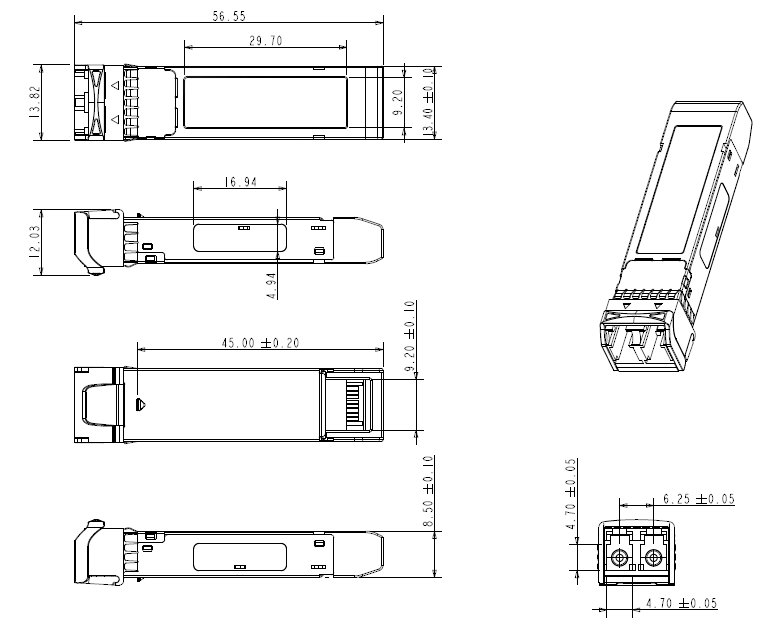

机械尺寸 (Mechanical Dimensions)
认证合规 (Regulatory Compliance)
| 特性 Feature | 标准 Standard | 状态 |
|---|---|---|
| 激光安全 Laser Safety | IEC 60825-1:2014, IEC 60825-2:2004/AMD2:2010, EN 60825-1-2014, EN 60825-2:2004+A1+A2 | Class 1 激光产品 |
| 电气安全 Electrical Safety | EN 62368-1:2014, IEC 62368-1:2014, UL 62368-1:2014 | 合规 |
| 环保 Environmental Protection | Directive 2011/65/EU (RoHS) | 合规 |
| CE EMC | EN55032:2015, EN55035:2017, EN61000-3-2:2014, EN61000-3-3:2013 | 合规 |
| FCC | FCC Part 15, Subpart B, ANSI C63.4-2014 | 合规 |
选型信息 (Ordering Information)
| 型号 Part Number | 产品描述 Product Description |
|---|---|
| FTCS-2T1312G-20 | SFP, Dual Transmitter, 1310nm, 12G SDI Dual Transmitter, 20km, 0~+70℃ |
