FTCS-2Rxx12G-20 12Gbps Video SFP 双接收光模块 1260~1580nm 20km
FTCS-2Rxx12G-20 是一款 12Gbps Video SFP 双接收光模块，支持 1260~1580nm 宽波长范围，传输距离可达 20km。专为广播级 SDI 视频应用优化，兼容 SMPTE ST 259/292-1/424/2081-1/2082-1 标准，内置 Reclocker 时钟恢复功能，有效降低信号抖动。
产品特点
- SD/HD/3G/6G/12G-SDI SFP 双接收器
- 兼容 ST 259、ST 292-1、ST 424、ST-2081 和 ST-2082 标准
- 金属外壳，低 EMI 辐射
- 支持 SDI 病理测试图案（SD-SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G SDI）
- 模块内置 Reclocker 时钟恢复功能
- RoHS 合规（无铅）
- 单 +3.3V 电源供电
- 热插拔 SFP 封装
- 工作温度范围：0°C 至 +70°C
应用领域
- SMPTE ST 259/344/292-1/2/424/2081-1/2082-1 信号的串行数字光纤传输系统
- UHDTV/HDTV/SDTV 服务接口
- 广播演播室、现场活动制作、远程摄像机光纤传输、4K 视频光纤延伸
产品描述
本模块为双通道光接收器，采用 PIN+TIA 光接收结构，内置 Reclocker 时钟恢复功能和 MCU 控制器，可有效降低信号抖动。支持从 50Mbps 到 11.88Gbps 的数据速率接收，全面兼容广播级 SDI 标准。
极限值 (Absolute Maximum Ratings)
| 参数 Parameter | 符号 Symbol | 最小值 Min. | 最大值 Max. | 单位 Unit |
|---|---|---|---|---|
| 供电电压 Supply Voltage | Vcc | -0.5 | 5.25 | V |
| 储存温度 Storage Temperature | Ts | -40 | +85 | ºC |
| 工作湿度 Operating Humidity | – | 5 | 85 | % |
推荐工作条件 (Recommended Operating Conditions)
| 参数 Parameter | 符号 | 最小 Min. | 典型 Typical | 最大 Max. | 单位 |
|---|---|---|---|---|---|
| 工作温度 Operating Case Temperature | Tc | 0 | – | +70 | ºC |
| 供电电压 Power Supply Voltage | Vcc | 3.13 | 3.3 | 3.47 | V |
| 供电电流 Power Supply Current | Icc | – | 260 | – | mA |
| 数据速率 Data Rate | – | – | – | 12 | Gbps |
光电特性 (Optical and Electrical Characteristics)
| 参数 Parameter | 符号 | 最小 Min. | 典型 Typ. | 最大 Max. | 单位 Unit | 备注 |
|---|---|---|---|---|---|---|
| 中心波长 Center Wavelength | λc | 1260 | – | 1580 | nm | – |
| 接收灵敏度 @ 11.88Gbps | – | – | – | -11 | dBm | 1 |
| 接收灵敏度 @ 5.94Gbps | – | – | – | -13 | dBm | 1 |
| 接收灵敏度 @ 2.97Gbps | – | – | – | -15 | dBm | 1 |
| 接收过载 Receiver Overload | – | – | – | 1 | dBm | 2 |
| LOS 去断言 LOS De-Assert | LOSD | – | – | -18 | dBm | – |
| LOS 断言 LOS Assert | LOSA | – | – | -28 | dBm | – |
| LOS 迟滞 LOS Hysteresis | LOSH | 1 | – | 4 | dB | – |
| 数据输出摆幅 Data Output Swing | Vout | 400 | 800 | 800 | mV | 3 |
| LOS 输出高电平 | – | 2.0 | – | Vcc | V | – |
| LOS 输出低电平 | – | – | – | 0.8 | V | – |
时序与电气参数 (Timing and Electrical)
| 参数 Parameter | 符号 | 最小 Min. | 典型 Typ. | 最大 Max. | 单位 Unit |
|---|---|---|---|---|---|
| 初始化时间 Time To Initialize | t_init | – | 300 | – | ms |
| 串行ID时钟速率 Serial ID Clock Rate | f_serial_clock | – | 100 | – | KHz |
| MOD_DEF(0:2)-High | VH | 2 | – | Vcc | V |
| MOD_DEF(0:2)-Low | VL | – | – | 0.8 | V |
诊断规格 (Diagnostics Specification)
| 参数 | 范围 | 单位 | 精度 |
|---|---|---|---|
| 温度 | 0 to +70 | °C | ±3°C |
| 电压 | 3.0 to 3.6 | V | ±3% |
| 接收功率 | -24 to +1 | dBm | ±3dB |

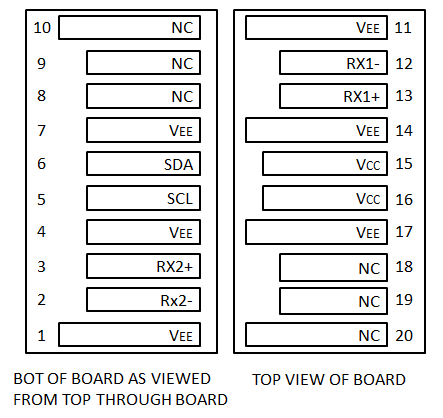

管脚定义 (Pin Description)
| 管脚 Pin | 信号名称 | 说明 Description | 插入顺序 |
|---|---|---|---|
| 1 | VEE | 接收器接地 Receiver Ground | 1 |
| 2 | RX2- | 接收器2反相数据输出 | 3 |
| 3 | RX2+ | 接收器2非反相数据输出 | 3 |
| 4 | VEE | 接收器接地 | 3 |
| 5 | SCL | 串行时钟信号 | 3 |
| 6 | SDA | 串行数据信号 | 3 |
| 7 | VEE | 接收器接地 | 3 |
| 8 | NC | 未连接 Not Connected | 3 |
| 9 | NC | 未连接 Not Connected | 3 |
| 10 | NC | 未连接 Not Connected | 1 |
| 11 | VEE | 接收器接地 | 1 |
| 12 | RX1- | 接收器1反相数据输出 | 3 |
| 13 | RX1+ | 接收器1非反相数据输出 | 3 |
| 14 | VEE | 接收器接地 | 1 |
| 15 | VCC | 接收器电源 | 2 |
| 16 | VCC | 接收器电源 | 2 |
| 17 | VEE | 接收器接地 | 1 |
| 18 | NC | 未连接 Not Connected | 3 |
| 19 | NC | 未连接 Not Connected | 3 |
| 20 | NC | 未连接 Not Connected | 1 |

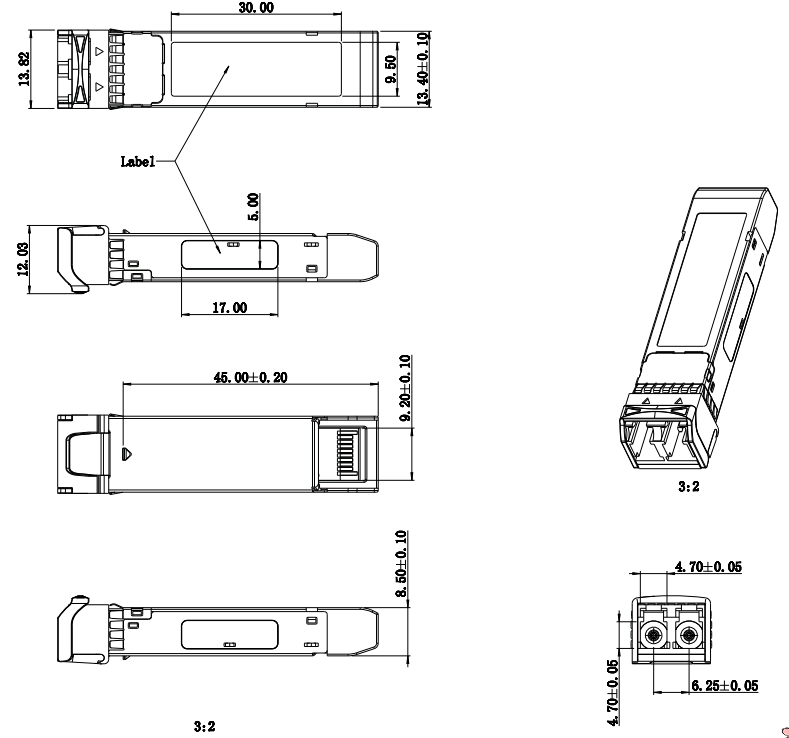

机械尺寸 (Mechanical Dimensions)
认证合规 (Regulatory Compliance)
| 特性 Feature | 标准 Standard | 状态 |
|---|---|---|
| 电气安全 Electrical Safety | EN 62368-1:2014, IEC 62368-1:2014, UL 62368-1:2014 | 合规 |
| 环保 Environmental Protection | Directive 2011/65/EU (RoHS) | 合规 |
| CE EMC | EN55032:2015, EN55035:2017, EN61000-3-2:2014, EN61000-3-3:2013 | 合规 |
| FCC | FCC Part 15, Subpart B, ANSI C63.4-2014 | 合规 |
选型信息 (Ordering Information)
| 型号 Part Number | 产品描述 Product Description |
|---|---|
| FTCS-2Rxx12G-20 | SFP, Dual Receiver, 1260~1580nm, 12G SDI, 20km, 0~+70℃ |
