FT-13_3CH CCWDM (Coarse WDM) Module Spec V3.06 — Mux+Demux 粗波分复用器 是 F-tone Networks（北亿纤通）面向 FTTH / FTTx / 5G Fronthaul / Metro Access / 校园网 / 企业网 / 视频叠加 (Video Overlay) / RFoG / CATV等场景推出的3 通道粗波分复用器（CWDM）模块。单 SFP 尺寸级 50×50×6.2 mm 紧凑金属盒封装，工作波长 1260~1620nm (O+E+S+C+L 全窗口)，通道 1310 / 1410 / 1510 nm，通道间隔 20nm，通带 ±6.5nm @-0.5dB，插入损耗 ≤ 1.0 dB (含连接头)，隔离度 ≥ 30dB (相邻) / ≥ 40dB (非相邻)，PDL ≤ 0.20dB / PMD ≤ 0.2ps，回波损耗 ≥ 45dB / 方向性 ≥ 50dB，最大光功率 300mW，工作温度 -10~+70°C，储存温度 -40~+85°C，900μm 松套管 + G657A1 弯曲不敏感单模光纤 + 0.50±0.03m 尾纤，LC/UPC 接头，白色套管，符合 Telcordia GR-1209/1221 核心 + RoHS 10。
产品描述 (Product Description)
| 产品描述 (Product Description) | 规格 (Specification) |
|---|---|
| Mux+Demux 模式 | 1310/1410/1510 三波长单纤双向复用与解复用 |
| 金属盒封装 | 50 × 50 × 6.2 mm 紧凑设计 |
| 尾纤 | 900μm 松套管 (Loose Tube) 0.50 ± 0.03 m |
| 光纤类型 | G657A1 弯曲不敏感单模光纤 |
| 连接头 | LC/UPC |
| 套管颜色 | 白 / White |
产品系列 (Product Family)
FT-13_3CH CCWDM — 3 通道粗波分复用器 (Mux+Demux)
主要特性 (Features)
- 3 通道粗波分复用 (Mux+Demux 二合一) — 1310/1410/1510 nm
- 通道间隔 20nm — 符合 CWDM 标准
- 工作波长 1260~1620nm — O+E+S+C+L 全窗口兼容
- 通带 ±6.5nm @-0.5dB — 宽通带,容忍激光器波长漂移
- 插入损耗 ≤ 1.0dB (含连接头) — 超低损耗
- 隔离度 ≥ 30dB (相邻) / ≥ 40dB (非相邻) — 高隔离度
- PDL ≤ 0.20dB — 偏振稳定性好
- PMD ≤ 0.2ps — 适用于 1G/2G/4G/10G
- 平坦度 ≤ 0.5dB — 通道内响应平坦
- 回波损耗 ≥ 45dB — 低反射
- 方向性 ≥ 50dB — 高方向性
- 最大光功率 300mW — 高功率承载
- 工作温度 -10~+70°C — 商业级温度范围
- 储存温度 -40~+85°C — 满足存储与运输
- 900μm 松套管 — 工业标准松套管
- 白色套管 (White) — 易于识别
- G657A1 弯曲不敏感单模光纤 — 抗弯折性能优异
- 0.50 ± 0.03m 尾纤 (含连接头) — 标准长度
- LC/UPC 接头 — 标准 LC UPC 研磨
- 50×50×6.2mm 紧凑金属盒 — SFP 尺寸级,易于集成
- 金属外壳 — 优异的 EMI 屏蔽与机械强度
- Telcordia GR-1209 / GR-1221 核心 — 长期可靠性保证
- RoHS 10 合规 — 无铅无卤绿色环保
- F-tone Networks 自研 — 北亿纤通自研产品
应用场景 (Applications)
- FTTH / FTTx — 光纤到户/楼/路边,提升接入网容量
- 5G Fronthaul / Midhaul — 5G 前传/中传 WDM 方案
- GPON / GEPON — 千兆无源光网络扩容
- Metro Access / 城域接入网 — 城域网接入层 WDM 方案
- Enterprise Network / 企业网 — 企业园区多业务承载
- Campus Network / 校园网 — 校园多业务接入
- Video Overlay / 视频叠加 — 视频业务与数据业务复用
- CATV / RFoG — 有线电视 / RF over Glass
- OADM / 光分插复用器 — 3CH OADM 应用
- 1G/2G/4G/10G Ethernet — 千兆/万兆以太网 WDM 传输
- Data Center Interconnect (DCI) — 小规模数据中心互联
- PON Network — 无源光网络扩容
性能规格 (Performance Specifications)
| 参数 (Parameter) | 类型 (Type) | 规格 (Specifications) | 单位 (Unit) |
|---|---|---|---|
| 工作波长 (Operating Wavelength) | — | 1260~1620 | nm |
| 通道 (Channel) | — | 1310, 1410, 1510 | nm |
| 通道间隔 (Channel Spacing) | — | 20 | nm |
| 通道通带 (Channel Passband, @-0.5dB 带宽) | — | ±6.5 | nm |
| 插入损耗 (Insertion Loss, 包含连接头) | — | ≤ 1.0 | dB |
| 隔离度 (Isolation) | 相邻 (Adjacent) | ≥ 30 | dB |
| 隔离度 (Isolation) | 非相邻 (Non-adjacent) | ≥ 40 | dB |
| 插入损耗温度敏感性 (Insertion Loss Temperature Sensitivity) | — | ≤ 0.5 | dB |
| 偏振相关损耗 (PDL) | — | ≤ 0.20 | dB |
| 偏振模色散 (PMD) | — | ≤ 0.2 | ps |
| 平坦度 (Ripple) | — | ≤ 0.5 | dB |
| 方向性 (Directivity) | — | ≥ 50 | dB |
| 回波损耗 (Return Loss) | — | ≥ 45 | dB |
| 最大光功率 (Maximum Power Handling) | — | 300 | mW |
| 工作温度 (Operating Temperature) | — | -10 ~ +70 | °C |
| 储存温度 (Storage Temperature) | — | -40 ~ +85 | °C |
| 光纤类型 (Fiber Type) | — | 900um loose tube, G657A1 | — |
| 套管颜色 (Loose Tube Color) | — | 白 / White | — |
| 光纤长度 (Fiber Length, 包含连接头) | — | 0.50 ± 0.03 | m |
| 连接头 (Connector) | — | LC/UPC | — |
| 封装尺寸 (Package Size) | — | 50 × 50 × 6.2 | mm |
⚠️ 注意 (Notes):
1. 所有插入损耗值包括连接头之损耗值 / Insertion Loss tested with connector — 实际应用插损含 LC/UPC 连接头约 0.3dB × 2 端 = 0.6dB。
2. 通道通带 ±6.5nm @-0.5dB — 宽通带设计,容忍激光器波长漂移,适合 1G/2G/4G/10G 速率应用。
3. 通道间隔 20nm — CWDM 标准,支持标准 CWDM 激光器 (CWDM SFP/XFP/SFP+)。
4. 工作温度 -10~+70°C — 商业级温度范围,如需工业级 (-40~+85°C) 请联系我们询价。
示意图 (Schematic Diagram)

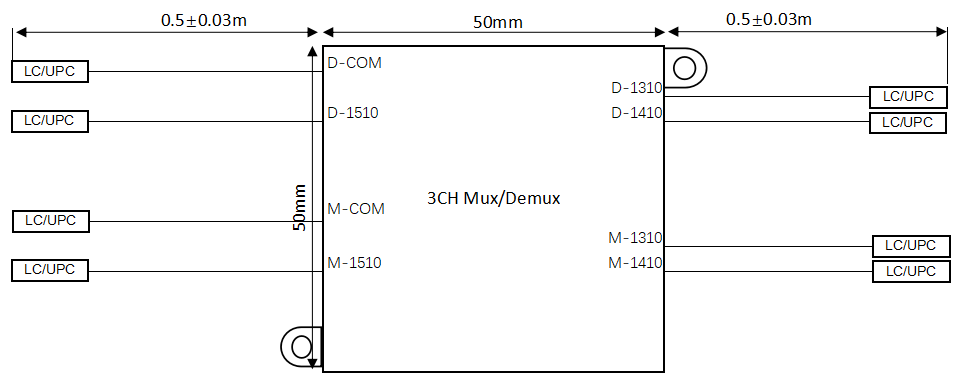

图 1：3CH CCWDM 内部结构示意图 — TFF (Thin Film Filter) 薄膜滤波器 + 自由空间光路设计,3 个波长复用/解复用,端口标注 Common / 1310 / 1410 / 1510。
机械尺寸 (Mechanical Dimensions)

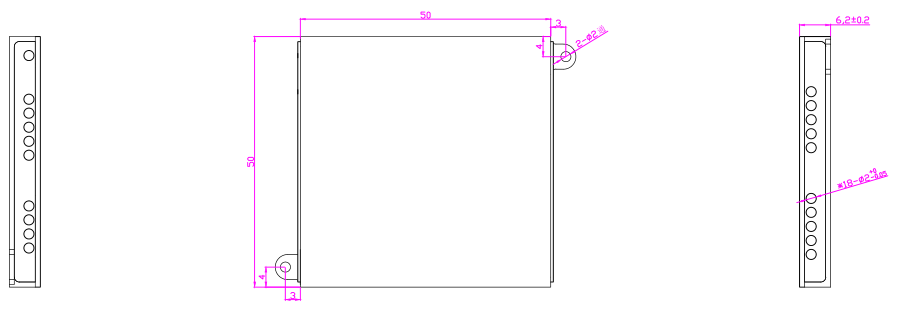

图 2：FT-13_3CH CCWDM 50×50×6.2mm 金属盒封装机械尺寸图 — 顶视图+侧视图,标注外壳尺寸 (L×W×H)、光纤出入口、套管位置。
产品包装 (Packaging)

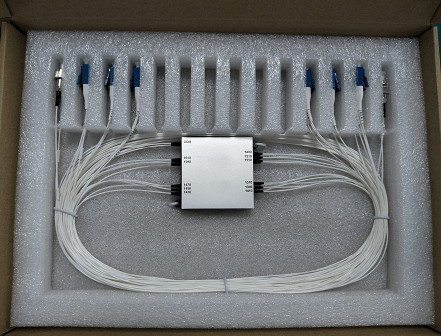

图 3：FT-13_3CH CCWDM 产品包装 — 棕色瓦楞纸箱 + 白色珍珠棉 (EPE) 缓冲内衬,内衬上方预留一整排长条形卡槽用于固定 LC/UPC 接头,下方凹槽放置器件主体与盘绕尾纤,确保运输安全。
包装规格 (Packaging Specification)
- 包装彩盒：B4 包装彩盒,外尺寸 L 290 × W 205 × H 40 mm
- 缓冲材料：定制模切白色珍珠棉 (EPE) 缓冲内衬
- 产品测试报告：随产品附送,必须包括以下内容
- – 插入损耗 (室温值) / Insertion Loss (room temperature)
- – 偏振相关损耗 (室温值) / PDL (room temperature)
- 包装图片仅供参考：以实际收货为准
进口牛皮纸：K9A 进口牛皮纸外封
可靠性与 RoHS 要求 (Reliability & RoHS Assurance)
| 合规标准 (Compliance Standard) | 描述 (Description) |
|---|---|
| Telcordia GR-1209 core | 通用可靠性要求 |
| Telcordia GR-1221 core | 长期可靠性保证 |
| RoHS 10 Compliance | 无铅无卤绿色环保 |
使用与维护 (Handling & Maintenance)
- ESD 防护：本产品为静电敏感器件,使用时请佩戴防静电手环、接地。
- 光纤端面清洁：使用前请用专业 LC 清洁工具清洁 LC 端面,避免污染影响光功率。
- 弯曲半径：本产品采用G657A1 弯曲不敏感单模光纤,最小弯曲半径 7.5mm,布线时可绕过狭窄空间。
- 最大光功率：≤ 300mW,禁止输入超过最大光功率的光信号,否则可能造成永久性损坏。
- 工作温度：-10~+70°C,如需工业级 (-40~+85°C) 请联系我们询价。
- 储存温度：-40~+85°C,避免高温高湿环境。
- 波长匹配：本模块为1310/1410/1510 nm,请使用对应波长的 CWDM 光模块 (CWDM SFP / SFP+ 等)。
- Telcordia 合规：符合 GR-1209 / GR-1221 核心,保证长期可靠性。
