FTCO-8H-CO-Pxx 800G Twin-port NDR 2×400Gb/s OSFP to 2×400Gb/s OSFP 无源直连铜缆 (DAC, Direct Attach Copper Cable) 是 F-tone Networks（北亿纤通）面向 800G 数据中心 / AI/ML 集群 / HPC 算力网络 / 大模型训练 / 推理服务器 / Hyperscale Cloud等场景推出的极低功耗、低延迟、超低成本的 800G Twin-port OSFP DAC 高速铜缆。两端均为 2×400Gb/s Twin-port OSFP 散热顶 (Finned Top)，8 通道 100G-PAM4 调制，单端功耗 ≤ 0.1W，3.3V 单电源，5 种长度可选 (0.5/1/1.5/2/3 米)，30/28/26 AWG 高速铜缆，PVC 护套，LF/HF 无铅无卤 PCB，符合 SFF-8636 / SFF-8665 / OSFP msa.org 标准，RoHS 合规，热插拔。适用于 2×400Gb/s Quantum-2 InfiniBand 或 Spectrum-4 Ethernet 交换机间 (Spine-Leaf) 短距互联，最高支持 3 米机柜内 / 机柜间互联。
产品系列 (Product Family)
FTCO-8H-CO-Pxx — 800G Twin-port OSFP to OSFP Passive Copper Cable (DAC)
5 长度型号对照 (5 Length Options)
| OPN 型号 | 长度 (Length) | 线规 (AWG) | 结构 (Pairs) |
|---|---|---|---|
| FTCO-8H-CO-PA5 | 0.50 m | 30 AWG | 2×8 pairs |
| FTCO-8H-CO-P01 | 1.0 m | 28 AWG | 2×8 pairs |
| FTCO-8H-CO-P015 | 1.5 m | 28 AWG | 2×8 pairs |
| FTCO-8H-CO-P02 | 2.0 m | 28 AWG | 2×8 pairs |
| FTCO-8H-CO-P03 | 3.0 m | 26 AWG | 2×8 pairs |
💡 选型提示：0.5m 用 30 AWG（更细、更柔韧），1m/1.5m/2m 用 28 AWG，3m 用 26 AWG（更粗、信号完整性更好）。
主要特性 (Features)
- 2×400Gb/s Twin-port 数据速率 — 单缆 800G 总带宽
- 8 通道 100G-PAM4 调制 — 高速 PAM4 信号调制
- 2×400Gb/s OSFP to 2×400Gb/s OSFP — 两端均为 OSFP 散热顶 (Finned Top)
- 5 长度可选 — 0.5 / 1 / 1.5 / 2 / 3 米
- 30/28/26 AWG 高速铜缆 — 按长度选用最优线规
- 16 差分对 (2×8 pairs) — 双端口 8 通道
- 0.1W max per end — 极低功耗,无需散热片
- 近零功耗 — 远低于有源光模块 (AOC)
- 最低延迟 — 铜缆直通,无光电转换
- 最低成本 — 高速链路中最经济方案
- 3.3V 单电源 — 简化电源设计
- 热插拔 — 在线维护与升级
- 0~+70°C 工作壳温 — 商业级温度范围
- 储存温度 -40~+85°C — 满足存储与运输要求
- PVC 护套 — 聚氯乙烯护套,机械性能优异
- LF (Lead Free) HF (Halogen Free) PCB — 无铅无卤,绿色环保
- RoHS 合规 — 符合 RoHS 2 (2011/65/EU) 要求
- SFF-8636 / SFF-8665 / OSFP msa.org 合规 — 标准 OSFP 引脚与协议
- OSFP 60-pin Pad Layout — 标准金手指连接器
- Finned Top to Finned Top — 散热顶对散热顶设计
- 8 Pairs of Differential Signals — 8 对差分高速信号
- 高效互联 — 适用于 Quantum-2 InfiniBand / Spectrum-4 Ethernet
- F-tone Networks 自研 — 北亿纤通自研产品
应用场景 (Applications)
- 2×400Gb/s Quantum-2 InfiniBand 交换机间互联 — NVIDIA Quantum-2 NDR 平台
- 2×400Gb/s Spectrum-4 Ethernet 交换机间互联 — NVIDIA Spectrum-4 800G 平台
- 800G NDR InfiniBand Fabric — NDR 800Gb/s 数据中心 Fabric
- AI/ML 集群高速互联 — 大模型训练 / 推理服务器
- HPC 高性能计算 Fabric — 超级计算机算力网络
- Hyperscale Cloud 数据中心 — 公有云 800G 接入
- Spine-Leaf 数据中心架构 — 叶脊交换短距互联
- 机柜内 (ToR-Leaf) 互联 — TOR 到 Leaf 交换机 0.5-2 米
- 机柜间 (Leaf-Spine) 互联 — Leaf 到 Spine 交换机 2-3 米
- AI Training/Inference Fabric — 训练/推理算力 Fabric
- Deep Learning Cluster — 深度学习集群
- 点对点 (P2P) 高速短距互联 — 替代昂贵的 800G 光模块
绝对最大额定值 (Absolute Maximum Specifications)
| 参数 (Parameter) | 最小 (Min) | 典型 (Typ) | 最大 (Max) | 单位 (Unit) | 备注 (Note) |
|---|---|---|---|---|---|
| 储存温度 (Storage Temperature) | -40 | — | +85 | °C | — |
| 工作壳温 (Operating Case Temperature) | 0 | — | +70 | °C | — |
| 供电电压 (Supply Voltage) | 3.135 | 3.3 | 3.465 | V | — |
| 数据输入电压 (Data Input Voltage) | -0.3 | — | 3.6 | V | — |
| 控制输入电压 (Control Input Voltage) | -0.3 | — | 3.6 | V | — |
| 单端功耗 (Power Consumption per End) | — | — | 0.1 | W | 极低功耗 |
| 相对湿度 (Relative Humidity) | 5 | — | 85 | % | 无冷凝 (non-condensing) |
⚠️ 注意：绝对最大额定值是可能造成设备永久性损坏的边界条件。超过绝对最大额定值可能造成永久性损坏。在工作条件与绝对最大额定值之间长时间运行可能影响可靠性。本设计为DAC 铜缆,正常工作时应在推荐工作条件下使用。
SI 性能要求 (SI Requirements)
| 测试项 (Test Item) | 规格 (Specification) | 条件 (Test Condition) | 单位 | 标准 (Standard) |
|---|---|---|---|---|
| SDD21 & SDD12 (差分插入损耗) | ≤ 19.75 dB Min @ 26.56GHz | 0.01 GHz ~ 26.56 GHz | dB | IEEE 802.3ck |
| SDD21 & SDD12 (差分插入损耗) | ≥ 11.0 dB Max @ 26.56GHz | 0.01 GHz ~ 26.56GHz | dB | IEEE 802.3ck |
| ERL (Effective Return Loss) | ≥ 8.25 dB | Minimum cable assembly ERL | dB | IEEE 802.3ck |
| Mating Force (插入力) | < 40 | 10 mm/min 速率 | N | OSFP MSA |
| Un-mating Force (拔出力) | < 30 | 10 mm/min 速率 | N | OSFP MSA |
| Current (额定电流) | 0.5 | per contact | A | — |
| Voltage (额定电压) | 30 | DC per contact | V | — |
| LLCR (Low Level Contact Resistance) | < 2 | 20 mVdc, 100mA | Ω | EIA 364-23 |
| Continuity (连续性) | No open/short/high resistance | — | — | — |
| Latch Strength (卡扣强度) | ≥ 125 | Pull to separate module from cage | N | Engaged 状态 |
| Durability (耐久性) | 50 cycles 物理无损伤 | Perform 50 unplug/plug cycles | cycles | — |
| Wire Flex (线缆弯曲) | 无微秒级不连续 | 180°/10 cycles X/Y, 20 次/min, 1kg 悬重 | — | Type C EIA 364-41 condition I |
💡 Notes:所有 SI 测试均参考 IEEE 802.3ck 800G 标准。ERL (Effective Return Loss) ≥ 8.25dB 保证高速信号完整性。
机械性能 (Mechanical Performance)
| 机械参数 (Parameter) | 规格 (Specification) | 条件/单位 |
|---|---|---|
| 最小弯曲半径 (Cable Min Bend Radius) | 10× OD | 5× 垂直弯折, 1次 |
| 线缆抗拉 (Bulk Cable Retention) | ≥ 90 N | Pull to separate bulk cable from module |
| 长度公差 (Length Tolerance < 2m) | ± 25 mm | — |
| 长度公差 (Length Tolerance ≥ 2m) | ± 50 mm | — |
OSFP 引脚定义 (OSFP Pin Definition, 60-pin)
| 引脚 (Pin) | 信号 (Symbol) | 功能 (Description) | 引脚 (Pin) | 信号 (Symbol) | 功能 (Description) |
|---|---|---|---|---|---|
| 1 | GND | Ground | 31 | GND | Ground |
| 2 | Tx2p | Transmitter Non-Inverted Data Input | 32 | Rx2p | Receiver Non-Inverted Data Output |
| 3 | Tx2n | Transmitter Inverted Data Input | 33 | Rx2n | Receiver Inverted Data Output |
| 4 | GND | Ground | 34 | GND | Ground |
| 5 | Tx4p | Transmitter Non-Inverted Data Input | 35 | Rx4p | Receiver Non-Inverted Data Output |
| 6 | Tx4n | Transmitter Inverted Data Input | 36 | Rx4n | Receiver Inverted Data Output |
| 7 | GND | Ground | 37 | GND | Ground |
| 8 | Tx6p | Transmitter Non-Inverted Data Input | 38 | Rx6p | Receiver Non-Inverted Data Output |
| 9 | Tx6n | Transmitter Inverted Data Input | 39 | Rx6n | Receiver Inverted Data Output |
| 10 | GND | Ground | 40 | GND | Ground |
| 11 | Tx8p | Transmitter Non-Inverted Data Input | 41 | Rx8p | Receiver Non-Inverted Data Output |
| 12 | Tx8n | Transmitter Inverted Data Input | 42 | Rx8n | Receiver Inverted Data Output |
| 13 | GND | Ground | 43 | GND | Ground |
| 14 | SCL | 2-wire Serial Interface Clock | 44 | INT/RSTn | Module Interrupt/Module Reset |
| 15 | VCC | +3.3V Power | 45 | VCC | +3.3V Power |
| 16 | VCC | +3.3V Power | 46 | VCC | +3.3V Power |
| 17 | LPWn/PRSn | Low-Power Mode/Module Present | 47 | SDA | 2-wire Serial Interface Data |
| 18 | GND | Ground | 48 | GND | Ground |
| 19 | Rx7n | Receiver Inverted Data Output | 49 | Tx7n | Transmitter Inverted Data Input |
| 20 | Rx7p | Receiver Non-Inverted Data Output | 50 | Tx7p | Transmitter Non-Inverted Data Input |
| 21 | GND | Ground | 51 | GND | Ground |
| 22 | Rx5n | Receiver Inverted Data Output | 52 | Tx5n | Transmitter Inverted Data Input |
| 23 | Rx5p | Receiver Non-Inverted Data Output | 53 | Tx5p | Transmitter Non-Inverted Data Input |
| 24 | GND | Ground | 54 | GND | Ground |
| 25 | Rx3n | Receiver Inverted Data Output | 55 | Tx3n | Transmitter Inverted Data Input |
| 26 | Rx3p | Receiver Non-Inverted Data Output | 56 | Tx3p | Transmitter Non-Inverted Data Input |
| 27 | GND | Ground | 57 | GND | Ground |
| 28 | Rx1n | Receiver Inverted Data Output | 58 | Tx1n | Transmitter Inverted Data Input |
| 29 | Rx1p | Receiver Non-Inverted Data Output | 59 | Tx1p | Transmitter Non-Inverted Data Input |
| 30 | GND | Ground | 60 | GND | Ground |
💡 Notes:本表为OSFP 60-pin 标准引脚定义。每个 OSFP 端 60 根引脚，8 对高速差分对 (Tx1p/n ~ Tx8p/n + Rx1p/n ~ Rx8p/n)，2-wire 串行接口 (SCL/SDA + INT/RSTn + LPWn/PRSn)，多路 +3.3V 电源。

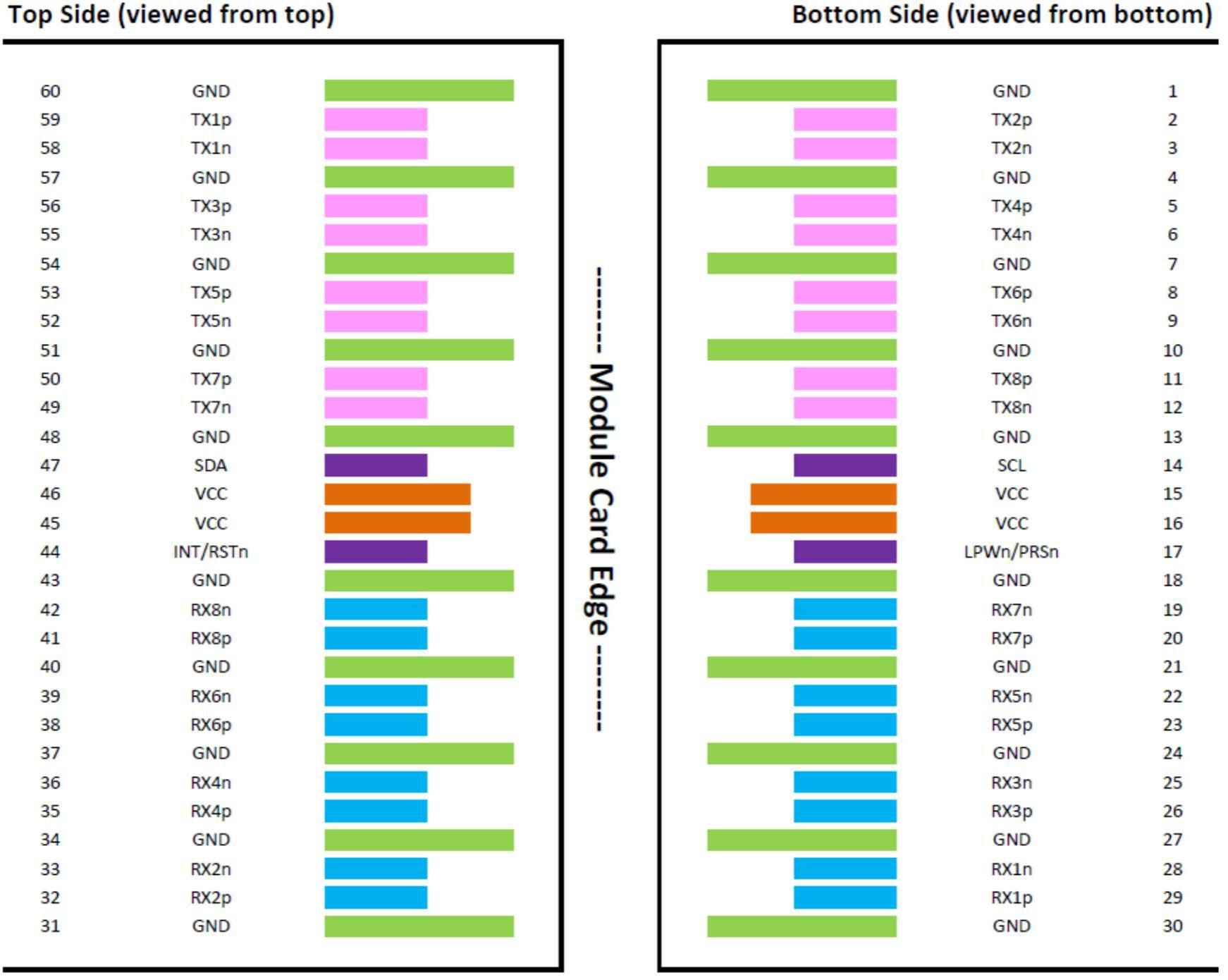

OSFP 模块卡金手指引脚定义图 (OSFP Module Pad Layout)
图 1：OSFP Module Pad Layout — 模块卡边缘金手指的正反两面引脚定义,中间虚线为卡的物理边缘。顶面引脚 31~60,底面引脚 1~30,绿色长引脚为 GND 接地,粉色为发送差分 (TX),蓝色为接收差分 (RX),橙色为 VCC 供电,紫色为控制信号 (SCL/SDA/INT/LPWn/PRSn)。

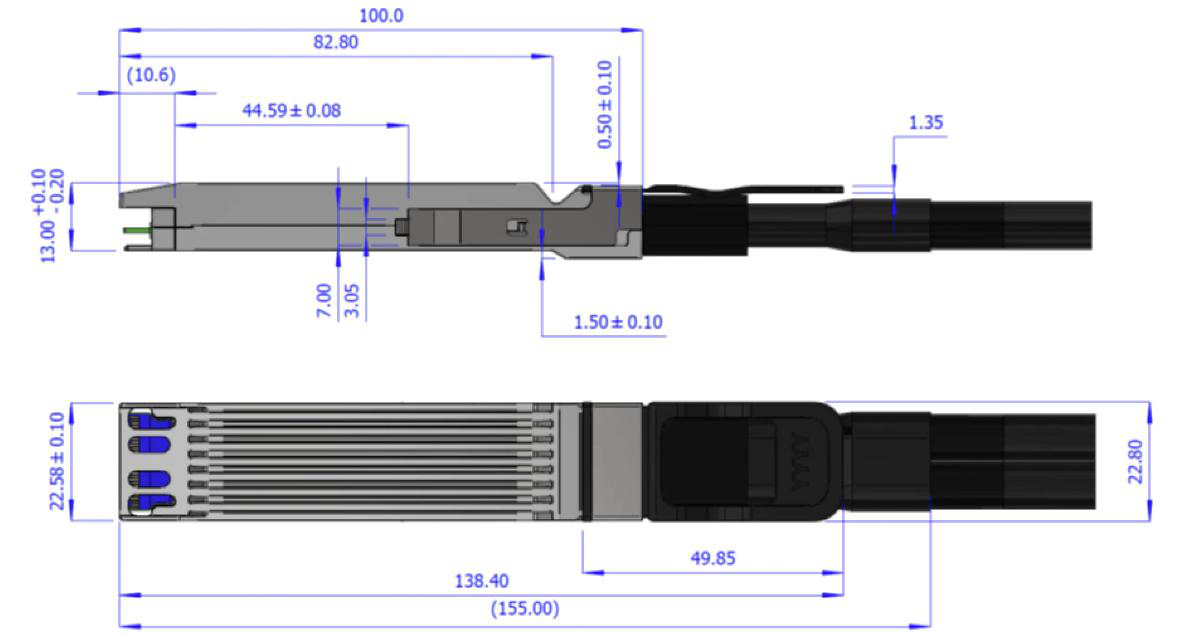

OSFP Finned Top 散热顶尺寸图 (OSFP Finned Head Dimensions)
图 2：OSFP Finned Head Dimensions — OSFP 散热顶 (Finned Top) 高速光电连接器工程尺寸图,侧视图+俯视图,展示金属壳体、黑色尾柄、出线线缆等关键尺寸 (单位:毫米)。

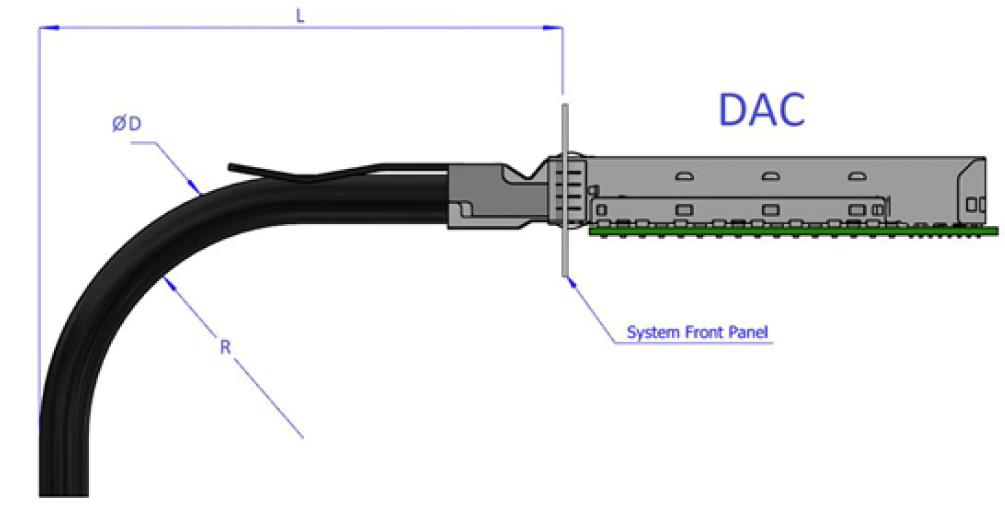

线缆弯曲半径示意 (Assembly Bending Radius)
图 3：DAC 铜缆安装空间规格 — 右侧为 DAC 插头模块 (已插入 System Front Panel),左侧为黑色高速线缆,标注 L (水平长度) / ØD (线缆外径) / R (弯曲半径)。最小弯曲半径 10× OD。
订购信息 (Ordering Information)
- FTCO-8H-CO-PA5 — OSFP to OSFP, 800G Passive Copper Cable, 0.5 米, 30 AWG
- FTCO-8H-CO-P01 — OSFP to OSFP, 800G Passive Copper Cable, 1.0 米, 28 AWG
- FTCO-8H-CO-P015 — OSFP to OSFP, 800G Passive Copper Cable, 1.5 米, 28 AWG
- FTCO-8H-CO-P02 — OSFP to OSFP, 800G Passive Copper Cable, 2.0 米, 28 AWG
- FTCO-8H-CO-P03 — OSFP to OSFP, 800G Passive Copper Cable, 3.0 米, 26 AWG
使用与维护 (Handling & Maintenance)
- ESD 防护：本产品为静电敏感器件,使用时请佩戴防静电手环、接地。
- 最小弯曲半径：10× 线缆外径 (10× OD),布线时禁止急弯。
- 插拔力：插入力 < 40N,拔出力 < 30N,禁止过度用力。
- 卡扣强度：卡扣可承受 125N 拉力,保证可靠插接。
- 线缆抗拉：Bulk Cable 抗拉力 ≥ 90N,布线时注意应力释放。
- 热插拔：支持热插拔,但请确保电源稳定 (3.3V ±5%)。
- 应用场景：仅适用于机柜内/机柜间短距 (≤ 3 米) 互联,不可用于跨机房或长距离。
- 温度范围：工作温度 0~+70°C,储存温度 -40~+85°C。
- 线缆柔韧：0.5m/1m/1.5m/2m 使用 28-30 AWG(更柔韧),3m 使用 26 AWG(更粗但信号完整性更好)。
