CSFP-B3412-40Dxx 1.25Gb/s CSFP BIDI 收发器 是 F-tone Networks（北亿纤通）面向 Gigabit Ethernet / Fibre Channel / FTTx / GPON / GEPON / 接入网 / 校园网 / 企业网等场景推出的紧凑型双通道 BIDI 光模块。单 SFP 封装集成 2 路双向光通道，CSFP MSA 2.0 (Option 2) 完全兼容，SFP MSA SFF-8074i 合规。1310nm DFB 激光发射 + 1490nm PIN 接收（TX1: 1310T/1490R, TX2: 1310T/1490R），单纤双向传输，40km 9/125μm G.652 SMF，Duplex LC 光口，1.25Gbps 数据速率，金属外壳低 EMI，+3.3V 单电源，最大电流 500mA，DDM 数字诊断监控，Class 1 激光安全 (FDA 21CFR 1040.10 / EN60950 / IEC 60825-1)。商业级 0~+70°C 与工业级 -40~+85°C 两种温度等级可选。
产品系列 (Product Family)
CSFP-B3412-40Dxx — 1.25G CSFP BIDI 40km 双通道
主要特性 (Features)
- 单 SFP 封装集成 2 路双向光通道 — 双倍密度，节省端口与成本
- CSFP MSA 2.0 (Option 2) 完全兼容 — 标准 CSFP 协议
- SFP MSA SFF-8074i 合规 — 兼容 SFP 主机板设计
- 1.25Gb/s 数据速率 — Gigabit Ethernet / Fibre Channel
- 1310nm DFB 激光发射器 — SMSR ≥ 30dB, 谱宽 ≤ 1nm
- 1490nm PIN 接收 — 中心波长 1490±20nm
- 40km 9/125μm G.652 SMF 传输 — 长距单模应用
- 单纤双向 (BIDI) 传输 — 1310/1490 波分复用
- Duplex LC 光口 — 标准 LC Receptacle
- 热插拔 SFP 封装 — 在线维护与升级
- 金属外壳低 EMI — 优异电磁兼容性能
- +3.3V 单电源供电 — 简化电源设计
- 最大电流 500mA — 双通道总功耗
- DDM 数字诊断监控 — 内部校准, 实时监控温度/电压/偏置电流/TX 功率/RX 功率
- Class 1 激光安全 — FDA 21CFR 1040.10, EN60950, IEC 60825-1,2
- RoHS 2 (2011/65/EU) 合规 & 无铅工艺 — 绿色环保
- 商业级 0~+70°C 与工业级 -40~+85°C 可选 — 满足多种应用场景
- 20-pin 金手指连接 — 双通道标准引脚
- 差分 PECL/CML 数据接口 — 标准信号电平
- 双通道独立控制 — TX1_Disable / TX2_Disable 独立
- 双通道独立监控 — LOS1 / LOS2 独立告警
- F-tone Networks 自研 — 北亿纤通自研产品
应用场景 (Applications)
- Gigabit Ethernet — 千兆以太网交换机/路由器 SFP 端口
- Fibre Channel — 1G 光纤通道 SAN 存储网络
- FTTx / FTTH / FTTC — 光纤到户/楼/路边
- GPON / GEPON — 千兆无源光网络 ONU/OLT 侧 SFP 端口
- SDH/SONET OC-3 / STM-1 — 155Mbps 电信传输
- ATM — 异步传输模式
- 以太网交换机/路由器 — 企业网/校园网/数据中心接入层
- 媒体转换器 — 光电转换设备 SFP 端口
- 点对点 (P2P) 链路 — 双通道 BIDI 长距传输
- 双通道高密度应用 — 单 SFP 端口双倍通道
合规性 (Regulatory Compliance)
- ESD 电气引脚 — 兼容 MIL-STD-883 Method 3015
- ESD LC Receptacle — 兼容 IEC 61000-4-2
- 抗扰度 (Immunity) — 兼容 IEC 61000-4-3
- EMI 兼容 — FCC Part 15 Class B, EN55022 Class B (CISPR 22B), VCCI Class B
- 激光眼安全 — FDA 21CFR 1040.10/1040.11, EN60950, EN (IEC) 60825-1,2
- RoHS 2 (2011/65/EU) — 无铅环保
绝对最大额定值 (Absolute Maximum Ratings)
| 参数 (Parameter) | 符号 (Symbol) | 最小 (Min) | 最大 (Max) | 单位 (Unit) |
|---|---|---|---|---|
| 供电电压 (Supply Voltage) | Vcc | -0.5 | +4.5 | V |
| 储存温度 (Storage Temperature) | Ts | -40 | +85 | °C |
| 工作湿度 (Operating Humidity) | — | 5 | 85 | % |
⚠️ 注意：超过表列绝对最大额定值可能造成永久性损坏。长期工作在推荐工作条件之外可能影响可靠性。
推荐工作条件 (Recommended Operating Conditions)
| 参数 (Parameter) | 等级 (Grade) | 符号 (Symbol) | 最小 (Min) | 典型 (Typ) | 最大 (Max) | 单位 (Unit) |
|---|---|---|---|---|---|---|
| 工作壳温 (Operating Case Temperature) | 标准级 | Tc | 0 | — | +70 | °C |
| 工作壳温 (Operating Case Temperature) | 工业级 | Tc | -40 | — | +85 | °C |
| 供电电压 (Power Supply Voltage) | — | Vcc | 3.13 | 3.30 | 3.47 | V |
| 供电电流 (Power Supply Current) | — | Icc | — | — | 500 | mA |
| 数据速率 (Data Rate) | — | — | — | 1.25 | — | Gbps |
| 9/125μm G.652 SMF | — | Lmax | — | — | 40 | km |
光学与电气特性 (Optical and Electrical Characteristics)
| 参数 (Parameter) | 符号 (Symbol) | 最小 (Min) | 典型 (Typ) | 最大 (Max) | 单位 (Unit) | 备注 (Note) |
|---|---|---|---|---|---|---|
| 发射端 (Transmitter) | — | — | — | — | — | — |
| 中心波长 (Centre Wavelength) | λc | 1260 | 1310 | 1360 | nm | — |
| 谱宽 RMS (Spectral Width) | Δλ | — | — | 1 | nm | — |
| 边模抑制比 (SMSR) | SMSR | 30 | — | — | dB | — |
| 平均输出光功率 (Average Output Power) | Pout | -5 | — | 0 | dBm | 1 |
| 消光比 (Extinction Ratio) | ER | 6.0 | — | — | dB | — |
| 光上升/下降时间 (Optical Rise/Fall Time) | tr/tf | — | — | 260 | ps | 2 |
| 接收端 (Receiver) | — | — | — | — | — | — |
| 中心波长 (Centre Wavelength) | λc | 1470 | 1490 | 1510 | nm | — |
| 接收灵敏度 (Receiver Sensitivity) | — | — | — | -24 | dBm | 3, 4 |
| 接收过载 (Receiver Overload) | — | -3 | — | — | dBm | — |
| LOS 解除 (LOS De-Assert) | LOSD | — | — | -25 | dBm | — |
| LOS 告警 (LOS Assert) | LOSA | -40 | — | — | dBm | — |
| LOS 迟滞 (LOS Hysteresis) | — | 0.5 | — | 5 | dB | — |
| LOS 高电平 (LOS High) | — | 2.0 | — | Vcc | V | — |
| LOS 低电平 (LOS Low) | — | — | — | 0.8 | V | — |
Notes:
1. Class 1 激光安全
2. Unfiltered, 20-80% — 滤波后符合 Gigabit Ethernet 眼图模板
3. 测量符合 FC-PI-2 Rev. 10.0 一致性信号
4. 测量使用 PRBS 2⁷⁻¹ 测试码型, 10⁻¹² BER
数字诊断监控 (DDM/DOM)
| 参数 (Parameter) | 范围 (Range) | 单位 (Unit) | 精度 (Accuracy) | 校准 (Calibration) |
|---|---|---|---|---|
| 温度 (Temperature, 标准级) | 0 to +70 | °C | ±3°C | Internal |
| 温度 (Temperature, 工业级) | -40 to +85 | °C | ±3°C | Internal |
| 电压 (Voltage) | 2.97 to 3.63 | V | ±3% | Internal |
| 偏置电流 (Bias Current) | 0 to 100 | mA | ±10% | Internal |
| TX 功率 (TX Power) | -5 to 0 | dBm | ±3dB | Internal |
| RX 功率 (RX Power) | -24 to -3 | dBm | ±3dB | Internal |
说明：本模块支持SFF-8472 标准的 DDM 数字诊断监控功能，可实时监控模块温度、供电电压、激光器偏置电流、TX 发射光功率、RX 接收光功率，并提供告警/警告阈值。所有监控参数均采用内部校准 (Internally Calibrated)。
EEPROM 内存映射 (EEPROM Memory Map – 2 Channel CSFP Option 2)

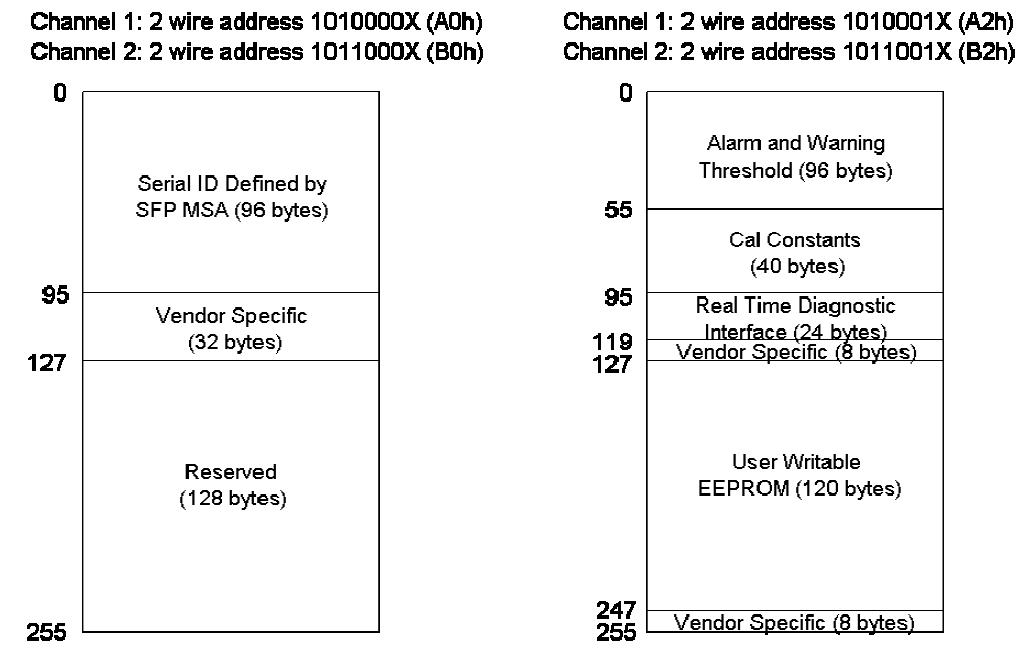

图 1：CSFP 2 通道 EEPROM 内存映射 — A0h/A2h 为通道 1 的 Serial ID 和 DDM 地址，B0h/B2h 为通道 2 的 Serial ID 和 DDM 地址。每个地址空间 256 字节。
引脚定义 (Pin Descriptions)
| 引脚 (Pin) | 信号 (Signal) | 描述 (Description) | 插入序列 (Plug Seq.) | 备注 (Note) |
|---|---|---|---|---|
| 1 | VeeT | 发射地 (与接收地公共) | — | — |
| 2 | TX Fault | 发射故障告警 | — | OR 输出 (两通道任一故障) |
| 3 | TX1_ Disable | 通道 1 发射关断 | — | 控制 Ch1 |
| 4 | MOD_DEF(2) | 2-wire 串行接口数据线 (SDA) | — | — |
| 5 | MOD_DEF(1) | 2-wire 串行接口时钟线 (SCL) | — | — |
| 6 | TD2- | 通道 2 反向发射数据输入 | — | 差分对 |
| 7 | TD2+ | 通道 2 发射数据输入 | — | 差分对 |
| 8 | LOS1 | 通道 1 信号丢失 | — | — |
| 9 | RD2+ | 通道 2 接收数据输出 | — | 差分对 |
| 10 | RD2- | 通道 2 反向接收数据输出 | — | 差分对 |
| 11 | VeeT | 发射地 | — | — |
| 12 | RD1- | 通道 1 反向接收数据输出 | — | 差分对 |
| 13 | RD1+ | 通道 1 接收数据输出 | — | 差分对 |
| 14 | LOS2 | 通道 2 信号丢失 | — | — |
| 15 | VccR | 接收电源 | — | 3.3V |
| 16 | VccT | 发射电源 | — | 3.3V |
| 17 | Tx2_Disable | 通道 2 发射关断 | — | 控制 Ch2 |
| 18 | TD1+ | 通道 1 发射数据输入 | — | 差分对 |
| 19 | TD1- | 通道 1 反向发射数据输入 | — | 差分对 |
| 20 | VeeT | 发射地 | — | — |
💡 Notes:
TX_Fault 为内部 OR 输出，当通道 1 或通道 2 任一发射通道发生故障时输出告警信号。主机可通过读取内部寄存器判断具体哪个通道发生故障。
引脚连接器布局 (Pin-out of Connector Block on Host Board)

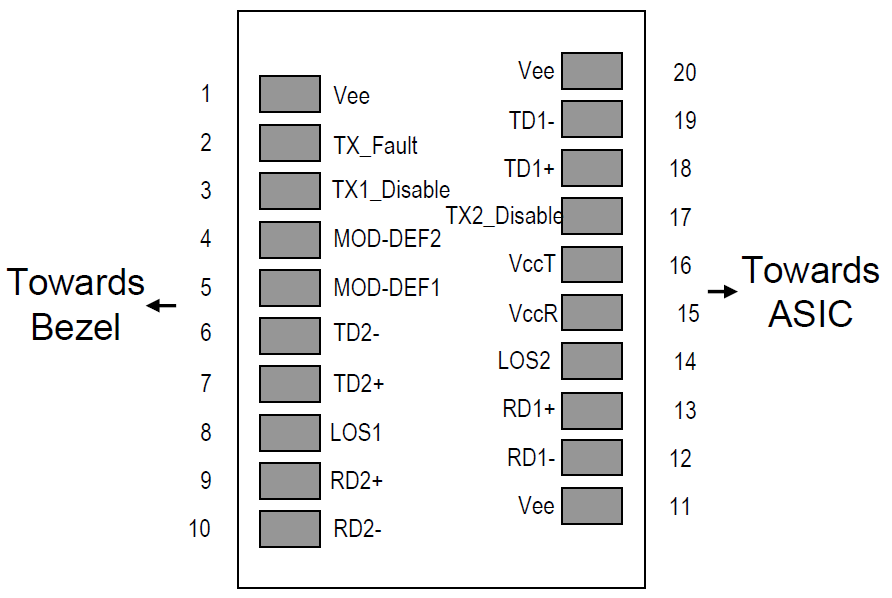

图 2：CSFP 20-pin 双通道金手指引脚定义 — 左侧朝向 Bezel (1~10), 右侧朝向 ASIC (20~11), 完整覆盖 2 路收发差分信号 + 2-wire 串行接口 + 双通道状态告警 + 双通道发射关断控制。
订购信息 (Ordering Information)
| 产品型号 (Part Number) | 产品描述 (Product Description) |
|---|---|
| CSFP-B3412-40D | CSFP, 1310T/1490R, 1.25Gbps, 40km, with DDM, 0°C~+70°C |
| CSFP-B3412-40DI | CSFP, 1310T/1490R, 1.25Gbps, 40km, with DDM, -40°C~+85°C |
💡 Notes:
1) 型号命名规则：CSFP-B3412-40Dxx 中 B 表示 BIDI，3412 表示 1310T/1490R，40D 表示 40km + DDM，xx 为温度等级后缀（空 = 商业级，I = 工业级）。
2) 商业级 (CSFP-B3412-40D) 工作温度 0~+70°C；工业级 (CSFP-B3412-40DI) 工作温度 -40~+85°C。
3) 推荐主机板：使用 CSFP 专用 Cage（区别于标准 SFP Cage）。
4) 如需 更高速率 (2.5G/3G/6G) 或 更长距离 (80km/120km) 的 CSFP 型号，请联系我们询价。
使用与维护 (Handling & Maintenance)
- ESD 防护：本模块为静电敏感器件，使用时请佩戴防静电手环、接地。
- 光纤端面清洁：使用前请用专业 LC 清洁工具清洁 LC 端面，避免污染影响光功率。
- Cage 兼容性：本模块为CSFP 封装，需使用CSFP 专用 Cage，不能使用标准 SFP Cage（CSFP 比 SFP 更宽）。
- 双通道配对：CSFP 内含 2 个独立 BIDI 通道，请按引脚定义表正确接入主机板差分对。
- TX_Fault 检测：通过读取寄存器判断具体故障通道，不要仅依赖 TX_Fault 硬件告警。
- 热插拔：支持热插拔，但请确保电源稳定 (3.3V ±5%)。
- 激光安全：本产品为 Class 1 激光器，正常使用条件下人眼安全。
