FT-AJ 3CH DWDM MUX&DEMUX 是 F-tone Networks（北亿纤通）面向 WDM 系统 / 城域接入网 / 电信网络 / 有线电视网络 / 企业网等场景推出的 3 通道密集波分复用器（MUX）+ 解复用器（DEMUX）。本模块集成 C18 + C46 双通道 + 50% 监测端口 (Monitor)，覆盖 1520~1570nm C 波段，100GHz ITU-T G.694.1 通道间隔，采用 G657A2 弯曲不敏感单模光纤 + 900μm 松套管 + 1.5M 尾纤输出，紧凑 ABS 封装 25×10.8×6.5mm，无连接器 (NA)，支持客户现场熔接或自行配置连接器，工业级工作温度 -40~+70°C，低插入损耗 ≤ 4.5dB + 高隔离度 ≥ 30dB (相邻) / ≥ 40dB (非相邻) + 高回波损耗 ≥ 45dB + 高方向性 ≥ 50dB，符合 RoHS 无铅 + Telcordia GR-1221/GR-1209 可靠性标准。
产品系列 (Product Family)
主要特性 (Product Features)
- 3 通道密集波分复用器 + 解复用器 (3CH DWDM MUX & DEMUX)
- 通道中心波长：C18 + C46 + 50% 监测端口 (C18/C46 Monitor)
- 工作波长范围：1520~1570nm C 波段 (C-band)
- 100GHz ITU-T G.694.1 通道间隔 (100GHz Channel Spacing)
- 通道通带 ≥ 0.11nm @ 0.5dB (Channel Passband 0.5dB)
- 低插入损耗 ≤ 4.5dB (Low Insertion Loss)
- 高隔离度：相邻 ≥ 30dB / 非相邻 ≥ 40dB
- 高回波损耗 ≥ 45dB + 高方向性 ≥ 50dB
- 低纹波 ≤ 0.5dB + 低偏振相关损耗 ≤ 0.3dB
- 高光功率承受能力：最大 300mW CW
- G657A2 弯曲不敏感单模光纤 (Bend-insensitive Single Mode Fiber)
- 900μm 松套管保护 (Loose Tube Protection)
- 1.5M 尾纤长度 (Fiber Length 1.5M ± 0.05)
- 无连接器 (NA)，支持客户现场熔接或配置连接器
- 紧凑封装 25 × 10.8 × 6.5mm (Compact Package)
- 工业级工作温度 -40~+70°C (Industrial Temperature)
- 符合 RoHS 无铅 + Telcordia GR-1221/GR-1209 可靠性标准
产品应用 (Product Applications)
- WDM 系统 — 密集波分复用光传输系统
- 城域接入网 — Metro Access Network
- 电信网络 — Telecom Network
- 有线电视网络 — Cable TV Network (CATV)
- 企业网 — Enterprise Network
- FTTH / FTTx / FTTB — 光纤到户/楼/节点
- 光纤放大器 — Fiber Optic Amplifier (EDFA 前后级)
- 3G/4G/5G 前传 / 回传 — 移动前传网络
- 数据中心互联 DCI — Data Center Interconnect
物料清单 (Product Code)
| 物料编号 (Item Number) | 客户料号 (Customer Part Number) | 描述 (Description) |
|---|---|---|
| 1 | NA | 3CH DWDM Module, C18/C46，Monitor(50%C18/C46), G657A2, 900μm 松套管 1.5M |
💡 型号解析：本物料为 FT-AJ 3CH DWDM MUX&DEMUX 单物料编号方案，1 个模块集成 MUX + DEMUX 双向复用功能，输出 3 端口：C18 / C46 / Monitor(50% C18/C46)，客户可按需配置连接器（LC/SC/FC/ST 可选，默认 NA）。
产品结构 (Product Structure)
图 1：FT-AJ 3CH DWDM MUX&DEMUX 模块结构图 — 包含 3 端口 DWDM 滤波片（Thin-Film Filter, TFF）+ Monitor 监测端口（50% 抽头分光比），采用 G657A2 弯曲不敏感单模光纤 + 900μm 松套管 + 1.5M 尾纤输出，紧凑 ABS 封装 25×10.8×6.5mm。
3 通道 DWDM 模块规格 (3CH DWDM MUX&DEMUX Module Specification)
| 参数 (Parameters) | 规格 (Specifications) | 单位 (Unit) |
|---|---|---|
| 通道数 (Channel Number) | 3 | CH |
| 工作波长 (Operating Wavelength) | 1520~1570 | nm |
| 通道中心波长 (Channel Center Wavelengths) | Monitor (50% C18/C46), C18, C46 | nm |
| 通道通带 (Channel Passband @ 0.5dB) | ≥ 0.11 | nm |
| 插入损耗 (Insertion Loss) | ≤ 4.5 | dB |
| 纹波 (Ripple) | ≤ 0.5 | dB |
| 偏振相关损耗 (PDL) | ≤ 0.3 | dB |
| 相邻通道隔离 (Adjacent Isolation) | ≥ 30 | dB |
| 非相邻通道隔离 (Non-adjacent Isolation) | ≥ 40 | dB |
| 回波损耗 (Return Loss, RL) | ≥ 45 | dB |
| 方向性 (Directivity, Dir) | ≥ 50 | dB |
| 最大光功率 (Optical Power, CW) | 300 | mW |
| 尺寸 (Dimension) | 25 × 10.8 × 6.5 | mm |
| 光纤类型 (Fiber Type) | G657A2, 900μm 松套管 (Loose tube) | |
| 尾纤长度 (Fiber Length) | 1.5 ± 0.05 | M |
| 连接器类型 (Connector Type) | NA (无连接器) | – |
| 工作温度 (Operating Temperature) | -40 ~ +70 | °C |
| 存储温度 (Storage Temperature) | -45 ~ +85 | °C |
💡 Notes:
1) 所有规格基于 1520~1570nm 室温（23°C） 测量，含连接器损耗（如有）。
2) 插入损耗 (IL) 指 MUX 或 DEMUX 通道从公共端口到指定通道端口的光功率损耗。
3) 通道隔离 (Isolation) 指目标通道对相邻/非相邻通道的抑制度，≥ 30dB（相邻）/ ≥ 40dB（非相邻） 确保通道间串扰极低。
4) 回波损耗 (RL) ≥ 45dB 减少链路反射对激光器的影响。
5) 方向性 (Directivity) ≥ 50dB 防止反向光信号干扰上游设备。
6) 最大光功率 (CW) 300mW 适用于 EDFA 等高功率链路环境。
7) 连接器类型 NA：本物料出厂不带连接器，客户可根据应用自行熔接或压接 LC/SC/FC/ST 连接器。如需带连接器版本，请联系 F-tone Networks 销售工程师。
机械尺寸 (Mechanical Dimensions)

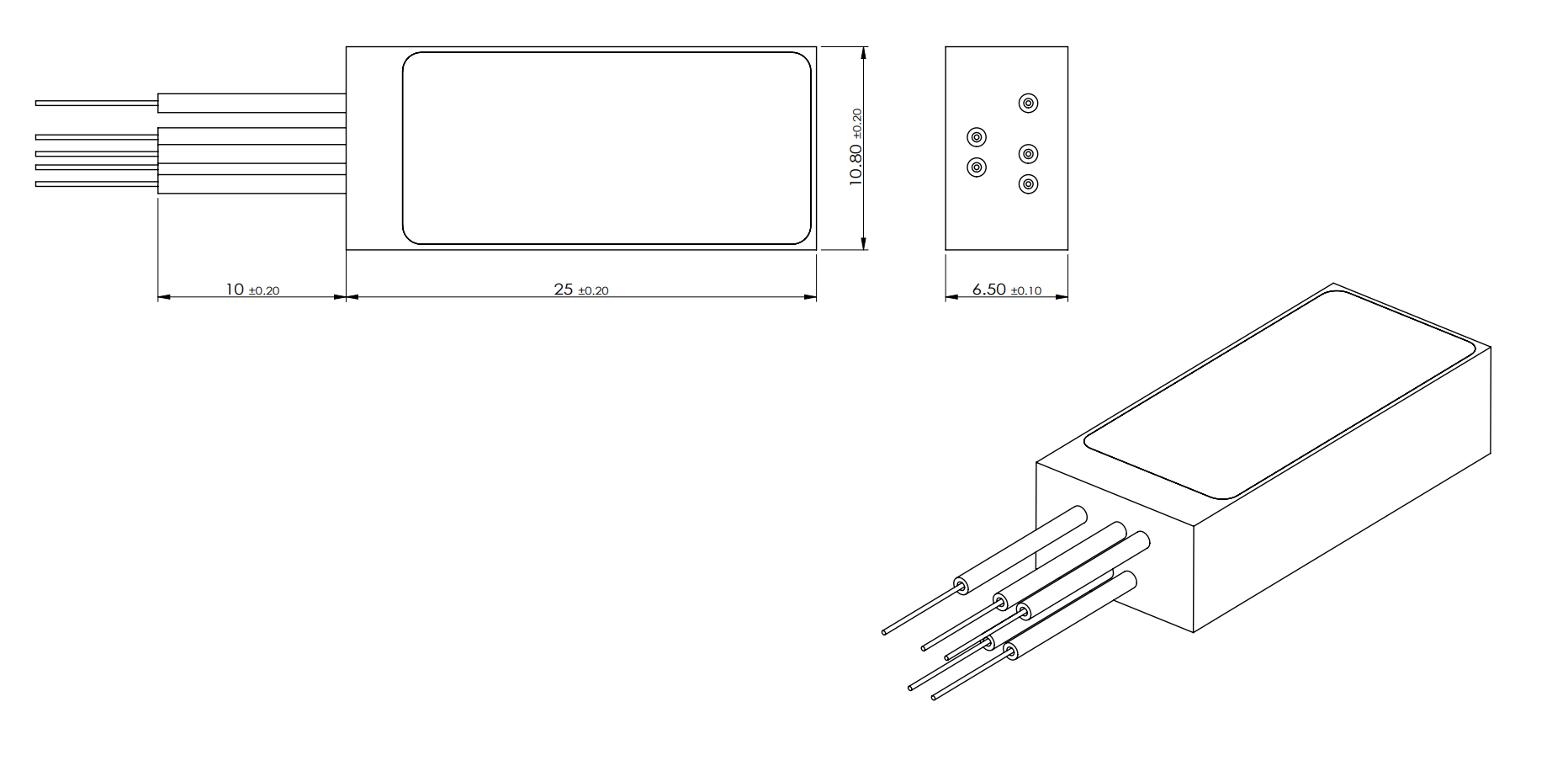

图 2：FT-AJ 3CH DWDM 模块机械尺寸图 — 紧凑封装 25mm (L) × 10.8mm (W) × 6.5mm (H)，适合高密度 WDM 系统集成。
