FTCO-8H-SR4 800G Twin-port OSFP 2xSR4 多模 100m 光模块 (8 通道 100G-PAM4 850nm VCSEL 2xMPO-12 APC 14W CMIS 4.0) | F-tone Networks 北亿纤通

FTCO-8H-SR4 800G Twin-port OSFP 2×SR4 多模 100m 光模块 是 F-tone Networks(北亿纤通)面向 800G 以太网 / 数据中心高速互联 / 超大规模数据中心 / AI/ML 集群 (GPU/HPC) / 5G 核心网 / InfiniBand NDR/HDR / 800G 交换机叶脊架构等高性能计算场景推出的 双端口 800G OSFP 封装高速光模块。8 通道 100G-PAM4 电调制 + 2 端口 4 通道 100G-PAM4 光调制,2×MPO-12/APC 标准光接口,850nm VCSEL,OM4 MMF 最远 100m / OM3 MMF 70m,最大功耗 14W,单 3.3V 电源,CMIS 4.0 兼容,OSFP MSA Rev 1.12 兼容,Class 1 激光安全,翅片顶 (Finned-top) 风冷设计适用于气冷交换机,0~+70°C 商业级温度。

产品系列 (Product Family)

FTCO-8H-SR4 — 800G Twin-port OSFP 2×SR4 (2 端口 4 通道 / OM4 100m / 2×MPO-12 APC / 14W)

8×53.125GBd PAM4 / 8 通道电 / 2 端口光 / 850nm VCSEL / Class 1 / CMIS 4.0 / OSFP MSA 1.12 / 14W / 0~+70°C

主要特性 (Features)

  • 800G 双端口 Twin-port OSFP 2×SR4 — 单模块提供 2 个独立 400G 端口
  • 8 通道 100G-PAM4 电调制 + 2 端口 4 通道 100G-PAM4 光调制 — 800G 高速聚合
  • 支持 2 根直通 400Gb/s 光纤 或 2 根 1:2 分路器 200Gb/s 光纤
  • 850nm VCSEL — 成熟的短距多模 VCSEL 阵列技术
  • OM4 MMF 最远 100m / OM3 MMF 70m — 适用于数据中心 ToR-Leaf 互联
  • 2×MPO-12/APC 标准光接口 — 高密度并行光学接口
  • 翅片顶 (Finned-top) OSFP 设计 — 适用于气冷交换机
  • 最大功耗 14W — 高效低功耗设计
  • 单 3.3V 电源供电 — 简化电源设计
  • Class 1 激光安全 — 人眼安全
  • CMIS 4.0 兼容 — 最新一代管理接口标准
  • 热插拔 (Hot-pluggable) — 在线维护与升级
  • RoHS 无铅合规 — 环保合规
  • 工作温度 0~+70°C — 商业级温度范围
  • OSFP MSA Rev 1.12 兼容 — 标准封装与管脚定义

应用场景 (Applications)

  • 800G 以太网 — 800GbE 数据中心高速互联
  • 超大规模数据中心 — Hyperscale Data Center Spine-Leaf 架构
  • AI/ML 训练集群 — GPU/TPU 训练集群 (LLM/CV/NLP)
  • 高性能计算 (HPC) — 科研计算、仿真
  • InfiniBand NDR/HDR 替代 — 800G InfiniBand 兼容光模块
  • 5G 核心网 — 5G Core Network 高速互联
  • 交换机互联 — 800G 交换机 (Tomahawk 5 等) 互联
  • 叶脊 (Spine-Leaf) 架构 — ToR-Leaf-Spine 高速互联
  • RDMA over Converged Ethernet — RoCE v2 存储网络
  • NVMe-oF 存储 — 高速存储区域网络

绝对最大额定值 (Absolute Maximum Ratings)

参数 (Parameter) 符号 (Symbol) 最小 (Min) 典型 (Typ) 最大 (Max) 单位 (Unit) 备注 (Note)
储存温度 (Storage Temperature) Tstg -40 — +85 °C
供电电压 (Supply Voltage) Vcc -0.5 — 3.6 V
相对湿度 (Relative Humidity, non-condensing) RH 15 — 85 %
控制输入电压 (Control Input Voltage) — -0.3 — Vcc+0.5 V

⚠️ 注意:超出绝对最大额定值可能导致器件永久性损坏。请勿在工作条件与绝对最大额定值之间长期运行,可能造成永久性器件性能下降。

推荐工作条件 (Recommended Operating Conditions)

参数 (Parameter) 符号 (Symbol) 最小 (Min) 典型 (Typ) 最大 (Max) 单位 (Unit) 备注 (Note)
工作壳温 (Operating Case Temperature) TOP 0 — 70 °C
接收端损伤阈值 (Receiver Damage Threshold per Lane) — — — 5 dBm
相对湿度 (Relative Humidity, non-condensing) RH 15 — 85 %
供电电压 (Power Supply Voltage) Vcc 3.135 — 3.465 V
总功耗 (Total Power Consumption) Pc — — 14 W [1]
单端供电电流 (Supply Current per end) Icc — — 5.1 A
比特率 (Bit Rate) BR — 850 — Gbps
OM3 MMF 传输距离 (Fiber Length on OM3 MMF) — — — 70 m
OM4 MMF 传输距离 (Fiber Length on OM4 MMF) — — — 100 m
I²C 时钟频率 (I²C Clock Frequency) — 0 — 1000 kHz

[1] 在 3.465V 工作电压 + 70°C 壳温 条件下测得。

电气特性 (Electrical Specifications)

参数 (Parameter) 测试点 (Test Point) 最小 (Min) 典型 (Typ) 最大 (Max) 单位 (Unit) 备注 (Note)
Pre-FEC 误码率 (Pre FEC BER) — — — 2.4E-4
Post-FEC 误码率 (Post FEC BER) — — — 1E-12
发射器 (Transmitter, each Lane)
差分峰峰值输入电压 (Differential pk-pk Input Voltage) tolerance — — 750 mV
差分终端失配 (Differential Termination Mismatch) — — — 10 %
眼高 (Eye height) — 10 — — mV
共模→差模回波损耗 (Common-mode to differential-mode return loss) — IEEE802.3ck Equation(120G-1) — — dB
垂直眼图闭合 (Vertical eye closure) — — — 12 dB
有效回波损耗 (Effective return loss) — 7.3 — — dB
转换时间 (Transition Time) — 10 — — ps
接收器 (Receiver, each Lane)
差分数据输出摆幅 (Differential data output swing) — 300 — 900 mVpp
差分终端失配 (Differential termination mismatch) — — — 10 %
眼高 (Eye height) — 15 — — mV
垂直眼图闭合 (Vertical eye closure) — — — 12 dB
共模→差模回波损耗 (Common-mode to differential-mode return loss) — IEEE802.3ck Equation(120G-1) — — dB
有效回波损耗 (Effective return loss) — 8.5 — — dB
转换时间 (Transition time) — 8.5 — — ps

光学特性 (Optical Specifications)

参数 (Parameter) 符号 (Symbol) 最小 (Min) 典型 (Typ) 最大 (Max) 单位 (Unit) 备注 (Note)
发射器 (Transmitter)
每通道数据速率 (Data rate per lane) DR — 53.125 — GBd
调制格式 (Modulation format) — — PAM4 —
中心波长 (Center Wavelength) λ 840 850 868 nm
RMS 谱宽 (RMS spectral width) σ — 0.6 — nm
每通道平均发射光功率 (Average Launch power, each lane) Pavg -4 — 4 dBm
每通道最大 OMA 光功率 (Optical Power OMA, each Lane, max) POMA — — 3.5 dBm
每通道最小 OMA 光功率 (OMAouter, each lane, min) — max[-2.6, max(TECQ,TDECQ)-4.4] (TECQ,TDECQ ≤ 1.8dB) — max[-1, max(TECQ,TDECQ)-4.4] (1.8 < max(TECQ,TDECQ) < 4.4dB) dBm [1]
发射色散眼图闭合 (TDECQ) TDECQ — — 4.4 dB
PAM4 发射眼图闭合 (TECQ) TECQ — — 4.4 dB
消光比 (Extinction ratio) ER 2.5 — — dB
发射光功率偏差 (Transmitter power excursion) — — — 2.3 dBm
光回波损耗容限 (Optical Return Loss Tolerance) ORLT — — 14 dB
TX DISABLE 时光功率 (Optical Power for TX DISABLE) — — — -30 dBm
包络通量 (Encircled flux) — ≥86% at 19μm, ≤30% at 4.5μm — — [2]
接收器 (Receiver)
每通道数据速率 (Data rate per lane) BR — 53.125 — GBd
调制格式 (Modulation format) — — PAM4 —
中心波长 (Center Wavelength) λ 842 850 863 nm
损伤阈值 (Damage threshold) — — — 5 dBm
每通道平均接收光功率 (Average receive power, each lane) — -6.4 — 4 dBm
每通道 OMAouter 接收光功率 (Receive power, each lane, OMAouter) — — — 3.5 dBm
接收器反射率 (Receiver reflectance) Rr — — -15 dB
接收灵敏度 (Receiver sensitivity, each lane) RS — max(-4.6, TECQ-6.4) — dBm [3]
压力接收灵敏度 (Stressed receiver sensitivity, each lane) — — — -2 dBm
Rx LOS 告警 (Rx LOS Assert) — -15 — — dBm
Rx LOS 解除 (Rx LOS De-assert) — -7.5 — — dBm
Rx LOS 迟滞 (Hysteresis) — 0.5 — 5 dB

[1] 根据所使用激光器的性能定义。
[2] 在 IEC 61280-1-4 标准下,使用 50μs 光纤测量至 type A1a.2 / type A1a.3 / A1a.4 标准。
[3] 接收灵敏度为参考值,定义为使用 TECQ 值的发射器,在 TP3 处使用一致性测试信号测量,BER = 2.4E-4 Pre-FEC。

方框图 (Transceiver Block Diagram)

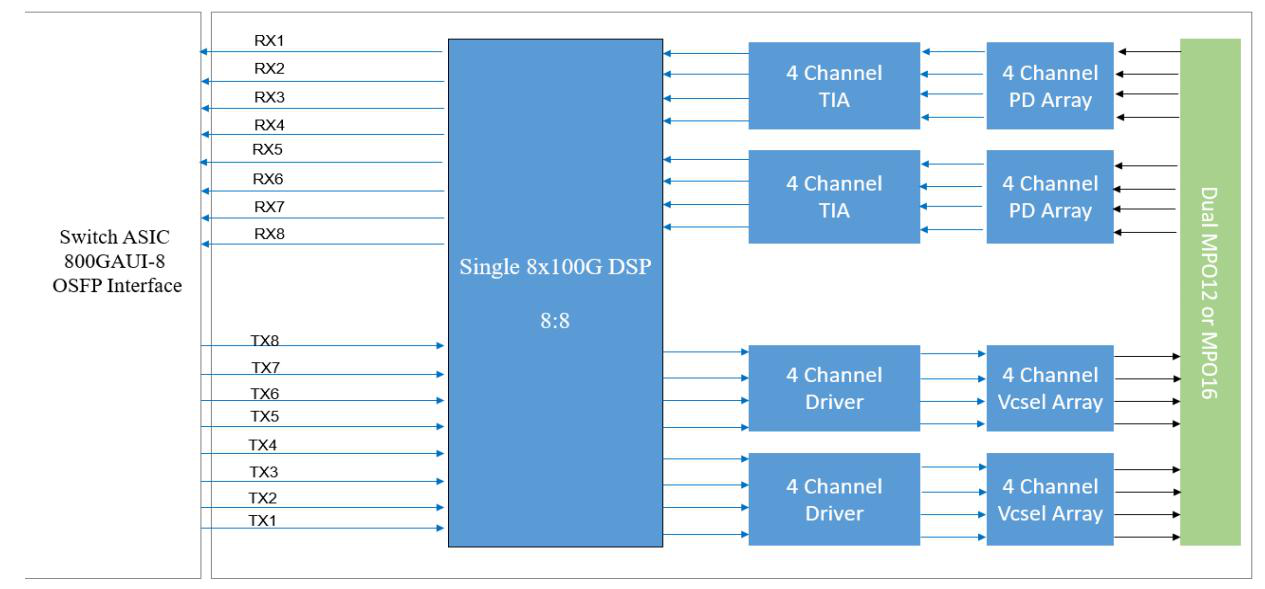

FTCO-8H-SR4 收发器方框图

图 1:FTCO-8H-SR4 收发器方框图 — 集成 8 通道 100G-PAM4 电接口 + 2 端口 4 通道光发射/接收 + TIA/Driver + 850nm VCSEL 阵列 + MPO-12/APC 接口。

光学接口 (Optical Port Description)

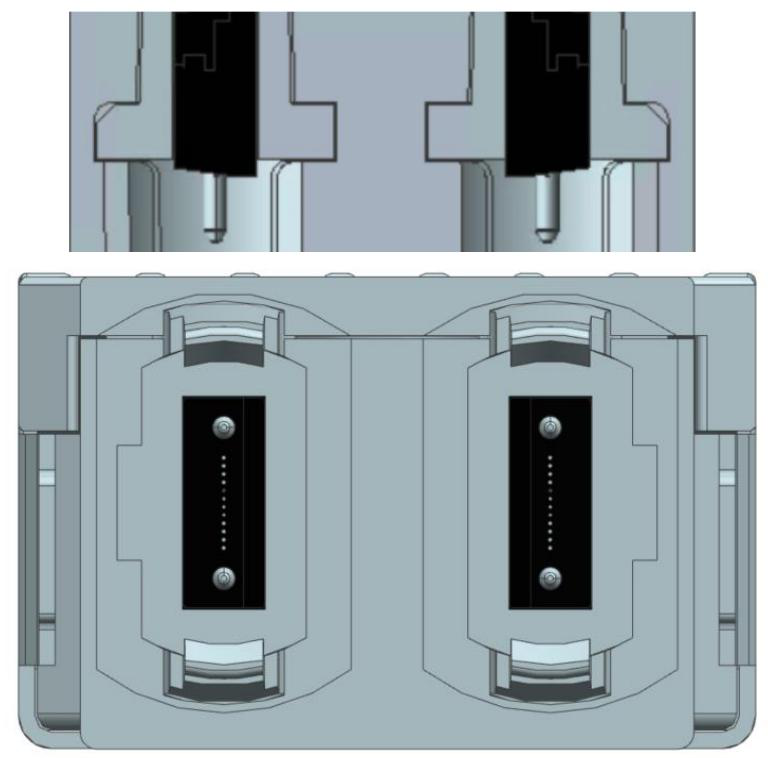

FTCO-8H-SR4 光学接口 MDI

图 2:FTCO-8H-SR4 MPO-12/APC 光学接口 MDI (Media Dependent Interface) 端口分配 — 2 个 MPO-12/APC 端口,每个端口 4 通道 TX + 4 通道 RX。

机械尺寸 (Mechanical Drawing)

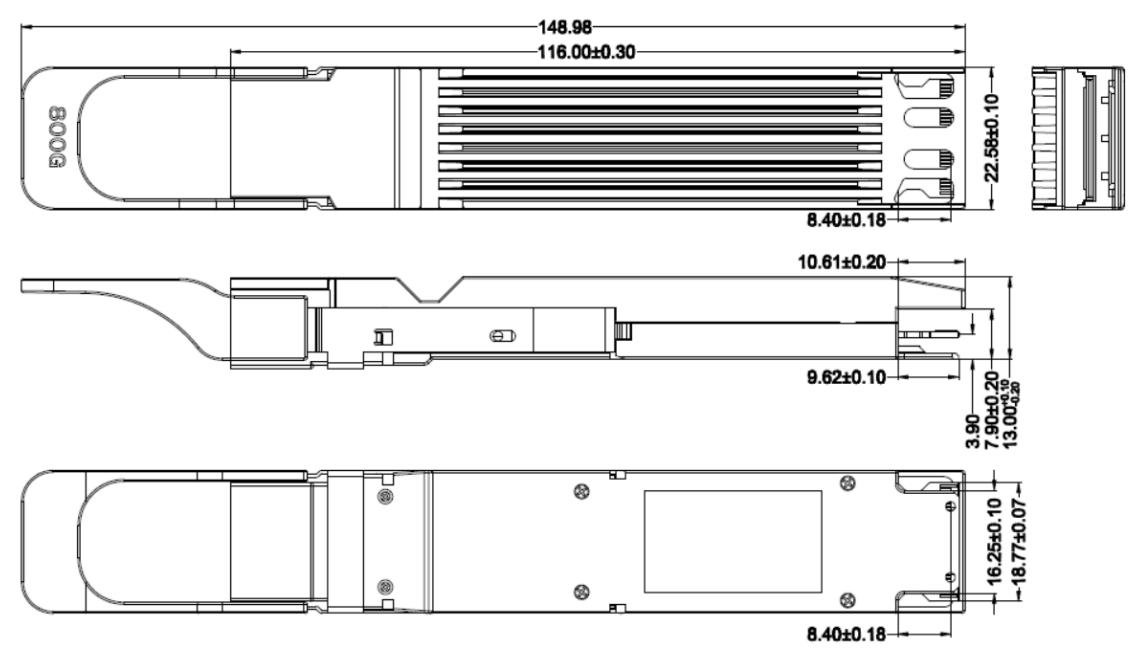

FTCO-8H-SR4 机械尺寸图

图 3:FTCO-8H-SR4 OSFP 翅片顶 (Finned-top) 封装机械尺寸图 — 适用于气冷交换机散热设计。

管理接口 (Management Interface)

FTCO-8H-SR4 兼容 CMIS 4.0 (Common Management Interface Specification) 标准管理接口,通过 I²C 接口(SCL/SDA)实现:

  • 模块识别 — 厂商信息、型号、序列号、固件版本
  • DDM/DOM 数字诊断监控 — 温度/电压/偏置电流/TX 功率/RX 功率 实时监控
  • 模块中断/复位 (INT/RSTn) — 硬件级中断和复位
  • 低功耗模式 (LPWn/PRSn) — 低功耗和模块在位检测
  • 应用选择 — 支持 800G/2×400G/2×200G 等多种应用配置

订购信息 (Ordering Information)

产品型号 (Part Number) 产品描述 (Product Description)
FTCO-8H-SR4 OSFP Transceiver, 800G, SR4, 0°C to +70°C (Twin-port 2×SR4 / OM4 100m / 2×MPO-12 APC / 14W / CMIS 4.0)

💡 Notes:
1) 完整型号 FTCO-8H-SR4 表示800G Twin-port OSFP 2×SR4 多模 100m 商业级型号。
2) 如需 2km/10km/40km 长距版本(FR4/DR4/LR4 等),请联系我们询价。
3) 翅片顶 (Finned-top) 专为气冷交换机设计,不适用于浸没式液冷。如需液冷版本 (Flat-top) 请联系我们。

使用与维护 (Handling & Maintenance)

  • ESD 防护:本模块为静电敏感器件,使用时请佩戴防静电手环、接地。
  • 光纤端面清洁:使用前请用专业 MPO 清洁工具清洁 MPO-12/APC 端面,避免污染。
  • 气流要求:翅片顶设计需要足够气流(建议 ≥ 1.5 m/s 入口风速)保证散热。
  • MPO-12 APC 极性:Type A/B/C 极性请参考 IEEE 802.3ck 标准,确保连接极性正确。
  • 激光安全:本产品为 Class 1 激光器,正常使用条件下人眼安全。
