FT-S59-AH019-D6S03 是 F-tone Networks（北亿纤通）面向 100G / 28G QSFP28 光模块热插拔设计的 QSFP28 2×1 双端口屏蔽笼式连接器组件（CAGE+CONNECTOR）。本组件集成 屏蔽 CAGE 笼体 + 高速信号连接器 + EMI 弹片 + 光导管（Light Pipe），符合 SFF-8662 / SFF-8661 / SFF-8665等 QSFP28 MSA 机械与电气标准。组件外壳采用 铜合金 + 不锈钢双材料屏蔽结构（厚度 0.25mm），可承载最大 0.5A 额定电流 / 30V AC/DC 高速差分信号，接触电阻 ≤ 20mΩ，耐压最大 300V AC，工作温度 -40°C ~ +85°C，符合 UL 94V-0 阻燃 + RoHS 无铅环保标准。组件提供完整的 推荐 PCB Layout（Detail A）与 PCB 禁布区（Keepout Areas）设计参考，可直接用于双端口 QSFP28 100G 数据中心交换机 / 路由器 / HPC 互连应用。
产品概述 (Product Overview)
主要特性 (Product Features)
- 支持 2 个 QSFP28 光模块同时热插拔（28Gbps / 100Gbps）
- 集成屏蔽 CAGE 笼体：上笼/后笼 铜合金 0.25mm + 底笼/中笼 不锈钢 0.25mm
- 集成 EMI 弹片（铜合金），全表面镀镍 0.76~2.54μm，优异的电磁兼容性能
- 集成光导管（聚碳酸酯 UL 94V-0 透明），支持 8 个 LED 状态指示灯正面显示
- 接触件铜合金，接触区镀金 ≥ 0.76μm，接触针端雾锡 2.54~5.08μm
- 低电平接触电阻 ≤ 20mΩ，耐压最大 300V AC
- 额定电流 0.5A / 额定电压 30V AC(RMS)/DC
- 工作温度 -40 ~ +85°C（工业级）
- 符合 UL 94V-0 阻燃等级 + RoHS 无铅环保标准
- 符合 SFF-8662（QSFP28 Cage）/ SFF-8661（QSFP+ Cage）/ SFF-8665（Pluggable Module）MSA 机械与电气标准
- 总尺寸 72.99 × 21.40 × 27.05mm（含外壳），槽位中心间距 20.05mm
- 推荐 PCB Layout（Detail A 放大 2:1）+ 完整 KEEPOUT 禁布区参考（Detail A/B 放大 10:1）
产品应用 (Product Applications)
- 100G / 28G QSFP28 双端口光模块热插拔座
- 数据中心交换机 / 路由器 / 服务器互连
- HPC 高速计算并行光互连
- InfiniBand EDR / 100G 以太网 QSFP28 端口
- 光模块卡板（CFP/CFP2/QSFP28 适配）
- 电信设备 100G 长距/短距光模块承载
图纸基础信息 (Drawing Information)
| 项目 (Item) | 内容 (Content) |
|---|---|
| 产品名称 (Product Name) | QSFP28 2X1 CAGE+CONNECTOR |
| 零件编号 (Part Number) | FT-S59-AH019-D6S03 |
| 端口数 (Port Count) | 2 端口 (2 Ports) |
| 支持模块 (Module) | QSFP28 (28Gbps/100Gbps) |
| 图纸版本 (Revision) | REV:A |
| 图纸比例 (Scale) | 1:1 |
| 尺寸单位 (Unit) | 毫米 (mm) |
| 通用公差 (General Tolerance) | 线性 X±0.20 / .XX±0.15 / .XXX±0.10 mm；角度 X±1° / .XX±5° |
| 签核 (Approval) | 批准 Mark / 审核 Sam / 绘制 Andy |
产品装配图 (Assembly Diagram)

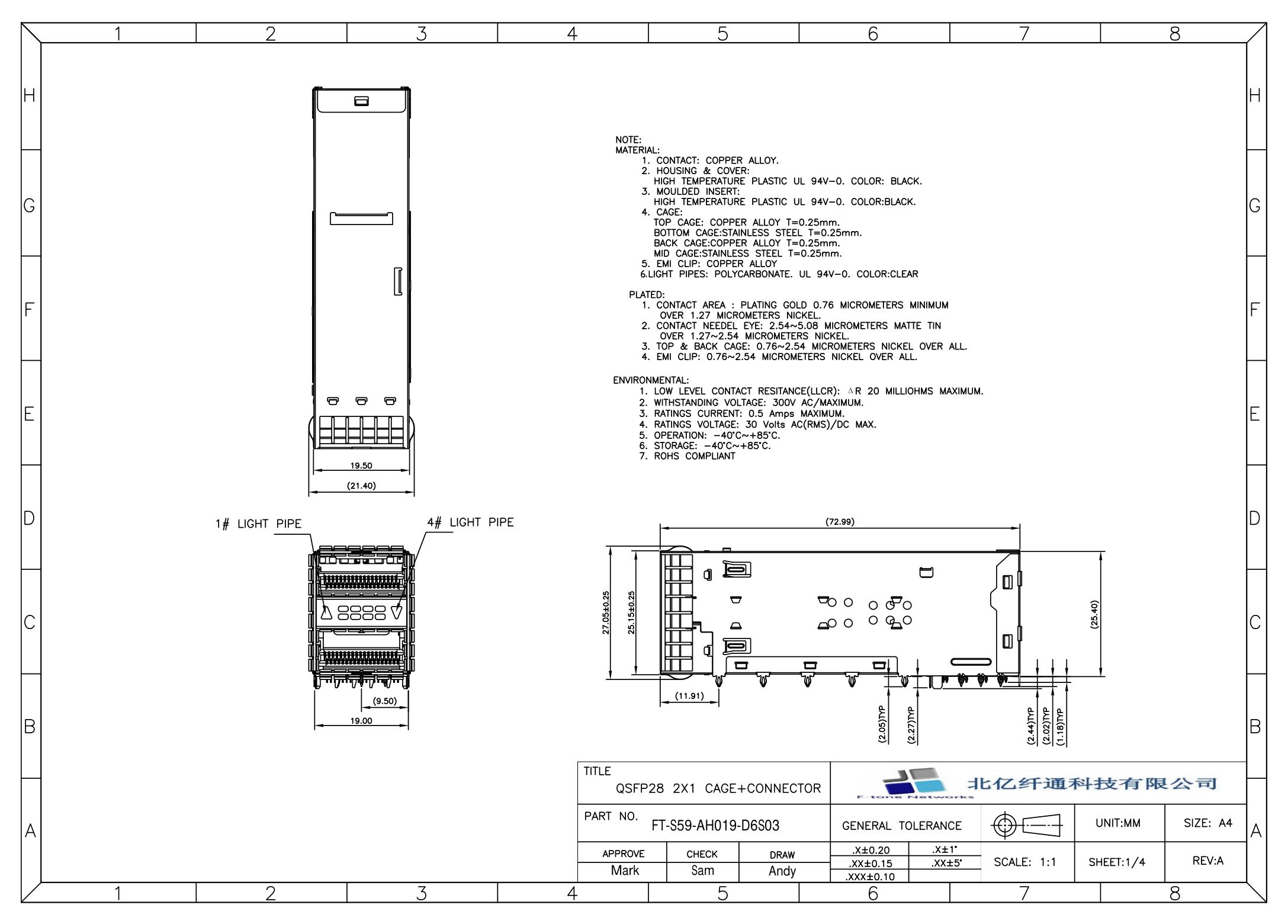

图 1：FT-S59-AH019-D6S03 QSFP28 2×1 CAGE+CONNECTOR 组件装配图（北亿纤通 / F-tone Networks 出品，REV:A，1:1 比例，mm 单位）— 包含 3 个视图：左上正视图展示组件正面外观，标注总宽度 21.40mm，内侧有效宽度 19.50mm；左下端口视图展示 1#/4# 光导管位置，总宽度 19.00mm，引脚位宽度 9.50mm，正面预设 8 个 LED 状态指示灯位，两侧印有 ▲/▼ 方向识别标识；右侧俯视/侧视图展示总长度 72.99mm，总高度 27.05±0.25mm，内部安装高度 25.15±0.25mm，前端引脚位长度 11.91mm。
物料明细 (Bill of Materials)
| 部件 (Component) | 材质说明 (Material Specification) |
|---|---|
| 接触件 (Contact) | 铜合金 (Copper Alloy) |
| 外壳、模塑嵌件 (Housing & Molded Insert) | 耐高温塑料 UL 94V-0 阻燃等级 黑色 |
| 屏蔽笼上笼/后笼 (Upper/Rear Cage) | 铜合金，厚度 0.25mm |
| 屏蔽笼底笼/中笼 (Bottom/Middle Cage) | 不锈钢，厚度 0.25mm |
| EMI 弹片 (EMI Spring) | 铜合金 (Copper Alloy) |
| 光导管 (Light Pipe) | 聚碳酸酯，UL 94V-0 阻燃等级，透明 |
镀层要求 (Plating Requirements)
| 部件 (Component) | 镀层 (Plating) | 厚度 (Thickness) |
|---|---|---|
| 接触区 (Contact Area) | 镀金 (Gold) | ≥ 0.76μm |
| 接触区底层 (Underplate) | 镀镍 (Nickel) | ≥ 1.27μm |
| 接触针端 (Solder Tails) | 雾锡 (Matte Tin) | 2.54 ~ 5.08μm |
| 接触针端底层 (Underplate) | 镀镍 (Nickel) | 1.27 ~ 2.54μm |
| 屏蔽笼 (Cage) | 全表面镀镍 (Nickel) | 0.76 ~ 2.54μm |
| EMI 弹片 (EMI Spring) | 全表面镀镍 (Nickel) | 0.76 ~ 2.54μm |
电气与环境参数 (Electrical & Environmental)
| 参数 (Parameter) | 要求 (Specification) | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|
| 低电平接触电阻 (Low Level Contact Resistance) | ≤ 20 | mΩ | |
| 耐压 (Dielectric Withstand Voltage) | 最大 300 | V AC | 最大值 |
| 额定电流 (Rated Current) | 最大 0.5 | A | |
| 额定电压 (Rated Voltage) | 最大 30 | V AC(RMS)/DC | |
| 工作温度 (Operating Temperature) | -40 ~ +85 | ℃ | |
| 存储温度 (Storage Temperature) | -40 ~ +85 | ℃ | |
| 环保要求 (Environmental) | 符合 RoHS 规范 | – | Lead Free |
关键尺寸参数 (Key Dimensions)
| 尺寸 (Dimension) | 标称值 (Nominal) | 公差 (Tolerance) | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|---|
| 总宽度 (Total Width) | 21.40 | ± 0.15 | mm | 正视图外缘 |
| 内侧有效宽度 (Inner Effective Width) | 19.50 | ± 0.15 | mm | 光口中心距 |
| 光导管宽度 (Light Pipe Width) | 19.00 | ± 0.15 | mm | 端口视图 |
| 引脚位宽度 (Pin Position Width) | 9.50 | ± 0.10 | mm | |
| 总长度 (Total Length) | 72.99 | ± 0.20 | mm | 俯视图 |
| 总高度 (Total Height) | 27.05 | ± 0.25 | mm | 含外壳 |
| 内部安装高度 (Internal Mounting Height) | 25.15 | ± 0.25 | mm | |
| 尾部安装高度 (Rear Mounting Height) | 25.40 | ± 0.25 | mm | |
| 前端引脚位长度 (Front Pin Position Length) | 11.91 | ± 0.15 | mm | |
| 面板开孔总宽度 (Panel Cutout Width) | 22.00 | ± 0.20 | mm | |
| 槽位中心间距 (Slot Center Spacing) | 20.05 | ± 0.10 | mm | |
| 开孔高度 (Cutout Height) | 25.70 | ± 0.10 | mm | |
| 参考尺寸 (Reference) | 1.95 | – | mm | |
| 面板到底板顶面 (Panel to PCB Top) | 0.10 | ± 0.10 | mm | |
| 面板背到 PCB 正面 (Panel Rear to PCB Front) | 3.95 | ± 0.13 | mm | |
| PCB 最小厚度 (Min. PCB Thickness) | 1.57 | – | mm | 推荐值 |
| 面板到连接器前端突出 (Panel to Connector Front) | 1.00 | – | mm |
面板开孔图 (Panel Cutout Diagram)

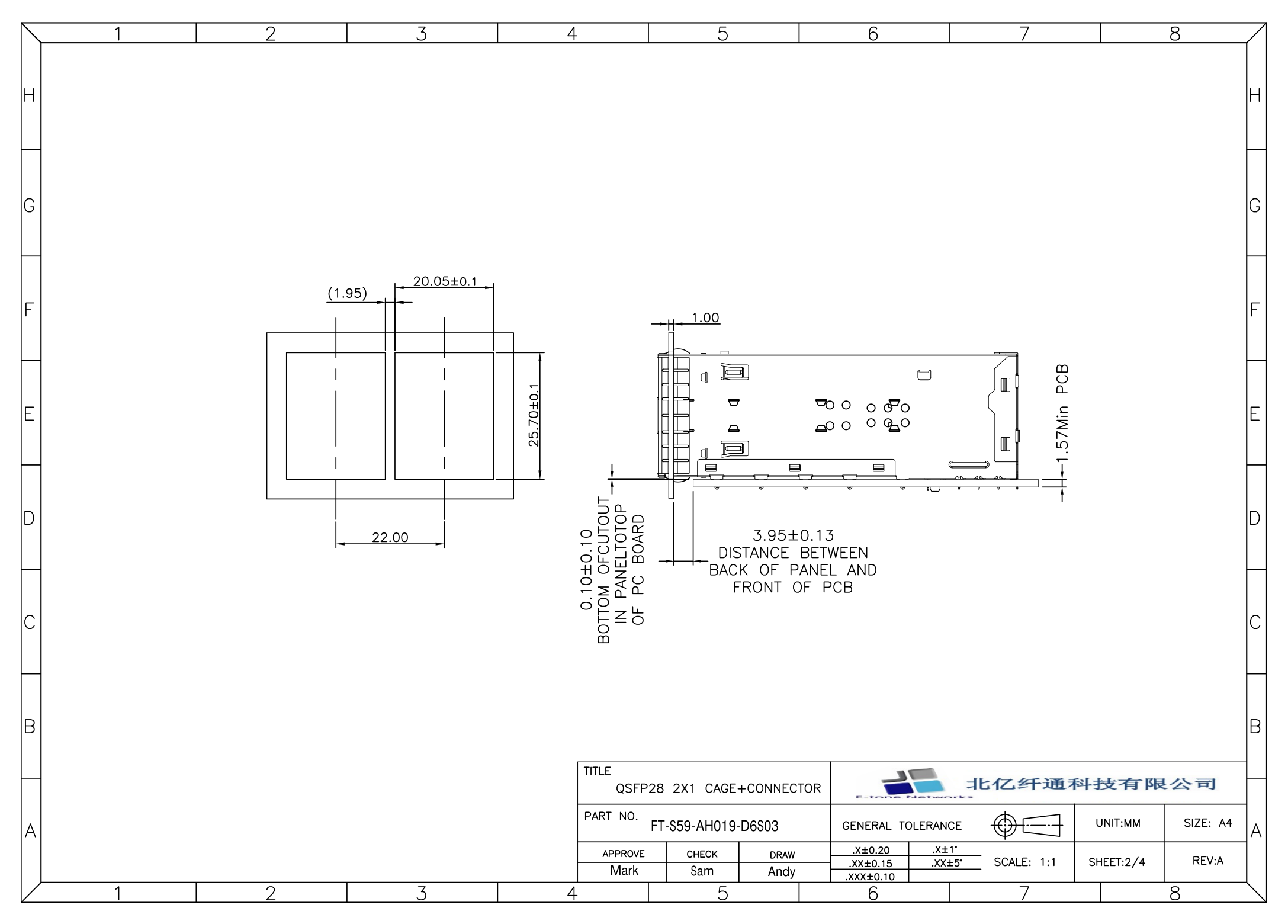

图 2：FT-S59-AH019-D6S03 设备面板对应开孔尺寸图 — 左侧开孔总宽度 22.00mm，两个槽位中心间距 20.05±0.1mm，开孔高度 25.70±0.1mm，参考尺寸 1.95mm；右侧安装配合侧视图：面板开口底部到 PCB 板顶面的距离 0.10±0.10mm，面板背部到 PCB 正面的间距 3.95±0.13mm，PCB 最小厚度要求 1.57mm，面板到连接器前端突出量 1.00mm。
推荐 PCB Layout (Recommended PCB Footprint)

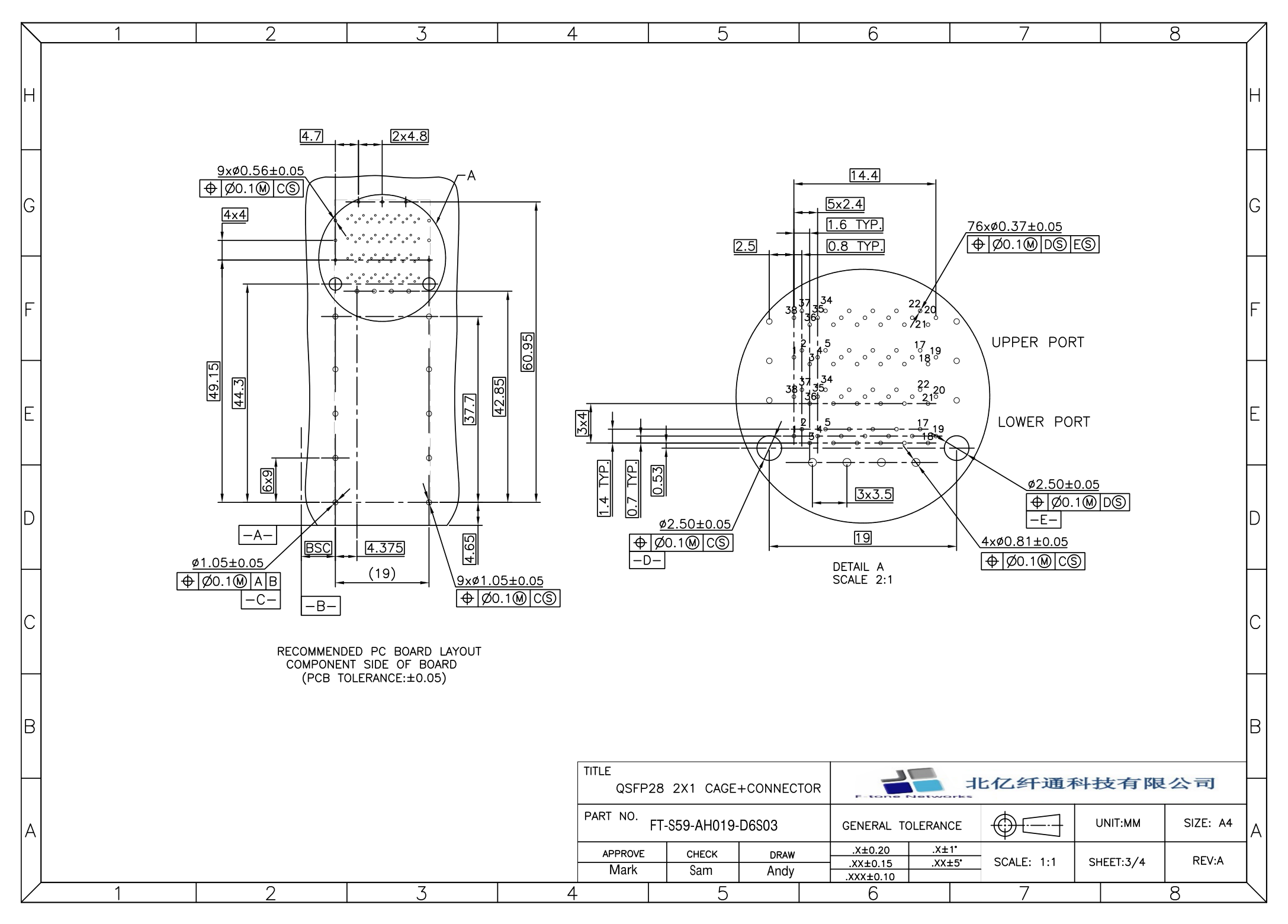

图 3：FT-S59-AH019-D6S03 PCB 元件侧推荐布局设计图（PCB 自身加工公差 ±0.05）— 左侧 PCB 整体布局视图：上部为 9 个 Ø0.56±0.05 圆形适配孔（位置度 Ø0.1 M），下部为长条形延伸区（高度 60.95mm），左右两侧各布置 9 个 Ø1.05±0.05 开孔，位置度 Ø0.1 M，含 A-A / B-B 剖切标识与 BSC 基准。右侧 DETAIL A 局部放大图（比例 2:1）：放大区域 14.4×19mm，单端口孔阵列 5×2.4，间距 1.6/0.8mm TYP，共 76 个 Ø0.37±0.05 信号孔（位置度 Ø0.1 M，标注 D|S|E|S 公差规范）、4 个 Ø2.50±0.05 定位安装孔（位置度 Ø0.1 M，标注 C|S / D|S / -E-）、4 个 Ø0.81±0.05 辅助孔（位置度 Ø0.1 M）。
PCB 布局详细参数 (PCB Layout Detail)
| 类型 (Type) | 位置 (Location) | 数量 (Qty) | 直径 (Diameter) | 位置度 (Position Tol.) | 公差规范 (Spec) |
|---|---|---|---|---|---|
| 信号孔 (Signal Vias) | DETAIL A 上部 | 38 (upper) | Ø0.37±0.05 | Ø0.1 M | D|S|E|S |
| 信号孔 (Signal Vias) | DETAIL A 下部 | 38 (lower) | Ø0.37±0.05 | Ø0.1 M | D|S|E|S |
| 定位安装孔 (Mounting Holes) | DETAIL A | 4 (左右各 2) | Ø2.50±0.05 | Ø0.1 M | C|S / D|S / -E- |
| 辅助孔 (Auxiliary Holes) | DETAIL A | 4 | Ø0.81±0.05 | Ø0.1 M | C|S |
| 圆形适配孔 (Adapter Vias) | PCB 上部 | 9 | Ø0.56±0.05 | Ø0.1 M | CS |
| 侧边孔 (Side Vias) | PCB 左右两侧 | 18 (各 9) | Ø1.05±0.05 | Ø0.1 M | A|B|C / CS |
| DETAIL A 区域尺寸 | 放大比例 2:1 | 14.4 × 19 | mm | – | – |
| 单端口孔阵列 (Per-Port Array) | DETAIL A | 5×2.4 | – | – | TYP 1.6/0.8 |
💡 PCB 加工公差：±0.05mm。所有孔位位置度均要求 Ø0.1 M（最大实体要求），建议使用激光钻孔 + 电镀填平工艺。
PCB 元件面禁布区 (PCB Keepout Areas)

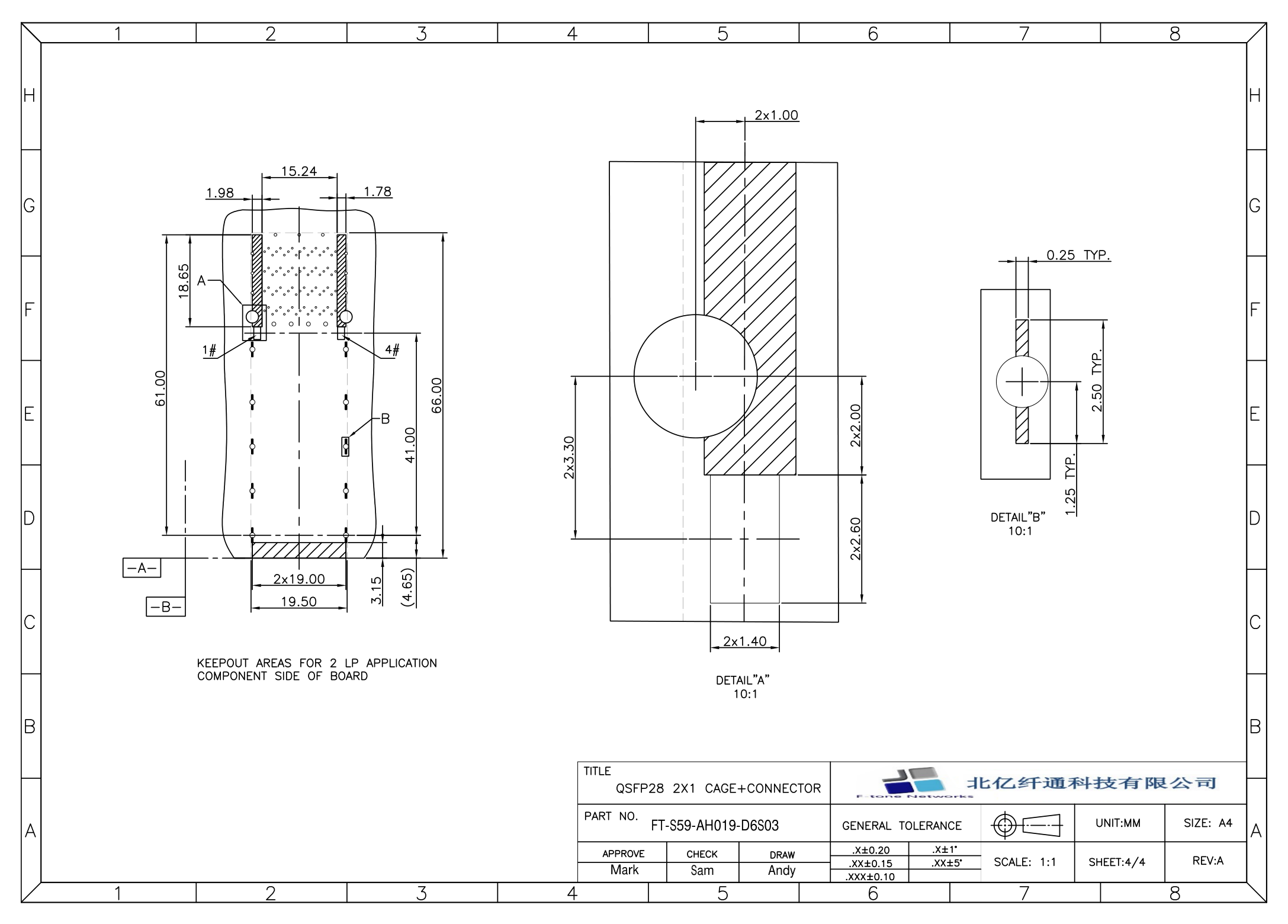

图 4：FT-S59-AH019-D6S03 PCB 元件面禁止布线/放置元件区域图（KEEPOUT AREAS FOR 2 LP APPLICATION COMPONENT SIDE OF BOARD）— 总禁布高度 66.00mm，中部主体禁布长度 61.00mm；上部两个金属固定片中心间距 15.24mm，固定片高度方向长度 18.65mm；底部安装位总跨度 2×19.00mm，两个安装孔中心间距 19.50mm，底部结构凸台高度 3.15mm，总下沉深度 4.65mm。DETAIL A（10:1 放大）：侧边固定脚安装位，金属固定片厚度 2×1.00mm，固定脚开孔尺寸 2×3.30 / 2×2.00 / 2×2.60mm，底部安装孔间距 2×1.40mm，斜线填充区域为结构件覆盖的禁布区。DETAIL B（10:1 放大）：中部定位孔位，定位孔总高度 2.50mm，上下两侧突出厚度各 1.25mm，定位金属片厚度 0.25mm。
PCB 禁布区详细参数 (Keepout Detail)
| 禁布区 (Keepout) | 尺寸 (Size) | 公差 (Tolerance) | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|---|
| 总禁布高度 (Total Keepout Height) | 66.00 | ± 0.20 | mm | |
| 中部主体禁布长度 (Central Keepout Length) | 61.00 | ± 0.20 | mm | |
| 上部金属固定片中心间距 (Upper Pad Spacing) | 15.24 | ± 0.10 | mm | |
| 固定片高度方向长度 (Pad Height) | 18.65 | ± 0.15 | mm | |
| 底部安装位跨度 (Bottom Mount Span) | 2×19.00 | ± 0.20 | mm | |
| 两个安装孔中心间距 (Mount Hole Spacing) | 19.50 | ± 0.10 | mm | |
| 底部凸台高度 (Boss Height) | 3.15 | ± 0.10 | mm | |
| 总下沉深度 (Total Sink Depth) | 4.65 | ± 0.10 | mm | |
| DETAIL A 金属固定片厚度 (Pad Thickness) | 2×1.00 | ± 0.05 | mm | 10:1 放大 |
| DETAIL A 固定脚开孔 (Mounting Openings) | 2×3.30 / 2×2.00 / 2×2.60 | ± 0.05 | mm | |
| DETAIL A 底部安装孔间距 (Bottom Hole Spacing) | 2×1.40 | ± 0.05 | mm | |
| DETAIL B 定位孔总高度 (Post Total Height) | 2.50 | ± 0.05 | mm | 10:1 放大 |
| DETAIL B 上下突出厚度 (Top/Bottom Extension) | 1.25 / 1.25 | ± 0.05 | mm | |
| DETAIL B 定位金属片厚度 (Metal Pad Thickness) | 0.25 | ± 0.05 | mm |
⚠️ 禁布区说明：图中斜线填充区域为结构件（CAGE/连接器/固定脚/定位金属片）覆盖区域，PCB 元件面在此区域内禁止走线 + 禁止放置元件 + 禁止过孔，以避免装配干涉。建议保留 0.5mm 安全间距。
使用注意事项 (Usage Notes)
- 面板开孔：严格按图 2 尺寸开孔（22.00mm × 25.70mm，中心间距 20.05mm），避免开孔过小导致装配困难或过大导致 EMI 泄漏
- PCB 厚度：推荐 ≥ 1.57mm（4 层板及以上），过孔建议采用盘中孔 + 电镀填平工艺
- 信号完整性：信号孔 76 个 Ø0.37±0.05mm 建议匹配 50Ω 差分阻抗，过孔 stub ≤ 0.3mm
- EMI 接地：CAGE 屏蔽笼通过 EMI 弹片与面板良好搭接（接触电阻 < 5mΩ），确保电磁屏蔽连续性
- 光导管对齐：PCB 上 LED 灯需与 CAGE 光导管精确对齐（位置度 Ø0.1 M），保证状态指示可视性
- 回流焊：推荐回流焊温度峰值 ≤ 250°C（无铅工艺），接触针端雾锡镀层兼容 SAC305 焊料
- 热插拔：支持 QSFP28 光模块 ≥ 100 次热插拔，模块拔插力 ≤ 40N
- 存储条件：-40 ~ +85°C，相对湿度 5%~85%（非凝结），包装防潮防静电
