FTCS-13L2-20DI 是 F-tone Networks（北亿纤通）面向 工业控制 / 智能电网 / 工业以太网 / 低速串行光通信等场景推出的 工业级 SFP DC-10Mbps 光收发一体模块。本模块支持 DC 至 10Mbps 直流到低速数据速率，采用 1310nm FP 激光器 + 单模光纤架构，双工 LC 光口，单 +3.3V 供电，20km @ 9/125μm SMF单模传输。工业级温度范围 -40°C ~ +85°C，可适配 RS-232 / RS-485 / Modbus / Profibus / CAN-bus / SCADA / PLC / DCS等串行光通信应用，支持热插拔 + LOS 信号丢失输出 + TX_Disable 发射关断，符合 SFP MSA（INF-8074i）+ SFF-8472 + Class 1 激光安全标准，RoHS 环保合规。
产品系列 (Product Family)
主要特性 (Product Features)
- DC 至 10Mbps 数据速率 (DC to 10M data rate) — 适用于低速串行光通信
- 双工 LC 光口 (Duplex LC receptacle optical interface compliant)
- 1310nm FP 激光发射器，单模光纤 20km 传输
- 单 +3.3V 供电 (Single +3.3V power supply)
- 热插拔 (Hot-pluggable) SFP 封装
- 接收信号丢失输出 (Receiver loss of signal output / LOS)
- 发射关断输入 (Transmitter disable input / TX_Disable)
- 国际 Class 1 激光安全认证 (International Class 1 laser safety certified)
- 工业级温度范围：-40°C ~ +85°C (Industrial: -40°C~85°C)
- RoHS 环保合规 (RoHS Compliant)
- LVTTL 逻辑信号接口 (LVTTL Logic Interface)
- 总电源电流 ≤ 300mA
产品标准 (Standard Compliance)
- 符合 SFP MSA (INF-8074i) — 符合 SFP 多源协议
- 符合 SFF-8472 — 数字诊断监控标准 (DDM)
- 符合 Class 1 激光安全
- 符合 RoHS 2011/65/EU 环保指令
产品应用 (Product Applications)
- 工业控制光通信 — PLC / DCS / SCADA 系统光纤互联
- 智能电网 — 电力监控、保护装置光纤通信
- 工业以太网 — 工业现场总线 Profibus / Modbus 光纤延伸
- 串口光纤延伸 — RS-232 / RS-485 / RS-422 光纤传输
- CAN-bus 光纤延伸 — 汽车电子、轨道交通
- Modbus / Profinet 光端机 — 工业协议转光纤
- 轨道交通 — 信号系统、AFC 售检票系统
- 智能交通 (ITS) — 高速公路监控、收费站光通信
- 楼宇自动化 — 消防、安防、BA 系统光纤通信
- 工厂自动化 — 生产线数据采集、远距离监控
产品描述 (Product Description)
FTCS-13L2-20DI 是一款 专为工业级应用设计的低速 SFP 光收发一体模块，支持 DC 至 10Mbps 数据速率，传输距离可达 20km @ 9/125μm 单模光纤。模块采用 1310nm FP 激光器 + PIN 光电二极管，双工 LC 光口，提供 LVTTL 逻辑信号接口（非传统高速 CML/LVPECL），与工业级串行通信协议（RS-232/RS-485/Modbus 等）天然兼容。
本模块是 F-tone Networks 工业级光模块产品线的重要成员，工业级 -40°C ~ +85°C 温度范围使其可适应严苛的工业现场环境（高温车间、户外机柜、地下管廊、变电站等），Class 1 激光安全 + RoHS 无铅，符合现代工业通信设备的环保与安全要求。
绝对最大额定值 (Absolute Maximum Ratings)
| 参数 (Parameter) | 符号 (Symbol) | Min | Max | 单位 (Unit) |
|---|---|---|---|---|
| 存储温度 (Storage Temperature) | TS | -40 | 85 | °C |
| 供电电压 (Power Supply Voltage) | VCC | 0 | 3.6 | V |
| 相对湿度 (Relative Humidity) | RH | 5 | 95 | % |
⚠️ 超过任一最大额定值可能造成模块永久性损坏。模块应在推荐工作条件下使用。
推荐工作条件 (Recommended Operating Conditions)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|---|---|---|
| 工作温度 (Operating Case Temperature) | TC | -40 | 85 | °C | FTCS-13L2-20DI 工业级 | |
| 供电电压 (Power Supply Voltage) | VCC | 3.13 | 3.3 | 3.47 | V | |
| 数据速率 (Data Rate) | 0 | 10 | Mbps | DC 至 10Mbps | ||
| 光纤长度 (Fiber Length 9/125μm SMF) | 20 | km | SMF 单模 |
电气特性 (Electrical Characteristics)
| 参数 (Parameter) | 符号 (Symbol) | Min | Max | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|---|---|
| 总电源电流 (Total Supply Current) | ICC | 300 | mA | ||
| Transmitter | |||||
| 发射器输入电压高电平 (Transmitter Input Voltage – High) | 2 | Vcc | V | LVTTL | |
| 发射器输入电压低电平 (Transmitter Input Voltage – Low) | 0 | 0.8 | V | LVTTL | |
| TX_Disable 输入电压高电平 (TXdisable Input Voltage-High) | 2 | Vcc | V | ||
| TX_Disable 输入电压低电平 (TXdisable Input Voltage-Low) | 0 | 0.8 | V | ||
| Receiver | |||||
| 接收器输出电压高电平 (Receiver Output Voltage – High) | 2.4 | Vcc | V | LVTTL | |
| 接收器输出电压低电平 (Receiver Output Voltage – Low) | 0 | 0.4 | V | LVTTL | |
| LOS 输出电压高电平 (LOS Output Voltage – High) | VOH | 2.4 | Vcc | V | LVTTL |
| LOS 输出电压低电平 (LOS Output Voltage – Low) | VOL | 0 | 0.4 | V | LVTTL |
💡 模块采用 LVTTL 逻辑信号接口，兼容工业级串行通信协议标准；TX_Disable 与 LOS 均为 LVTTL 电平，可直接与单片机/FPGA/工业控制器的 GPIO 端口对接。
光学特性 (Optical Characteristics)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|---|---|---|
| Optical Transmitter | ||||||
| 平均输出光功率 (Average Output Power) | POUT | -9 | 0 | dBm | ||
| 中心波长 (Center Wavelength) | λc | 1260 | 1310 | 1360 | nm | FTCS-13L2-20DI |
| 谱宽 (Spectral Width) | ∆λ | 3.5 | nm | |||
| 消光比 (Extinction Ratio) | ER | 9 | dB | |||
| Optical Receiver | ||||||
| 中心波长 (Center Wavelength) | λc | 1260 | 1310 | 1360 | nm | FTCS-13L2-20DI |
| 接收灵敏度 (Receiver Sensitivity) | PSEN | -20 | dBm | |||
| 输入饱和光功率 (Input Saturation Power / Overload) | PSAT | 0 | dBm | |||
| LOS De-assert 阈值 (LOS De-assert Level) | LOSD | -21 | dBm | |||
| LOS Assert 阈值 (LOS Assert Level) | LOSA | -45 | dBm | |||
| LOS 迟滞 (LOS hysteresis) | HYS | 0.5 | 6 | dB |
💡 DC-10Mbps 应用说明：模块专为低速串行光通信设计，10Mbps 速率下灵敏度 -20dBm，接收光功率范围 -21dBm ~ 0dBm。配合 1310nm FP 激光器，20km @ 9/125μm SMF 距离下可保持稳定的工业级通信质量。
引脚定义 (Pin Definition)

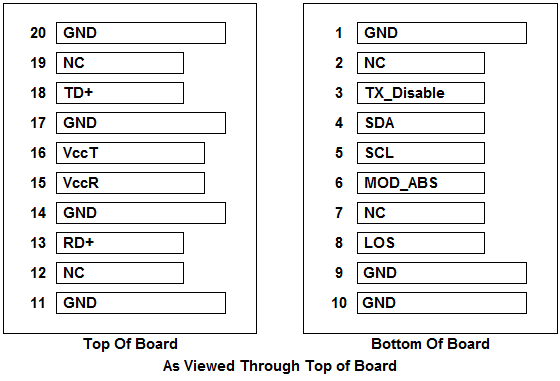

图 1：FTCS-13L2 SFP 20-pin 引脚分配示意图（从 PCB 顶部向下俯视）— 板顶 Top Of Board 引脚 20~11（GND/NC/TD+/GND/VccT/VccR/GND/RD+/NC/GND），板底 Bottom Of Board 引脚 1~10（GND/NC/TX_Disable/SDA/SCL/MOD_ABS/NC/LOS/GND/GND）。注意：此模块数据信号为 LVTTL 单端（仅 TD+、RD+），与高速 SFP 的 CML/LVPECL 差分信号不同，更适合工业串行通信应用。
| Pin No | 信号名 (Symbol) | 名称/功能 (Name/Description) | 上电顺序 (Power Seq.) | 备注 (Notes) |
|---|---|---|---|---|
| 1 | GND | Transmitter Ground (发射端地) | 1st | |
| 2 | NC | Transmitter Fault Indication, Logic 1 indicates Transmitter Fault. (NC 备用) | 3rd | 1 |
| 3 | TX_Disable | Transmitter Disable, Transmitter disables on high or open. (发射端关断) | 3rd | 2 |
| 4 | SDA | Data line for two wire Serial ID. (I2C 数据线) | 3rd | 3 |
| 5 | SCL | Clock line for two wire Serial ID. (I2C 时钟线) | 3rd | 3 |
| 6 | MOD-ABS | Grounded within the module. (模块在位检测) | 3rd | 3 |
| 7 | NC | Not Connected (空引脚) | 3rd | |
| 8 | LOS | Loss of Signal indication. Logic 1 indicates Loss of Signal. (信号丢失) | 3rd | 4 |
| 9 | GND | Receiver Ground (接收端地) | 1st | |
| 10 | GND | Receiver Ground (接收端地) | 1st | |
| 11 | GND | Receiver Ground (接收端地) | 1st | |
| 12 | NC | Not Connected (空引脚) | 3rd | |
| 13 | RD+ | Received Data Out, LVTTL (差分接收正) | 3rd | |
| 14 | GND | Receiver Ground (接收端地) | 1st | |
| 15 | VccR | Receiver Power (接收端电源 +3.3V) | 2nd | |
| 16 | VccT | Transmitter Power (发射端电源 +3.3V) | 2nd | |
| 17 | GND | Transmitter Ground (发射端地) | 1st | |
| 18 | TD+ | Transmit Data In, LVTTL (发射数据输入) | 3rd | |
| 19 | NC | Not Connected (空引脚) | 3rd | |
| 20 | GND | Transmitter Ground (发射端地) | 1st |
💡 Notes:
1) Pin 2 (TX_Fault) 在本模块中标为 NC — 故障指示功能未启用。
2) TX_Disable: 拉高（≥2V）或悬空时发射器关断；拉低（≤0.8V）时发射器使能。
3) SDA/SCL/MOD-ABS 需在主机板上用 4.7KΩ~10KΩ 电阻上拉至 Vcc (3.3V)。
4) LOS: Logic 1 = 信号丢失，Logic 0 = 正常接收。需在主机板上用 4.7KΩ~10KΩ 电阻上拉。
封装尺寸 (Package Outline)

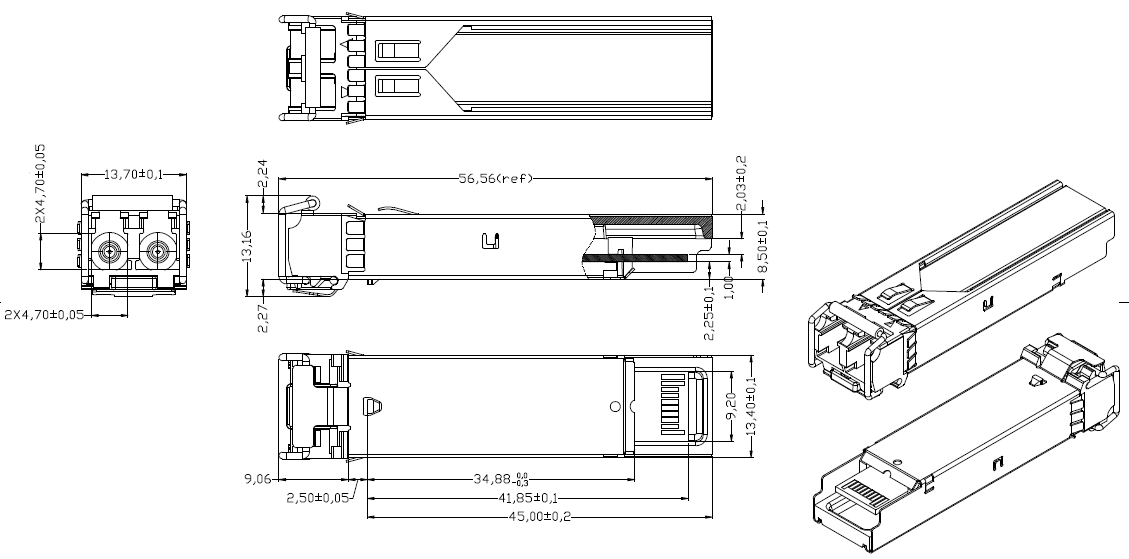

图 2：FTCS-13L2 SFP 模块机械尺寸图（单位：mm，公差 ±0.1mm）— 包含 5 个视图：顶部俯视图（双窗口标识位 + 前端光口卡扣 + 侧边定位凸棱）、光口端面正视图（双 LC 接口，端面 13.70±0.1mm × 9.4±0.1mm）、侧视图（总长 56.56mm / 总高 13.16mm / 主体 8.50±0.1mm）、底部仰视图（金手指 + 锁扣，主体长度 45.00±0.2mm）、轴测示意图（上下立体外观）。
订购信息 (Ordering Information)
| Part Number | 封装 (Package) | 数据速率 (Data Rate bps) | 波长 (Wavelength nm) | 温度 (Temperature °C) | 距离 (Reach km) | DDM |
|---|---|---|---|---|---|---|
| FTCS-13L2-20DI | SFP | DC-10M | 1310 | -40~85 | 20 | Y |
💡 型号命名规则：FTCS-13L2-20D[温度码]
• 13L2：1310nm 波长，Low-speed 低速（DC-10Mbps）
• 20D：20km 距离 + DDM 数字诊断
• 温度码：I = 工业级 -40~+85°C（唯一型号）
