BYCS-13L1-15Dxx 是 F-tone Networks（北亿纤通）面向 Fast Ethernet / ATM/SONET/SDH / Switch/Router 接入等场景推出的 SFP 2Mbps 单模双纤光收发一体模块。本模块支持 2Mbps 直流到低速数据速率，采用 1310nm FP 激光器 + 9/125μm SMF 单模双纤（DUAL FIBER）架构，双工 LC 光口（SC 可选），单 +3.3V 供电，15km @ 9/125μm SMF单模双纤传输。提供 商业级 0~+70°C / 扩展级 -20~+85°C / 工业级 -40~+85°C 三种温度等级，支持 DDMI 数字诊断 + 热插拔 + CML 差分数据 + LVTTL 信号检测 + TX 故障/关断，符合 SFP MSA + SFF-8472 + ITU-T G.957 + Class 1 激光安全 + RoHS 无铅标准，金属封装降低 EMI。
产品系列 (Product Family)
主要特性 (Product Features)
- 非制冷 MQW 结构激光二极管 (Uncooled Laser Diode with MQW Structure)
- InGaAs PIN-TIA 光电二极管接收器 (InGaAs PIN-TIA Photodiode Receiver)
- 9/125μm 单模光纤 (9/125μm SMF)
- SFP 封装单模双纤光模块 (Single Mode SFP Footprint)
- LC 或 SC 光口可选 (LC or SC Optical Interface Are Optional)
- 符合 SFP MSA + SFF-8472 标准 (Compliant With SFP MSA and SFF-8472)
- 数字诊断监控接口 DDMI (Digital Diagnostic Monitoring Interface)
- 单 +3.3V 供电 (Single +3.3V Power Supply)
- CML 差分数据输入/输出 (CML Differential Inputs and Outputs)
- LVTTL 信号检测输出 (LVTTL Signal Detection Output)
- 符合 ITU-T G.957 (Compliant With ITU-T G.957)
- 符合 RoHS 无铅 (Compliant With RoHS and Lead Free)
- 金属封装降低 EMI (Metal Enclosure for Lower EMI)
- 工作壳温：商业级 0~+70°C / 扩展级 -20~+85°C / 工业级 -40~+85°C
产品应用 (Product Applications)
- Fast Ethernet — 100Mbps 快速以太网光通信
- ATM/SONET/SDH — 电信运营商接入网
- Switch/Router — 交换机/路由器光口互联
- Switch-to-Switch — 交换机之间光纤互联
- Router-to-Router — 路由器之间光纤互联
- 中央机房 CO — 中心机房互联
- 企业网 — Enterprise Networking
- 存储区域网 SAN — Storage Area Network
- 高速 I/O 文件服务器 — High Speed I/O for File Server
产品描述 (Product Description)
BYCS-13L1-15Dxx 是一款 高性能、低成本 SFP 2Mbps 单模双纤光收发一体模块，支持 2Mbps 数据速率，传输距离 15km @ 9/125μm SMF 单模双纤。模块由三部分组成：激光发射器、集成跨阻前置放大器（TIA）的 PIN 光电二极管、DDMI 控制单元，所有模块均满足 Class I 激光安全要求。
模块符合 SFP MSA（Multi-Source Agreement）+ SFF-8472标准。模块采用 1310nm FP 激光器，发射器含 APC 自动功率控制 + 温度补偿电路 + PECL 数据输入 + LVTTL TX-disable 输入 + TX-fault 输出。接收器采用 密封封装前端（InGaAs PIN + 前置放大器），后置放大器通过 电容 AC 耦合到前置放大器，低通滤波器限制前置放大器带宽以提高接收灵敏度。随着输入光功率下降，LOS 信号将从低电平切换到高电平。
发射器与接收器工作原理 (Transmitter & Receiver Operation)

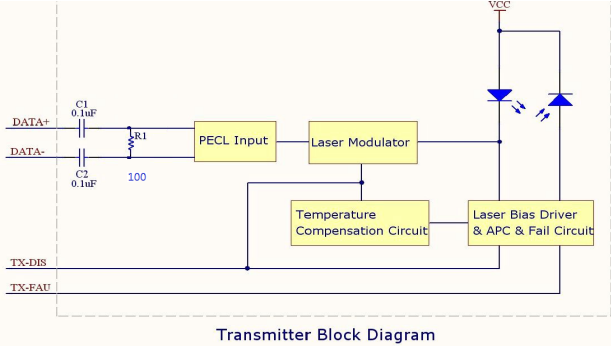

发射器 (Transmitter)

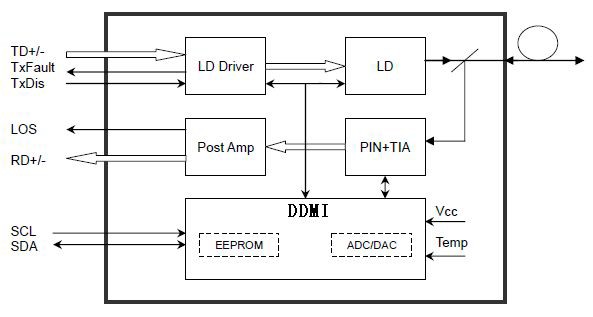

图 1：BYCS-13L1 SFP 模块方框图 — 包含 FP 激光器 + 自动功率控制 (APC) + 温度补偿电路，PECL 数据输入，LVTTL TX-disable 输入，TX-fault 输出接口，符合 IEC825 + CDRH Class 1 眼图安全。
发射器设计用于单模光纤，标称中心波长 1310nm，使用 FP 激光二极管，符合 IEC825 + CDRH Class 1 眼图安全。输出光功率可通过 TX-disable 引脚关断（LVTTL 高电平关断）。

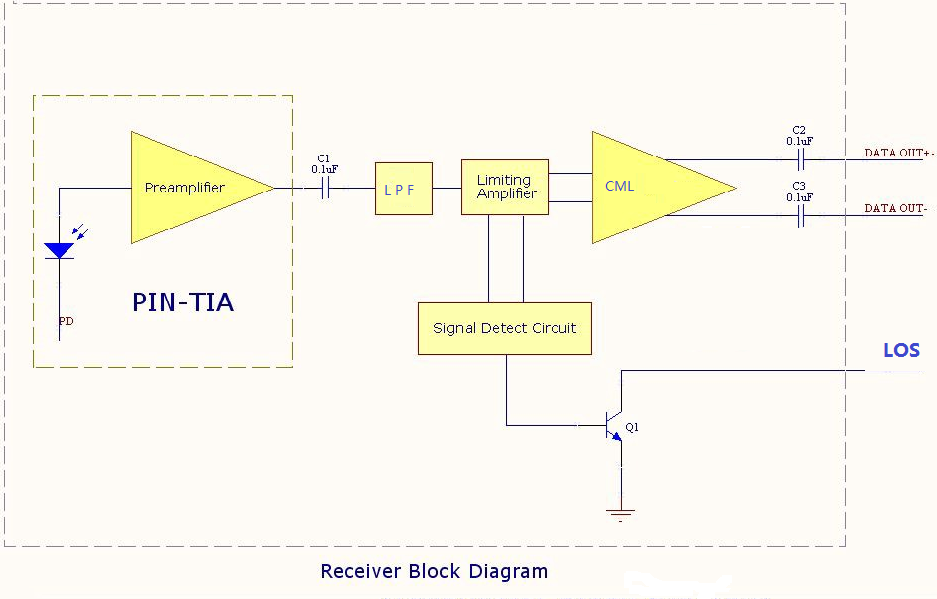

接收器 (Receiver)
接收器采用 密封封装前端（InGaAs PIN + 前置放大器）。后置放大器通过 电容 AC 耦合到前置放大器，并通过 低通滤波器 (LPF)。LPF 限制前置放大器带宽以提高接收灵敏度，电容与 LPF 足以通过 2Mbps 信号而不会产生明显失真或性能损失。随着输入光功率下降，LOS 信号将从低电平切换到高电平。
DDMI 数字诊断 (Digital Diagnostic Monitoring)

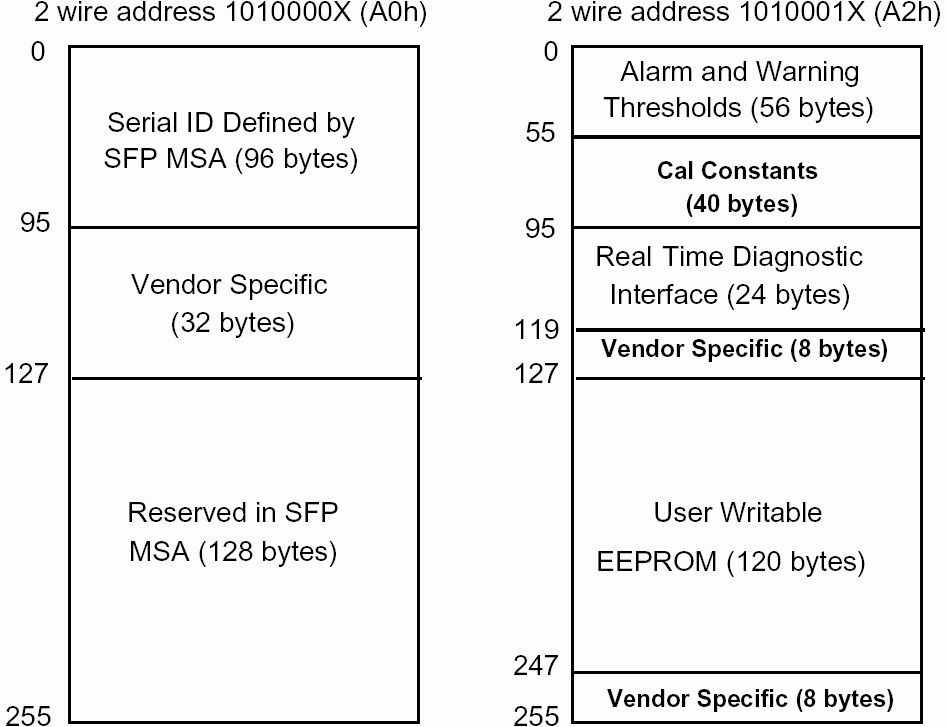

DDMI 包含一个 EEPROM，提供模块的 识别信息（能力、标准接口、制造商等）。串行接口使用 2-wire 串行 CMOS EEPROM 协议（24C02）。模块提供以下诊断信息：温度 / 电压 / 偏置电流 / TX 功率 / RX 功率，校准和告警阈值数据在设备制造时写入。
绝对最大额定值 (Absolute Maximum Ratings)
| 参数 (Parameter) | 符号 (Symbol) | Min | Max | 单位 (Unit) |
|---|---|---|---|---|
| 存储温度 (Storage Temperature) | Ts | -40 | +85 | °C |
| 工作温度 (Operating Temperature) – 商业级 | Tc | 0 | +70 | °C |
| 工作温度 (Operating Temperature) – 扩展级 | Tc | -20 | +85 | °C |
| 工作温度 (Operating Temperature) – 工业级 | Tc | -40 | +85 | °C |
| 输入电压 (Input Voltage) | / | GND | Vcc | V |
| 供电电压 (Power Supply Voltage) | Vcc-VEE | 0 | +3.6 | V |
⚠️ Note：超过任一最大额定值可能造成模块永久性损坏。模块应在推荐工作条件下使用。
推荐工作条件 (Recommended Operating Conditions)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typ | Max | 单位 (Unit) |
|---|---|---|---|---|---|
| 存储温度 (Storage Temperature) | Ts | -40 | +85 | °C | |
| 工作壳温 (Operating Case Temperature) – 商业级 | Tc | 0 | +70 | °C | |
| 工作壳温 (Operating Case Temperature) – 扩展级 | Tc | -20 | +85 | °C | |
| 工作壳温 (Operating Case Temperature) – 工业级 | Tc | -40 | +85 | °C | |
| 供电电压 (Power Supply Voltage) | Vcc | 3.1 | 3.3 | 3.5 | V |
| 供电电流 (Power Supply Current) | Icc | 300 | mA | ||
| 数据速率 (Data Rate) | DR | 2 | Mbps |
光学特性 (Optical Specification)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typ | Max | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|---|---|---|
| Optical Transmitter | ||||||
| 中心波长 (Center Wavelength) | λc | 1290 | 1310 | 1360 | nm | |
| 谱宽 (Spectral Width) | Δλ | 4 | nm | RMS | ||
| 平均输出光功率 (Average Optical Output Power) | Po | -15 | -3 | dBm | ||
| 消光比 (Extinction Ratio) | ER | 12 | dB | |||
| Optical Receiver | ||||||
| 工作波长 (Operate Wavelength) | λc | 1100 | 1310 | 1600 | nm | |
| 接收灵敏度 (Receiver Sensitivity) | RSENS | -32 | dBm | Note 1 | ||
| 接收饱和 (Receiver Saturation) | PRS | -3 | dBm | Note 1 | ||
| LOS Assert 阈值 (LOS Assert) | / | -45 | dBm | Alarm: High-level | ||
| LOS De-assert 阈值 (LOS De-assert) | / | – | -33 | dBm | Alarm: High-level | |
| LOS 迟滞 (LOS Hysteresis) | / | 0.5 | 5 | dB |
💡 Note 1：灵敏度与饱和值基于 27-1 PRBS 测试码型 @ 2Mbps。
💡 光学链路预算：最小 15km @ 9/125μm SMF 传输距离，输出功率 -15~-3dBm，灵敏度 -32dBm，系统裕量 ≥ 14dB，可适应工业级温度下的链路老化。
电气特性 (Electrical Specification)
| 参数 (Parameter) | 符号 (Symbol) | Min | Typ | Max | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|---|---|---|
| Transmitter | ||||||
| 电源电流 (Power Supply Current) | IccT | 200 | mA | Note 1 | ||
| 差分输入阻抗 (Input Differential Impedance) | ZIN | 90 | 100 | 110 | Ω | |
| 差分输入摆幅 (Input Swing Differential Voltage) | VIN | 500 | 2400 | mV | Note 2 | |
| TX-Disable 电压 – 禁能 (Disable) | / | 2.0 | Vcc | V | ||
| TX-Disable 电压 – 使能 (Enable) | / | 0 | 0.8 | V | ||
| TX-Fault 电压 – 故障 (Fault) | / | 2.0 | Vcc | V | ||
| TX-Fault 电压 – 正常 (Normal) | / | 0 | 0.8 | V | ||
| Receiver | ||||||
| 电源电流 (Power Supply Current) | IccR | 50 | mA | Note 1 | ||
| 差分输出摆幅 (Output Swing Differential Voltage) | VOUT | 600 | 2000 | mV | Note 3 | |
| LOS 电压 – 高 (High) | / | 2.0 | Vcc | V | ||
| LOS 电压 – 低 (Low) | / | 0 | 0.8 | V |
💡 Notes：
1) 电流不包括输出负载电流。
2) CML 输入，内部 AC 耦合 + 终端匹配。
3) 内部 AC 耦合。
诊断规格 (Diagnostics Specification)
| 参数 (Parameter) | 范围 (Range) | 精度 (Accuracy) | 单位 (Unit) | 校准 (Calibration) |
|---|---|---|---|---|
| 温度 (Temperature) | 0 ~ +70 | ±3 | °C | 内部 (Internal) |
| 温度 (Temperature) | -40 ~ +85 | ±3 | °C | 内部 (Internal) |
| 电压 (Voltage) | 3.0 ~ 3.6 | ±3% | V | 内部 (Internal) |
| 偏置电流 (Bias Current) | 0 ~ 100 | ±10% | mA | 内部 (Internal) |
| TX 功率 (TX Power) | -15 ~ -3 | ±3 | dBm | 内部 (Internal) |
| RX 功率 (RX Power) | -32 ~ -8 | ±3 | dBm | 内部 (Internal) |
推荐电路 (Recommended Circuit)

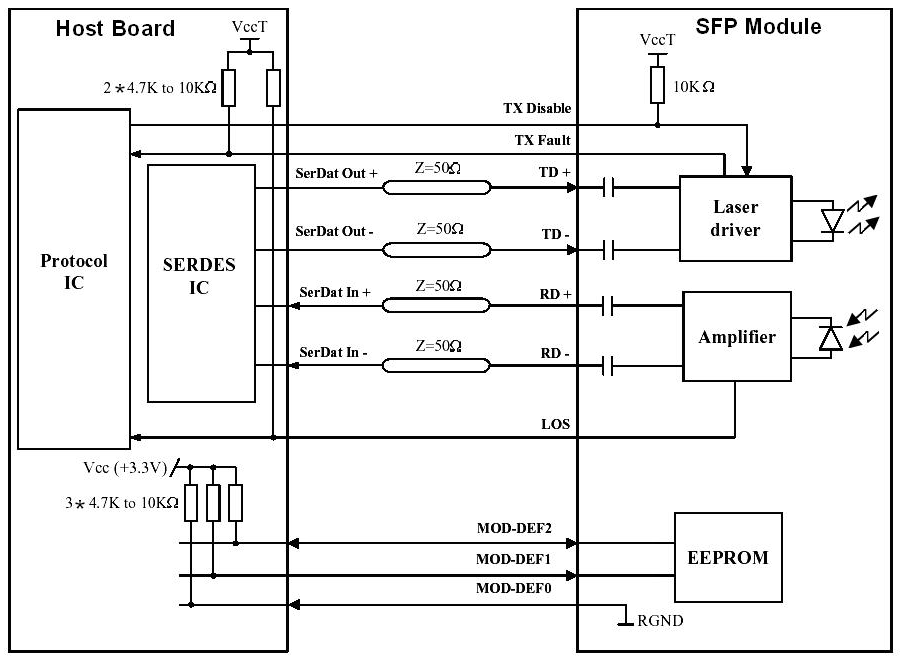

图 2：BYCS-13L1 SFP 推荐主机接口电路 — 高速信号线（TD±/RD±）需 50Ω 阻抗匹配 + AC 耦合电容，TX_Fault / TX_Disable / LOS / Mod-Def 0/1/2 需 4.7KΩ~10KΩ 上拉至 VccT/VccR (3.3V±5%)。
引脚定义 (Pin Definitions)

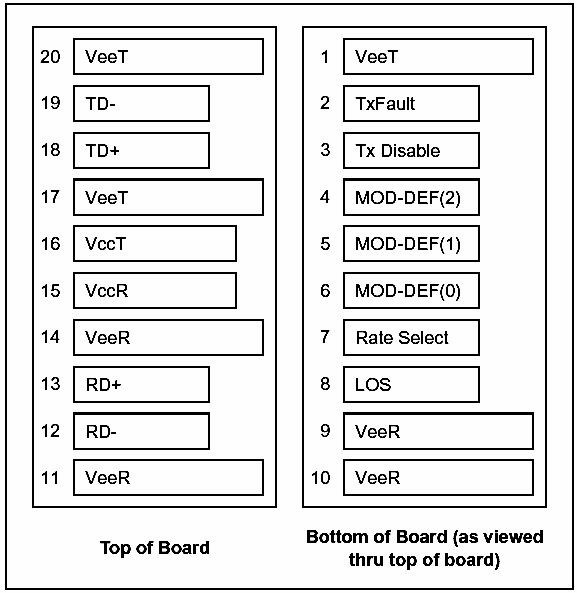

图 3：BYCS-13L1 SFP 模块 20-pin 金手指引脚定义示意图（板顶 Top Of Board vs 板底 Bottom Of Board）。
| PIN | 名称 (Name) | 描述 (Description) | 备注 (Notes) |
|---|---|---|---|
| 1 | VEET | Transmitter Ground (发射端地) | – |
| 2 | TX FAULT | Transmitter Fault Indication (发射端故障指示) | Note 1 |
| 3 | TX DISABLE | Transmitter Disable (发射端关断) | Note 2 |
| 4 | MOD_DEF(2) | SDA Serial Data Signal (SDA 串行数据) | Note 3 |
| 5 | MOD_DEF(1) | SCL Serial Clock Signal (SCL 串行时钟) | Note 3 |
| 6 | MOD_DEF(0) | Module Absent. Grounded within the module (模块在位检测) | Note 3 |
| 7 | Rate Select | Not Connected (空引脚) | – |
| 8 | LOS | Loss of Signal (信号丢失) | Note 4 |
| 9 | VEER | Receiver ground (接收端地) | – |
| 10 | VEER | Receiver ground (接收端地) | – |
| 11 | VEER | Receiver ground (接收端地) | – |
| 12 | RD- | Inv. Received Data Out (差分接收数据反相) | Note 5 |
| 13 | RD+ | Received Data Out (差分接收数据同相) | Note 5 |
| 14 | VEER | Receiver ground (接收端地) | – |
| 15 | VccR | Receiver Power Supply (接收端电源) | 3.3V ± 5% |
| 16 | VccT | Transmitter Power Supply (发射端电源) | 3.3V ± 5% |
| 17 | VEET | Transmitter Ground (发射端地) | – |
| 18 | TD+ | Transmit Data In (发射数据输入同相) | Note 6 |
| 19 | TD- | Inv. Transmit Data In (发射数据输入反相) | Note 6 |
| 20 | VEET | Transmitter Ground (发射端地) | – |
💡 Notes:
1) TX Fault：开漏输出，主机板需用 4.7KΩ~10KΩ 上拉至 2.0V~Vcc+0.3V。Logic 0 = 正常；Logic 1 = 激光故障。低电平时输出拉低至 < 0.8V。
2) TX Disable：模块内 4.7KΩ~10KΩ 上拉。Low (0~0.8V) = 发射器开；High (2.0~3.465V) = 发射器关；悬空 = 发射器关。
3) Mod-Def 0/1/2：模块定义引脚，主机板需用 4.7KΩ~10KΩ 上拉至 VccT 或 VccR。Mod-Def 0 = 模块在位（模块内接地）；Mod-Def 1 = SCL 时钟线；Mod-Def 2 = SDA 数据线。
4) LOS：开漏输出，主机板需用 4.7KΩ~10KΩ 上拉至 2.0V~Vcc+0.3V。Logic 1 = 信号丢失；Logic 0 = 正常。
5) RD±：差分接收输出，内部 AC 耦合 100Ω 差分线，用户 SERDES 端需 100Ω 差分终端匹配。
6) TD±：差分发射输入，内部 AC 耦合，模块内 100Ω 差分终端匹配。
机械尺寸 (Mechanical Specifications)

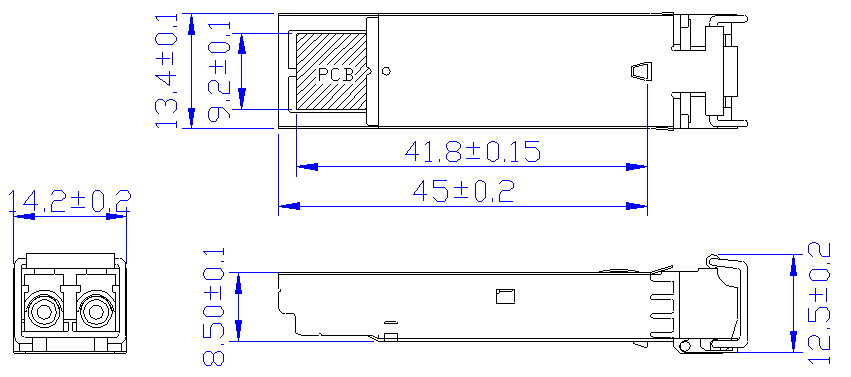

图 4：BYCS-13L1 SFP 模块 LC 接口机械尺寸图（单位：mm）— 标准 SFP 封装，Duplex LC 光口。
图 5：BYCS-13L1 SFP 模块 SC 接口机械尺寸图（视图 1） — 可选 SC 光口版本。
图 6：BYCS-13L1 SFP 模块 SC 接口机械尺寸图（视图 2） — SC 光口版本详细尺寸标注。
订购信息 (Ordering Information)
| 型号 (Model) | 规格描述 (Specification Description) |
|---|---|
| BYCS-13L1-15D | SFP single-mode dual fiber, 2M, 1310nm, 15KM, 商业级 0~+70°C, 3.3V, LC |
| BYCS-13L1-15DI | SFP single-mode dual fiber, 2M, 1310nm, 15KM, 工业级 -40~+85°C, 3.3V, LC |
💡 型号命名规则：BYCS-13L1-15D[温度码]
• BY：北亿纤通（F-tone） BIDI / BY 系列产品代号
• CS：Class SFP（C-SFP / Class-SFP / 常规 SFP）
• 13L1：1310nm 波长，Low-speed 低速（2Mbps）
• 15D：15km 距离 + DDM 数字诊断
• 温度码：无 = 商业级 0~+70°C / I = 工业级 -40~+85°C
• 光口类型：LC 或 SC 可选，型号后缀 -L / -S 区分（如 BYCS-13L1-15D-L / BYCS-13L1-15D-S）
