MPO型光纤活动连接器 行业认定规范
标准依据：YD/T 1272.3-2005《光纤活动连接器 第3部分》
本文档依据中华人民共和国通信行业标准 YD/T 1272.3-2005 中对MPO型光纤活动连接器的完整技术规范，由北亿纤通（F-tone Networks）整理发布，涵盖产品定义、结构尺寸、光学性能、质量评定程序、试验方法及检验要求等全部内容。
一、术语和定义
3.1 MPO型光纤活动连接器 (Type MPO Optical Fiber Connector)
MPO型光纤活动连接器是一种多芯多通道插拔式连接器。它的特征是由一个标称直径为 6.4mm×2.5mm 矩形插针体，利用插针体端面上左右两个 Ø0.7mm 直径的导针孔与导针进行定位对中。它应用于 2~12 芯并排光纤的活动连接，最多可以是两排 24 芯光纤同时连接。对接时，由一个装在插针体尾部的弹簧，对插针体施加一轴向的压力，直到连接头的外框套跟适配器锁紧。插针体上侧面有一个阳（凸）键，用作连接时控制连接头之间的相对位置，以确定光纤正确的对接顺序。
连接器接口是由一个带导针孔的阴插头和一个带导针的阳插头对接并锁紧在一个适配器里。

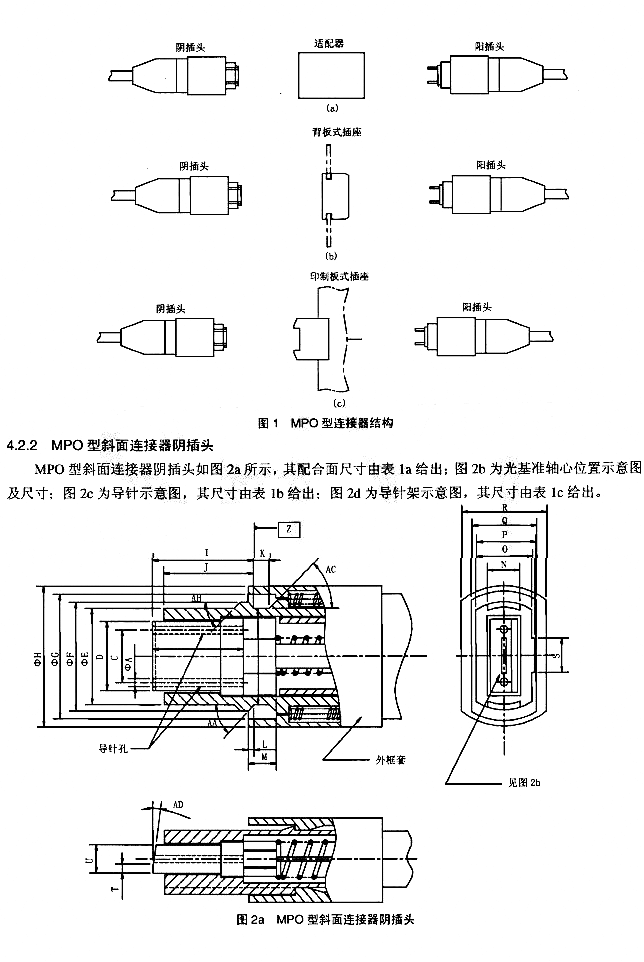

图1 MPO型连接器结构
3.2 MPO斜面连接器 (MPO Angled Connector)
插针体端面为斜平面（通常为8°角）的MPO连接器。
3.3 MPO平面连接器 (MPO Plane Connector)
插针体端面为平面的MPO连接器。
3.4 MPO连接器阴插头 (MPO Connector Female Plug)
带有两个导针孔的MPO连接器插头。
二、连接器结构与尺寸规格
4.2.2 MPO型斜面连接器阴插头
图2a MPO型斜面连接器阴插头

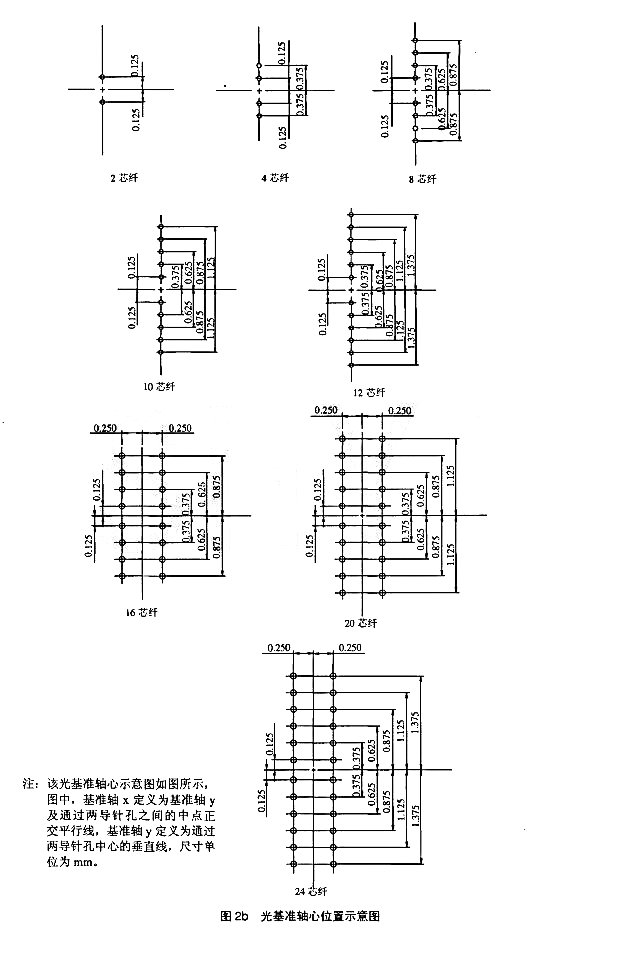

图2b 光基准轴心位置示意图
导针

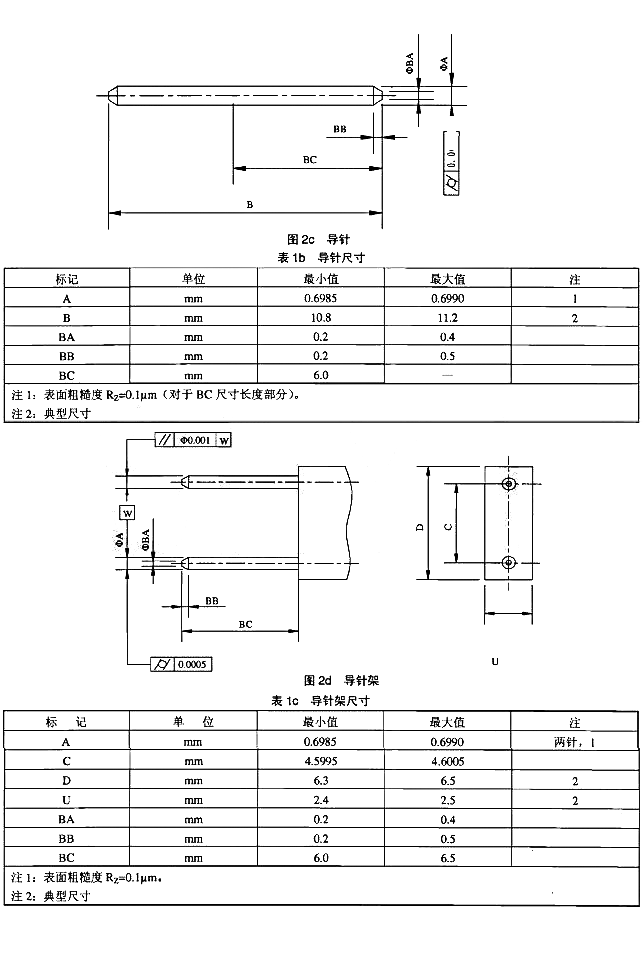

图2c 导针
导针架
图2d 导针架

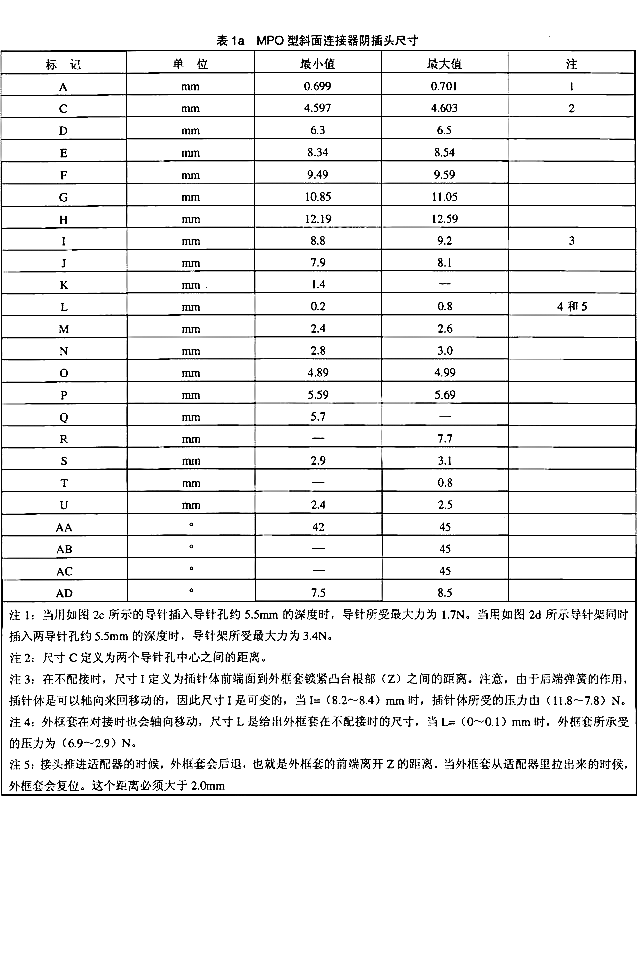

表1a MPO型斜面连接器阴插头尺寸
| 标记 | 单位 | 最小值 | 最大值 | 注 |
|---|---|---|---|---|
| A | mm | 0.699 | 0.701 | |
| C | mm | 4.597 | 4.603 | 2 |
| D | mm | 6.3 | 6.5 | |
| E | mm | 8.34 | 8.54 | |
| F | mm | 9.49 | 9.59 | |
| G | mm | 10.85 | 11.05 | |
| H | mm | 12.19 | 12.59 | |
| I | mm | 8.8 | 9.2 | 3 |
| J | mm | 7.9 | 8.1 | |
| K | mm | 1.4 | – | |
| L | mm | 0.2 | 0.8 | 4和5 |
| M | mm | 2.4 | 2.6 | |
| N | mm | 2.8 | 3.0 | |
| O | mm | 4.89 | 4.99 | |
| P | mm | 5.59 | 5.69 | |
| Q | mm | 5.7 | – | |
| R | mm | – | 7.7 | |
| S | mm | 2.9 | 3.1 | |
| T | mm | – | 0.8 | |
| U | mm | 2.4 | 2.5 | |
| AA | ° | 42 | 45 | |
| AB | ° | – | 45 | |
| AC | ° | – | 45 |
表1b 导针尺寸
| 标记 | 单位 | 最小值 | 最大值 | 注 |
|---|---|---|---|---|
| A | mm | 0.6985 | 0.6990 | |
| B | mm | 10.8 | 11.2 | 2 |
| BA | mm | 0.2 | 0.4 | |
| BB | mm | 0.2 | 0.5 | |
| BC | mm | 6.0 | – |
注1: 表面粗糙度Rz=0.1μm（对于BC尺寸长度部分）；注2: 典型尺寸
表1c 导针架尺寸
| 标记 | 单位 | 最小值 | 最大值 | 注 |
|---|---|---|---|---|
| A | mm | 0.6985 | 0.6990 | 两针 |
| C | mm | 4.5995 | 4.6005 | |
| D | mm | 6.3 | 6.5 | 2 |
| U | mm | 2.4 | 2.5 | 2 |
| BA | mm | 0.2 | 0.4 | |
| BB | mm | 0.2 | 0.5 | |
| BC | mm | 6.0 | 6.5 |
注1: 表面粗糙度Rz=0.1μm；注2: 典型尺寸

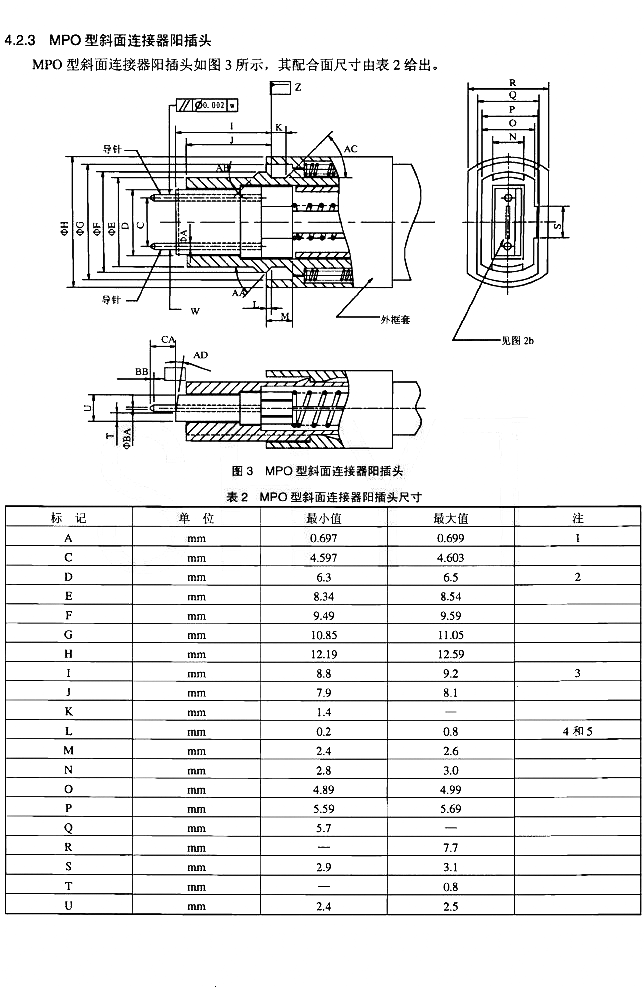

4.2.3 MPO型斜面连接器阳插头
图3 MPO型斜面连接器阳插头
表2 MPO型斜面连接器阳插头尺寸
| 标记 | 单位 | 最小值 | 最大值 | 注 |
|---|---|---|---|---|
| A | mm | 0.697 | 0.699 | |
| C | mm | 4.597 | 4.603 | |
| D | mm | 6.3 | 6.5 | 2 |
| E | mm | 8.34 | 8.54 | |
| F | mm | 9.49 | 9.59 | |
| G | mm | 10.85 | 11.05 | |
| H | mm | 12.19 | 12.59 | |
| I | mm | 8.8 | 9.2 | 3 |
| J | mm | 7.9 | 8.1 | |
| K | mm | 1.4 | – | |
| L | mm | 0.2 | 0.8 | 4和5 |
| M | mm | 2.4 | 2.6 | |
| N | mm | 2.8 | 3.0 | |
| O | mm | 4.89 | 4.99 | |
| P | mm | 5.59 | 5.69 | |
| Q | mm | 5.7 | – | |
| R | mm | – | 7.7 | |
| S | mm | 2.9 | 3.1 | |
| T | mm | – | 0.8 | |
| U | mm | 2.4 | 2.5 | |
| AA | ° | 42 | 45 | |
| AB | ° | – | 45 | |
| AC | ° | – | 45 | |
| AD | mm | 7.5 | 8.5 | |
| BA | mm | 0.2 | 0.4 | |
| BB | mm | 0.2 | 0.5 | |
| CA | mm | 1.6 | 3.3 |

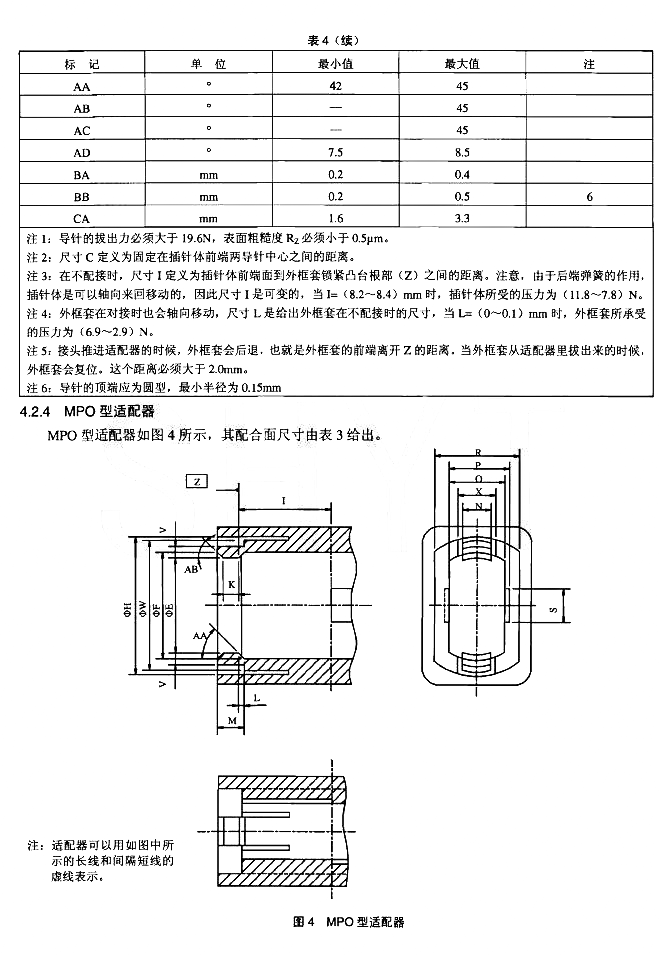

4.2.4 MPO型适配器
图4 MPO型适配器
表3 MPO型适配器尺寸
| 标记 | 单位 | 最小值 | 最大值 |
|---|---|---|---|
| E | mm | 8.54 | 8.74 |
| F | mm | 9.6 | 9.7 |
| H | mm | 12.6 | – |
| I | mm | 8.2 | 8.4 |
| K | mm | – | 1.39 |
| L | mm | 0 | 0.1 |
| M | mm | 1.6 | 2.0 |
| N | mm | 2.4 | 2.6 |
| O | mm | 5.0 | 5.1 |
| P | mm | 5.7 | 5.9 |
| R | mm | 7.8 | – |
| S | mm | 3.4 | 3.6 |
| V | mm | 0.95 | 1.15 |
| W | mm | 11.8 | 12.2 |
| X | mm | 3.4 | – |
| AA | ° | 45 | 48 |
| AB | ° | 45 | 50 |

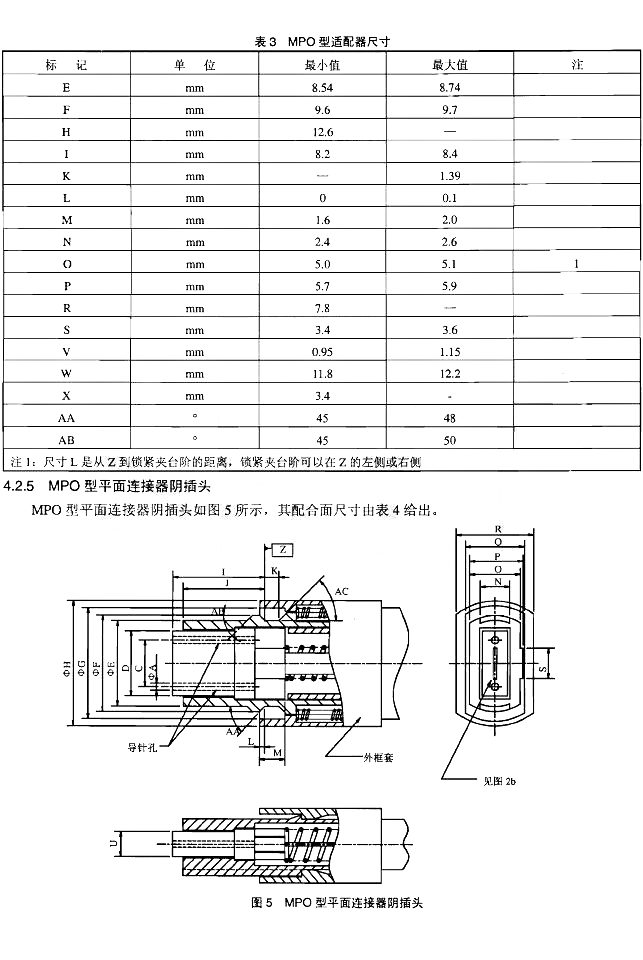

4.2.5 MPO型平面连接器阴插头
图5 MPO型平面连接器阴插头
表4 MPO型平面连接器阴插头尺寸
| 标记 | 单位 | 最小值 | 最大值 | 注 |
|---|---|---|---|---|
| A | mm | 0.699 | 0.701 | 1 |
| C | mm | 4.597 | 4.603 | 2 |
| D | mm | 6.3 | 6.5 | |
| E | mm | 8.34 | 8.54 | |
| F | mm | 9.49 | 9.59 | |
| G | mm | 10.85 | 11.05 | |
| H | mm | 12.19 | 12.59 | |
| I | mm | 8.8 | 9.2 | 3 |
| J | mm | 7.9 | 8.1 | |
| K | mm | 1.4 | – | |
| L | mm | 0.2 | 0.8 | 4和5 |
| M | mm | 2.4 | 2.6 | |
| N | mm | 2.8 | 3.0 | |
| O | mm | 4.89 | 4.99 | |
| P | mm | 5.59 | 5.69 | |
| Q | mm | 5.7 | – | |
| R | mm | – | 7.7 | |
| S | mm | 2.9 | 3.1 | |
| AA | ° | 42 | 45 | |
| AB | ° | – | 45 | |
| AC | ° | – | 45 |

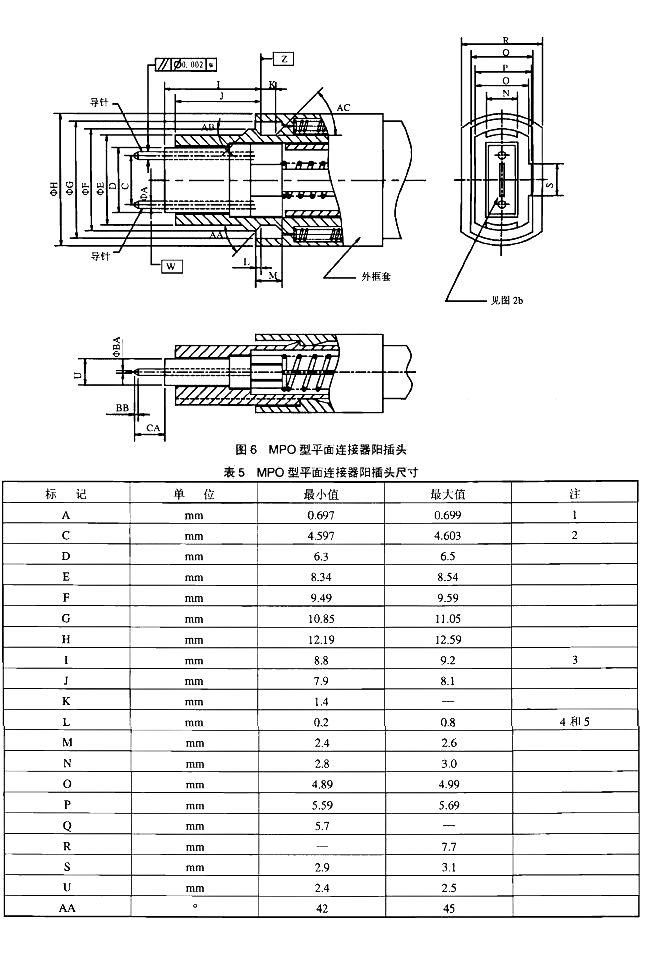

4.2.6 MPO型平面连接器阳插头
图6 MPO型平面连接器阳插头
表5 MPO型平面连接器阳插头尺寸
| 标记 | 单位 | 最小值 | 最大值 | 注 |
|---|---|---|---|---|
| A | mm | 0.697 | 0.699 | |
| C | mm | 4.597 | 4.603 | 2 |
| D | mm | 6.3 | 6.5 | |
| E | mm | 8.34 | 8.54 | |
| F | mm | 9.49 | 9.59 | |
| G | mm | 10.85 | 11.05 | |
| H | mm | 12.19 | 12.59 | |
| I | mm | 8.8 | 9.2 | 3 |
| J | mm | 7.9 | 8.1 | |
| K | mm | 1.4 | – | |
| L | mm | 0.2 | 0.8 | 4和5 |
| M | mm | 2.4 | 2.6 | |
| N | mm | 2.8 | 3.0 | |
| O | mm | 4.89 | 4.99 | |
| P | mm | 5.59 | 5.69 | |
| Q | mm | 5.7 | – | |
| R | mm | – | 7.7 | |
| S | mm | 2.9 | 3.1 | |
| U | mm | 2.4 | 2.5 | |
| AA | ° | 42 | 45 | |
| BA | mm | 0.2 | 0.4 | |
| BB | mm | 0.2 | 0.5 | |
| CA | mm | 1.6 | 3.3 |

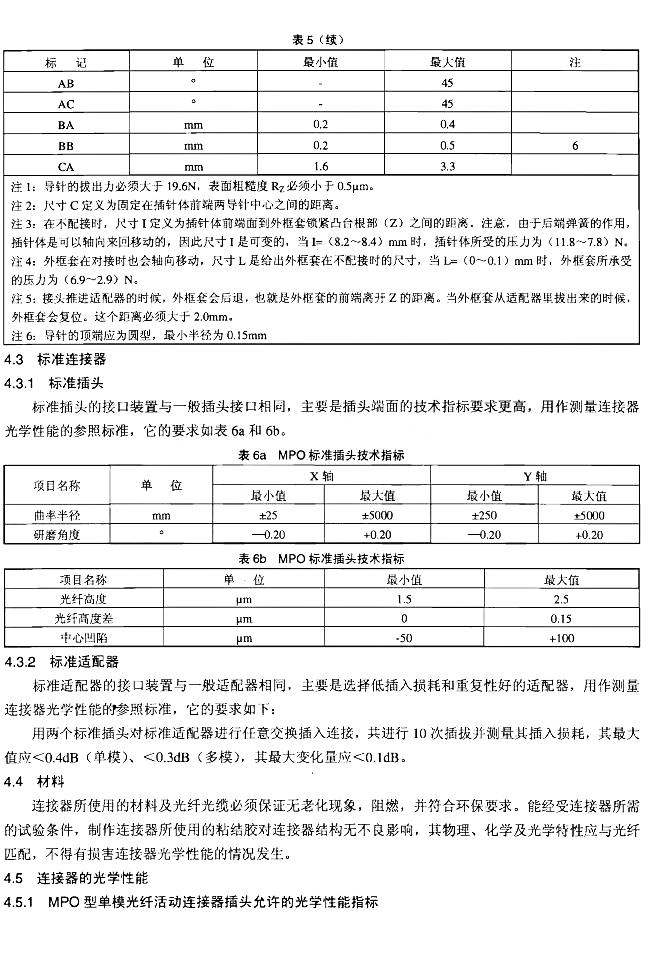

三、标准连接器
4.3.1 标准插头
标准插头的接口装置与一般插头接口相同，主要是插头端面的技术指标要求更高，用作测量连接器光学性能的参照标准。
表6a MPO标准插头技术指标（端面曲率）
| 项目名称 | 单位 | X轴最小值 | X轴最大值 | Y轴最小值 | Y轴最大值 |
|---|---|---|---|---|---|
| 曲率半径 | mm | +25 | +5000 | +250 | +5000 |
| 研磨角度 | ° | -0.20 | +0.20 | -0.20 | +0.20 |
表6b MPO标准插头技术指标（光纤高度）
| 项目名称 | 单位 | 最小值 | 最大值 |
|---|---|---|---|
| 光纤高度 | μm | 1.5 | 2.5 |
| 光纤高度差 | μm | 0 | 0.15 |
| 中心凹陷 | μm | -50 | +100 |
4.3.2 标准适配器
用两个标准插头对标准适配器进行任意交换插入连接，共进行10次插拔并测量其插入损耗，其最大值应 ≤0.4dB（单模）、≤0.3dB（多模），其最大变化量应 ≤0.1dB。
四、材料与光学性能
4.4 材料
连接器所使用的材料及光纤光缆必须保证无老化现象，阻燃，并符合环保要求。能经受连接器所需的试验条件，制作连接器所使用的粘结胶对连接器结构无不良影响，其物理、化学及光学特性应与光纤匹配，不得有损害连接器光学性能的情况发生。
4.5 连接器的光学性能
4.5.1 MPO型单模光纤活动连接器插头允许的光学性能指标：
- a) 任一插头通过标准适配器与标准插头的最大插入损耗 ≤0.8dB（含重复性）；回波损耗 >30dB（MPO/PC），>50dB（MPO/APC）
- b) 两个插头通过适配器任意连接的最大插入损耗 ≤1dB；回波损耗 >20dB（MPO/PC），>40dB（MPO/APC）
4.5.2 MPO型多模光纤活动连接器插头允许的光学性能指标：
- a) 任一插头通过标准适配器与标准插头的最大插入损耗 ≤0.7dB（含重复性）
- b) 两个插头通过适配器任意连接的最大插入损耗 ≤1dB
4.5.3 MPO型适配器允许相对于两个标准插头的损耗 ≤0.7dB（单模）、≤0.7dB（多模）
4.5.4 MPO型光纤活动连接器的工作温度为：-40℃ ~ +80℃

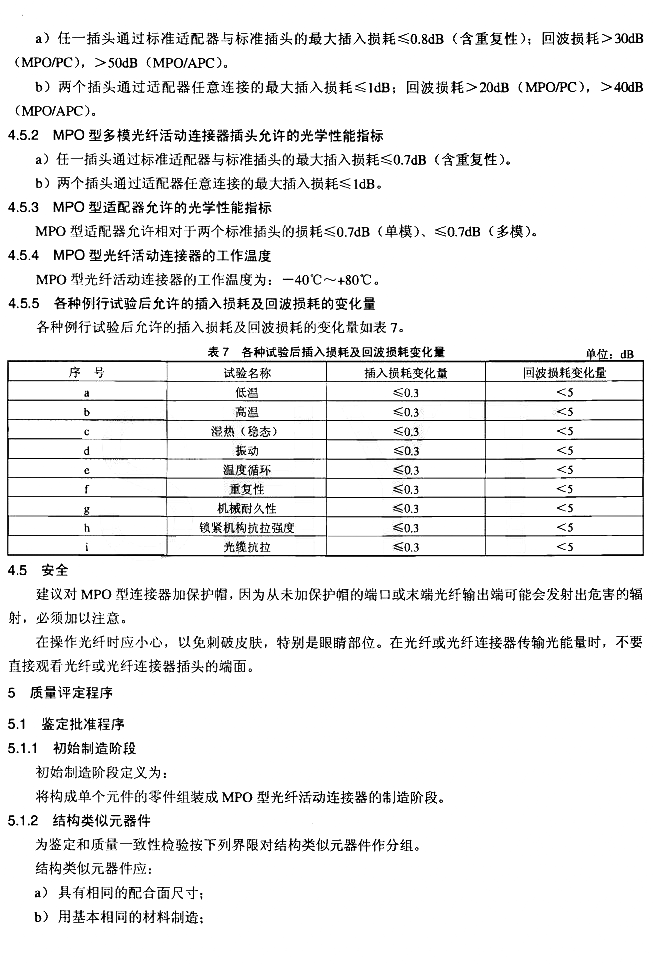

表7 各种试验后插入损耗及回波损耗变化量
| 序号 | 试验名称 | 插入损耗变化量 | 回波损耗变化量 |
|---|---|---|---|
| a | 低温 | ≤0.3 dB | AS |
| b | 高温 | ≤0.3 dB | A |
| c | 湿热(稳态) | ≤0.3 dB | A |
| d | 振动 | ≤0.3 dB | <5 |
| e | 温度循环 | ≤0.3 dB | A |
| f | 重复性 | ≤0.3 dB | A |
| g | 机械耐久性 | ≤0.3 dB | A5 |
| h | 锁紧机构抗拉强度 | ≤0.3 dB | <5 |
| i | 光缆抗拉 | ≤0.3 dB | <5 |
五、质量评定程序
5.1 鉴定批准程序
5.1.3.1 固定样品质量检验
表8 固定样品质量检验程序
| 检验顺序 | 相应方法(章节) | 插头个数 |
|---|---|---|
| 0组 – 零部件外观检查/尺寸 | 6.1, 6.2 | 20 |
| 1组 – 插入损耗/回波损耗测量 | 6.4.1/6.4.2, 6.5.1/6.5.2 | 20 |
| 2组 – 低温/高温/湿热(稳态) | 6.6.1/6.6.2/6.6.3 | 6 |
| 3组 – 振动/温度循环 | 6.6.4/6.6.5 | – |
| 4组 – 插拔力/重复性/机械耐久性 | 6.6.6/6.6.7/6.6.8 | – |
| 5组 – 锁紧机构抗拉强度/光缆抗拉 | 6.6.9/6.6.10 | – |
5.2 质量一致性检验
5.2.2 逐批检验
表9 逐批质量检验程序
| 检验顺序 | 相应方法(章节) | 检验水平(IL) | 合格质量水平(AQL) |
|---|---|---|---|
| A组 – 外观检查/尺寸 | 6.1, 6.2 | II | 0.65 |
| B组 – 插入损耗测量 | 6.4.1, 6.4.2 | I | 0.4 |
| B组 – 回波损耗测量 | 6.5.1, 6.5.2 | – | – |
六、试验方法
6.6.1 低温试验
条件：-40℃，持续96h，温度变化速率不大于1℃/min
图7 温度特性试验图

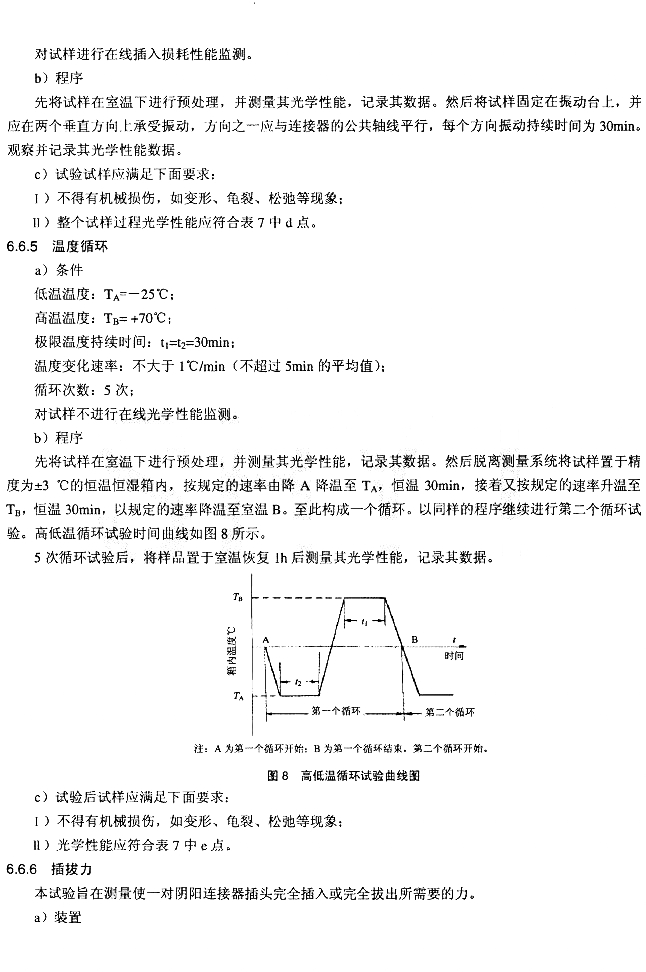

6.6.5 温度循环试验
条件：低温 TA=-25℃，高温 TB=+70℃，极限温度持续时间30min，循环5次
图8 高低温循环试验曲线图
6.6.6 插拔力试验
允许的插入力 <3.4N；允许的拔出力 <3.4N
6.6.7 重复性试验
插拔次数：10次，评价连接器若干次插拔其插入损耗的一致性

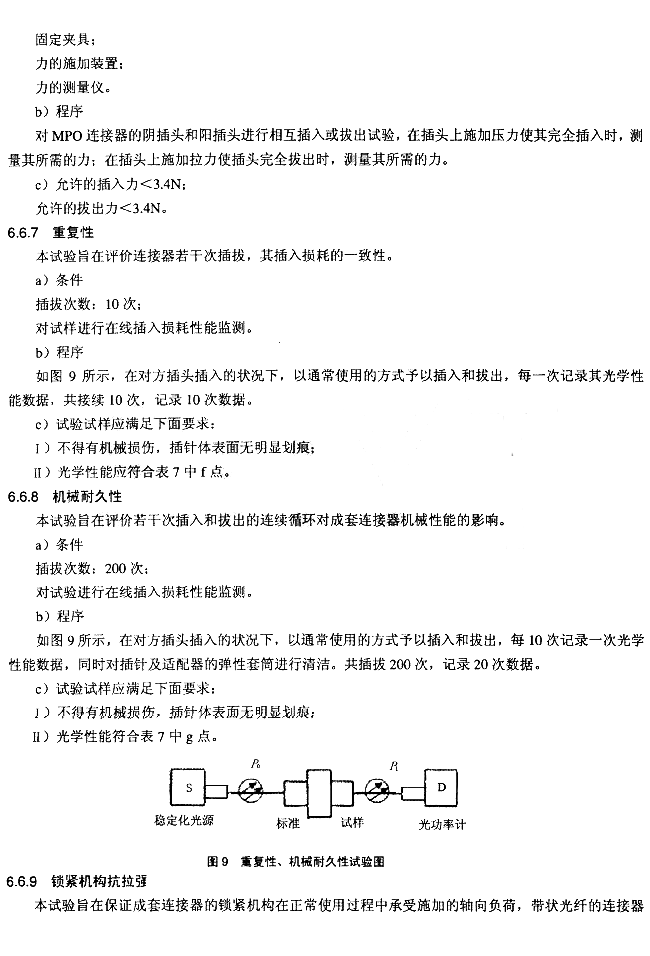

图9 重复性/机械耐久性试验图
6.6.8 机械耐久性试验
插拔次数：200次，每10次记录一次光学性能数据
6.6.9 锁紧机构抗拉强度试验
负荷量：40N，持续10min
图10 锁紧机构强度试验
6.6.10 光缆抗拉试验
负荷量：50N，持续10min

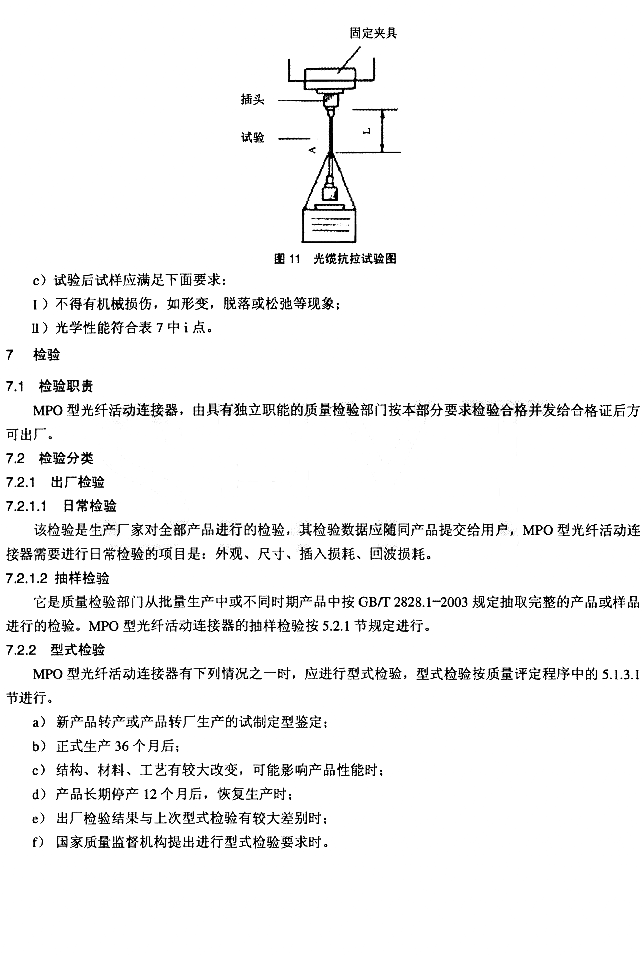

图11 光缆抗拉试验图
七、检验要求
7.1 出厂检验
- 日常检验：外观、尺寸、插入损耗、回波损耗
- 抽样检验：按 GB/T 2828.1-2003 规定执行
7.2 型式检验
新产品转产、正式生产36个月后、结构/材料/工艺有较大改变、长期停产12个月后恢复生产等情况，应进行型式检验。
八、附录A – 背板式与印制板式插座
A.1 MPO型背板式插座

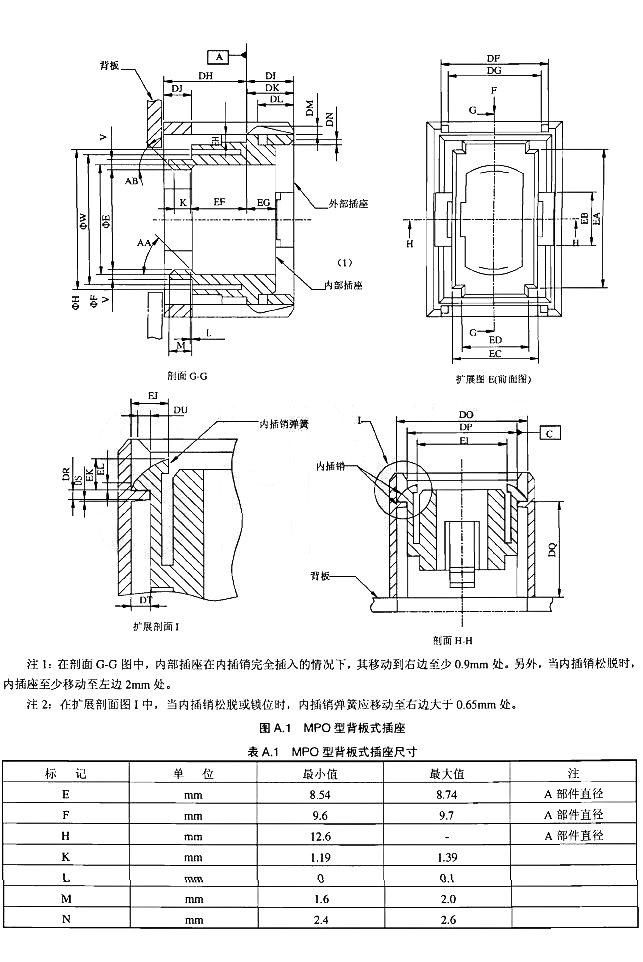

图A.1 MPO型背板式插座
A.2 MPO型印制板式插座
图A.2 MPO型印制板式插座

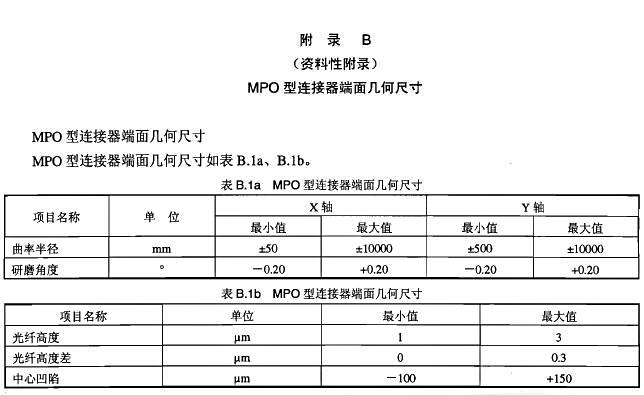

九、附录B – 端面几何尺寸
端面几何尺寸详图
表B.1a MPO型连接器端面几何尺寸（曲率/研磨角）
| 项目名称 | 单位 | X轴最小值 | X轴最大值 | Y轴最小值 | Y轴最大值 |
|---|---|---|---|---|---|
| 曲率半径 | mm | +50 | +10000 | +500 | +10000 |
| 研磨角度 | ° | -0.20 | +0.20 | -0.20 | +0.20 |
表B.1b MPO型连接器端面几何尺寸（光纤/凹陷）
| 项目名称 | 单位 | 最小值 | 最大值 |
|---|---|---|---|
| 光纤高度 | μm | 3 | – |
| 光纤高度差 | μm | 0 | 0.3 |
| 中心凹陷 | μm | -100 | +150 |
十、标志、包装、运输和贮存
- 标志：产品包装盒上应标有产品型号、生产批次、生产日期、厂商名称及执行标准号
- 包装：每付连接器的插头和适配器/插座均用保护帽盖好，盘卷直径应不小于尾部光缆直径的25倍
- 运输：长途运输需用木箱或硬纸箱作外包装，注明防抛甩、防碰压、防雨标志
- 贮存：不能长期放置在露天或有严重腐蚀的环境中，应放在工作温度范围内贮存
