FT-12MM-001 MT 12芯多模标损插芯 产品概述
FT-12MM-001 是由北亿纤通（F-tone Networks）推出的 MT 12芯多模标准损耗光纤插芯（MT 12F MM Ferrule Standard Loss），采用高性能 PPS 材料精密注塑成型，专为 MTP/MPO 多芯并行光连接器设计。该产品适用于数据中心高速并行光互连系统，是 40G/100G/400G 以太网和存储区域网络（SAN）的核心无源组件。
产品型号：FT-12MM-001
图纸编号：FT-DW-24-0119
当前版本：Rev. A4
材料：PPS（聚苯硫醚）
比例：1:1
单位制：公制（Metric）
产品图纸

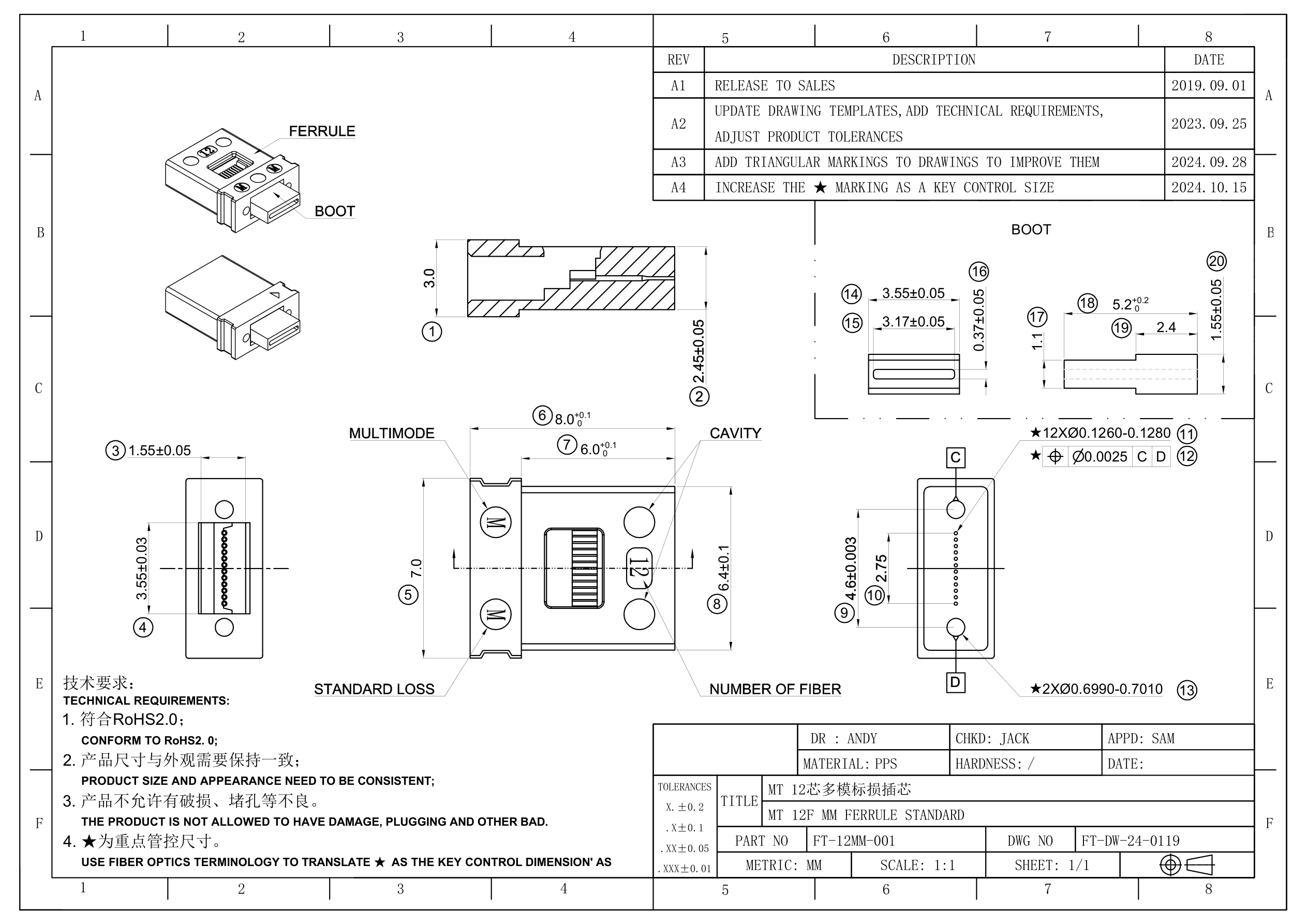

图1：FT-12MM-001 MT 12芯多模标损插芯工程图纸（含关键尺寸标注）
产品基本参数
| 参数 | 规格 |
|---|---|
| 产品型号 | FT-12MM-001 |
| 产品名称 | MT 12芯多模标损插芯 |
| 英文名称 | MT 12F MM Ferrule Standard Loss |
| 基体材料 | PPS（聚苯硫醚） |
| 光纤数量 | 12芯 |
| 光纤类型 | 多模（Multimode） |
| 损耗等级 | 标准损耗（Standard Loss） |
| 适用连接器 | MTP / MPO 多芯连接器 |
| 环保要求 | 符合 RoHS 2.0 |
| 图纸编号 | FT-DW-24-0119 |
| 当前版本 | Rev. A4 |
| 比例 | 1:1 |
| 计量单位 | 公制（Metric, 单位mm） |
关键尺寸规格
| 序号 | 尺寸参数 | 数值 | 公差 |
|---|---|---|---|
| 1 | 插芯总长 | 8.0 | +0.1/0 mm |
| 2 | 插芯宽度 | 6.0 | +0.1/0 mm |
| 3 | 插芯高度 | 1.55 | ±0.05 mm |
| 4 | 导向孔间距 | 3.17 | ±0.05 mm |
| 5 | 端部宽度 | 3.55 | ±0.05 mm |
| 6 | 端部高度 | 2.4 | – mm |
| 7 | 光纤通道区高度 | 5.2 | +0.2/0 mm |
| 8 | 尾部宽度 | 3.55 | ±0.03 mm |
| 9 | 尾部总长 | 7.0 | – mm |
| 10 | 尾部高度 | 6.4 | ±0.1 mm |
| 11 | 台阶高度 | 0.37 | ±0.05 mm |
| 12 | 定位销深度 | 1.1 | – mm |
| 13 | 端面高度 | 1.55 | ±0.05 mm |
★ 重点管控尺寸
以下尺寸标注 ★ 为重点管控尺寸（Key Control Dimensions），生产过程中需严格管控：
| 标识 | 特征 | 规格 | 说明 |
|---|---|---|---|
| ★ | 12×光纤孔直径 | Ø0.1260 – 0.1280 mm | 12芯光纤通道，关键管控尺寸 |
| ★ | 2×导向孔直径 | Ø0.6990 – 0.7010 mm | 2个MPO/MTP导向孔，关键管控尺寸 |
一般公差表
| 小数位数 | 公差范围 |
|---|---|
| .XXX (三位小数) | ±0.01 mm |
| .XX (两位小数) | ±0.05 mm |
| .X (一位小数) | ±0.1 mm |
| X. (整数) | ±0.2 mm |
技术要求
- 符合 RoHS 2.0；
CONFORM TO RoHS 2.0; - 产品尺寸与外观需要保持一致；
PRODUCT SIZE AND APPEARANCE NEED TO BE CONSISTENT; - 产品不允许有破损、堵孔等不良；
USE FIBER OPTICS TERMINOLOGY TO TRANSLATE – THE PRODUCT IS NOT ALLOWED TO HAVE DAMAGE, PLUGGING AND OTHER DEFECTS. - ★ 为重点管控尺寸。
USE FIBER OPTICS TERMINOLOGY TO TRANSLATE ★ AS THE KEY CONTROL DIMENSION.
版本修订历史
| 版本 | 日期 | 变更内容 |
|---|---|---|
| A1 | 2019.09.01 | 初始发布 |
| A2 | 2023.09.25 | Release to sales |
| A3 | 2024.09.28 | Update drawing templates, add technical requirements, adjust product tolerances |
| A4 | 2024.10.15 | Add triangular markings to drawings; increase ★ marking as key control size |
产品应用
- MTP/MPO 多芯连接器组件：作为 MTP/MPO 连接器的核心光纤对准组件，确保12芯光纤精确排列
- 40G/100G 并行光模块：配套 QSFP+/QSFP28 并行光模块使用
- 数据中心互连：用于高密度数据中心内部高速光互连
- 存储区域网络：适配 SAN 环境中的并行光纤链路
- 400G 光系统：通过多个 12 芯插芯组合支持 400G 高速传输
产品特点
- ✅ 高精度成型：12个光纤通道孔（Ø0.1260-0.1280mm）精密注塑，确保光纤精确对准
- ✅ PPS 基体材料：优异的耐热性、尺寸稳定性和机械强度
- ✅ 标准损耗等级：适用于常规多模并行光互连应用
- ✅ MTP/MPO 兼容：2个导向孔（Ø0.6990-0.7010mm）符合行业 MPO 连接器标准
- ✅ RaHS 2.0 合规：满足环保要求
- ✅ 严格品控：关键尺寸（★标注）实施重点管控
本产品为【MT光纤插芯/MT Ferrule】产品线，详细信息，请联系我们的销售人员，谢谢！
