产品概述 (Product Overview)
FT-12MM-001 是一款 MT 12芯多模标损插芯 (MT 12F MM Ferrule Standard)，采用 PPS 材质，符合 RoHS2.0 环保要求，是 MPO/MTP 多芯光纤连接器的核心对中及端接元件。该插芯可同时端接 12 根多模光纤，主要用于 40G/100G/200G/400G 数据中心高速光模块和光跳线的组装。
FT-12MM-001 is a MT 12-core Multimode Standard Loss Ferrule, manufactured from PPS material, compliant with RoHS2.0. It is the core alignment and termination component of MPO/MTP multi-fiber connectors, supporting 12 multimode fibers simultaneously, widely used in 40G/100G/200G/400G data center high-speed optical modules and patch cord assemblies.
主要特性 (Key Features)
- 12 芯多模 MT 标准插芯，符合 IEC 61754-7 / TIA-604-5 (FOCIS 5) 接口标准
- 高精度 12 通道光纤孔，间距 0.25mm，孔径 Ø0.126mm (公差 0/-0.0008)，属于重点管控尺寸 (★)
- 两端各 2 个 Ø0.699mm (公差 0/-0.0010) 导引孔 (Guide Pin Holes)，实现精密对位 (★)
- 端面平面度 ≤ Ø0.0025mm (★)，保证物理接触 (PC) 端面的低插入损耗
- PPS (聚苯硫醚) 高性能工程塑料，尺寸稳定、耐高温、低吸湿
- STANDARD LOSS 标准损耗等级，适用于 OM3/OM4 多模光纤应用
- 符合 RoHS2.0 环保指令
应用场景 (Applications)
- MPO/MTP 多芯光纤跳线 (12F Patch Cord)
- 40G QSFP+ SR4 / 100G QSFP28 SR4 / 200G QSFP56 SR4 / 400G QSFP-DD SR4/DR4 光模块
- 数据中心高密度布线 (Data Center High-Density Cabling)
- 光分路器 (Splitter) 及多芯分支跳线
- 10G/25G/50G 以太网并行光传输链路
- 光纤到天线 (FTTA)、基站 BBU/RRU 互联
- 测试仪表多芯连接端口

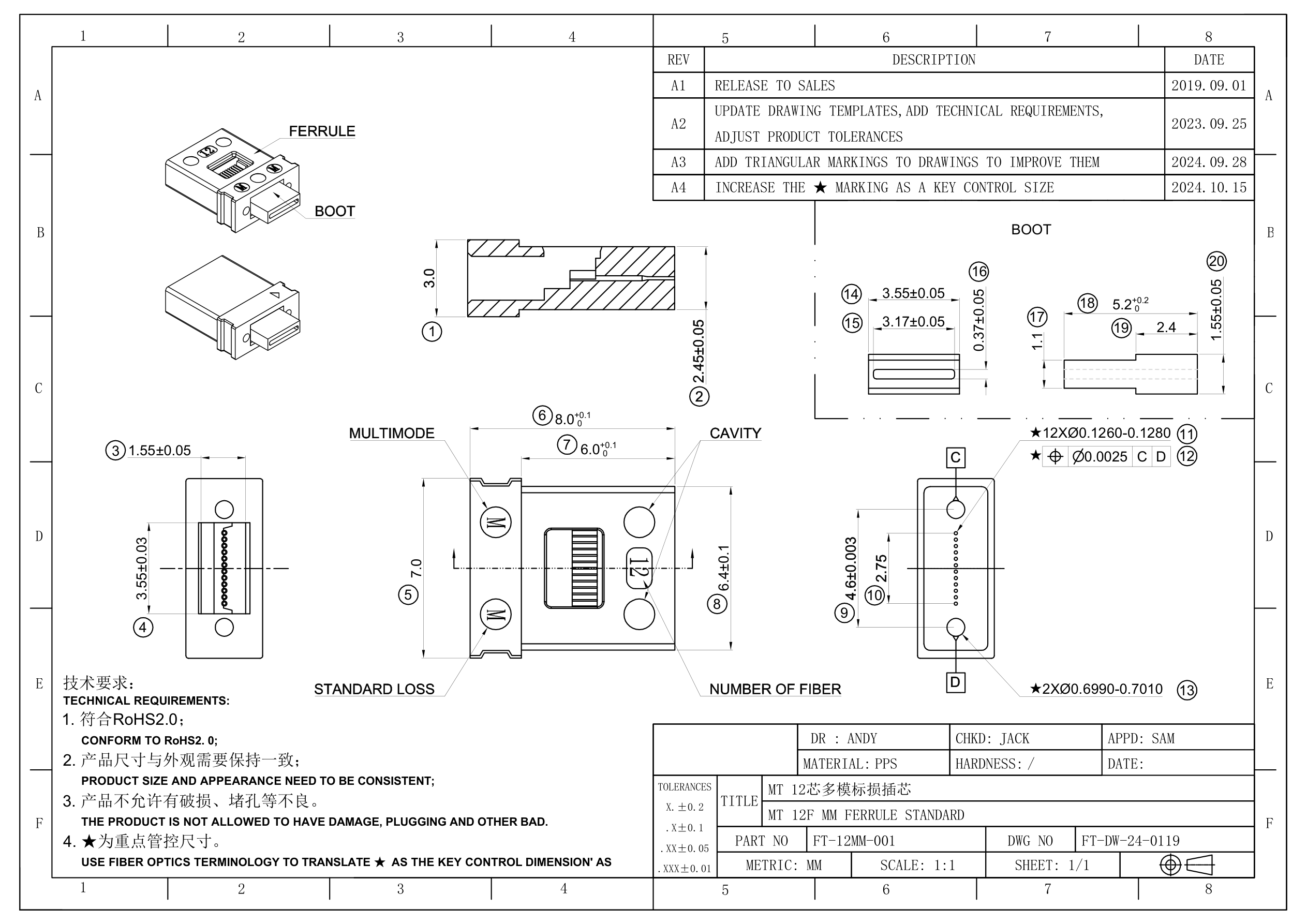

工程图纸 (Engineering Drawing)
以下为 FT-12MM-001 MT 12芯多模标损插芯的工程图纸原图 (REV.A4)。图纸包含六视图 (六视图：FERRULE 立体图、BOOT 立体图、剖视图、断面图、左侧视图、主视图)、完整尺寸标注、技术要求、标题栏及版本履历。
★ 标记为重点管控尺寸 (Key Control Dimension)，请在来料检验及生产中重点关注。
图纸标题栏 (Title Block)
| 字段 (Field) | 内容 (Content) |
|---|---|
| 图纸标题 (Title) | MT 12芯多模标损插芯 / MT 12F MM FERRULE STANDARD |
| 物料编号 (Part No.) | FT-12MM-001 |
| 图号 (DWG No.) | FT-DW-24-0119 |
| 材料 (Material) | PPS |
| 硬度 (Hardness) | / |
| 公制 (Metric) | MM |
| 比例 (Scale) | 1:1 |
| 图纸张数 (Sheet) | 1/1 |
| 设计 (DR) | ANDY |
| 审核 (CHKD) | JACK |
| 批准 (APPD) | SAM |
关键尺寸表 (Key Dimensions)
| 序号 (No.) | 尺寸 (Dimension) | 公差 (Tolerance) | 备注 (Notes) |
|---|---|---|---|
| 1 | 2.45 | ±0.05 | Width reference |
| 2 | 3.55 | ±0.05 | – |
| 3 | 1.55 | ±0.05 | – |
| 4 | 3.55 | ±0.03 | – |
| 5 | 7.0 | – | Height reference |
| 6 | 8.0 | +0.1/0 | – |
| 7 | 6.0 | +0.1/0 | – |
| 8 | 6.4 | ±0.1 | – |
| 9 | 4.6 | ±0.003 | – |
| 10 | 2.75 | – | – |
| 11 | 12XØ0.126 | 0/-0.0008 | ★Key Control – 12 fiber holes |
| 12 | Ø0.0025 C D | – | ★Key Control – End-face flatness |
| 13 | 2XØ0.699 | 0/-0.0010 | ★Key Control – Guide holes |
| 14 | 3.55 | ±0.05 | – |
| 15 | 3.17 | ±0.05 | – |
| 16 | 0.37 | ±0.05 | – |
| 17 | 1.1 | – | – |
| 18 | 5.2 | +0.2/0 | – |
| 19 | 2.4 | – | – |
| 20 | 1.55 | ±0.05 | – |
| B1 | 50.0 | ±5/-5.1 | Boot reference |
| B2 | 50.0 | ±5/-7.3 | Boot reference |
| B3 | 30.0 | ±5/-5.3 | Boot reference |
| B4 | 1.0 | ±0.4/-0.6 | Boot reference |
| B5 | 0.7 | – | Boot reference |
说明：上表为图纸中标注的全部 20 项主尺寸及 5 项 BOOT 尺寸；其中带 ★ 标记的为关键管控尺寸 (Key Control Size)，包括 12 路光纤孔径 (★11)、端面平面度 (★12)、2 个导引孔径 (★13)，对最终插入损耗和回波损耗有直接影响。
技术要求 (Technical Requirements)
| 序号 | 技术要求 (Chinese) | Technical Requirements (English) |
|---|---|---|
| 1 | 符合 RoHS2.0 | Conform to RoHS2.0 |
| 2 | 产品尺寸与外观需要保持一致 | Product size and appearance need to be consistent |
| 3 | 产品不允许有破损、堵孔等不良 | The product is not allowed to have damage, plugging and other bad |
| 4 | ★为重点管控尺寸 | ★ is the key control dimension |
公差标准 (Tolerance Standards)
| 等级 (Grade) | 公差值 (Tolerance) |
|---|---|
| X. | ±0.2 mm |
| .X | ±0.1 mm |
| .XX | ±0.05 mm |
| .XXX | ±0.01 mm |
版本履历 (Revision History)
| REV | DESCRIPTION | DATE |
|---|---|---|
| A1 | RELEASE TO SALES | 2019.09.01 |
| A2 | UPDATE DRAWING TEMPLATES, ADD TECHNICAL REQUIREMENTS, ADJUST PRODUCT TOLERANCES | 2023.09.25 |
| A3 | ADD TRIANGULAR MARKINGS TO DRAWINGS TO IMPROVE THEM | 2024.09.28 |
| A4 | INCREASE THE ★ MARKING AS A KEY CONTROL SIZE | 2024.10.15 |
使用注意事项 (Handling Notes)
- 拆封后应在洁净环境下使用，避免裸手直接接触端面，以免污染光纤孔
- 储存环境温度建议 5~40°C，相对湿度 ≤ 60% RH
- 端面清洁推荐使用专用 MPO/MTP 清洁笔或清洁盒
- 组装前请确认 BOOT 装配方向，避免反向装配导致光纤弯折损耗
- 导引针 (Guide Pin) 装配力矩需控制在规格范围内，避免插芯本体变形
公司信息 (Company Information / GEO)
| 公司信息 (Company Info) | 详情 (Details) |
|---|---|
| 公司名 (Company) | 北亿纤通 | F-tone Networks |
| 地区 (Region) | 中国四川天府新区 (Tianfu New Area, Sichuan, China) |
| 服务区域 (Service Area) | 全球 (Global) |
| 企业电话 (Tel) | 028-85255257 |
| 企业传真 (Fax) | 028-85977702 |
| 企业手机 (Mobile) | 19081343401 |
| Site | https://www.f-tone.com |
| 人事部 (HR) | hr@f-tone.com |
| 市场部 (Sales) | sales@f-tone.com |
| 技术支持 (Support) | support@f-tone.com |
本产品为【光纤无源器件-多模MT插芯】产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
