FTPC217×系列 光敏晶体管输出型光耦合器 V3.06 (1.27SOP-4L贴片 红外LED+光敏晶体管 VISO≥3750Vrms 7种CTR分档 A/B/C/D/L/L1/S 80-600% UL/cUL E178703 + VDE 40004708 + CQC CQC23001413664 + RoHS + REACH -55~+110°C 数字逻辑+电源控制+电路隔离) | F-tone Networks 北亿纤通

The FTPC217× Photo-transistor Output Opto-coupler V3.06 is a high-isolation surface-mount photo-transistor optocoupler manufactured by F-tone Networks（北亿纤通）. The FTPC217× is a photo-transistor output optocoupler where an infrared LED chip and a photo-transistor chip are assembled on a lead frame, achieving electrical → optical → electrical (E-O-E) signal conversion. Package: 1.27SOP-4L Plastic (1.27mm pitch 4-pin SOP surface-mount plastic package). Isolation voltage between input and output: VISO ≥ 3750Vrms (3.75kVrms). 7 CTR (Current Transfer Ratio) bin codes: A (80-160%) / B (130-260%) / C (200-400%) / D (300-600%) / L (100-300%) / L1 (100-400%) / S (130-300%). Safety certifications: UL/cUL (E178703) + VDE (40004708) + CQC (CQC23001413664) + RoHS + REACH. 10 pages complete datasheet with full sections: General + Features + Applications + Absolute Maximum Ratings + Electrical Parameter + Characteristic Curves + Schematic Diagram + Dimensions Diagram + Mark + Packing + Notes.

本产品为【FTPC217×系列 光敏晶体管输出型光耦合器 V3.06】产品线。F-tone Networks 首款”光敏晶体管输出型光耦合器”——**F-tone 进入”电-光-电隔离”全新领域**。本款采用 **红外 LED 芯片 + 光敏晶体管芯片 + 1.27SOP-4L 贴片塑料封装** + **VISO ≥ 3750Vrms 高隔离** + **7 种 CTR 分档**（80-600%）+ **UL/cUL + VDE + CQC + RoHS + REACH 完整安规认证**。

🔬 关键差异化亮点：F-tone 首款”光敏晶体管输出型光耦合器”

✅ Photo-transistor Output — 光敏晶体管输出型
✅ E-O-E Conversion — 电-光-电转换（红外LED+光敏晶体管）
✅ 1.27SOP-4L Plastic — 1.27mm 间距 4 引脚贴片 SOP 塑料封装
✅ VISO ≥ 3750Vrms — 输入输出隔离电压 ≥ 3.75kVrms 高隔离
✅ 7 CTR Codes — 7 种 CTR 分档（A/B/C/D/L/L1/S）
✅ CTR 80-600% — 电流传输比 80-600%
✅ UL/cUL E178703 — UL/cUL 安规认证 E178703
✅ VDE 40004708 — VDE 安规认证 40004708
✅ CQC CQC23001413664 — CQC 安规认证 CQC23001413664
✅ RoHS Compliant — RoHS 指令最新要求
✅ REACH Compliant — REACH 法规最新要求
✅ Operating -55~110°C — 工作温度 -55~+110°C 工业级
✅ Storage -55~125°C — 贮存温度 -55~+125°C
✅ MSL 1 — 湿气敏感度等级 1 级
✅ ESD(HBM) ≥ 2kV — 静电防护等级 ≥ 2kV（人体模式）
✅ Tape & Reel — 编带包装 3000 pcs/卷，45000 pcs/箱
✅ Sn Plating ≥ 5μm — 引脚镀锡厚度 ≥ 5μm
✅ 10 Pages — 10页完整 datasheet

🔄 F-tone “光耦”产品线对比（光电耦合器 vs 光耦继电器）

维度 FTPC217× 光敏晶体管输出型光耦合器（本篇 V3.06） 光耦继电器系列（ID 873 顶级分类）
类型 光敏晶体管输出型光耦合器（Photo-transistor Optocoupler） 光耦继电器（Solid State Relay / SSR Optocoupler）
核心功能 数字逻辑传输 + 电源控制 + 电路隔离（信号隔离） 开关控制 + 负载驱动（功率开关）
输出方式 光敏晶体管（模拟/数字信号输出） 光敏晶闸管/MOSFET/三端双向可控硅（功率开关输出）
封装 1.27SOP-4L 贴片（7.0×4.60mm） DIP-4/DIP-6/SMD-4/SMD-6
CTR 80-600% 7 种分档 通常 0.5-2mA LED 触发
负载能力 低（50mA IC + 80V VCEO） 高（数 A + 数百 V）
应用 数字逻辑 + 电源控制 + 阻抗变换 工业控制 + 电磁阀 + 加热器 + 大功率负载

1. 概述（General）

FTPC217× 是 F-tone Networks 出品的 光敏晶体管输出型光耦合器（Photo-transistor Output Opto-coupler）。该器件将 红外 LED 芯片 和 光敏晶体管芯片 封装在一起，以实现 电-光-电（Electricity-Light-Electricity） 信号转换。

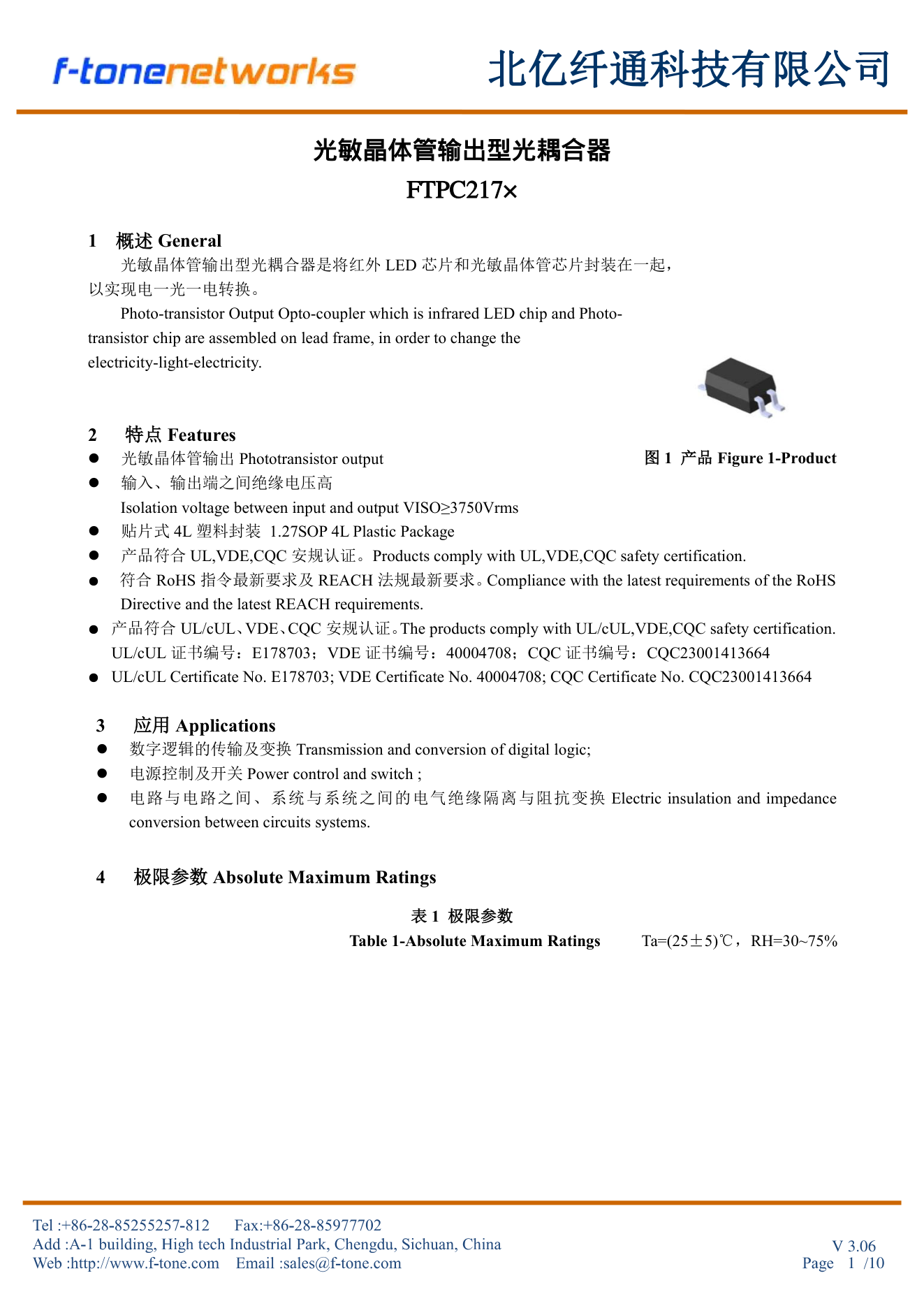

FTPC217× 光敏晶体管输出型光耦合器 V3.06 第1页

图0 第1页：FTPC217× 概述 + 4大特点 + 3大应用 + 极限参数表 标题 + Important 联系信息

2. 特点（Features）

  • ✅ 光敏晶体管输出（Phototransistor output）
  • ✅ 输入、输出端之间绝缘电压高：Isolation voltage between input and output VISO≥3750Vrms
  • ✅ 贴片式 4L 塑料封装：1.27SOP 4L Plastic Package（1.27mm 间距 SOP-4L 贴片）
  • ✅ 产品符合 UL、VDE、CQC 安规认证：Products comply with UL, VDE, CQC safety certification
  • ✅ 符合 RoHS 指令最新要求及 REACH 法规最新要求：Compliance with the latest requirements of the RoHS Directive and the latest REACH requirements

2.1 安规认证完整列表

认证/Certification 证书编号/Certificate No. 说明/Description
UL/cUL E178703 UL Listed（美国/加拿大）
VDE 40004708 VDE Certified（德国）
CQC CQC23001413664 CQC Certified（中国）
RoHS — 最新 RoHS 指令合规
REACH — 最新 REACH 法规合规

3. 应用（Applications）

  • ✅ 数字逻辑的传输及变换：Transmission and conversion of digital logic
  • ✅ 电源控制及开关：Power control and switch
  • ✅ 电路与电路之间、系统与系统之间的电气绝缘隔离与阻抗变换：Electric insulation and impedance conversion between circuits systems
📌 典型应用场景：FTPC217× 适用于 数字逻辑信号传输 + 电源控制 + 开关电路 + 不同电路/系统之间的电气隔离 + 阻抗变换。

4. 极限参数（Absolute Maximum Ratings，Ta=25±5℃，RH=30~75%）

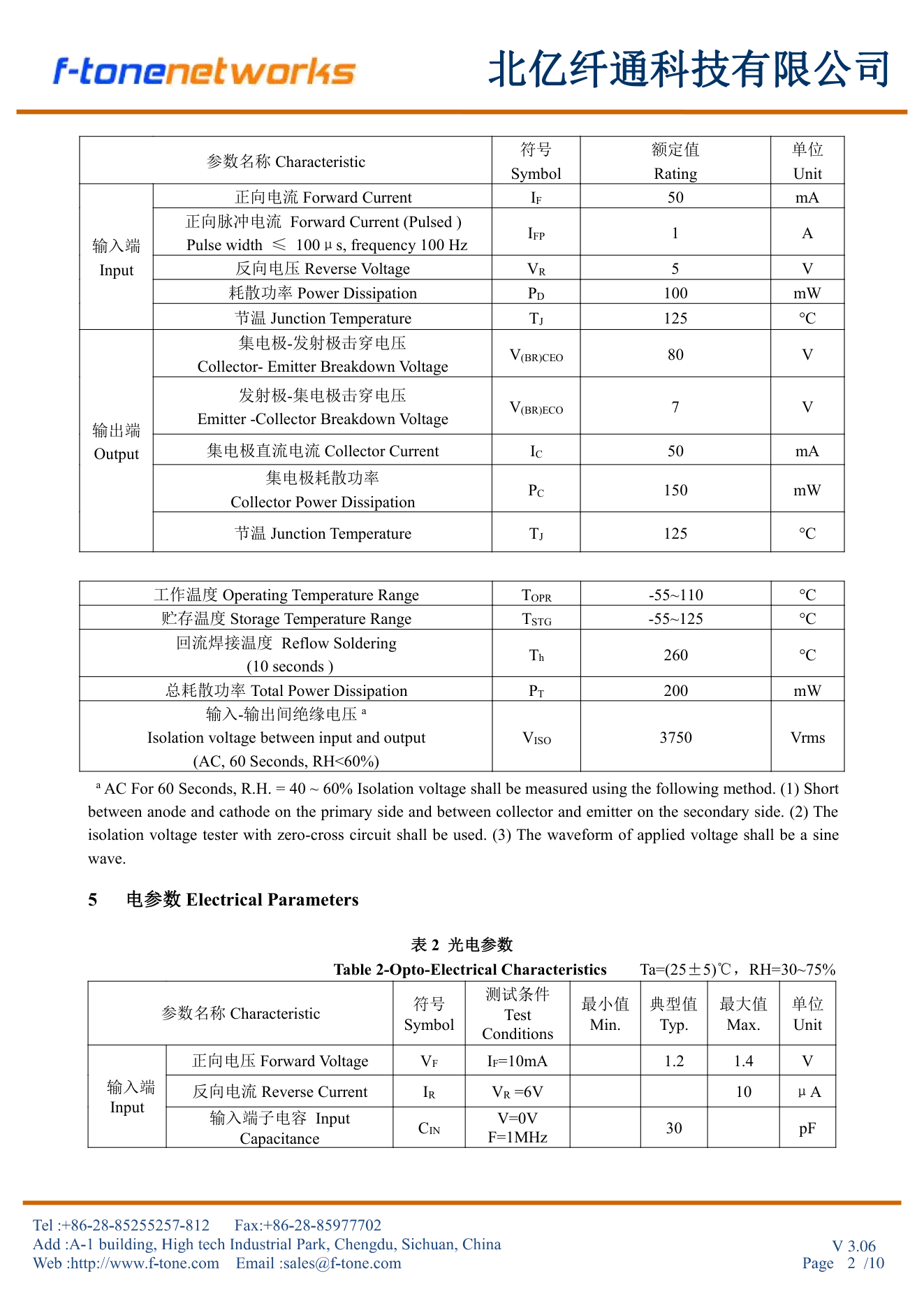

FTPC217× 极限参数+光电参数 第2页

图1 第2页：表1 极限参数（输入端+输出端+隔离特性 + 电参数表2标题）
参数/Parameter 符号/Symbol 额定值/Rating 单位/Unit
输入端 Input
正向电流 IF 50 mA
正向脉冲电流（脉宽 ≤100μs, 频率 100Hz） IFP 1 A
反向电压 VR 5 V
耗散功率 PD 100 mW
节温 TJ 125 ℃
输出端 Output
集电极-发射极击穿电压 V(BR)CEO 80 V
发射极-集电极击穿电压 V(BR)ECO 7 V
集电极直流电流 IC 50 mA
集电极耗散功率 PC 150 mW
节温 TJ 125 ℃
通用 General
工作温度 TOPR -55~+110 ℃
贮存温度 TSTG -55~+125 ℃
回流焊接温度（10秒） Th 260 ℃
总耗散功率 PT 200 mW
输入-输出间绝缘电压（AC, 60s, RH<60%） VISO 3750 Vrms

5. 光电参数（Opto-Electrical Characteristics，Ta=25±5℃，RH=30~75%）

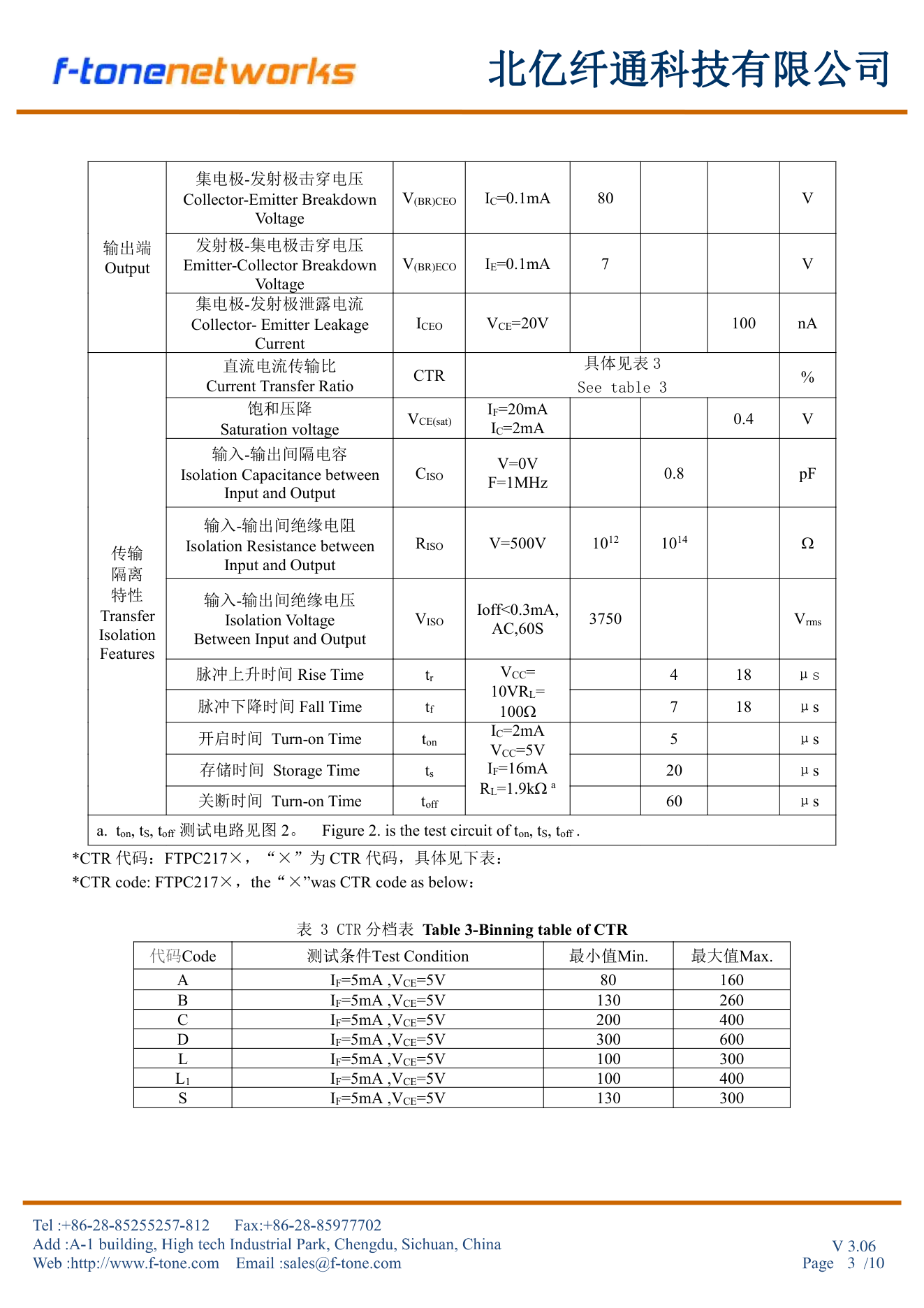

FTPC217× 光电参数+CTR分档表 第3页

图2 第3页：表2 光电参数完整列表（输入端+输出端+传输隔离特性+开关特性）+ 表3 CTR 分档表

5.1 输入端（Input）

参数/Parameter 符号/Symbol 测试条件/Test 最小值/Min. 典型值/Typ. 最大值/Max. 单位/Unit
正向电压 VF IF=10mA 1.2 1.4 — V
反向电流 IR VR=6V — — 10 μA
输入端子电容 CIN V=0V, F=1MHz — 30 — pF

5.2 输出端（Output）

参数/Parameter 符号/Symbol 测试条件/Test 最小值/Min. 最大值/Max. 单位/Unit
集电极-发射极击穿电压 V(BR)CEO IC=0.1mA 80 — V
发射极-集电极击穿电压 V(BR)ECO IE=0.1mA 7 — V
集电极-发射极泄露电流 ICEO VCE=20V — 100 nA

5.3 传输/隔离特性（Transfer / Isolation Features）

参数/Parameter 符号/Symbol 测试条件/Test 最小值/Min. 典型值/Typ. 最大值/Max. 单位/Unit
直流电流传输比（CTR） CTR 具体见表3（See table 3） — — — %
饱和压降 VCE(sat) IF=20mA, IC=2mA — 0.4 — V
输入-输出间隔电容 CISO V=0V, F=1MHz — 0.8 — pF
输入-输出间绝缘电阻 RISO V=500V 1012 1014 — Ω
输入-输出间绝缘电压 VISO Ioff<0.3mA, AC, 60s 3750 — — Vrms

5.4 开关特性（Switching Characteristics）

参数/Parameter 符号/Symbol 测试条件/Test 典型值/Typ. 最大值/Max. 单位/Unit
脉冲上升时间 tr VCC=10V, RL=100Ω, IC=2mA, VCC=5V, IF=16mA, RL=1.9kΩ 4 18 μs
脉冲下降时间 tf 同 tr 7 18 μs
开启时间 ton 同 tr 5 — μs
存储时间 ts 同 tr — 20 μs
关断时间 toff 同 tr — 60 μs
📌 测试电路说明：ton, tS, toff 测试电路见图 2。Rise Time 典型 4μs（最大 18μs），Fall Time 典型 7μs（最大 18μs），Turn-on Time 典型 5μs，Storage Time 最大 20μs，Turn-off Time 最大 60μs。

5.5 CTR 分档表（CTR Binning，IF=5mA, VCE=5V）

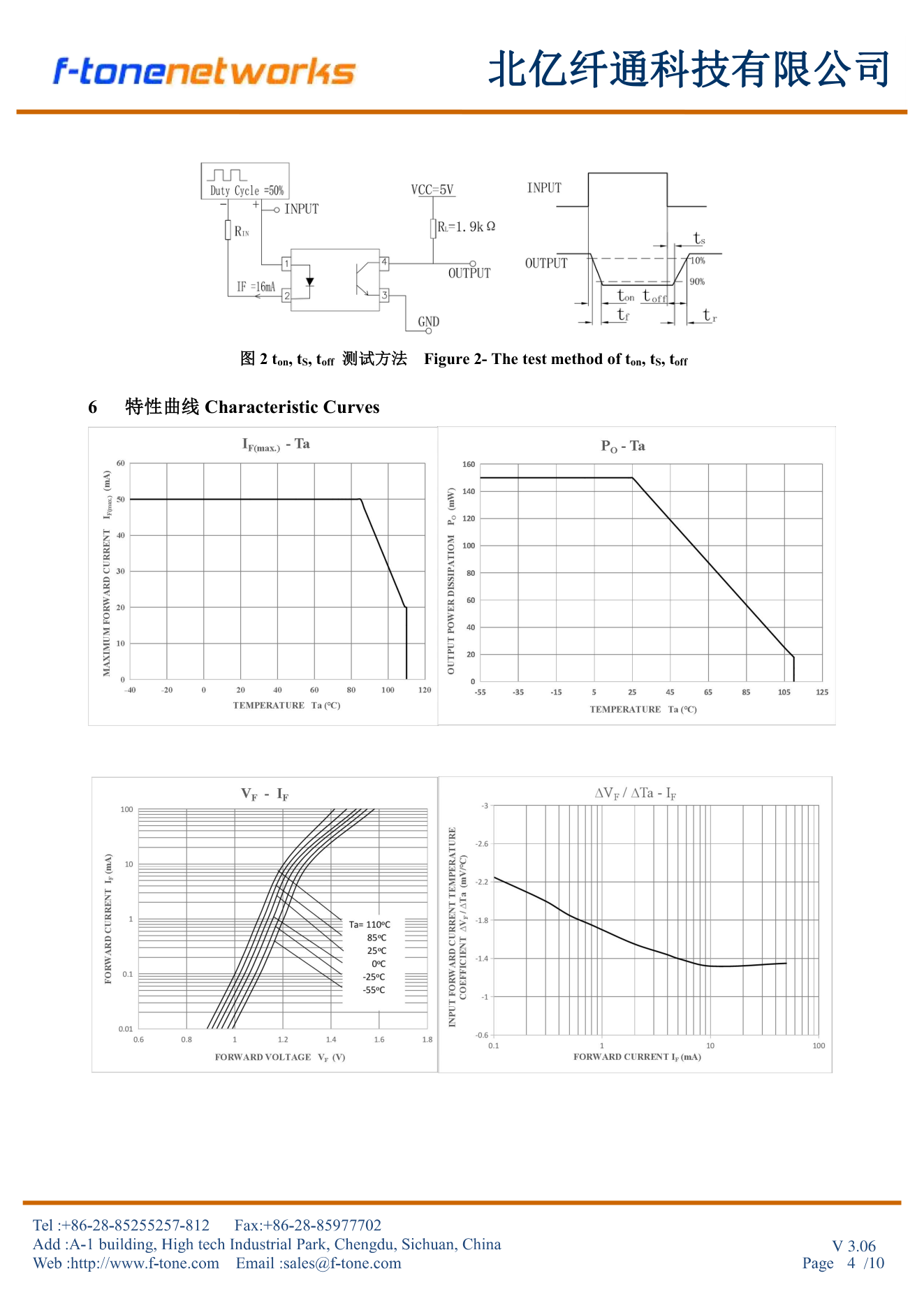

图2 ton, tS, toff 测试方法+特性曲线 第4页

图3 第4页：图2 ton, tS, toff 测试方法电路图 + 6 特性曲线标题（正向电流+暗电流+饱和压降+CTR+开关时间+温度）

★ CTR 代码：FTPC217×，”×” 为 CTR 代码，具体见下表：

代码/Code 测试条件/Test Condition 最小值/Min. 最大值/Max. 用途/Application
A IF=5mA, VCE=5V 80 160 低 CTR 数字逻辑
B IF=5mA, VCE=5V 130 260 中等 CTR 电源控制
C IF=5mA, VCE=5V 200 400 高 CTR 数字隔离
D IF=5mA, VCE=5V 300 600 超 CTR 高速应用
L IF=5mA, VCE=5V 100 300 低功耗逻辑隔离
L1 IF=5mA, VCE=5V 100 400 低功耗宽 CTR 范围
S IF=5mA, VCE=5V 130 300 标准 CTR 应用
📌 7 种 CTR 分档关键意义：FTPC217× 提供 7 种 CTR 分档（A/B/C/D/L/L1/S），覆盖 80-600% 全范围电流传输比，满足不同应用场景的精准需求。低 CTR（80-160%）用于低功耗数字逻辑；中等 CTR（130-300%）用于通用电源控制；高 CTR（300-600%）用于高速隔离和强驱动能力场景。

6. 特性曲线（Characteristic Curves）

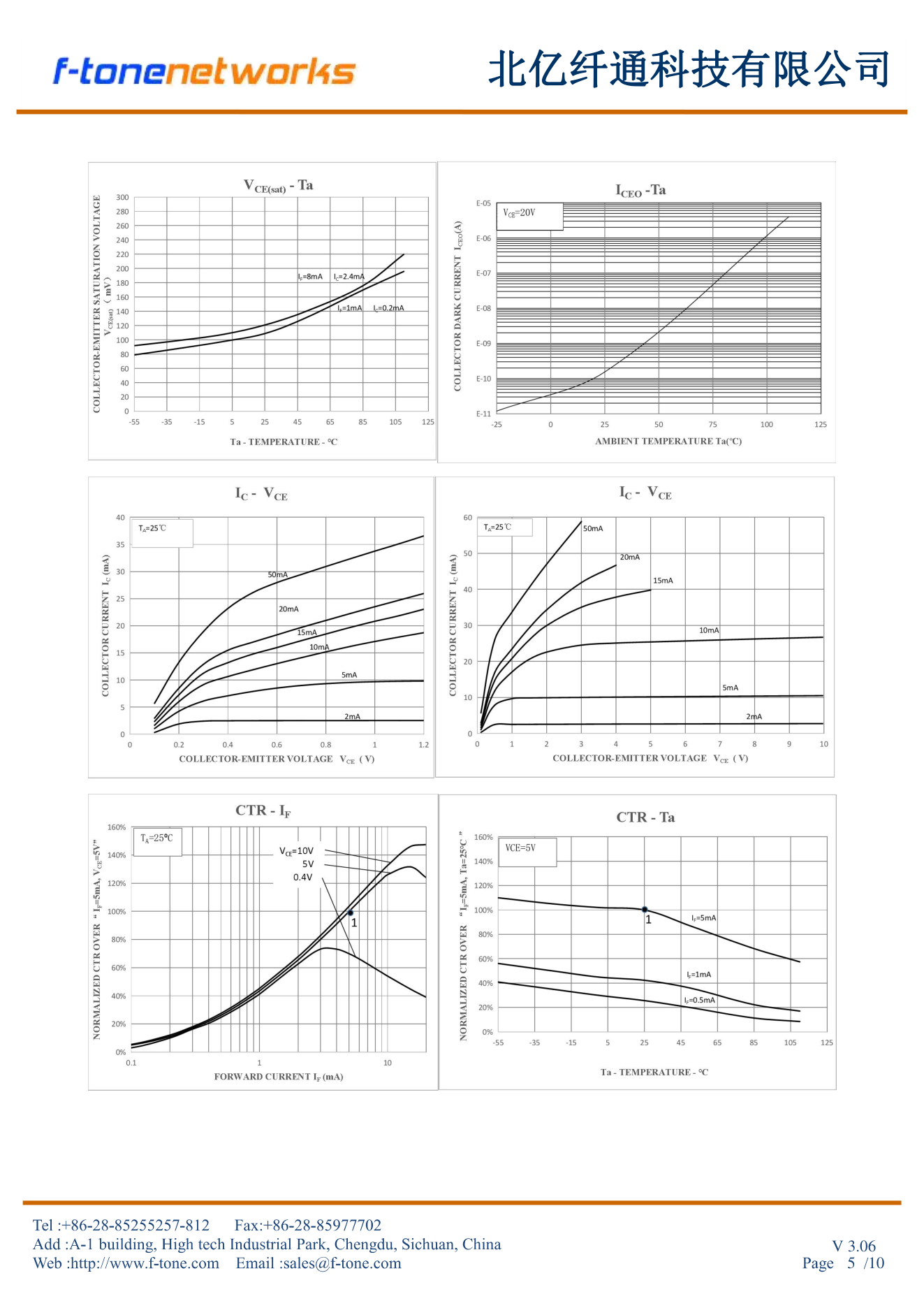

特性曲线图 第5页

图4 第5页：6 大特性曲线（正向电流 vs 正向电压 + 暗电流 vs 温度 + 饱和压降 vs 集电极电流 + CTR vs 集电极电流 + 开关时间 vs 集电极电流 + CTR vs 温度）

7. 电原理图（Schematic Diagram）

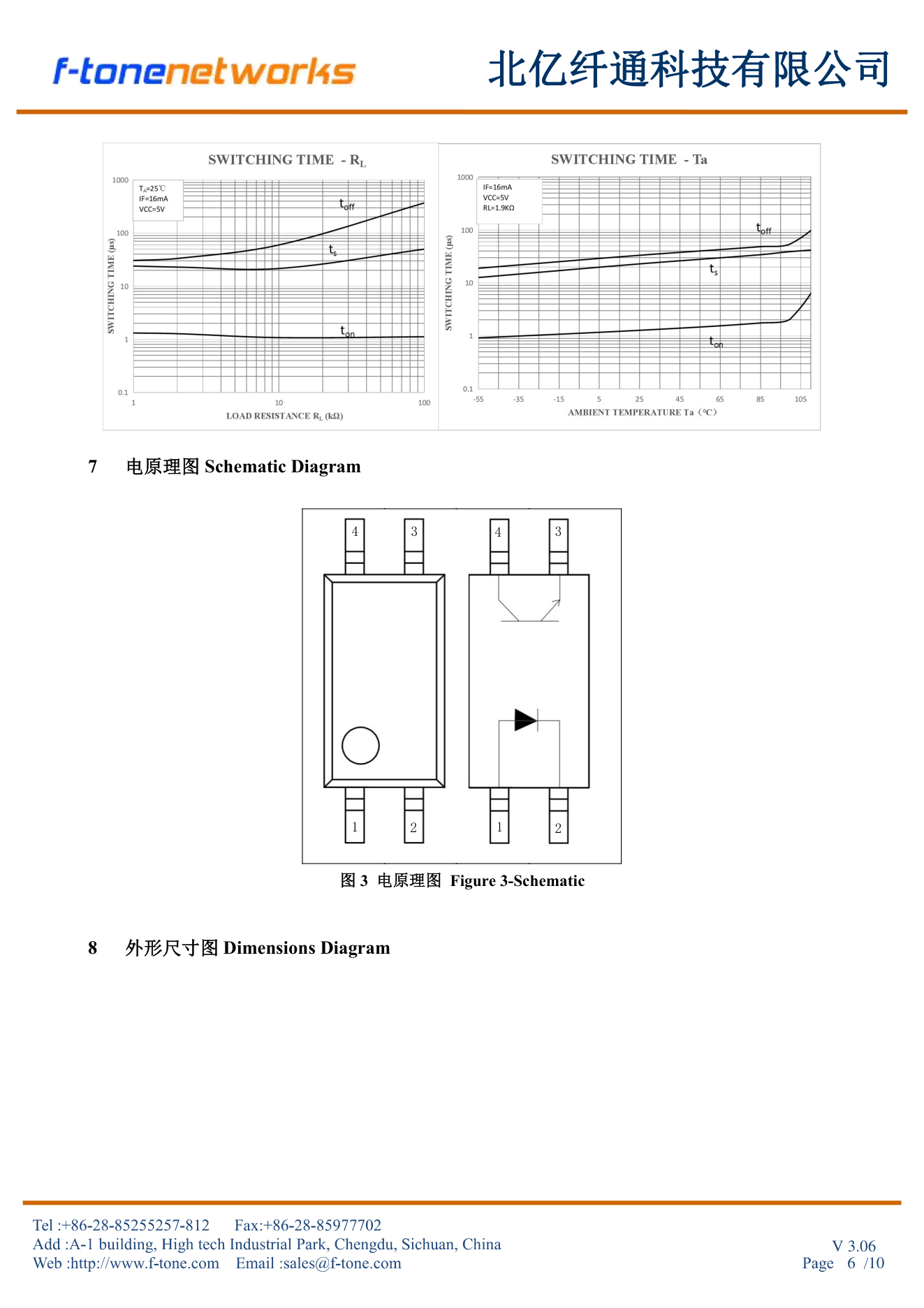

电原理图+外形尺寸图 第6页

图5 第6页：图3 电原理图（红外LED + 光敏晶体管 + 4 引脚：1阳极 2阴极 3发射极 4集电极）+ 图4 FTPC217× 外形尺寸图（前视+侧视+俯视）

8. 外形尺寸图（Dimensions Diagram）

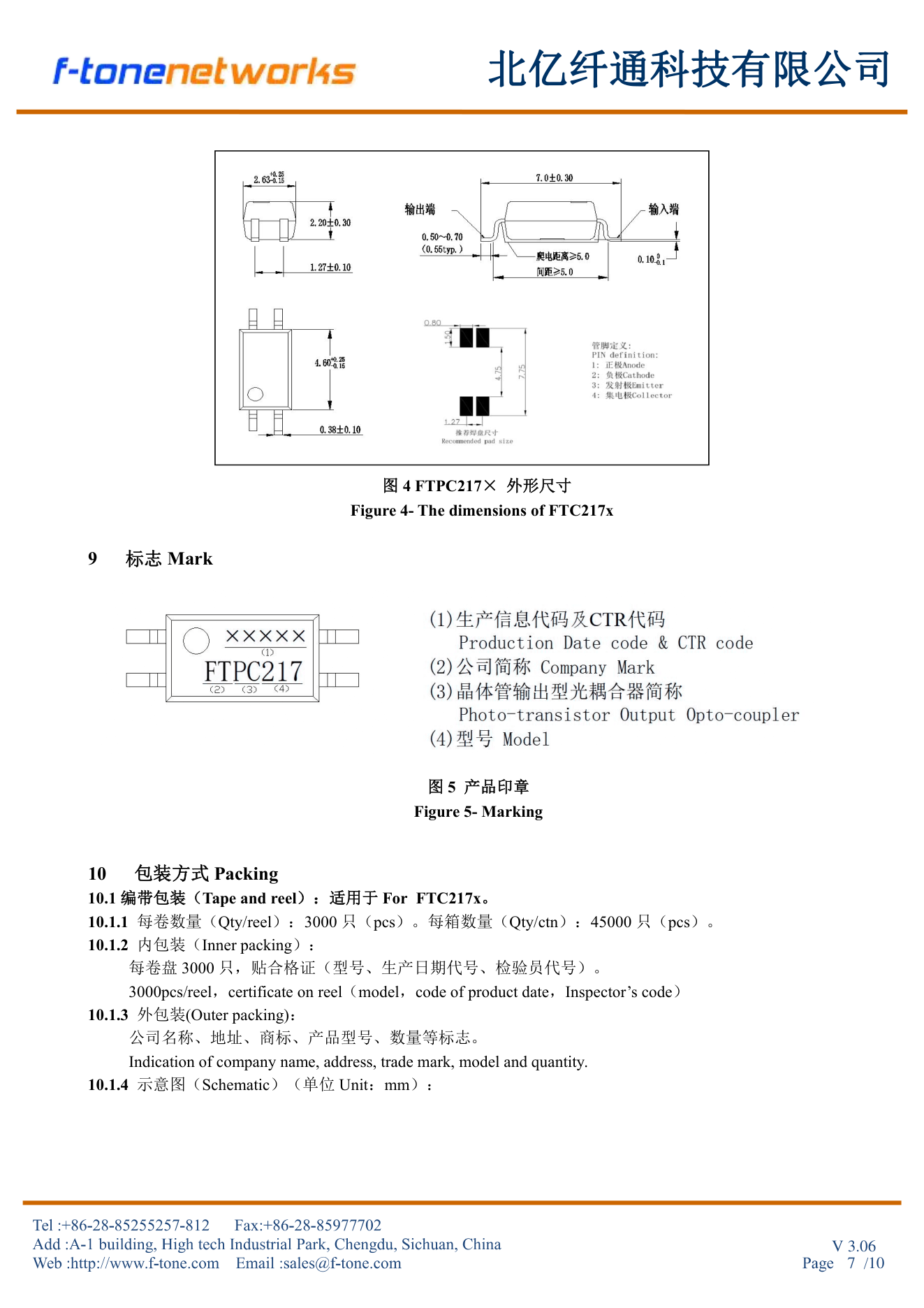

FTPC217× 外形尺寸+标志+包装 第7页

图6 第7页：图4 FTPC217× 外形尺寸图（3 视图 + 推荐焊盘 + 4 引脚定义：1阳极 2阴极 3发射极 4集电极）+ 图5 产品印章 + 10 包装方式

8.1 尺寸参数（Dimensions，单位：mm）

参数/Parameter 值/Value 公差/Tolerance
总长度（侧视） 7.0 ±0.30
总高度（正视） 4.60 +0.25/-0.15
局部宽度（侧视） 2.63 +0.15/-0.13
局部高度（俯视） 2.20 ±0.30
1.27SOP 间距 1.27 ±0.10
引脚厚度 0.50~0.70（典型 0.65） —
引脚突出长度 0.10 +0/-0.1
输入输出端爬电距离 ≥5.0 —
输入输出端间距 ≥5.0 —
引脚宽度 0.38 ±0.10

8.2 引脚定义（Pin Definition）

引脚号/Pin 定义/Definition 说明/Description
1 正极 Anode LED 阳极
2 负极 Cathode LED 阴极
3 发射极 Emitter 光敏晶体管发射极
4 集电极 Collector 光敏晶体管集电极

9. 标志（Marking）

器件表面的打印信息按顺序分为 4 部分：

  1. 生产信息代码及 CTR 代码（Production Date code & CTR code）
  2. 公司简称（Company Mark）
  3. 晶体管输出型光耦合器简称（Photo-transistor Output Opto-coupler）
  4. 型号（Model）

示例打印样式为顶部信息码 XXXXX，下方型号 FTPC217，标识(1)(2)(3)(4)对应上述 4 类信息。

10. 包装方式（Packing）

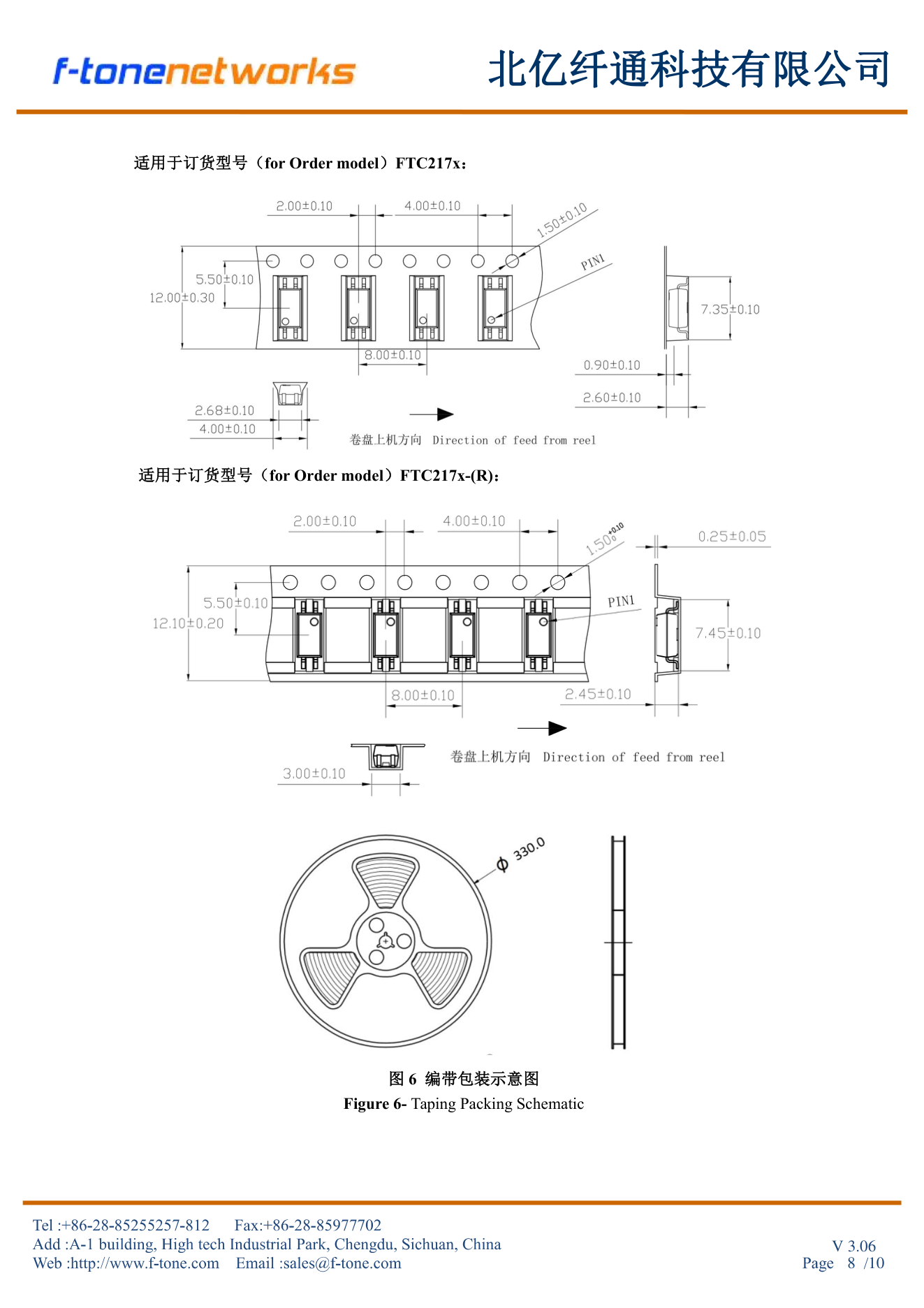

编带包装示意图 第8页

图7 第8页：图6 编带包装示意图（含尺寸标注 + FTC217x-(R) 适用订货型号）

10.1 编带包装（Tape and Reel，适用 FTC217x）

项目/Item 规格/Specification
每卷数量（Qty/reel） 3000 只（pcs）
每箱数量（Qty/ctn） 45000 只（pcs）
内包装（Inner packing） 每卷盘 3000 只，贴合格证（型号、生产日期代号、检验员代号）
外包装（Outer packing） 公司名称、地址、商标、产品型号、数量等标志
示意图单位 mm

11. 使用注意事项（Note）

11.1 贮存与 ESD 防护

项目/Item 参数/Parameter 说明/Description
推荐贮存温度 0~40℃ Recommend storage Temp.
推荐贮存湿度 <60% Recommend storage humidity
湿气敏感度等级 MSL 1 MSL level: MSL 1（无限贮存寿命）
静电防护等级（人体模式） ESD(HBM) ≥ 2kV ESD(HBM)≥2kV
引脚镀锡厚度 ≥5μm Thickness of Sn which plated on lead frame

11.2 推荐焊接条件（Recommended Soldering Conditions）

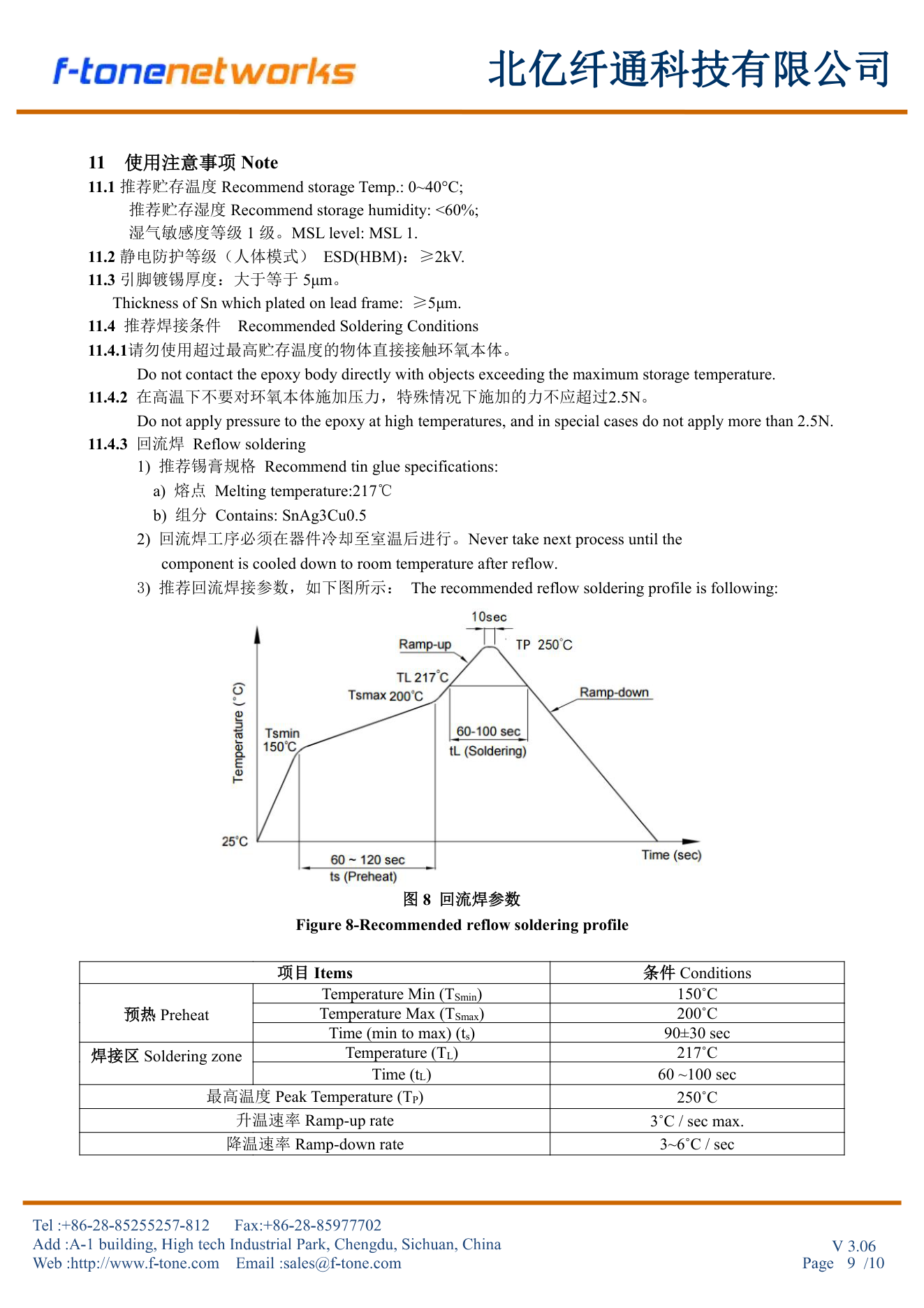

回流焊接参数 第9页

图8 第9页：11.4.3 回流焊参数（预热 150-200℃ 90±30s + 焊接区 217℃ 60-100s + 最高温度 250℃ + 升温 3℃/s + 降温 3-6℃/s）
📌 焊接注意事项：

  • 请勿使用超过最高贮存温度的物体直接接触环氧本体
  • 在高温下不要对环氧本体施加压力，特殊情况下施加的力不应超过 2.5N

11.3 回流焊参数（Reflow Soldering Profile）

项目/Items 条件/Conditions
预热温度（最小） 150℃（Temperature Min, TSmin）
预热温度（最大） 200℃（Temperature Max, TSmax）
预热时间 90±30 sec
焊接区温度 217℃（Temperature, TL）
焊接时间 60~100 sec（Time, tL）
最高温度（峰值） 250℃（Peak Temperature, TP）
升温速率 3℃/sec max
降温速率 3~6℃/sec
锡膏熔点 217℃（SnAg3Cu0.5 / SAC305）
锡膏组分 SnAg3Cu0.5（无铅锡膏）
建议回流焊次数 1 次（最多不超过 3 次）

11.4 手工烙铁焊（Manual Soldering）

项目/Item 参数/Parameter
适用场景 仅用于产品返修或样品测试（Manual soldering is only applicable to product repair）
温度 360℃±5℃（Manual soldering requirements: temperature ≤ 360℃±5℃）
时间 ≤3 sec（time ≤ 3s）
返修次数 ≤2 次（repair times ≤ 2 times）
📌 11.4.3 关键工艺要求：回流焊工序必须在器件冷却至室温后进行（Never take next process until the component is cooled down to room temperature after reflow）。建议在所示的温度和时间条件下进行一次回流焊，最多不能不超过三次（One time soldering reflow is recommended within the condition of temperature and time profile shown below. Do not solder more than three times）。

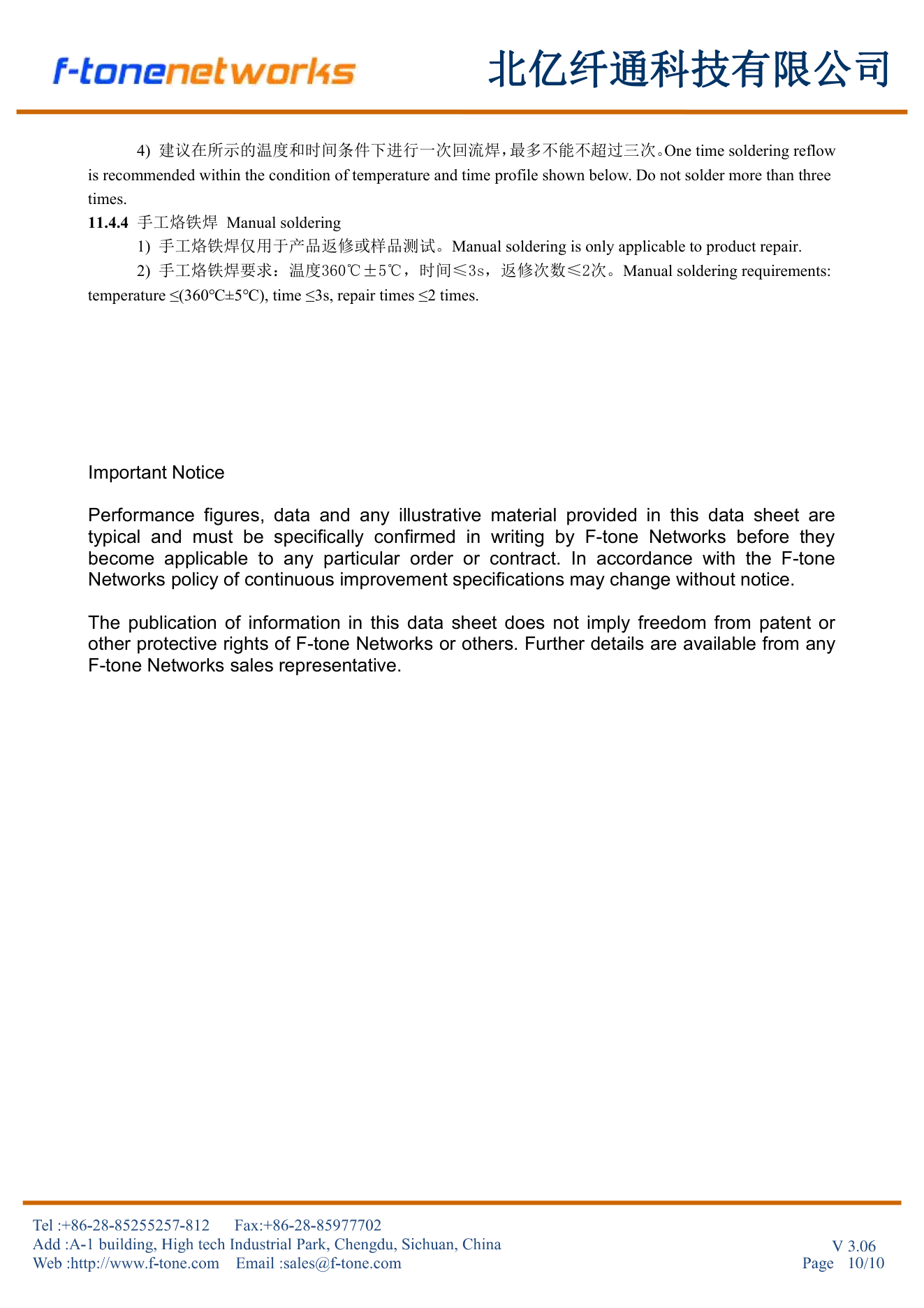

手工烙铁焊+Important Notice 第10页

图9 第10页：11.4.4 手工烙铁焊参数（360℃±5℃ ≤3s 返修≤2次）+ Important Notice 重要通知

12. 注意事项（Precautions）

  • 🔸 贮存温度：推荐贮存温度 0~40℃，推荐贮存湿度 <60%
  • 🔸 湿气敏感度：MSL 1 级（无限贮存寿命，相对其他等级更宽松）
  • 🔸 ESD 防护：ESD(HBM) ≥ 2kV，人体模式静电防护
  • 🔸 引脚镀锡：厚度 ≥ 5μm，保证可焊性
  • 🔸 环氧本体保护：请勿使用超过最高贮存温度的物体直接接触环氧本体
  • 🔸 环氧压力：在高温下不要对环氧本体施加压力，特殊情况下施加的力不应超过 2.5N
  • 🔸 回流焊冷却：回流焊工序必须在器件冷却至室温后进行
  • 🔸 回流焊次数：建议一次回流焊，最多不超过三次
  • 🔸 手工烙铁焊：仅用于产品返修或样品测试，温度 360℃±5℃，时间 ≤3s，返修次数 ≤2 次
  • 🔸 锡膏规格：熔点 217℃，组分 SnAg3Cu0.5（SAC305 无铅锡膏）
  • 🔸 峰值温度：最高温度 250℃，升温速率 3℃/s max，降温速率 3~6℃/s

🌐 F-tone Networks 北亿纤通 — Company Information

Company Name（公司名）：北亿纤通科技有限公司 | F-tone Networks

Region（地区）：China Sichuan Chengdu High-tech Industrial Park（中国四川成都高新区高新工业园）

Tel（企业电话）：+86-28-85255257-812

Fax（企业传真）：+86-28-85977702

Add（地址）：A-1 building, High tech Industrial Park, Chengdu, Sichuan, China

Web（网站）：http://www.f-tone.com

Email（邮箱）：sales@f-tone.com

本产品为【FTPC217×系列 光敏晶体管输出型光耦合器 V3.06】产品线。详细信息请联系我们的销售人员，谢谢！

Important Notice 重要通知

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
