FTTR-xxL2-xxxx 是 F-tone Networks（北亿纤通） 出品的 DC-10Mbps 1×9 Transceiver Module 通用系列，覆盖 8 个 SKU 的收发一体光模块 datasheet，专为 超低速通信网络 优化，是 RS232/RS485/RS422 工业控制光纤传输、其他光纤链路 等应用的完美解决方案。
FTTR-xxL2-xxxx 系列 1×9 收发一体光模块 — 3 种光接口（FC 螺纹 / ST 卡口 / SC 推拉自锁）
本产品为【FTTR-xxL2-xxxx DC-10Mbps 1×9 Transceiver Module V3.06 通用系列 datasheet（覆盖 8 个 SKU）】产品线
8 个 SKU 概览
📦 FTTR-xxL2-xxxx 系列 8 个 SKU
FTTR-M85L2-02
MMF, 850nm, 10Mbps, 0.5km, 0~70°C
MMF, 850nm, 10Mbps, 0.5km, 0~70°C
FTTR-M85L2-02I
MMF, 850nm, 10Mbps, 0.5km, -40~85°C
MMF, 850nm, 10Mbps, 0.5km, -40~85°C
FTTR-M13L2-02
MMF, 1310nm, 10Mbps, 2km, 0~70°C
MMF, 1310nm, 10Mbps, 2km, 0~70°C
FTTR-M13L2-02I
MMF, 1310nm, 10Mbps, 2km, -40~85°C
MMF, 1310nm, 10Mbps, 2km, -40~85°C
FTTR-13L2-20
SMF, 1310nm, 10Mbps, 20km, 0~70°C
SMF, 1310nm, 10Mbps, 20km, 0~70°C
FTTR-13L2-20I
SMF, 1310nm, 10Mbps, 20km, -40~85°C
SMF, 1310nm, 10Mbps, 20km, -40~85°C
FTTR-13L2-40
SMF, 1310nm, 10Mbps, 40km, 0~70°C
SMF, 1310nm, 10Mbps, 40km, 0~70°C
FTTR-13L2-40I
SMF, 1310nm, 10Mbps, 40km, -40~85°C
SMF, 1310nm, 10Mbps, 40km, -40~85°C
核心特性（Product Features）
✓ VCSEL/FP 激光二极管发射器
✓ 62.5/125μm MMF 最远 2km
✓ 9/125μm SMF 最远 40km
✓ +3.3V 或 +5V 双电压供电
✓ SC/ST/FC 双工光接口
✓ (LV)TTL 输入/输出
✓ LVTTL 信号检测
✓ IEC 825 Class 1 激光国际安全标准
✓ 商业级 0~70°C / 工业级 -40~85°C
✓ 完全兼容 Multi-sourced 1×9 协议
典型应用（Applications）
- RS232/RS485/RS422 插座光纤传输
- 其他光纤链路（Other optic link）
- 工业控制光纤传输
- 串口光纤转换
- SCADA / Modbus / Profibus 光纤传输
- DC-10Mbps 工业控制
产品描述（Product Description）
F-tone Networks 的 FTTR-xxL2-xxxx 系列光收发模块 是 超低速通信网络 的完美解决方案：
- 模块支持最高 10Mbps 的数据传输速率
- 完全符合 Multi-sourced 1×9 协议 标准
- 可帮助系统设计者实现 RS232/RS485/RS422 信号的光纤传输
极限参数（Absolute Maximum Ratings）
超出以下极限值将导致模块降级或损坏。请勿在极限条件下使用模块。模块并不保证在推荐使用环境以上正常工作，如超出推荐使用环境，则可能降低设备的可靠性和寿命（请参考表 2）。
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|
| 储存温度（Storage Temperature） | TST | -40 | +85 | ℃ | – |
| 相对湿度（Relative Humidity） | RH | 5 | 95 | % | – |
| 供电电压（+3.3V 档）（Supply Voltage 3.3V） | – | 0 | +3.6 | V | – |
| 供电电压（+5V 档）（Supply Voltage 5V） | VCC | 0 | +6 | V | – |
推荐使用环境（Recommended Operating Environment）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|---|
| 供电电压（+3.3V 档）（Supply Voltage 3.3V） | VCC | +3.1 | +3.3 | +3.5 | V | – |
| 供电电压（+5V 档）（Supply Voltage 5V） | VCC | +4.75 | +5.0 | +5.25 | V | – |
| 工作电流（Supply Current） | ICC | – | – | 160 | mA | – |
| 工作温度 – 商业级（Operating Temperature Commercial） | TOP | 0 | – | +70 | ℃ | 1. 标准级 |
| 工作温度 – 工业级（Operating Temperature Industrial） | TOP | -40 | – | +85 | ℃ | 2. 工业级 |
| 数据速率（Data Rate） | B | DC | – | 10 | Mbps | – |
| 焊接温度（Soldering Temperature） | – | – | – | 350 | ℃ | 3. 不推荐波峰焊 |
| 焊接时间（Soldering Duration） | – | – | – | 10 | Sec | 3. 不推荐波峰焊 |
光学参数（Optical Parameters）
FTTR-M85L2-02xx — 850nm MMF（多模光纤）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Notes） |
|---|---|---|---|---|---|---|
| 发射器（Transmitter） | ||||||
| 数据速率（Data Rate） | B | DC | – | 10 | Mbps | – |
| 输出中心波长（Output Center Wavelength） | λc | 830 | 850 | 860 | nm | – |
| 输出光谱宽度 RMS（Output Spectral Width RMS） | λ | – | – | 0.85 | nm | – |
| 平均光输出功率（Average Optical Output Power） | Po | -10 | – | -3 | dBm | 1, 2 |
| 消光比（Extinction Ratio） | ER | 10 | – | – | dB | 1, 2 |
| 接收器（Receiver） | ||||||
| 接收灵敏度（Receiver Sensitivity） | Pmin | – | – | -14 | dBm | 1, 2 |
| 接收饱和光功率（Receiver Saturation） | Pmax | -3 | – | – | dBm | 1, 2 |
| 工作中心波长（Operation Center Wavelength） | λc | 770 | – | 860 | nm | – |
| SD 告警电平（SD Deassert） | PD | -30 | – | – | dBm | 1, 2 |
| SD 解除电平（SD Assert） | PA | – | – | -14 | dBm | 1, 2 |
| SD 迟滞（SD Hysteresis） | SDHYS | 0.5 | – | – | dB | – |
Note 1：光功率注入 62.5/125μm MMF 多模光纤。
Note 2：10Mbps 速率下，若保持 0/1 电平占空比 45%:55%，灵敏度控制为 ≤ -12dBm。
FTTR-M13L2-02xx — 1310nm MMF（多模光纤）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Notes） |
|---|---|---|---|---|---|---|
| 发射器（Transmitter） | ||||||
| 数据速率（Data Rate） | B | DC | – | 10 | Mbps | – |
| 输出中心波长（Output Center Wavelength） | λc | 1260 | 1310 | 1360 | nm | – |
| 输出光谱宽度 RMS（Output Spectral Width RMS） | λ | – | – | 4 | nm | – |
| 平均光输出功率（Average Optical Output Power） | Po | -10 | – | -3 | dBm | 1, 2 |
| 消光比（Extinction Ratio） | ER | 10 | – | – | dB | 1, 2 |
| 接收器（Receiver） | ||||||
| 接收灵敏度（Receiver Sensitivity） | Pmin | – | – | -15 | dBm | 1, 2 |
| 接收饱和光功率（Receiver Saturation） | Pmax | -3 | – | – | dBm | 1, 2 |
| 工作中心波长（Operation Center Wavelength） | λc | 1260 | – | 1620 | nm | – |
| SD 告警电平（SD Deassert） | PD | -30 | – | – | dBm | 1, 2 |
| SD 解除电平（SD Assert） | PA | – | – | -15 | dBm | 1, 2 |
| SD 迟滞（SD Hysteresis） | SDHYS | 0.5 | – | – | dB | – |
Note 1：光功率注入 62.5/125μm MMF 多模光纤。
Note 2：10Mbps 速率下，若保持 0/1 电平占空比 45%:55%，灵敏度控制为 ≤ -14dBm。
FTTR-13L2-20xx — 1310nm SMF 20km（单模光纤）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Notes） |
|---|---|---|---|---|---|---|
| 发射器（Transmitter） | ||||||
| 数据速率（Data Rate） | B | DC | – | 10 | Mbps | – |
| 输出中心波长（Output Center Wavelength） | λc | 1260 | 1310 | 1360 | nm | – |
| 输出光谱宽度 RMS（Output Spectral Width RMS） | λ | – | – | 4 | nm | – |
| 平均光输出功率（Average Optical Output Power） | Po | -10 | – | -3 | dBm | 1, 2 |
| 消光比（Extinction Ratio） | ER | 10 | – | – | dB | 1, 2 |
| 接收器（Receiver） | ||||||
| 接收灵敏度（Receiver Sensitivity） | Pmin | – | – | -15 | dBm | 1, 2 |
| 接收饱和光功率（Receiver Saturation） | Pmax | -3 | – | – | dBm | 1, 2 |
| 工作中心波长（Operation Center Wavelength） | λc | 1260 | – | 1620 | nm | – |
| SD 告警电平（SD Deassert） | PD | -30 | – | – | dBm | 1, 2 |
| SD 解除电平（SD Assert） | PA | – | – | -15 | dBm | 1, 2 |
| SD 迟滞（SD Hysteresis） | SDHYS | 0.5 | – | – | dB | – |
Note 1：光功率注入 9/125μm SMF 单模光纤。
Note 2：10Mbps 速率下，若保持 0/1 电平占空比 45%:55%，灵敏度控制为 ≤ -14dBm。
FTTR-13L2-40xx — 1310nm SMF 40km（单模光纤，长距离）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Notes） |
|---|---|---|---|---|---|---|
| 发射器（Transmitter） | ||||||
| 数据速率（Data Rate） | B | DC | – | 10 | Mbps | – |
| 输出中心波长（Output Center Wavelength） | λc | 1260 | 1310 | 1360 | nm | – |
| 输出光谱宽度 RMS（Output Spectral Width RMS） | λ | – | – | 4 | nm | – |
| 平均光输出功率（Average Optical Output Power） | Po | -5 | – | 0 | dBm | 1, 2（40km 高输出功率） |
| 消光比（Extinction Ratio） | ER | 10 | – | – | dB | 1, 2 |
| 接收器（Receiver） | ||||||
| 接收灵敏度（Receiver Sensitivity） | Pmin | – | – | -16 | dBm | 1, 2 |
| 接收饱和光功率（Receiver Saturation） | Pmax | -3 | – | – | dBm | 1, 2 |
| 工作中心波长（Operation Center Wavelength） | λc | 1260 | – | 1620 | nm | – |
| SD 告警电平（SD Deassert） | PD | -30 | – | – | dBm | 1, 2 |
| SD 解除电平（SD Assert） | PA | – | – | -16 | dBm | 1, 2 |
| SD 迟滞（SD Hysteresis） | SDHYS | 0.5 | – | – | dB | – |
Note 1：光功率注入 9/125μm SMF 单模光纤。
Note 2：10Mbps 速率下，若保持 0/1 电平占空比 45%:55%，灵敏度控制为 ≤ -15dBm。
电气参数（Electrical Parameters）
测试条件：环境工作温度 Ta = +25 ± 5°C，供电电压 VCC = 3.3 或 5.0 ± 0.2V
| 分类（Category） | 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|---|---|
| 供电类（Power） | 供电电压（+3.3V 档）（Supply Voltage 3.3V） | VCC | +3.1 | +3.3 | +3.5 | V | – |
| 供电电压（+5V 档）（Supply Voltage 5V） | VCC | +4.75 | +5.0 | +5.25 | V | – | |
| 供电电流（Supply Current） | ICC | – | – | 160 | mA | – | |
| 发射器（Transmitter） | 数据输入低电平电压（Data Input Voltage Low） | VIL | 0 | – | 0.8 | V | 1 |
| 数据输入高电平电压（Data Input Voltage High） | VIH | 2 | – | VCC | V | 1 | |
| 接收器（Receiver） | 数据输出低电平电压（Data Output Voltage Low） | VOL | 0 | – | 0.4 | V | 1 |
| 数据输出高电平电压（Data Output Voltage High） | VOH | 2.4 | – | VCC | V | 1 | |
| SD 输出低电平电压（SD Output Voltage Low） | VOL | 0 | – | 0.8 | V | 1 | |
| SD 输出高电平电压（SD Output Voltage High） | VOH | 2 | – | VCC | V | 1 |
Note 1：上述接口电平符合 (LV)TTL 信号检测标准。
引脚定义（Pin Definitions）

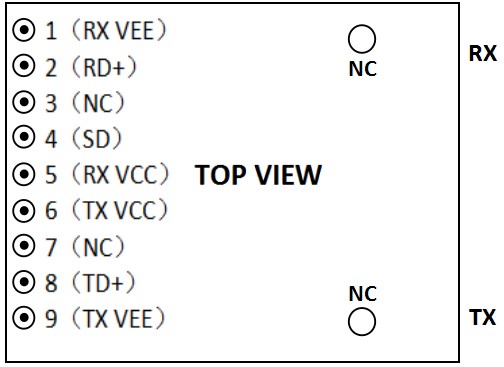

1×9 收发模块顶视引脚定义（9 引脚：1 RX VEE / 2 RD+ / 3 NC / 4 SD / 5 RX VCC / 6 TX VCC / 7 NC / 8 TD+ / 9 TX VEE + 2 个预留 NC）
| 引脚编号（Pin #） | 引脚名称（Pin Name） | 功能描述（Description） | 备注（Note） |
|---|---|---|---|
| 1 | RX VEE | 接收机信号地（Receiver Signal Ground） | – |
| 2 | RD+ | 接收机数据输出（Receiver Data Out） | – |
| 3 | NC | 空引脚（NC） | – |
| 4 | SD | 信号检测，(LV)TTL 输出（Signal Detect, (LV)TTL outputs） | 1 |
| 5 | RX VCC | 接收机供电输入（Receiver Power Supply） | – |
| 6 | TX VCC | 发射机供电输入（Transmitter Power Supply） | – |
| 7 | NC | 空引脚（NC） | – |
| 8 | TD+ | 发射机数据输入（Transmitter Data In） | – |
| 9 | TX VEE | 发射机地（Transmitter Ground） | – |
Note 1：(LV)TTL — 接收机输入光功率处于正常水平时，SD 引脚输出逻辑 “1”，使用时需外接 10kΩ 上拉电阻。

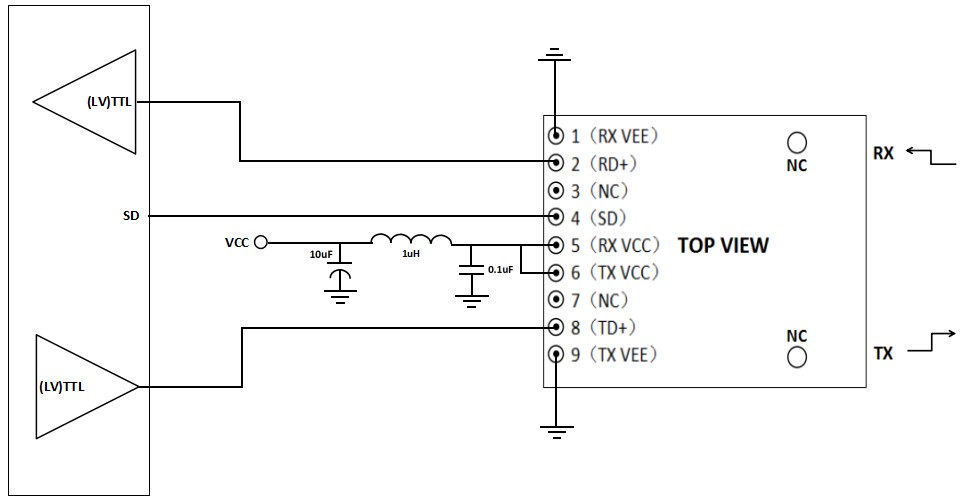

推荐电路原理图（Recommended Circuit Schematic）
1×9 光收发模块外围应用电路（LVTTL 电平适配 + 10μF + 1μH + 0.1μF 电源 LC 滤波 + 顶视引脚定义）
电路设计要点
1. 9 引脚模块引脚定义与接线
- 引脚 1（RX VEE）：接收通道电源地，直接接系统地
- 引脚 2（RD+）：接收数据正信号输出端，连接左侧 LVTTL 接收放大器的输出端
- 引脚 3（NC）：空置引脚，无接线
- 引脚 4（SD）：信号检测引脚，外接 SD 控制/检测信号线
- 引脚 5（RX VCC）：接收通道正电源输入端
- 引脚 6（TX VCC）：发射通道正电源输入端
- 引脚 7（NC）：空置引脚，无接线
- 引脚 8（TD+）：发射数据正信号输入端，连接左侧 LVTTL 发射放大器的输入端
- 引脚 9（TX VEE）：发射通道电源地，直接接系统地
模块另外附带 2 个独立 NC（空置）孔位，无接线定义。
2. 电源滤波电路（LC 滤波设计）
- 输入电源 VCC 首先并联 10μF 大容量滤波电容接地
- 经过 1μH 电感做限流滤波后，并联 0.1μF 小容量高频滤波电容接地
- 滤波后的电源同时给引脚 5（RX VCC）和引脚 6（TX VCC）供电
3. 电平适配电路（LVTTL）
- 上方 LVTTL 放大器：将光模块输出的接收信号转换为 LVTTL 电平输出
- 下方 LVTTL 放大器：将外部输入的 LVTTL 电平信号转换为适配光模块的发射输入信号
机械尺寸与光接口（Module Outline Drawing）

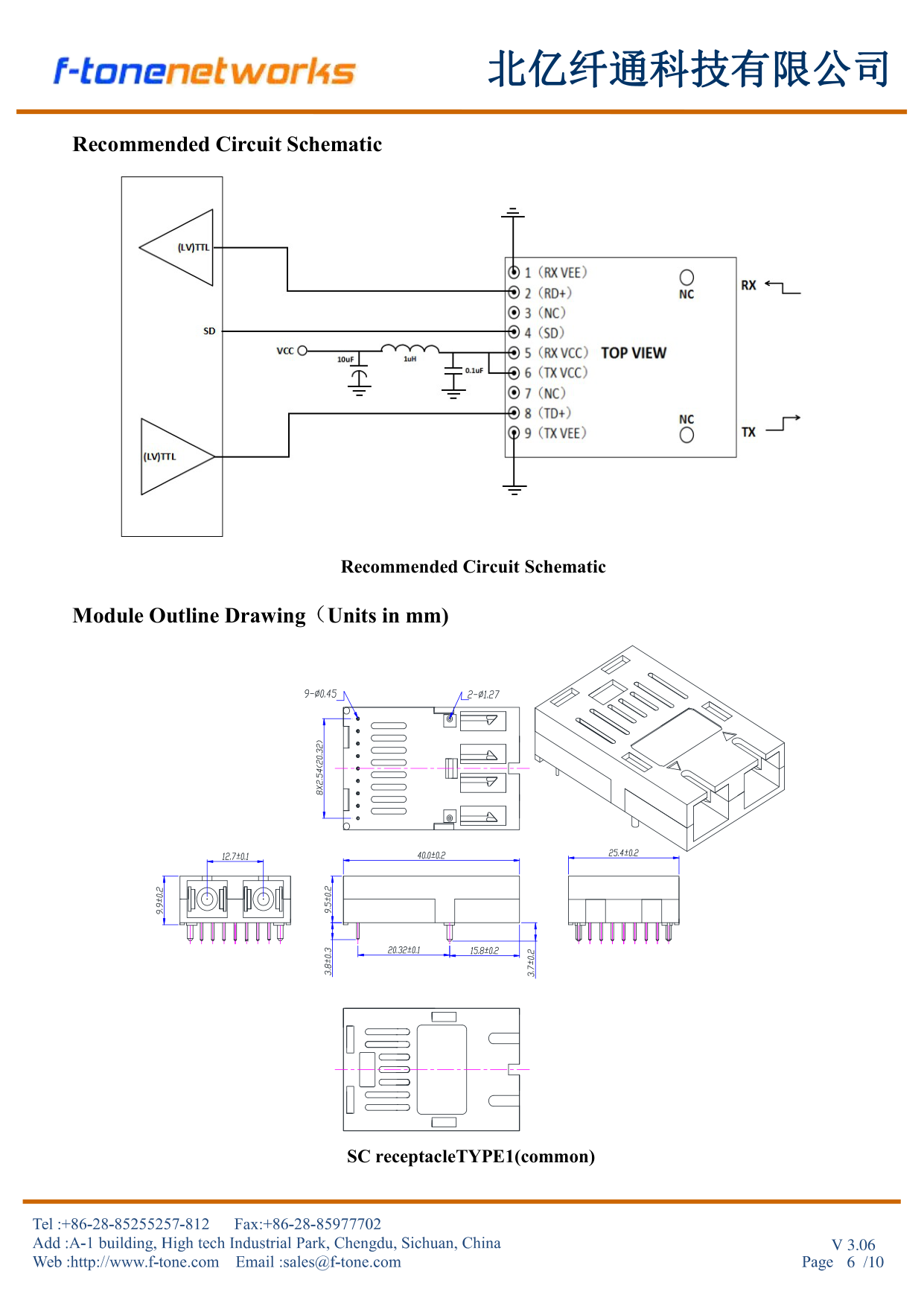

SC Receptacle TYPE1（Common 普通款）
FTTR-xxL2-xxxx SC Receptacle TYPE1（Common）模块机械尺寸图 + 推荐电路
| 视图（View） | 关键参数（Key Parameter） |
|---|---|
| 总长（Length） | 40.0 ± 0.2 mm |
| 总宽（Width） | 25.4 ± 0.2 mm |
| 总高（Height） | 9.9 ± 0.45 mm |
| 固定孔（Mounting Holes） | 2 × Ø1.27 mm |
| 插针孔（Pin Holes） | 9 × Ø0.45 mm |
| 插针外露长度（Pin Exposed Length） | 3.8 ± 0.3 mm |
| 插针孔位间距（Pin Hole Pitch） | 8 × 2.54 (20.32) mm |
| SC 接口中心间距（SC Interface Pitch） | 12.7 ± 0.1 mm |

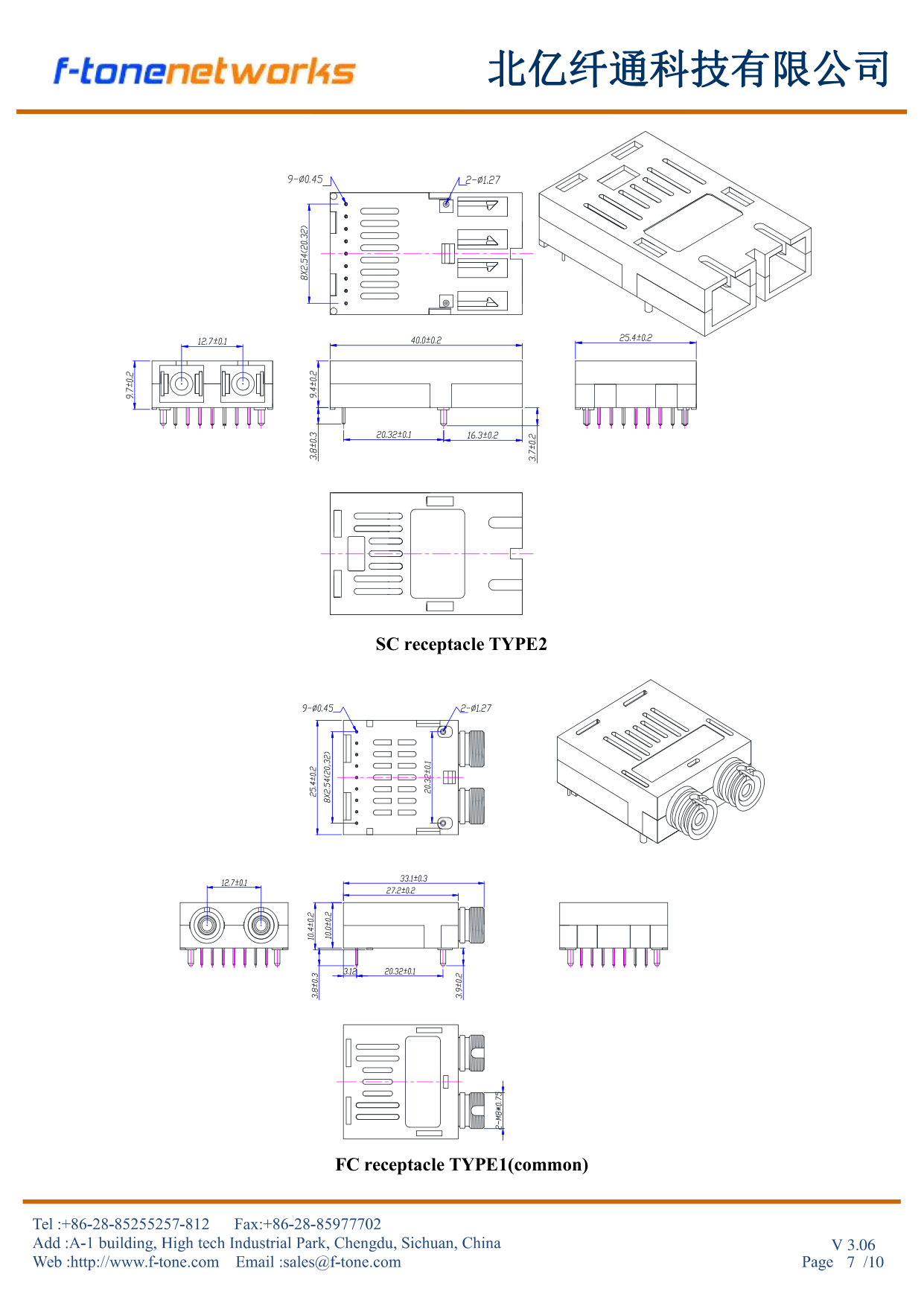

SC Receptacle TYPE2 + FC Receptacle TYPE1（Common）
FTTR-xxL2-xxxx SC Receptacle TYPE2 + FC Receptacle TYPE1（Common）机械尺寸图
| 类型（Type） | 关键参数（Key Parameter） |
|---|---|
| SC Receptacle TYPE2 | 9 × Ø0.45mm 插针孔 / 2 × Ø1.27mm 定位孔 / 总长 40.0 ± 0.2 mm / SC 接口端 12.7 ± 0.1 mm 间距 / 高度 9.7 ± 0.2 mm / 插针外露 3.8 ± 0.3 mm |
| FC Receptacle TYPE1（Common） | 9 × Ø0.45mm 插针孔 / 2 × Ø1.27mm 定位孔 / 总长 33.1 ± 0.3 mm / FC 接口端 12.7 ± 0.1 mm 间距 / 接口高度 10.4 ± 0.2 mm / 2-M8×0.75 外螺纹接口 / 插针外露 3.8 ± 0.3 mm |

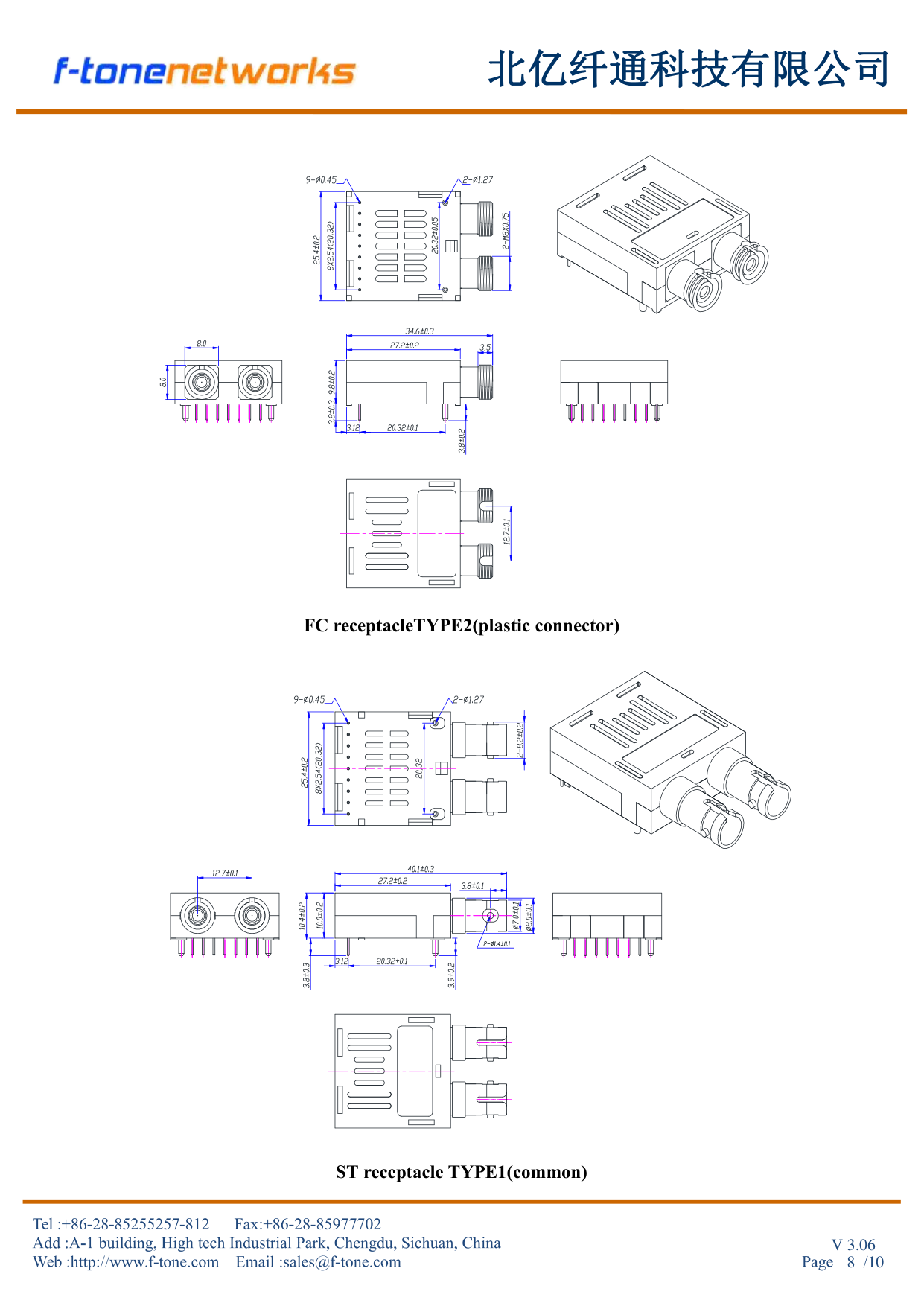

FC Receptacle TYPE2（Plastic Connector） + ST Receptacle TYPE1（Common）
FTTR-xxL2-xxxx FC Receptacle TYPE2（Plastic Connector） + ST Receptacle TYPE1（Common）机械尺寸图
| 类型（Type） | 关键参数（Key Parameter） |
|---|---|
| FC Receptacle TYPE2（Plastic）螺纹锁紧款 | 9 × Ø0.45mm 插针孔 / 2 × Ø1.27mm 定位孔 / 总长 34.6 ± 0.3 mm / 壳身 27.2 ± 0.2 mm / 总宽 25.4 ± 0.2 mm / 2-M8×0.75 外螺纹 FC 接口 / 接口中心距 12.7 ± 0.1 mm / 高度 9.8 ± 0.2 mm / 插针外露 3.8 ± 0.3 mm |
| FC Receptacle TYPE2（Plastic）卡扣锁紧款 | 9 × Ø0.45mm 插针孔 / 2 × Ø1.27mm 定位孔 / 总长 40.1 ± 0.3 mm / 端口伸出 2.82 ± 0.2 mm / 总宽 25.4 ± 0.2 mm / 卡口式 FC 接口（无螺纹） / 接口中心距 12.7 ± 0.1 mm / 高度 10.0 ± 0.2 mm / 插针外露 3.8 ± 0.3 mm |
| ST Receptacle TYPE1（Common） | 9 × Ø0.45mm 插针孔 / 2 × Ø1.27mm 定位孔 / 总宽 25.4 ± 0.2 mm / 接口中心距 20.32 ± 0.05 mm / ST 卡口式光纤接口 / 高度 10.0 ± 0.1 mm / 接口中心距壳体底部 7.9 ± 0.1 mm / 总长 41.9 ± 0.2 mm |

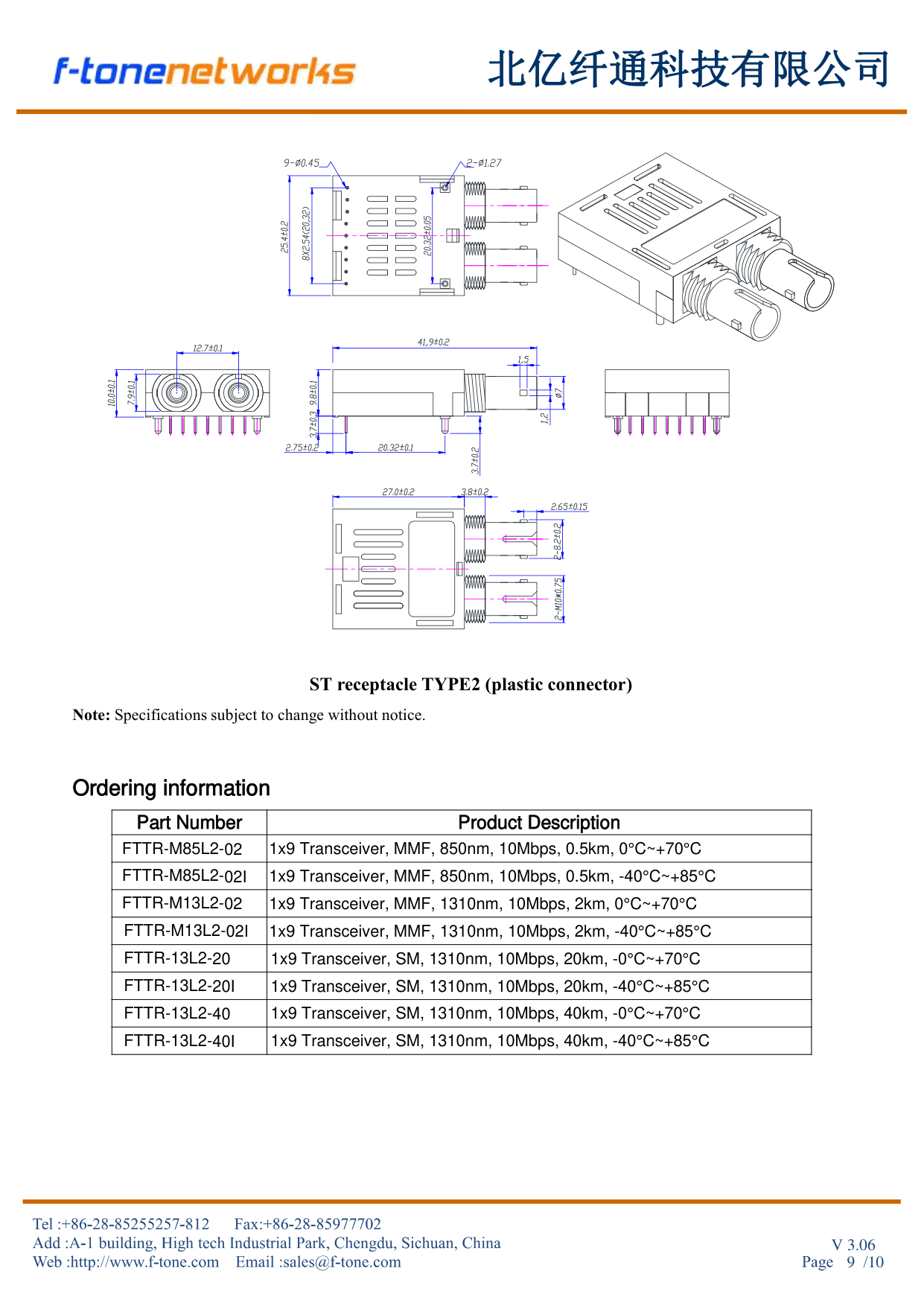

ST Receptacle TYPE2（Plastic Connector）
FTTR-xxL2-xxxx ST Receptacle TYPE2（Plastic Connector）机械尺寸图 + 订购信息
| 类型（Type） | 关键参数（Key Parameter） |
|---|---|
| ST Receptacle TYPE2（Plastic） | 2 × Φ10×0.75 螺纹 ST 接口 / 接口外径 8.2 ± 0.2 mm / 壳体长度 27.0 ± 0.2 mm / 接口伸出长度 3.8 ± 0.2 mm / 9 × Ø0.45mm 插针 / 单根插针宽度 2.65 ± 0.15 mm |
注：规格如有变更，恕不另行通知（Specifications subject to change without notice.）
订购信息（Ordering Information）
| 型号（Part Number） | 产品描述（Product Description） |
|---|---|
| FTTR-M85L2-02 | 1×9 Transceiver, MMF, 850nm, 10Mbps, 0.5km, 0°C~+70°C |
| FTTR-M85L2-02I | 1×9 Transceiver, MMF, 850nm, 10Mbps, 0.5km, -40°C~+85°C |
| FTTR-M13L2-02 | 1×9 Transceiver, MMF, 1310nm, 10Mbps, 2km, 0°C~+70°C |
| FTTR-M13L2-02I | 1×9 Transceiver, MMF, 1310nm, 10Mbps, 2km, -40°C~+85°C |
| FTTR-13L2-20 | 1×9 Transceiver, SM, 1310nm, 10Mbps, 20km, 0°C~+70°C |
| FTTR-13L2-20I | 1×9 Transceiver, SM, 1310nm, 10Mbps, 20km, -40°C~+85°C |
| FTTR-13L2-40 | 1×9 Transceiver, SM, 1310nm, 10Mbps, 40km, 0°C~+70°C |
| FTTR-13L2-40I | 1×9 Transceiver, SM, 1310nm, 10Mbps, 40km, -40°C~+85°C |
典型应用场景
- RS232 串口光纤传输：替代传统电缆，抗电磁干扰
- RS485 工业总线光纤传输：Modbus RTU/ASCII 长距离通信
- RS422 工业总线光纤传输：全双工差分信号光纤传输
- SCADA 系统光纤通信：监控与数据采集
- Profibus 光纤通信：工业现场总线
- DC-10Mbps 工业控制：低速单向/双向数据采集
- 电力控制：变电站单向监控、配电自动化
- 工厂自动化：DCS 分布式控制系统
- 军政专网：单向/双向安全通信链路
- 室外恶劣环境：-40~85°C 工业级宽温
产品优势总结
- ✅ 8 个 SKU 全场景覆盖：MMF/SMF + 850/1310nm + 0.5/2/20/40km + 商业级/工业级
- ✅ DC-10Mbps 速率，超低速通信网络完美解决方案
- ✅ VCSEL/FP 双激光器，850nm VCSEL + 1310nm FP 灵活选择
- ✅ +3.3V 或 +5V 双电压供电，兼容新旧两代电子系统
- ✅ SC/ST/FC 三种光接口 6 款子型号（TYPE1/TYPE2），覆盖工业现场所有连接需求
- ✅ (LV)TTL 输入/输出 + LVTTL SD 信号检测，与单片机/FPGA 集成
- ✅ 完全兼容 Multi-sourced 1×9 协议，可直接替代市场上 1×9 收发模块
- ✅ 商业级 0~70°C / 工业级 -40~85°C，2 档温度覆盖
- ✅ Class 1 激光产品，IEC 825 国际安全标准
- ✅ OEM/ODM 定制服务，可定制外壳/标签/包装/接口类型
🌐 F-tone Networks 北亿纤通 — 公司信息（Company Information）
公司名（Company Name）：北亿纤通 | F-toneNetworks
地区（Region）：中国四川天府新区（China Sichuan Tianfu New Area）
服务区域（Service Area）：全球（Global）
企业电话（Tel）：028-85255257
企业传真（Fax）：028-85977702
企业手机（Mobile）：19081343401
人事部（HR）：hr@f-tone.com
市场部（Sales）：sales@f-tone.com
技术支持（Support）：support@f-tone.com
本产品为【FTTR-xxL2-xxxx DC-10Mbps 1×9 Transceiver Module V3.06 通用系列 datasheet（覆盖 8 个 SKU）】产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice 重要通知
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
