FTCS-1312-10Dxx 是 F-tone Networks（北亿纤通） 出品的 1.25Gb/s 1310nm Single-mode SFP Transceiver，采用 1310nm FP 激光器 + PIN-TIA 接收器，最远支持 10km 9/125μm SMF 单模光纤 传输，符合 SFP MSA + SFF-8472 + IEEE 802.3 标准，是 千兆以太网 + 1× Fiber Channel + Switch-to-Switch 互联 + Router/Server 接口 + Switched Backplane + 其他光纤链路 等应用的理想选择。
本产品为【FTCS-1312-10Dxx 1.25Gb/s 1310nm Single-mode SFP Transceiver V3.06】产品线
3 个 SKU 概览
📦 FTCS-1312-10Dxx 系列 3 档温度 SKU
FTCS-1312-10D
SMF, 1310nm, 1.25G, 10km, 0~70°C 商业级
SMF, 1310nm, 1.25G, 10km, 0~70°C 商业级
FTCS-1312-10DE
SMF, 1310nm, 1.25G, 10km, -10~80°C 扩展级
SMF, 1310nm, 1.25G, 10km, -10~80°C 扩展级
FTCS-1312-10DI
SMF, 1310nm, 1.25G, 10km, -40~85°C 工业级
SMF, 1310nm, 1.25G, 10km, -40~85°C 工业级
核心特性（Product Features）
✓ 高达 1.25Gb/s 数据链路（TX/RX 速率 1250Mbps）
✓ 1310nm FP 激光发射器 + PIN 光电探测器
✓ 9/125μm SMF 最远 10km 传输距离
✓ 热插拔 SFP 封装
✓ 双工 LC/UPC 可插拔光接口
✓ 低功耗（≤ 0.85W）
✓ 金属外壳，较低 EMI
✓ RoHS 合规 + 无铅
✓ 单 +3.3V 电源供电
✓ 支持数字诊断监控接口（DDM），符合 SFF-8472
✓ 满足 ESD 要求，抗 8KV 直接接触电压
✓ 3 档温度：商业级 0~+70°C / 扩展级 -10~+80°C / 工业级 -40~+85°C
典型应用（Applications）
- Switch to Switch Interface（交换机互联）
- Gigabit Ethernet（千兆以太网）
- 1x Fiber channel Application（1× 光纤通道应用）
- Switched Backplane Applications（交换背板应用）
- Router/Server Interface（路由器/服务器接口）
- Other Optical Links（其他光纤链路）
产品描述（Product Description）
F-tone Networks 的 FTCS-1312-10Dxx 系列 SFP 收发器 兼容 Small Form Factor Pluggable Multi-Sourcing Agreement (SFP MSA)，由 5 个功能部分 组成：
- LD driver（激光驱动器）
- Limiting amplifier（限幅放大器）
- Digital diagnostic monitor（数字诊断监控器）
- FP laser（FP 激光器）
- PIN photo-detector（PIN 光电探测器）
模块在 9/125μm SMF 单模光纤 上数据链路最远达 10km。通过 TTL logic high-level input of Tx Disable 或 I2C 接口 可关闭光输出。Tx Fault 引脚 指示激光器劣化。LOS 输出引脚 指示接收机输入光信号丢失或与对端的链路状态。系统也可通过 I2C 寄存器访问 获取 LOS（/Link）/Disable/Fault 信息。
极限参数（Absolute Maximum Ratings）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|---|
| 储存温度（Storage Temperature） | Ts | -40 | – | +85 | ℃ | – |
| 相对湿度（Relative Humidity） | RH | 5 | – | 95 | % | – |
| 电源电压（Power Supply Voltage） | VCC | -0.5 | – | 4 | V | – |
| 信号输入电压（Signal Input Voltage） | – | -0.3 | – | Vcc+0.3 | V | – |
| 接收器损伤阈值（Receiver Damage Threshold） | – | +5 | – | – | dBm | – |
推荐工作条件（Recommended Operating Conditions）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|---|
| 壳体温度 – 商业级（Case Operating Temperature – Commercial） | Tcase | 0 | – | 70 | ℃ | FTCS-1312-10D |
| 壳体温度 – 扩展级（Case Operating Temperature – Extended） | Tcase | -10 | – | 80 | ℃ | FTCS-1312-10DE |
| 壳体温度 – 工业级（Case Operating Temperature – Industrial） | Tcase | -40 | – | 85 | ℃ | FTCS-1312-10DI |
| 电源电压（Power Supply Voltage） | VCC | 3.13 | 3.3 | 3.47 | V | – |
| 电源电流（Power Supply Current） | ICC | – | – | 250 | mA | – |
| 电源噪声抑制（Power Supply Noise Rejection） | – | – | – | 100 | mVp-p | 100Hz to 1MHz |
| 数据速率（Data Rate, TX Rate/RX Rate） | – | – | 1250/1250 | – | Mbps | TX Rate/RX Rate |
| 传输距离（Transmission Distance） | – | – | – | 10 | KM | – |
| 耦合光纤（Coupled Fiber） | Single mode fiber 9/125μm SMF | |||||
发射器规格（Specification of Transmitter）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|---|
| 平均输出光功率（Average Output Power） | POUT | -9 | – | -3 | dBm | Note (1) |
| 消光比（Extinction Ratio） | ER | 9 | – | – | dB | – |
| 中心波长（Center Wavelength） | λC | 1270 | 1310 | 1360 | nm | – |
| 边模抑制比（Side Mode Suppression Ratio） | SMSR | – | – | – | dB | – |
| 光谱带宽 RMS（Spectrum Bandwidth (RMS)） | σ | – | – | 3.5 | nm | – |
| 发射器关闭输出光功率（Transmitter OFF Output Power） | POff | – | – | -45 | dBm | – |
| 输出眼图模板（Output Eye Mask） | Compliant with IEEE 802.3z (class 1 laser safety) – Note (2) | |||||
Note 1：在 2^7-1 NRZ PRBS 模式下测量。
Note 2：发射器眼图定义如下：

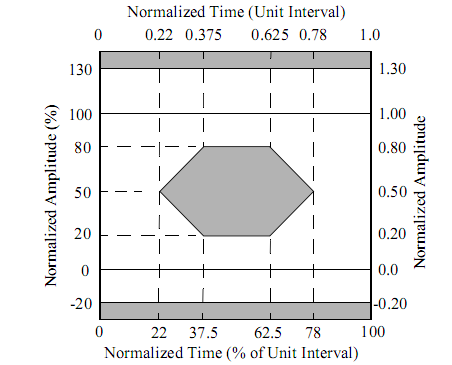

眼图模板（Mask）示意图 — 顶部超幅禁入区（幅值≥130%）+ 底部超幅禁入区（幅值≤-20%）+ 中间六边形禁入区（6 顶点：0.22UI/50% / 0.375UI/80% / 0.625UI/80% / 0.78UI/50% / 0.625UI/20% / 0.375UI/20%）
接收器规格（Specification of Receiver）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|---|
| 输入光波长（Input Optical Wavelength） | λIN | 1270 | – | 1610 | nm | PIN-TIA |
| 接收器灵敏度（Receiver Sensitivity） | PIN | – | – | -20 | dBm | Note (1) |
| 输入饱和功率（过载）（Input Saturation Power (Overload)） | PSAT | -3 | – | – | dBm | – |
| LOS 告警（Los Of Signal Assert） | PA | -36 | – | – | dBm | – |
| LOS 解除（Los Of Signal De-assert） | PD | – | – | -21 | dBm | Note (2) |
| LOS 迟滞（LOS Hysteresis） | PA-PD | 0.5 | 2 | 6 | dB | – |
Note 1：用 1310nm 光源、ER=9dB 测量；BER ≤ 10^-12 @ PRBS=2^7-1 NRZ
Note 2：当 LOS 解除时，RX data+/- 输出为高电平（固定）
电气接口特性（Electrical Interface Characteristics）
| 分类（Category） | 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|---|---|
| 电源（Power） | 功耗（Power Consumption） | P | – | – | 0.85 | W | – |
| 电源电流（Supply Current） | Icc | – | – | 250 | mA | – | |
| 发射器（Transmitter） | 单端输入电压容差（Single-ended Input Voltage Tolerance） | VCC | -0.3 | – | 4.0 | V | – |
| 差分输入电压摆幅（Differential Input Voltage Swing） | Vin,pp | 100 | – | 800 | mVpp | – | |
| 差分输入阻抗（Differential Input Impedance） | Zin | 90 | 100 | 110 | Ohm | – | |
| 发射关断时间（Transmit Disable Assert Time） | – | – | – | 5 | us | – | |
| 发射关断电压（Transmit Disable Voltage） | Vdis | Vcc-1.3 | – | Vcc | V | – | |
| 发射使能电压（Transmit Enable Voltage） | Ven | Vee-0.3 | – | 0.8 | V | – | |
| 接收器（Receiver） | 差分输出电压摆幅（Differential Output Voltage Swing） | Vout,pp | 500 | – | 900 | mVpp | – |
| 差分输出阻抗（Differential Output Impedance） | Zout | 90 | 100 | 110 | Ohm | – | |
| 数据输出上升/下降时间（Data output rise/fall time） | Tr/Tf | – | 100 | – | ps | 20% to 80% | |
| LOS 告警电压（LOS Assert Voltage） | VlosH | Vcc-1.3 | – | Vcc | V | – | |
| LOS 解除电压（LOS De-assert Voltage） | VlosL | Vee-0.3 | – | 0.8 | V | – | |
引脚定义（Pin Definitions）

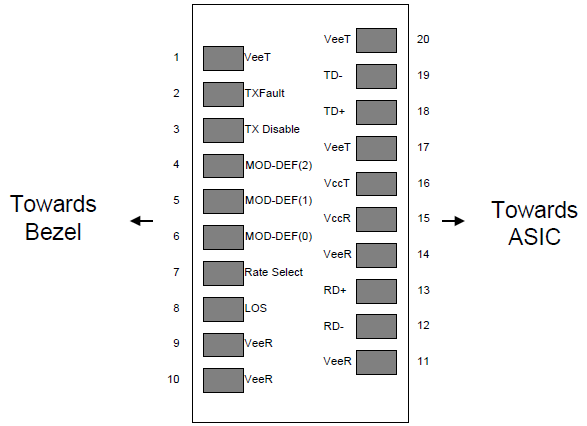

SFP 20 引脚排布定义图 — 左侧 1-10 引脚朝 Bezel（设备面板）/ 右侧 11-20 引脚朝 ASIC
| 引脚（Pin） | 符号（Symbol） | 名称/描述（Name/Description） | 备注（NOTE） |
|---|---|---|---|
| 1 | VEET | 发射端地（与接收端地共）（Transmitter Ground (Common with Receiver Ground)） | 1 |
| 2 | TFAULT | 发射故障指示（Transmitter Fault） | – |
| 3 | TDIS | 发射关断控制，激光输出在 high 或 open 状态下被禁用（Transmitter Disable. Laser output disabled on high or open.） | 2 |
| 4 | MOD_DEF (2) | 模块定义 2，串行 ID 数据线（Module Definition 2. Data line for Serial ID.） | 3 |
| 5 | MOD_DEF (1) | 模块定义 1，串行 ID 时钟线（Module Definition 1. Clock line for Serial ID.） | 3 |
| 6 | MOD_DEF (0) | 模块定义 0，模块内部接地（Module Definition 0. Grounded within the module.） | 3 |
| 7 | Rate Select | 无需连接（No connection required） | 4 |
| 8 | LOS | 信号丢失指示，逻辑 0 表示正常（Loss of Signal indication. Logic 0 indicates normal operation.） | 5 |
| 9 | VEER | 接收端地（与发射端地共）（Receiver Ground (Common with Transmitter Ground)） | 1 |
| 10 | VEER | 接收端地（与发射端地共）（Receiver Ground (Common with Transmitter Ground)） | 1 |
| 11 | VEER | 接收端地（与发射端地共）（Receiver Ground (Common with Transmitter Ground)） | 1 |
| 12 | RD- | 接收器反相数据输出，AC 耦合（Receiver Inverted DATA out. AC Coupled） | – |
| 13 | RD+ | 接收器同相数据输出，AC 耦合（Receiver Non-inverted DATA out. AC Coupled） | – |
| 14 | VEER | 接收端地（与发射端地共）（Receiver Ground (Common with Transmitter Ground)） | 1 |
| 15 | VCCR | 接收端电源（Receiver Power Supply） | – |
| 16 | VCCT | 发射端电源（Transmitter Power Supply） | – |
| 17 | VEET | 发射端地（与接收端地共）（Transmitter Ground (Common with Receiver Ground)） | 1 |
| 18 | TD+ | 发射器同相数据输入，AC 耦合（Transmitter Non-Inverted DATA in. AC Coupled.） | – |
| 19 | TD- | 发射器反相数据输入，AC 耦合（Transmitter Inverted DATA in. AC Coupled.） | – |
| 20 | VEET | 发射端地（与接收端地共）（Transmitter Ground (Common with Receiver Ground)） | 1 |
Notes:
- 电路地与机壳地内部隔离（Circuit ground is internally isolated from chassis ground.）
- 激光输出在 TDIS >2.0V 或 open 时禁用，在 TDIS <0.8V 时使能（Laser output disabled on TDIS >2.0V or open, enabled on TDIS <0.8V.）
- 应在主机板上用 4.7k-10kΩ 上拉电阻拉至 2.0V-3.6V 之间的电压。MOD_DEF (0) 拉低表示模块已插入（Should be pulled up with 4.7k – 10kohms on host board to a voltage between 2.0V and 3.6V. MOD_DEF (0) pulls line low to indicate module is plugged in.）
- 这是一个可选输入，用于控制接收器带宽以兼容多种数据速率（最可能是 Fiber Channel 1x 和 2x 速率）。如果实现，该输入将通过 > 30kΩ 电阻内部下拉。输入状态为：Low (0 – 0.8V)：Reduced Bandwidth；(>0.8, < 2.0V)：Undefined；High (2.0 – 3.465V)：Full Bandwidth；Open：Reduced Bandwidth
- LOS 是开漏输出，应在主机板上用 4.7k-10kΩ 上拉电阻拉至 2.0V-3.6V 之间的电压。逻辑 0 表示正常操作，逻辑 1 表示信号丢失（LOS is open collector output should be pulled up with 4.7k – 10kohms on host board to a voltage between 2.0V and 3.6V. Logic 0 indicates normal operation; logic 1 indicates loss of signal.）
推荐电路原理图（Recommend Circuit Schematic）
SFP 接口电路原理图 — Protocol IC（协议处理芯片）+ SerDes IC（串解串芯片）+ PLD/PSL（可编程逻辑器件）+ SFP Module（SFP 光模块 5 功能模块）
电路设计 3 大功能域
1. Protocol IC（协议处理芯片）
- Protocol_Vcc：系统电源输出，为后级电路供电
- Tx_Disable：输出控制信号，控制 SFP 模块发送通道的开关
- Tx_Fault：输入信号，接收 SFP 模块上报的发送故障告警
- Rx_LOS：输入信号，接收 SFP 模块上报的接收信号丢失告警
2. 中间适配电路（SerDes IC + PLD/PSL + 电源滤波）
- SerDes IC：协议 IC 和 SFP 模块之间的信号中转桥梁
- 发送链路：差分发送信号
TD+/TD-，每路串联 0.1μF 隔直电容，并联 100Ω 差分匹配电阻 - 接收链路：差分接收信号
RD+/RD-，每路串联 0.1μF 隔直电容，并联 100Ω 差分匹配电阻 - 同时中转
Tx_Disable、Tx_Fault、Rx_LOS三类管控信号
- 发送链路：差分发送信号
- PLD/PSL（可编程逻辑器件）：实现 SFP 模块身份识别，输出
Mod_def2/Mod_def1/Mod_def0，每路上拉 4.7K-10KΩ 电阻到 3.3V 电源 - 电源滤波网络：
- VccT：3.3V → 1μH 共模电感 → 10μF+0.1μF 去耦电容组接地
- VccR：10μF+0.1μF 去耦电容组接地
3. SFP Module（5 大功能模块）
- Laser Driver（激光驱动电路）：接收
TD+/TD-，驱动 LD，响应Tx_Disable，上报Tx_Fault - Laser Diode（激光二极管）：电光转换，向外输出光信号
- Limiting Amplifier（限幅放大器）：将光电二极管输出的微弱电信号放大整形，输出
RD+/RD-，上报Rx_LOS - Photo Diode（光电二极管）：光电转换
- EEPROM：存储 SFP 模块型号、参数、厂商信息
机械尺寸（Mechanical Specifications）

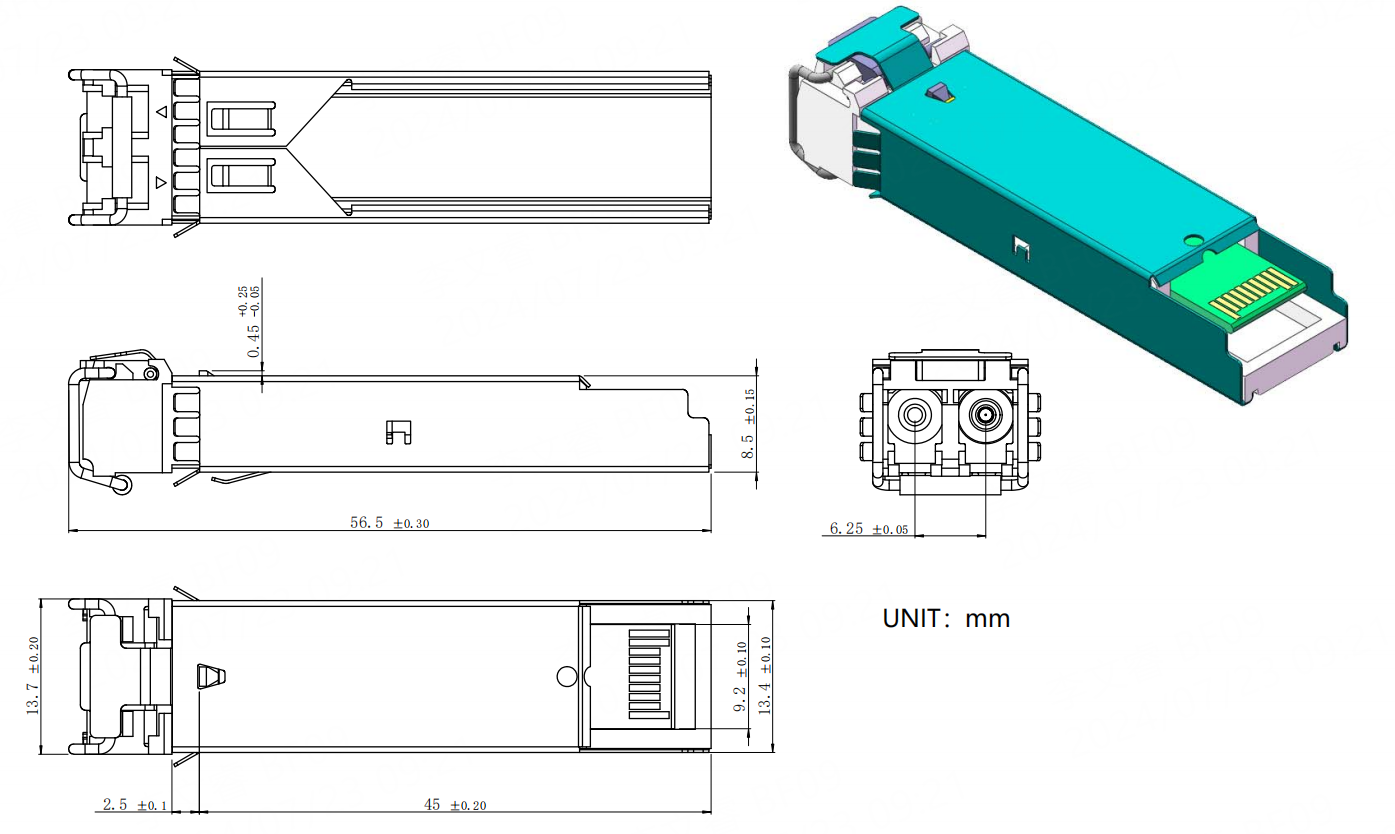

SFP 光模块结构尺寸工程图（3D + 4 视图：上视/侧视/下视/光口端面）
| 视图（View） | 尺寸项（Item） | 参数（Value） |
|---|---|---|
| 3D 外观 | 外壳颜色 | 青绿色 |
| 侧视（Side） | 模块总长度 | 56.5 ± 0.30 mm |
| 壳体高度 | 8.5 ± 0.15 mm | |
| 局部凸起尺寸 | 0.45 (+0.25/-0.05) mm | |
| 下视（Bottom） | 模块总宽度 | 13.7 ± 0.20 mm |
| 前端光口段长度 | 2.5 ± 0.1 mm | |
| 壳体段长度 | 45 ± 0.20 mm | |
| 金手指区域宽度（前端） | 9.2 ± 0.10 mm | |
| 金手指区域宽度（后端） | 13.4 ± 0.10 mm | |
| 光口端面（Optical Port） | 端面宽度 | 6.25 ± 0.05 mm |
| 光口类型：双 LC 型光纤耦合接口 | ||
数字诊断功能（Digital Diagnostic Functions）
F-tone Networks 的 FTCS-1312-10Dxx 收发器 支持 SFP MSA 定义的 2-wire 串行通信协议，与 GBIC 标准 定义的 E2PROM 在电气规范上相同。
标准 SFP serial ID 提供访问识别信息，描述收发器的能力、标准接口、制造商和其他信息。
此外，F-tone 的 SFP 收发器提供 独特的增强型数字诊断监控接口，允许实时访问设备运行参数：
- 收发器温度（Transceiver temperature）
- 激光偏置电流（Laser bias current）
- 发射光功率（Transmitted optical power）
- 接收光功率（Received optical power）
- 收发器电源电压（Transceiver supply voltage）
还定义了 复杂的告警和警告标志系统，在特定运行参数超出出厂设定的正常范围时提醒最终用户。
SFP MSA 定义了 256 字节 E2PROM 内存映射，可通过 2-wire 串行接口在 8 位地址 1010000X（A0h） 访问。数字诊断监控接口 使用 8 位地址 1010001X（A2h），因此最初定义的 serial ID 内存映射保持不变。该接口与 GBIC 规范和 SFP Multi Source Agreement 完全相同，因此完全向后兼容。
运行和诊断信息由收发器内部的 数字诊断收发器控制器（DDTC） 监控和报告，可通过 2-wire 串行接口访问。串行协议激活时，串行时钟信号（SCL, Mod Def 1）由主机产生。正边沿将数据时钟输入到 SFP 收发器 E2PROM 中未受写保护的部分。负边沿将数据从 SFP 收发器输出。串行数据信号（SDA, Mod Def 2）是双向的，用于串行数据传输。
FTCS-1312-10Dxx 的数字诊断默认进行内部校准（Internally calibrated by default）。
法规合规（Regulatory Compliance）
| 特性（Feature） | 参考标准（Reference） | 性能（Performance） |
|---|---|---|
| 静电放电（Electrostatic discharge, ESD） | IEC/EN 61000-4-2 | 兼容标准（Compatible with standards） |
| 电磁干扰（Electromagnetic Interference, EMI） | FCC Part 15 Class B EN 55022 Class B (CISPR 22A) | 兼容标准（Compatible with standards） |
| 激光眼睛安全（Laser Eye Safety） | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Class 1 激光产品（Class 1 laser product） |
| 元件认证（Component Recognition） | IEC/EN 60950, UL | 兼容标准（Compatible with standards） |
| ROHS | 2002/95/EC | 兼容标准（Compatible with standards） |
| EMC | EN61000-3 | 兼容标准（Compatible with standards） |
订购信息（Ordering Information）
| 型号（Part Number） | 产品描述（Product Description） |
|---|---|
| FTCS-1312-10D | SFP+ Transceiver, 1310nm, 1.25Gbps, 10km, with DDM, 0°C~+70°C |
| FTCS-1312-10DE | SFP+ Transceiver, 1310nm, 1.25Gbps, 10km, with DDM, -10°C~+80°C |
| FTCS-1312-10DI | SFP+ Transceiver, 1310nm, 1.25Gbps, 10km, with DDM, -40°C~+85°C |
产品优势总结
- ✅ 1.25Gb/s 数据链路（1250Mbps TX + 1250Mbps RX）
- ✅ 1310nm FP 激光器 + PIN-TIA 接收器
- ✅ 9/125μm SMF 10km 长距离单模传输
- ✅ 双工 LC/UPC 可插拔光接口
- ✅ 热插拔 SFP 封装（Hot Pluggable）
- ✅ 低功耗 ≤ 0.85W（< 250mA @ 3.3V）
- ✅ 金属外壳降低 EMI + 满足 FCC Class B / CISPR 22A
- ✅ RoHS + 无铅 + Class 1 激光安全（FDA 21CFR 1040.10 + IEC/EN 60825-1）
- ✅ 单 +3.3V 电源供电（3.13-3.47V）
- ✅ SFF-8472 DDM 数字诊断监控（温度/偏流/TX 功率/RX 功率/电源电压）
- ✅ 8KV 直接接触 ESD 防护（IEC/EN 61000-4-2）
- ✅ 3 档温度 SKU：商业级 0~+70°C / 扩展级 -10~+80°C / 工业级 -40~+85°C
- ✅ 20 引脚 SFP 标准 + 双 LC 光接口
典型应用场景
- 千兆以太网（Gigabit Ethernet）：1000BASE-LX 千兆光网络
- 1× Fiber Channel：1G 光纤通道存储网络
- Switch to Switch Interface：交换机互联
- Router/Server Interface：路由器/服务器光接口
- Switched Backplane Applications：交换背板应用
- Other Optical Links：其他光纤链路
- 电信 + 企业网 + 数据中心 多场景
