FTCS-T1312-20Dxx 系列是 F-tone Networks（北亿纤通）面向 1.25Gb/s 1000BASE-LX 以太网与 1×Fibre Channel 存储网络推出的 SFP Transmitter 20km 单发射器光模块。本系列产品采用 1310nm FP 激光器 + 单模光纤架构，集成 标准 AC 耦合 CML 高速差分信号与 LVTTL 控制/监控信号，提供 15dB 总系统链路预算，支持 20km @ 9/125μm SMF 单模光纤发射（不包含接收器）。模块符合 SFP MSA + SFF-8472 数字诊断标准，单 +3.3V 供电，最大功耗 1.0W，配备 LC 单模光口，可热插拔。本系列提供 2 个温度等级型号（商业级 0~+70°C / 工业级 -40~+85°C），适配 城域/接入网络 (Metro/Access Networks)、千兆以太网、1×Fibre Channel SAN 存储网、其他光链路等典型应用。
产品系列 (Product Family)
主要特性 (Product Features)
- 支持 1.25Gb/s 数据链路 (Up to 1.25Gb/s Data Links)
- 1310nm FP 激光发射器 (FP Laser Transmitter)，不含接收器
- 单模光纤传输 20km @ 9/125μm SMF
- 光输出功率 -8dBm ~ -3dBm
- 消光比 ≥9dB (Extinction Ratio ≥ 9dB)
- 侧模抑制比 ≥30dB (SMSR ≥ 30dB)
- 总系统链路预算 15dB
- 标准 LC 光口 (LC connector)
- 单 +3.3V 供电 (Single +3.3V Power Supply)
- 最大功耗 1.0W (Maximum Power < 1.0W)
- 符合 SFF-8472 数字诊断监控标准
- 支持热插拔 (Hot-Pluggable)
- 2 种温度等级：商业级 / 工业级 (Commercial / Industrial)
- RoHS 环保合规 + 无铅 (RoHS compliant and Lead Free)
应用场景 (Applications)
- 城域/接入网络 (Metro/Access Networks)
- 1.25 Gb/s 1000Base Ethernet (千兆以太网)
- 1×Fibre Channel (1G FC 存储网络)
- 其他光链路 (Other Optical Link)
产品描述 (Description)
FTCS-T1312-20Dxx 系列 SFP（Small Form Factor Pluggable）收发器是 F-tone Networks 推出的 高性价比、单发射器 (Transmitter-only) SFP 光模块，具有 LC 光学接口。本模块采用：
- 标准 AC 耦合 CML 高速信号 (Standard AC coupled CML for high speed signal) — 高速数据接口
- LVTTL 控制与监控信号 (LVTTL control and monitor signals) — 控制/状态接口
- 1310nm FP 激光发射器 (FP laser transmitter) — 紧凑型 1310nm 激光二极管
发射器部分采用 1310nm FP 激光二极管，15dB 链路预算确保本模块支持 1000BASE 以太网 20km 应用。注意：本模块不包含接收器 (No receiver)，仅用于单向光信号发射场景（如配合独立接收模块、双向光链路发射端、光纤测试信号源等）。本模块符合 SFP MSA + SFF-8472 数字诊断标准，符合 Class 1 激光安全等级。
引脚分配 (Pin Assignment)

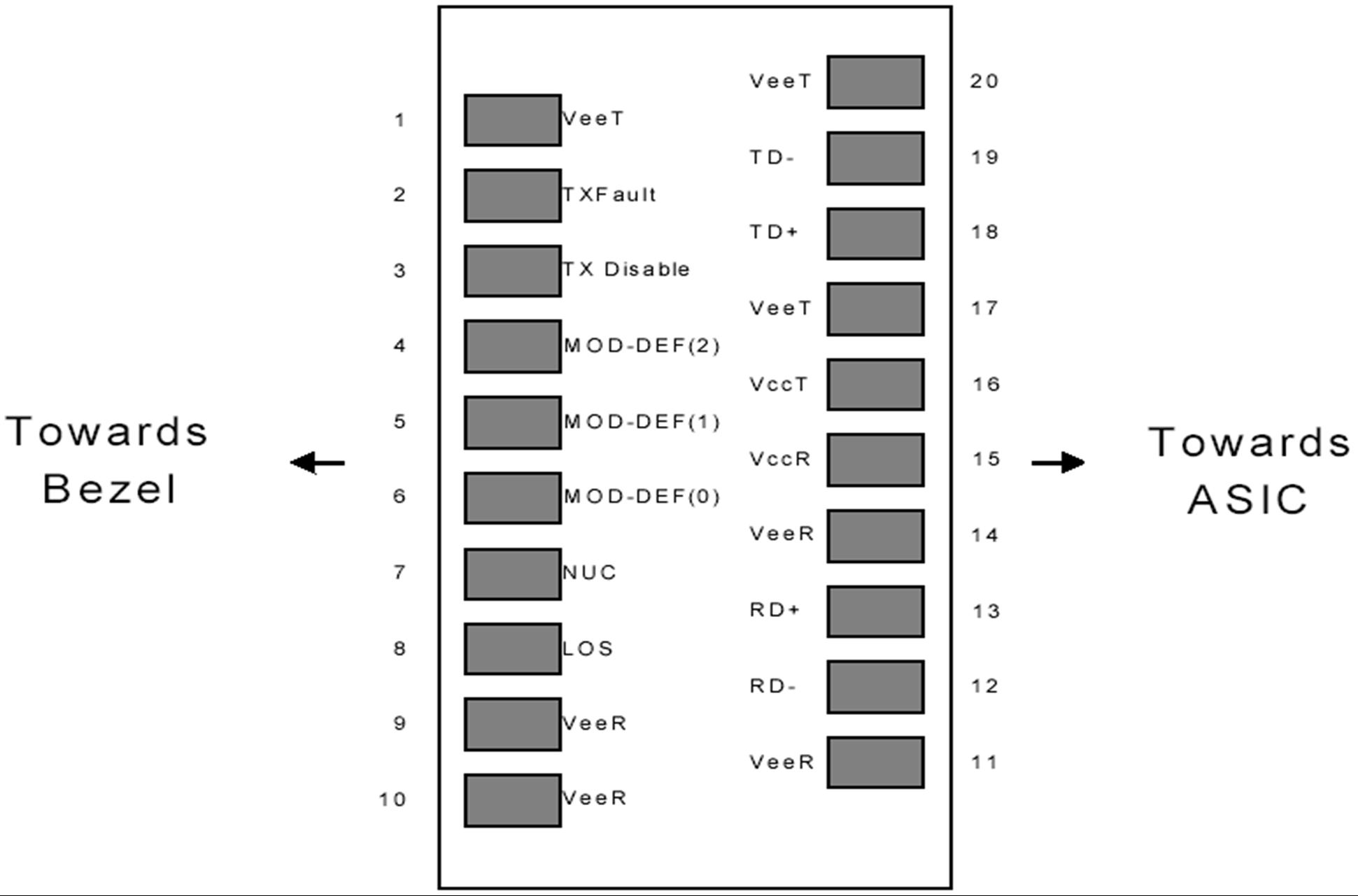

图 1：FTCS-T1312 SFP 20-pin 引脚分配框图 — 主机板连接器模块（顶视图）：左列 1~10（朝向 Bezel 光口端），右列 20~11（朝向 ASIC 端），每个 Pin 标注了信号名与功能。TD-/+ 为差分发射数据输入，RD-/+ 为差分接收数据输出（仅电气连接，无光学接收器），MOD-DEF0/1/2 为 I2C 总线接口。
引脚描述 (Pin Description)
| Pin | 信号名 (Signal Name) | 功能 (Function) | 插接顺序 (Plug Seq.) | 备注 (Notes) |
|---|---|---|---|---|
| 1 | VeeT | Transmitter Ground (发射端地) | 1 | 1 |
| 2 | TX Fault | Transmitter Fault Indication (发射端故障指示) | 3 | 2 |
| 3 | TX Disable | Transmitter Disable (发射端关断) | 3 | 2 |
| 4 | MOD-DEF2 | Module Definition 2 (模块定义 2) | 3 | 3 |
| 5 | MOD-DEF1 | Module Definition 1 (模块定义 1) | 3 | 3 |
| 6 | MOD-DEF0 | Module Definition 0 (模块定义 0) | 3 | 3 |
| 7 | Rate Select | Not Connected (未连接) | 3 | 4 |
| 8 | LOS | Loss of Signal (信号丢失) | 3 | 5 |
| 9 | VeeR | Receiver Ground (接收端地) | 1 | 1 |
| 10 | VeeR | Receiver Ground (接收端地) | 1 | 1 |
| 11 | VeeR | Receiver Ground (接收端地) | 1 | 1 |
| 12 | RD- | Inv. Received Data Out (差分接收负) | 3 | 6 |
| 13 | RD+ | Received Data Out (差分接收正) | 3 | 6 |
| 14 | VeeR | Receiver Ground (接收端地) | 3 | 1 |
| 15 | VccR | Receiver Power (接收端电源) | 2 | 1 |
| 16 | VccT | Transmitter Power (发射端电源) | 2 | |
| 17 | VeeT | Transmitter Ground (发射端地) | 1 | |
| 18 | TD+ | Transmit Data In (差分发射正) | 3 | 6 |
| 19 | TD- | Inv. Transmit In (差分发射负) | 3 | 6 |
| 20 | VeeT | Transmitter Ground (发射端地) | 1 |
💡 Notes:
1) 电路地在模块内部与机壳地隔离 (Circuit ground is internally isolated from chassis ground)。
2) TDIS > 2.0V 或悬空时发射器关断；TDIS < 0.8V 时使能。
3) 需在主机板上用 4.7KΩ ~ 10KΩ 电阻上拉至 2.0V ~ 3.6V 电源。MOD_DEF(0) 拉低表示模块已插入。
4) Rate Select 信号未使用 (Not used)。
5) LOS 为开漏输出，需在主机板上用 4.7KΩ ~ 10KΩ 电阻上拉。逻辑 0 = 正常；逻辑 1 = 信号丢失（本模块无接收器，该信号保留兼容）。
6) AC 耦合 (AC Coupled)。
SFP 主机推荐电路 (SFP Host Recommended Circuit)
图 2：FTCS-T1312 SFP 主机板推荐电路原理图 — 显示 SFP 主机板与模块之间的完整信号互联：高速差分数据线（TD/RD，100Ω 差分终端，AC 耦合电容，50Ω 阻抗控制），控制/状态信号（TX Disable / TX Fault / LOS / MOD_ABS，4.7KΩ ~ 10KΩ 上拉电阻），I2C 总线（SCL/SDA，4.7KΩ ~ 10KΩ 上拉），电源滤波网络（VccT/VccR + 磁珠 + 去耦电容），以及抑制浪涌电流的软启动电路。
绝对最大额定值 (Absolute Maximum Ratings)
| 参数 (Parameter) | 符号 (Symbol) | Min | Max | 单位 (Unit) |
|---|---|---|---|---|
| 存储温度 (Storage Temperature) | TS | -40 | +85 | °C |
| 供电电压 (Supply Voltage) | VCC | -0.5 | 4.0 | V |
| 相对湿度 (Relative Humidity) | RH | 0 | 85 | % |
⚠️ 超过任一最大额定值可能造成模块永久性损坏。模块应在推荐工作条件下使用。
推荐工作环境 (Recommended Operating Environment)
| 参数 (Parameter) | 等级 (Grade) | 符号 (Symbol) | Min | Max | 单位 (Unit) |
|---|---|---|---|---|---|
| 工作温度 (Case Operating Temperature) — 工业级 | 工业级 | TC | -40 | +85 | °C |
| 工作温度 (Case Operating Temperature) — 商业级 | 商业级 | TC | 0 | +70 | °C |
| 工作温度 (Case Operating Temperature) — 扩展级 | 扩展级 | TC | -20 | +85 | °C |
电气特性 (Electrical Characteristics)
测试条件：TOP = Tc，VCC = 3.135 to 3.465 Volts
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 (Unit) | 备注 |
|---|---|---|---|---|---|---|
| 供电电压 (Supply Voltage) | Vcc | 3.14 | 3.30 | 3.47 | V | |
| 供电电流 (Supply Current) | Icc | — | — | 300 | mA | |
| 浪涌电流 (Inrush Current) | Isurge | — | — | Icc+30 | mA | |
| 最大功耗 (Maximum Power) | Pmax | — | — | 1.0 | W | |
| 单端数据输入摆幅 (Single-ended data input swing) | Vin,pp | 250 | — | 1000 | mVpp | 1 |
| 数据输入上升时间 (Data input rise time) | tr | — | — | 260 | ps | 2 |
| 数据输入下降时间 (Data input fall time) | tf | — | — | 260 | ps | 2 |
| TX Disable 高电平 (TX Disable High) | VIH | 2.0 | — | Vcc+0.3 | V | |
| TX Disable 低电平 (TX Disable Low) | VIL | Vee | — | 0.8 | V | |
| TX Fault 高电平 (TX Fault High) | VOH | 2.0 | — | Vcc+0.3 | V | 3 |
| TX Fault 低电平 (TX Fault Low) | VOL | Vee | — | 0.8 | V | 3 |
| 电源抑制比 (Power Supply Rejection) | PSR | — | — | 100 | mVpp | 4 |
| 确定性抖动 (Deterministic Jitter Contribution) | TXΔDJ | — | — | 56.6 | ps | 5 |
| 总抖动 (Total Jitter Contribution) | TXΔTJ | — | — | 119 | ps | 5 |
💡 Notes:
1) 100Ω 差分终端 (Into 100 ohm differential termination)。
2) 20-80% 上升/下降时间 (20% to 80%)。
3) TX Fault 为开漏输出，需在主机板上用 4.7KΩ ~ 10KΩ 电阻上拉。
4) 所有收发器规格符合 SFP MSA 2000-09-14 第 23 页所示电源滤波网络下 20Hz~1.5MHz 正弦调制 ≤ 规定值。
5) 1250Mb/s 速率下 (At 1250Mb/s)。
光学参数 (Optical Parameters)
测试条件：TOP = Tc，VCC = 3.135 to 3.465 Volts
| 参数 (Parameter) | 符号 (Symbol) | Min | Typical | Max | 单位 (Unit) | 备注 |
|---|---|---|---|---|---|---|
| 光输出中心波长 (Optical Output Center Wavelength) | λ | 1260 | 1310 | 1360 | nm | |
| 光输出功率 (Average Optical Output Power) | Po | -8 | — | -3 | dBm | 1 |
| 消光比 (Extinction Ratio) | ER | 9 | — | — | dB | 1 |
| 光谱宽度 RMS (Spectral Width – RMS) | ΔλRMS | — | — | 2.5 | nm | |
| 侧模抑制比 (Side Mode Suppression Ratio) | SMSR | 30 | — | — | dB | |
| 光上升时间 (Optical Rise Time) | tr | — | — | 260 | ps | 2 |
| 光下降时间 (Optical Fall Time) | tf | — | — | 260 | ps | 2 |
| RIN (Relative Intensity Noise) | RIN | — | — | -120 | dB/Hz | |
| 光眼图模板 (Optical Eye Mask) | Compliant with IEEE 802.3 z | — | — | — | — | 3 |
| 数据速率 (Data Rate) | BR | — | 1250 | — | Mb/s | |
| 发射关断 (Transmitter OFF Power) | POff | — | — | -45 | dBm | |
| 总系统预算 (Total System Budget) | LB | — | — | 15 | dB | |
| 最大链路长度 (Max. Supported Link Length) | LMAX | — | — | 20 | km | 4 |
💡 Notes:
1) 使用 PRBS 2⁷⁻¹ 测试码型 @ 10⁻¹² BER 测量 (Measured with PRBS 2⁷⁻¹ at 10⁻¹² BER)。
2) 20-80% 上升/下降时间 (20% to 80%)。
3) 光眼图符合 IEEE 802.3 z 1000BASE-LX 模板 (Eye pattern compliant with IEEE 802.3 z)。
4) 9/125μm 单模光纤 (9/125μm SMF)。
SFP 模块 EEPROM 信息与管理 (EEPROM & Management)
SFP 模块采用 2 线串行通信协议（SFF-8472 定义），通过 I2C 接口可访问：
- 地址 A0h：Serial ID 序列号信息（96 字节 Base ID + 32 字节 Extended ID + 128 字节 Vendor Specific）
- 地址 A2h：数字诊断监控参数（Alarm Thresholds 56B + Cal Constants 40B + Real-Time Diagnostic 24B + User Writable 120B 等）
数字诊断内存映射 (Digital Diagnostic Memory Map)

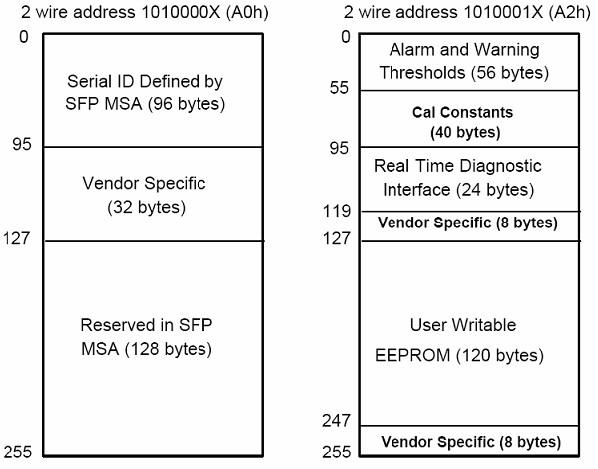

图 3：FTCS-T1312 SFP 2-wire 256字节内存映射图 — A0h 地址（Serial ID）：Data Address 0~95 为 Identifier/Connector/Transceiver/Encoding/Length/Vendor Name/Vendor OUI 等 Base ID + Extended ID 字段；96~127 为 Vendor Specific Readable（32B）；128~255 为 Reserved for SFF-8079（128B）。A2h 地址（DDM）：Alarm/Warning Thresholds + Temperature/Voltage/Bias Current/TX Power/RX Power 校准常数 + 实时诊断监测数据。详细字段定义请参考 SFF-8472 协议。
数字诊断监控特性 (Digital Diagnostic Monitor Characteristics)
| 数据地址 (Data Address) | 参数 (Parameter) | 精度 (Accuracy) | 单位 (Unit) | 校准 (Calibration) |
|---|---|---|---|---|
| 96-97 | Transceiver Internal Temperature | ±3.0 | °C | internal |
| 98-99 | VCC3 Internal Supply Voltage | ±5.0 | % | internal |
| 100-101 | Laser Bias Current | ±10 | % | internal |
| 102-103 | Tx Output Power | ±3.0 | dB | internal |
| 104-105 | Rx Input Power | ±3.0 | dB | internal |
法规合规 (Regulatory Compliance)
| 合规类别 (Compliance Category) | 标准 (Standard) | 合规级别 (Compliance Level) |
|---|---|---|
| 静电放电 (ESD to Electrical Pins) | MIL-STD-883E Method 3015.7 | Class 1 (>1000V) |
| 静电放电 (ESD to Duplex LC Receptacle) | IEC 61000-4-2 / GR-1089-CORE | Compatible with standards |
| 电磁干扰 (EMI) | FCC Part 15 Class B / EN55022 Class B (CISPR 22B) / VCCI Class B | Compatible with standards |
| 激光眼睛安全 (Laser Eye Safety) | FDA 21CFR 1040.10 and 1040.11 / EN60950 / EN (IEC) 60825-1,2 | Compatible with Class 1 laser product |
参考标准 (Reference)
- IEEE Std 802.3, 2002 Edition, Clause 38, PMD Type 1000BASE-LX. IEEE Standards Department, 2002.
- “Fibre Channel Physical and Signaling Interface (FC-PH, FC-PH2, FC-PH3)”. American National Standard for Information Systems.
- “Fibre Channel Draft Physical Interface Specification (FC-PI 13.0)”. American National Standard for Information Systems.
- Small Form-factor Pluggable (SFP) Transceiver Multi-source Agreement (MSA) September 14, 2000.
机械尺寸 (Mechanical Dimensions)

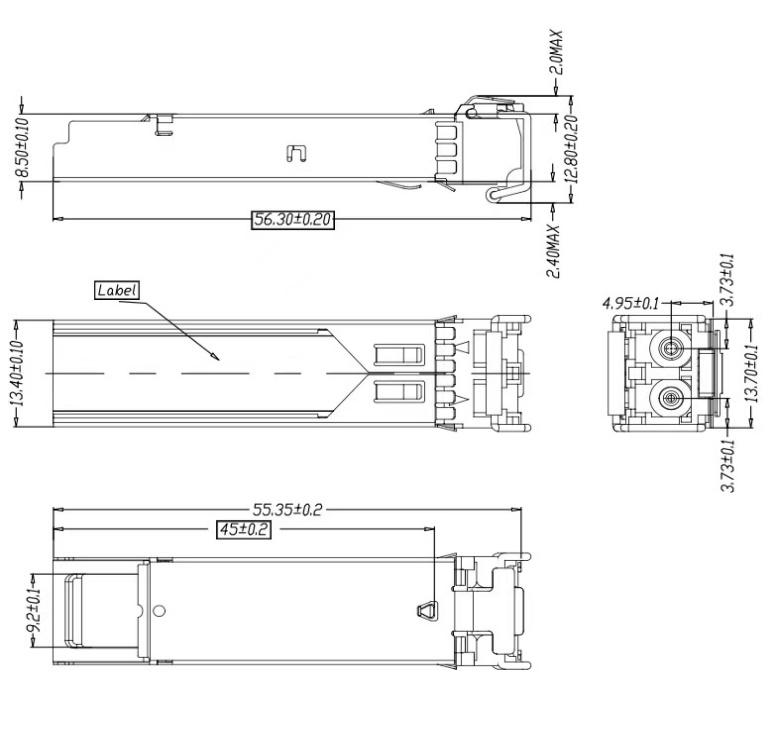

图 4：FTCS-T1312 SFP 机械尺寸工程图 — 标准 SFP MSA 封装（13.4mm × 8.5mm × 56.5mm 主体尺寸），LC 单工光口（1 个 LC 接口，物理发射器端口），符合 SFP MSA Multi-Source Agreement 机械规范，可与任何符合 SFP MSA 的主机板 cage 连接器兼容。
订购信息 (Ordering Information)
| 型号 (Part Number) | 产品描述 (Product Description) |
|---|---|
| FTCS-T1312-20D | SFP Transmitter, 1.25Gb/s, 1310nm FP, 20km, with DDM, 0℃ to 70℃ |
| FTCS-T1312-20DI | SFP Transmitter, 1.25Gb/s, 1310nm FP, 20km, with DDM, -40℃ to 85℃ |
💡 型号命名规则：FTCS-T[波长]12-20D[温度码]
• T1312：Transmitter 1310nm 波长
• 20D：20km 距离 + DDM 数字诊断
• 温度码：空 = 商业级 0~+70°C；I = 工业级 -40~+85°C
• 扩展级（-20~+85°C）可按客户要求定制
