BYTR-1503-16xx-xx 1×9 155Mbps 1550nm BIDI 160km Transceiver (SC/FC/ST LVPECL) | F-tone Networks 北亿纤通

BYTR-1503-16xx-xx 系列是 F-tone Networks（北亿纤通）面向 长距离 155Mbps 单纤双向（BIDI）光传输推出的 1×9 1550nm 收发一体光模块，最高支持 160km @ 9/125μm 单模光纤传输（搭配 1550nm BIDI 接收器侧模块时）。本系列产品采用 非制冷 MQW 结构激光二极管，集成 LVPECL 差分信号输入/输出 + LVPECL 信号检测（SD）接口，单 +3.3V 供电（5V 兼容），符合 ITU-T G.957 + Telcordia GR-468-CORE可靠性标准，SC / FC / ST 三种光口可选。本系列提供 3 种温度等级型号（标准级 0~+70°C / 扩展级 -20~+85°C / 工业级 -40~+85°C），适配 ATM、SONET/SDH、Fast Ethernet、Switches、Routers、Hubs等典型应用。

产品系列 (Product Family)

主要特性 (Product Features)

• Uncooled laser diode with MQW structure (非制冷 MQW 结构激光二极管)
• Reach 160km Transmission Distance (160km 长距离传输)
• BIDI Single Mode Transceiver 1×9 Footprint (1×9 封装 BIDI 单模收发器)
• SC, FC or ST Optical Interface are Optional (SC/FC/ST 光口可选)
• Single +3.3V Power Supply (单 +3.3V 供电，5V 兼容)
• LVPECL Differential Inputs and Outputs (LVPECL 差分输入/输出)
• LVPECL Signal Detection Output (LVPECL 信号检测输出)
• Fast Ethernet and ITU G.957 Compliant (符合 Fast Ethernet 与 ITU G.957)
• Compliant RoHS and lead free (RoHS 环保 + 无铅)
• Complies with Telcordia GR-468-CORE (符合 Telcordia GR-468-CORE 可靠性)
• 3 温度等级：标准 0~+70°C / 扩展 -20~+85°C / 工业 -40~+85°C

产品应用 (Product Applications)

• ATM
• SONET/SDH
• Fast Ethernet
• Switches
• Routers
• Hubs

产品描述 (Product Description)

BYTR-1503-16xx-xx 系列是 F-tone Networks 推出的 1×9 封装长距离 BIDI 单模收发器，专为 155Mbps 速率下 160km 单模光纤传输设计。模块采用 MQW 结构非制冷 1550nm 激光器，光输出功率 +2dBm ~ +7dBm，消光比 ≥10dB，配合 1550nm BIDI 接收侧（BYTR-1503-15xx-xx，1490nm 中心波长）可实现 单纤双向 160km 传输。本系列模块集成 LVPECL 差分信号接口，相比传统 TTL/CMOS 接口具备更优的 抗共模干扰能力与 高速率传输稳定性，适配 SONET/SDH OC-3/STM-1、Fast Ethernet、ATM 等典型 155Mbps 应用。

引脚分配 (Pin Diagram)

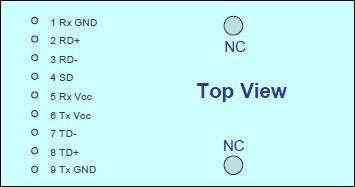

图 1：BYTR-1503 1×9 引脚定义图 — 9-pin 标准 1×9 封装，从模块顶部向下看：Pin 1~9 分别为 GNDR/RD+/RD-/SD/VccR/VccT/TD-/TD+/GNDT，TX/RX 差分对分布在模块两端。

引脚定义 (Pin Definitions)

PIN	Symbol	Note
1	GNDR	Directly connect this pin to receiver signal ground plane
2	RD+	See recommended circuit schematic
3	RD-	See recommended circuit schematic
4	SD	Active high on this indicates a receiver optical signal
5	VccR	+3.3V DC power for the receiver section
6	VccT	+3.3V DC power for the transmitter section
7	TD-	See recommended circuit schematic
8	TD+	See recommended circuit schematic
9	GNDT	Directly connect this pin to transmitter signal ground plane

推荐电路 1 (Recommended Circuit 1)

图 2：BYTR-1503 推荐电路原理图 — LVPECL 差分信号输入（TD+/TD-）经 50Ω 端接电阻 + AC 耦合电容到模块；输出（RD+/RD-）同样通过 AC 耦合电容 + 50Ω 端接电阻连接到主机 LVPECL 接收器；SD 输出为 LVPECL 单端信号；VccT/VccR 电源引脚需就近放置 0.1μF + 10μF 滤波电容；GNDT/GNDR 应单点接地以减少串扰。

推荐电路 2 (Recommended Circuit 2)

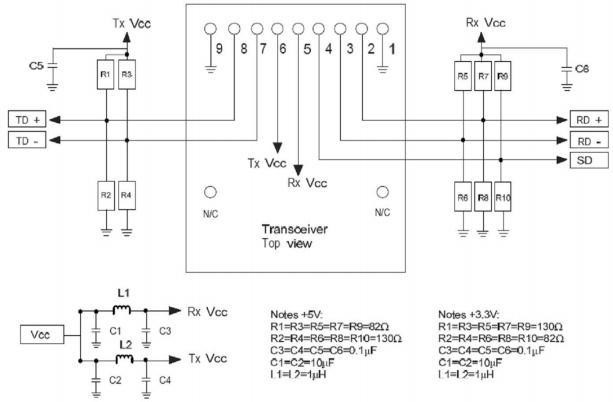

图 3：BYTR-1503 另一种典型应用电路 — 显示 ECL 分离式端接方式（split-loaded termination）：L1/L2 为铁氧体电感，用以隔离模块电源与系统电源；ECL 输入/输出需在接收端使用分裂负载端接（Thevinin 等效），位于接收 LVPECL 器件的输入引脚处。

封装尺寸 (Package Diagram)

SC 接口封装 (SC Interface)

图 4：BYTR-1503 SC 接口 1×9 封装尺寸图 — 标准 1×9 PCB 焊装结构 + SC 推拉式单工光口（实芯陶瓷套管），金属外壳 + 引脚 DIP 封装。

FC 接口封装 (FC Interface)

图 5：BYTR-1503 FC 接口 1×9 封装尺寸图 — 标准 1×9 PCB 焊装结构 + FC 螺纹旋接式单工光口（金属套管），与 SC 版本结构相同，仅光口连接方式不同。

ST 接口封装 (ST Interface)

图 6：BYTR-1503 ST 接口 1×9 封装尺寸图 — 标准 1×9 PCB 焊装结构 + ST 卡口式单工光口（陶瓷套管），旋接式锁定，安装时旋转 90° 卡入到位。

绝对最大额定值 (Absolute Maximum Ratings)

Parameter	Symbol	Min	Max	Unit	Notes
Storage Temperature	Tst	-40	+85	°C
Operating Temperature (Standard)	TO	0	+70	°C
Operating Temperature (Extend)	TO	-20	+85	°C
Operating Temperature (Industrial)	TO	-40	+85	°C
Power Supply Voltage	VCC-VEE	0	+6	V

⚠️ 超过任一最大额定值可能造成模块永久性损坏。模块应在推荐工作条件下使用。

推荐工作条件 (Recommended Operating Conditions)

Parameter	Symbol	Min	Typ	Max	Unit	Notes
Operating Case Temperature (Standard)	Tc	0		+70	°C
Operating Case Temperature (Extend)	Tc	-20		+85	°C
Operating Case Temperature (Industrial)	Tc	-40		+85	°C
Power Supply Voltage (3.3V)	VCC3.3	3.1	3.3	3.5	V
Power Supply Voltage (5V)	VCC3.3	4.75	5	5.25	V
Data Rate	DR		155	200	Mbps

💡 模块支持 3.3V 或 5V 供电（任选其一），由主机电源设计决定。

光学参数 (Optical Specification)

Parameter	Symbol	Min	Typ	Max	Unit	Notes
Transmitter
Center Wavelength	λc	1530	1550	1580	nm
Spectral Width	Δλ			1	nm
Average Optical Output Power	Po	+2		+7	dBm	1550nm
Extinction Ratio	Er	10			dB
Optical Rise Time (20-80%)	Tr			3	ns
Optical Fall Time (20-80%)	Tf			3	ns
Output Eye Diagram	Compliant with ITU-T G.957
Receiver
Operate Wavelength	λc	1261		1620	nm
Sensitivity	Pr			-38	dBm	1
Saturation	Ps	-3			dBm	1
Signal Detect Assert Level		-45			dBm	Alarm Low-level
Signal Detect De-assert Level				-38	dBm	Alarm Low-level
SD Hysteresis		0.5		5	dB

💡 Note 1: 使用 PRBS 2²³⁻¹ 测试码型 @ 155Mbps 测量最小灵敏度与饱和光功率。

电气参数 (Electrical Specification)

Parameter	Symbol	Min	Typ	Max	Unit	Notes
Transmitter
Power Supply Current	ICC		70	120	mA	1
Input Differential Impedance	ZIN	90	100	110	Ω
Differential Input Voltage	VIH-VIL	300		2000	mV
Receiver
Power Supply Current	Icc		60	80	mA	1
Data Output Voltage-Low	VOL-VCC	-1.81		-1.62	V	2
Data Output Voltage-High	VOH-VCC	-1.025		-0.88	V	2
SD Output Voltage-Low	VSDL-VCC	-1.81		-1.62	V	LVPECL
SD Output Voltage-High	VSDH-VCC	-1.025		-0.88	V	LVPECL

💡 Notes:
1) 输出负载电流不计入电源电流。
2) LVPECL 端接 50Ω 到 Vcc-2V (Terminated with 50Ω to Vcc-2V)。

订购信息 (Ordering Information)

Model	Specification Description
BYTR-1503-16-SC	1×9 155M/1550nm/160KM/single-mode fiber/SC/0~70℃
BYTR-1503-16I-SC	1×9 155M/1550nm/160KM/single-mode fiber/SC/-40~85℃
BYTR-1503-16-FC	1×9 155M/1550nm/160KM/single-mode fiber/FC/0~70℃
BYTR-1503-16I-FC	1×9 155M/1550nm/160KM/single-mode fiber/FC/-40~85℃
BYTR-1503-16-ST	1×9 155M/1550nm/160KM/single-mode fiber/ST/0~70℃
BYTR-1503-16I-ST	1×9 155M/1550nm/160KM/single-mode fiber/ST/-40~85℃

💡 型号命名规则：BYTR-1503-16[温度码]-[光口]
• 16：160km 距离
• 温度码：空 = 标准级 0~+70°C；I = 工业级 -40~+85°C（扩展级 -20~+85°C 可定制）
• 光口：SC = 推拉式；FC = 螺纹旋接式；ST = 卡口式
• BIDI 配对使用：本模块（1550nm Tx）+ BYTR-1503-15xx-xx（1490nm Tx）可实现单纤双向 160km 传输
