FTTR-R13L2-20xx 是 F-tone Networks（北亿纤通） 出品的 10Mb/s 单模单收光模块 1×9 Transceiver，采用 1310nm MQW FP LD 发射器（封装预留） + PIN 光电探测器，单收设计（仅接收方向），支持 SMF 单模光纤 20km 传输，TTL/LVTTL 数据输出 兼容 +3.3V/+5V 双电源，光接口 SC/FC/ST 三种可选（普通款 + 定制款），是 RS232/RS485/RS422 工业控制、电力控制、单向监控、单向数据采集 等低速单向光纤传输应用场景的理想选择。
FTTR-R13L2-20xx 10Mb/s 单模单收光模块 1×9 Transceiver V3.06 — F-tone Networks 北亿纤通
本产品为【FTTR-R13L2-20xx 10Mb/s 单模单收光模块 1×9 Transceiver V3.06】产品线
2 档温度 SKU 概览
📦 FTTR-R13L2-20xx 系列 2 个 SKU
FTTR-R13L2-20
商业级 0°C~+70°C
典型场景：标准企业机房 / 室内单向监控 / 楼宇单向数据采集
商业级 0°C~+70°C
典型场景：标准企业机房 / 室内单向监控 / 楼宇单向数据采集
FTTR-R13L2-20I
工业级 -40°C~+80°C
典型场景：工厂自动化 / 电力控制 / 严苛工业环境 / 户外机箱
工业级 -40°C~+80°C
典型场景：工厂自动化 / 电力控制 / 严苛工业环境 / 户外机箱
核心特性（Features）
✓ SC/FC/ST 多种光接口可选 + 尾纤型
✓ 单收设计，单向光传输（封装预留发射管脚）
✓ +3.3V 或 +5V 双电压供电
✓ 接口电平兼容 TTL 和 CMOS
✓ 标准 1×9 单列直插 9 引脚封装
✓ 发射器件为 1310nm MQW FP LD（封装预留）
✓ 极低功耗设计，< 6mA
✓ 传输速率 DC ~ 10Mbps（速率可选）
✓ 接收灵敏度 ≤ -20dBm
✓ SD 信号检测（Signal Detect）功能
典型应用（Applications）
- 工业控制 RS232/RS485/RS422 光纤传输：抗电磁干扰单向通信
- DC ~ 10Mbps 工业控制：低速单向数据采集
- 电力控制：变电站单向监控、配电自动化
- 其他单向光纤传输：监控链路、单向数据采集
- 工业级单向通信：工厂自动化、SCADA 监控
产品描述（Description）
FTTR-R13L2-20xx 是一款 10Mbps 单模单收光模块 1×9 Transceiver，专为 单向光纤传输 场景设计。光口采用 SC/FC/ST 多种可选，外加 尾纤型，覆盖绝大多数工业控制光通信场景。
本模块采用 1310nm MQW FP LD 发射器（封装预留发射管脚用于兼容 1×9 标准）+ PIN 光电探测器，可在 9/125μm SMF 单模光纤 上实现 最远 20km 的单向光纤传输。
模块支持 +3.3V 或 +5V 双电压供电，输出数据信号为 TTL/LVTTL 兼容电平，兼容标准 CMOS 电平，极易与单片机/FPGA 集成。模块提供 SD（Signal Detect）信号检测输出，可实时检测接收链路状态。
模块采用 标准 1×9 单列直插 9 引脚封装，可直接替代市场上 1×9 单收模块。封装内预留发射管脚（TD/TXP/VCCT/GNDT）以兼容 1×9 行业标准，但 datasheet 标注为 单收（Single Mode Receipt） 设计，实际使用仅启用接收方向。
💡 重要设计说明：虽然 FTTR-R13L2-20xx 命名上属于”Receipt（单收）”产品，封装仍预留发射端管脚（TD/TXP/VCCT/GNDT）以兼容标准 1×9 引脚排列。这种设计允许客户根据实际需求，将模块作为单收使用（推荐），或通过预留管脚扩展为收发一体应用（需自行加装发射驱动电路）。
极限值（Absolute Maximum Ratings）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 最大值（Max） | 单位（Unit） | 备注（Note） |
|---|---|---|---|---|---|
| 工作电压 +3.3V 版本（Supply Voltage +3.3V） | Vcc | 0 | +3.5 | V | +3.3V 电源版本 |
| 工作电压 +5V 版本（Supply Voltage +5V） | Vcc | 0 | +6 | V | +5V 电源版本 |
| 储存温度（Storage Temperature） | Ts | -40 | +85 | ℃ | – |
| 相对湿度（Relative Humidity） | RH | 5 | 95 | % | – |
| 引线焊接温度（Lead soldering temperature） | T | – | 260 | ℃ | 10 秒 |
| 引线焊接时间（Lead Wire Soldering Time） | t | – | 10 | S | 260°C 下 |
⚠ 注意：超出最大绝对额定值的应力可能导致模块永久损坏。
推荐使用环境（Recommended Operating Environment）
| 参数（Parameter） | 标志（Symbol） | 最小（Min） | 典型（Typ） | 最大（Max） | 单位（Unit） |
|---|---|---|---|---|---|
| 工作温度 – 工业级（Operating Temperature Industrial） | Tc | -40 | – | +85 | ℃ |
| 工作温度 – 商业级（Operating Temperature Commercial） | Tc | 0 | – | +70 | ℃ |
| 供电电压 +3.3V 版本（Supply Voltage +3.3V） | Vcc | 3.15 | 3.3 | 3.45 | V |
| 供电电压 +5V 版本（Supply Voltage +5V） | Vcc | 4.75 | 5 | 5.25 | V |
| 供电电流（Supply Current） | Icc | – | – | 6 | mA |
| 速率（Data rate） | B | DC | – | 10 | Mbps |
技术指标（Specifications）
接收器部分（Receiver Section，T=25°C, Vcc=+3.3V 或 +5V）
| 参数（Parameter） | 符号（Symbol） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） | 备注（Notes） |
|---|---|---|---|---|---|---|
| 光学部分（Optical） | ||||||
| 波长范围（Wavelength Range） | λ | 1100 | – | 1610 | nm | 宽谱接收 |
| 接收灵敏度（Receiver Sensitivity） | Sen | – | – | -20 | dBm | 20km SMF |
| 最大输入光功率（饱和）（MAX. Input Power Saturation） | Pmax | -3 | – | – | dBm | 过载保护 |
| 信号检测告警电平（Signal Detect Assert Level） | Pa(SD H-L) | – | – | -20 | dBm | SD 从高到低告警 |
| 信号检测解除告警电平（Signal Detect Deassert Level） | Pd(SD L-H) | -25 | – | – | dBm | SD 从低到高解除 |
| 信号检测迟滞（Signal Detect Hysteresis） | Phys | – | 1 | – | dB | 1dB 典型迟滞 |
| 工作电流（Operating Current） | Icc | – | 6 | – | mA | 极低功耗 |
| 数据输出电平（Data Outputs） | – | TTL/LVTTL | 3.3V/5V 双兼容 | |||
| 告警输出（Alarm Output） | – | TTL/LVTTL（SD 引脚） | 信号检测 | |||
| 电气部分（Electrical） | ||||||
| 数据输出低电平（Data Output Low Voltage） | VL | – | – | 0.7 | V | IOL=1.6mA |
| 数据输出高电平 +3.3V 版本（Data Output High Voltage +3.3V） | VH | 3 | – | VCC | V | 3.3V 电源 |
| 数据输出高电平 +5V 版本（Data Output High Voltage +5V） | VH | 4.5 | – | VCC | V | 5V 电源 |
Notes:
- 光功率注入 9/125μm SMF 单模光纤。
- 最大输出光功率符合 IEEE 802.3z 规范，Class 1 激光安全。
- 输出功率和灵敏度值可根据需求定制。
速率、灵敏度与传输距离（Data Rate, Sensitivity, Distance）
| 型号（P/N） | 速率（Data Rate） | 灵敏度（Sen, dBm） | 传输距离（Distance） |
|---|---|---|---|
| FTTR-R13L2-20xx | 10Mb/s | ≤ -20 | 20km |

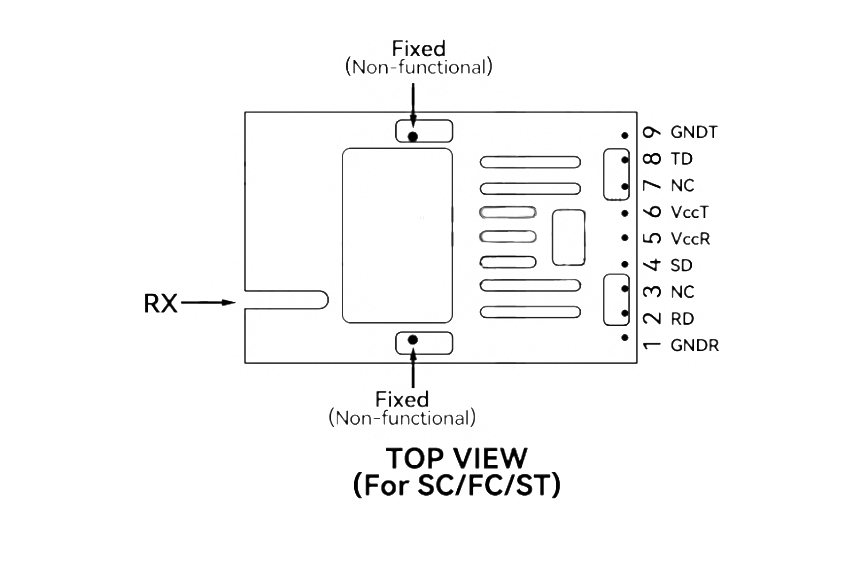

管脚定义（Pin Connections）
1×9 单收模块顶视引脚定义（SC/FC/ST 三种接口通用布局，左侧 RX 端口 + 9 引脚顶视排列）
| 管脚（Pin） | 管脚名称（Name） | 电平（Level） | 说明（Description） |
|---|---|---|---|
| 1 | GNDR | – | 接收部分接地脚（Signal ground for Receiver） |
| 2 | RD | TTL/LVTTL | 接收部分数据输出（Data output of receiver section） |
| 3 | NC | – | 不接（No connect） |
| 4 | SD | TTL/LVTTL | 接收部分无光告警（Signal Detect） |
| 5 | VccR | – | 接收部分正电源（Power supply for receiver） |
| 6 | VccT | – | 发射部分正电源（封装预留，本单收模块不接） |
| 7 | NC | – | 不接（No connect） |
| 8 | TD | TTL/LVTTL | 发射部分数据输入（封装预留，本单收模块不接） |
| 9 | GNDT | – | 发射部分接地（封装预留，本单收模块不接） |
💡 引脚功能说明：实际使用单收功能时，仅需连接 GNDR(1)、RD(2)、SD(4)、VccR(5) 四个引脚即可工作。VccT(6)、TD(8)、GNDT(9) 是封装预留以兼容标准 1×9 引脚排列，单收场景无需连接。NC(3, 7) 为空脚。

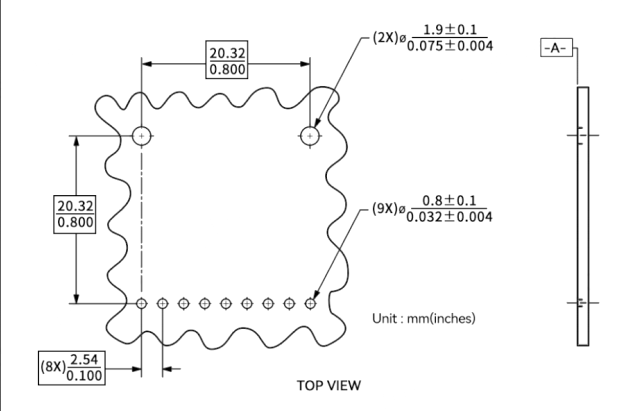

推荐 PCB 孔位布局（Recommended Board Layout Hole Pattern）
推荐 PCB 孔位布局（俯视 TOP VIEW：顶部 2 定位孔 + 底部 9 功能孔；A 向侧视：薄板结构）
| 孔类别（Type） | 数量（Qty） | 直径（Diameter） | 位置（Position） |
|---|---|---|---|
| 大孔（定位孔） | 2 | Ø1.9 ± 0.1 mm / 0.075 ± 0.004 inch | 水平中心距 20.32 mm / 0.800 inch |
| 小孔（功能孔） | 9 | Ø0.8 ± 0.1 mm / 0.032 ± 0.004 inch | 相邻中心间距 2.54 mm / 0.100 inch（共 8 段） |
| 纵向定位 | 顶部左侧孔与底部最左侧孔的垂直中心距 20.32 mm / 0.800 inch | ||

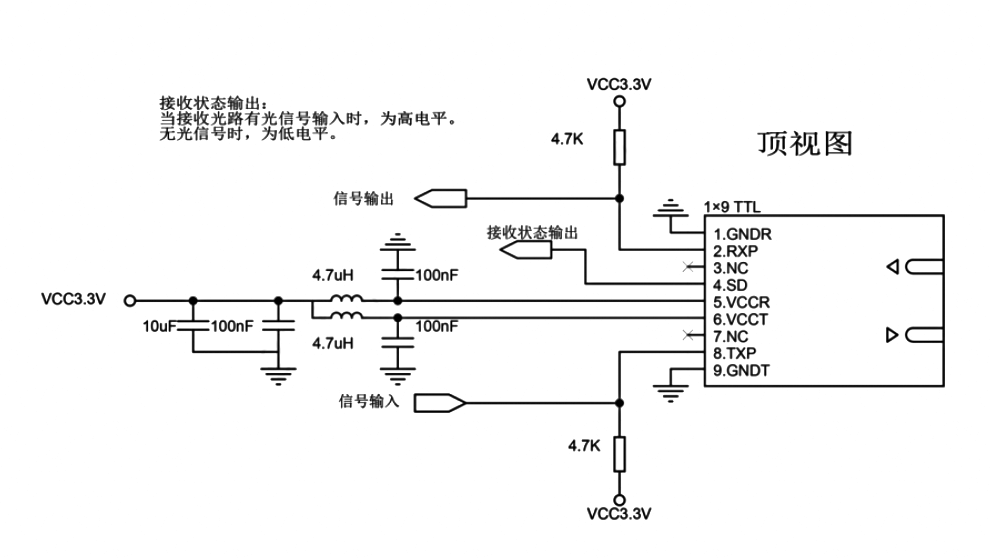

接口电路（Interface Circuit）
1×9 TTL 光模块外围应用参考电路（3.3V 供电完整设计：电源滤波 + 信号传输 + 接收状态检测）
外围应用电路设计要点
1. 电源滤波电路（双路独立供电）
- 输入电源为 VCC3.3V，并联 10μF 大容量滤波电容 + 100nF 高频去耦电容接地
- 供电分为两路，分别通过 4.7μH 磁珠/电感给模块 VccR(5) 和 VccT(6) 引脚供电
- 每路供电引脚额外并联 100nF 去耦电容接地，进一步降低电源噪声
2. 信号传输电路（AC 耦合数据通路）
- 接收信号输出：从模块 RD(2) 引脚引出，对外输出光信号转换后的 TTL 电信号
- 发射信号输入：本单收模块无需使用，仅需 NC（不接）即可
- 模块的 GNDR(1)、GNDT(9) 引脚直接接地处理
3. 接收状态检测电路（SD 信号）
- 模块 SD(4) 引脚为接收状态输出端口，外接 4.7K 上拉电阻到 VCC3.3V
- 接收光路有光信号输入时，该引脚输出高电平
- 无输入光信号时，该引脚输出低电平
符合标准（Regulatory Compliance）
| 特性（Feature） | 参考标准（Reference） | 性能（Performance） |
|---|---|---|
| 静电放电（ESD to the Electrical Pins） | MIL-STD-883E Method 3015.7 | Class 1（>1000V） |
| 静电放电（ESD Immunity） | IEC 61000-4-2 / GR-1089-CORE | 兼容标准 |
| 电磁干扰（EMI） | FCC Part 15 Class B / EN55022 Class B (CISPR 22B) / VCCI Class B | 兼容标准 |
| 激光眼安全（Laser Eye Safety） | FDA 21CFR 1040.10, 1040.11 / EN60950 / EN (IEC) 60825-1, 2 | 兼容 Class 1 激光产品 |
外形尺寸及接口定义（Dimension and Optical Interface）

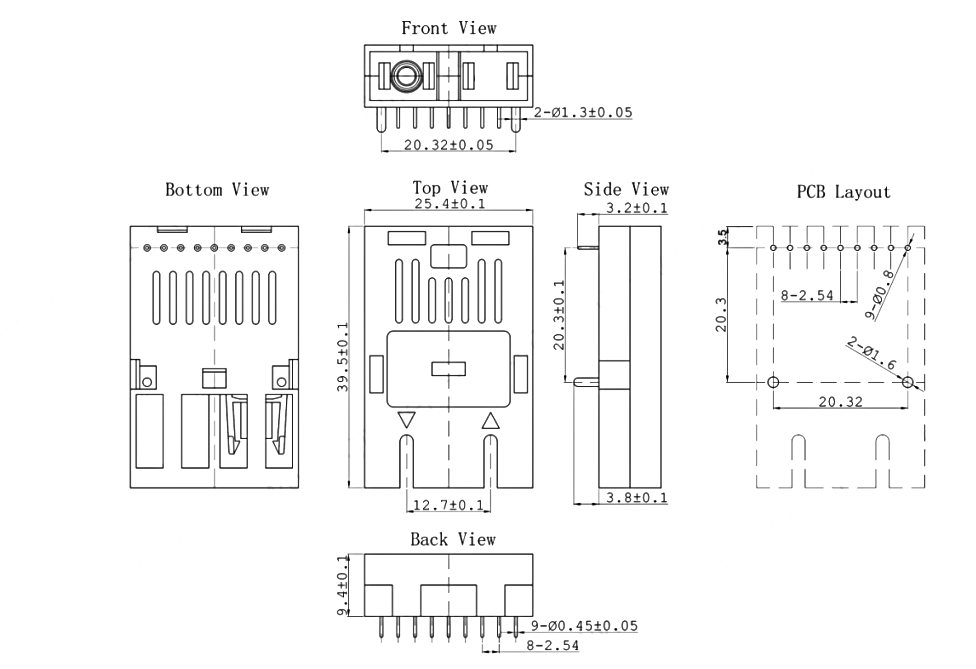

1. 单模单收 SC 型接口（Receipt fiber SC optical interface）
单模单收 SC 型接口 1×9 单收模块机械尺寸图（多视角 + PCB 焊盘设计）
SC 型接口关键尺寸：
| 视图（View） | 关键参数（Key Parameter） |
|---|---|
| 正视图（Front View） | 底部插针总跨度 20.32±0.05mm，两端 2 根固定插针 Ø1.3±0.05mm |
| 顶视图（Top View） | 总长度 39.5±0.1mm，总宽度 25.4±0.1mm，底部定位卡槽间距 12.7±0.1mm |
| 侧视图（Side View） | 总高度 20.3±0.1mm，顶部突出 3.2±0.1mm，底部插针外露 3.8±0.1mm |
| 后视图（Back View） | 背部高度 9.4±0.1mm，9 根插针 Ø0.45±0.05mm，相邻间距 2.54mm |
| PCB Layout | 9 个 Ø0.8mm 信号孔，2 个 Ø1.6mm 固定孔（中心距 20.32mm） |
2. 单模单收 FC 型接口（工业级，Receipt fiber FC optical interface Industrial Grade）

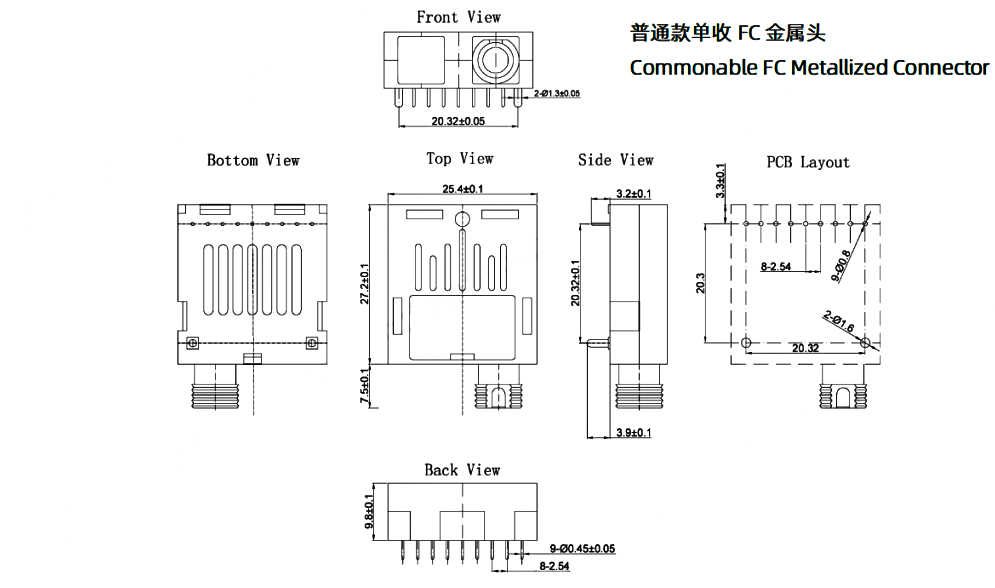

普通款单收 FC 金属头（Commonable FC Metallized Connector）
普通款单收 FC 金属头工程图纸（多视图：前视 + 底视 + 顶视 + 侧视 + 后视 + PCB Layout）
| 视图（View） | 关键参数（Key Parameter） |
|---|---|
| 正视图（Front View） | 引脚总跨度 20.32±0.05mm，2 定位插脚 Ø1.3±0.05mm |
| 顶视图（Top View） | 总长度 25.4±0.1mm，主体高度 27.2±0.1mm，FC 螺纹接口突出 7.5±0.1mm |
| 侧视图（Side View） | 总高度 20.32±0.1mm，顶部突出 3.2±0.1mm，FC 螺纹接口突出 3.9±0.1mm |
| 后视图（Back View） | 背部高度 9.8±0.1mm，9 根插针 Ø0.45±0.05mm，相邻间距 2.54mm（8 段） |
| PCB Layout | 9 个 Ø0.8mm 信号过孔，2 个 Ø1.6mm 定位孔（中心距 20.32mm） |

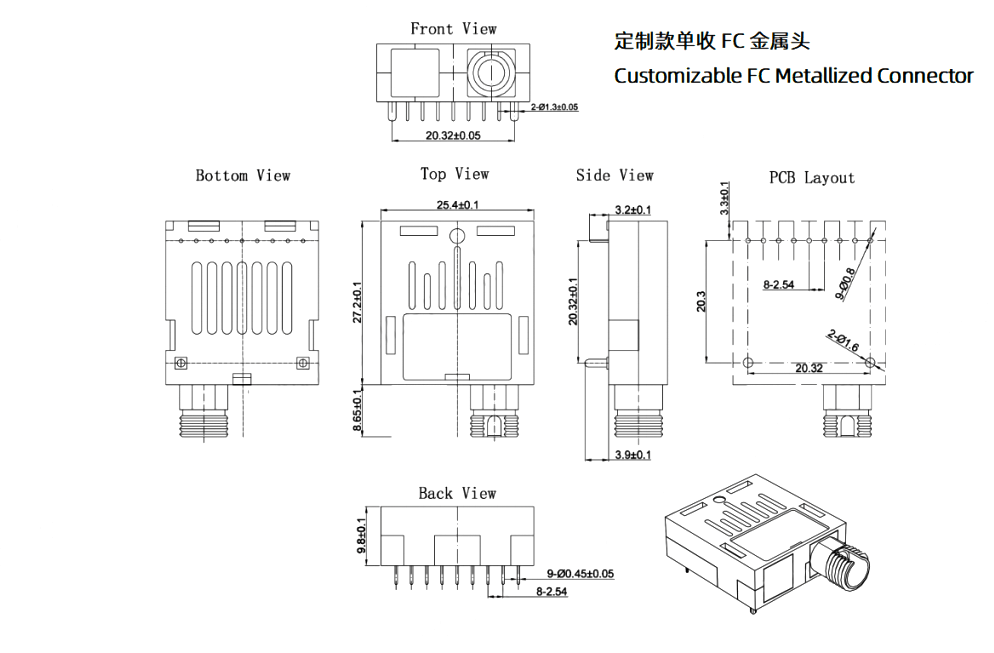

定制款单收 FC 金属头（Customizable FC Metallized Connector）
定制款单收 FC 金属头工程图纸（多视图 + 3D 立体示意）
| 视图（View） | 关键参数（Key Parameter） |
|---|---|
| 正视图（Front View） | 总宽度 20.32±0.05mm，固定孔 2-Ø1.3±0.05mm |
| 顶视图（Top View） | 总长度 25.4±0.1mm，总宽度 27.2±0.1mm，FC 接口突出 8.65±0.1mm |
| 侧视图（Side View） | 总高度 20.32±0.1mm，顶部突出 3.2±0.1mm，FC 螺纹段长度 3.9±0.1mm |
| 后视图（Back View） | 总高度 9.8±0.1mm，9 根插针 Ø0.45±0.05mm，引脚间距 2.54mm（8-2.54） |
| PCB Layout | 封装总宽度 20.32，高度预留 20.3mm，9 个 Ø0.8mm 信号孔，2 个 Ø1.6mm 定位孔 |
3. 单模单收 ST 型接口（工业级，Receipt fiber ST optical interface Industrial Grade）

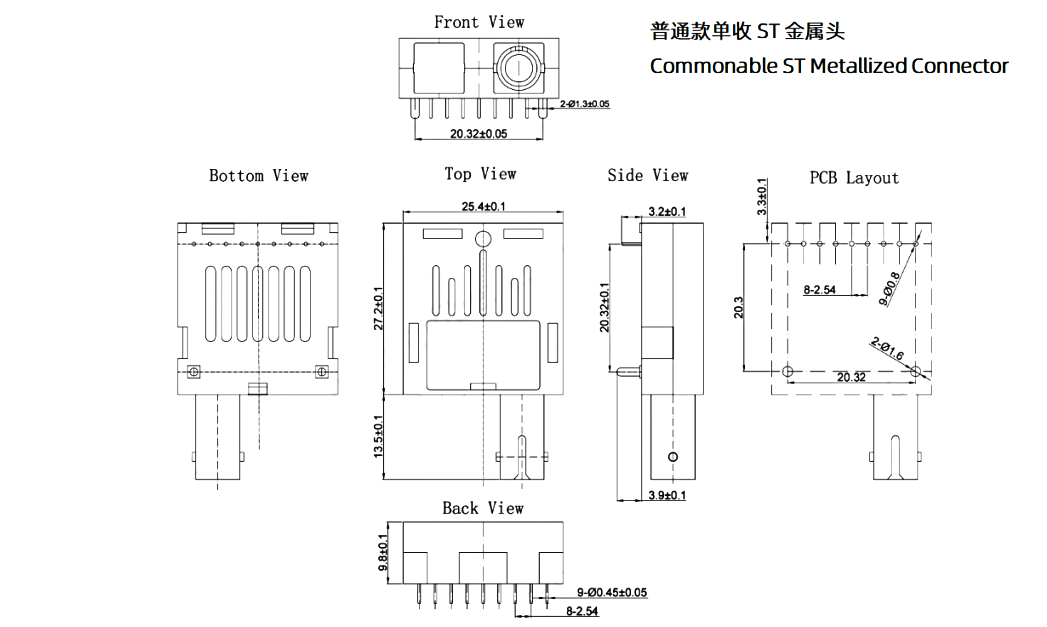

普通款单收 ST 金属头（Commonable ST Metallized Connector）
普通款单收 ST 金属头工程图纸（多视图：前视 + 底视 + 顶视 + 后视 + 侧视 + PCB Layout）
| 视图（View） | 关键参数（Key Parameter） |
|---|---|
| 正视图（Front View） | 插针总宽度 20.32±0.05mm，2 固定插针 Ø1.3±0.05mm |
| 顶视图（Top View） | 总长度 25.4±0.1mm，主体高度 27.2±0.1mm，接口插接段 13.5±0.1mm |
| 侧视图（Side View） | 总厚度 20.32±0.1mm，顶部突出 3.2±0.1mm，底部插针伸出 3.9±0.1mm |
| 后视图（Back View） | 背板总高度 9.8±0.1mm，9 根插针 Ø0.45±0.05mm，相邻间距 2.54mm（8-2.54） |
| PCB Layout | 9 个 Ø0.8mm 信号焊盘，2 个 Ø1.6mm 定位焊盘，中心距 20.32mm |

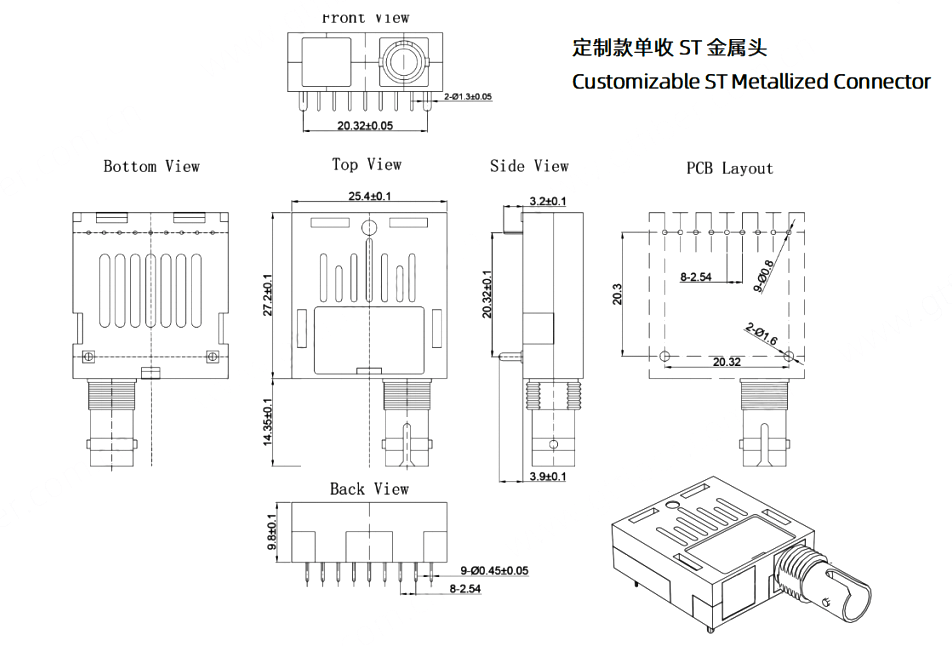

定制款单收 ST 金属头（Customizable ST Metallized Connector）
定制款单收 ST 金属头工程图纸（多视图 + 3D 立体示意）
| 视图（View） | 关键参数（Key Parameter） |
|---|---|
| 正视图（Front View） | 正面总宽度 20.32±0.05mm，2 插针 Ø1.3±0.05mm |
| 顶视图（Top View） | 顶面总长度 25.4±0.1mm，主体总高度（含 ST 接头）27.2±0.1mm，ST 接头突出 14.35±0.1mm |
| 侧视图（Side View） | 主体高度 20.32±0.1mm，主体厚度 3.2±0.1mm，底部插针突出 3.9±0.1mm |
| 后视图（Back View） | 背部高度 9.8±0.1mm，9 根插针 Ø0.45±0.05mm，引脚中心间距 2.54mm（8 段） |
| PCB Layout | 9 个 Ø0.8mm 信号过孔（间距 2.54mm），2 个 Ø1.6mm 固定孔（中心距 20.32mm），布局总高度 20.3mm |
订购信息（Ordering Information）
| 型号（Part Number） | 产品描述（Product Description） |
|---|---|
| FTTR-R13L2-20 | 1×9 Transceiver, Single Mode Receipt, 1310nm, 10Mb/s, 20km, 0°C~+70°C |
| FTTR-R13L2-20I | 1×9 Transceiver, Single Mode Receipt, 1310nm, 10Mb/s, 20km, -40°C~+80°C |
典型应用场景
- 工业控制 RS232/RS485/RS422 光纤传输：抗电磁干扰单向通信，替代传统电缆
- DC ~ 10Mbps 工业控制：低速单向数据采集、PLC 通信
- 电力控制：变电站单向监控、配电自动化、配电柜通信
- 轨道交通信号：地铁、高铁单向通信系统
- 监控链路：单向视频/数据/控制信号光纤传输
- 单向数据采集：传感器集中采集、远程监控
- 工厂自动化：SCADA 系统、DCS 分布式控制
- 军政专网：单向安全通信链路
- 室外恶劣环境：-40~+80°C 宽温工作
产品优势总结
- ✅ 10Mbps 单收设计，专为单向光纤传输场景优化
- ✅ SC/FC/ST 三种光接口 可选（普通款 + 定制款金属头），覆盖工业现场绝大多数连接需求
- ✅ +3.3V 或 +5V 双电压供电，兼容新旧两代电子系统
- ✅ TTL/LVTTL 数据输出 兼容 CMOS 电平，极易与单片机/FPGA 集成
- ✅ 极低功耗设计，< 6mA，适合电池供电或低功耗场景
- ✅ DC ~ 10Mbps 速率可选，从直流到 10Mbps 全段覆盖
- ✅ 1310nm MQW FP LD 发射器，封装预留兼容标准 1×9 引脚
- ✅ SD 信号检测（Signal Detect），实时监控接收链路状态
- ✅ 标准 1×9 单列直插 9 引脚封装，可直接替代市场上 1×9 单收模块
- ✅ 2 档温度 SKU：商业级 0~70°C / 工业级 -40~80°C
- ✅ Class 1 激光产品，FDA 21CFR + IEC/EN 60825-1 双重安全标准
- ✅ MIL-STD-883E Class 1 ESD，>1000V 静电防护
- ✅ OEM/ODM 定制服务，可定制外壳/标签/包装/接口类型
