The JYSK2M12ND Series 12-Core M12 Circular Multi-mode OM3 Armored Fiber Optic Cable Assembly V3.06 is a high-density multi-core fiber optic cable assembly with M12 circular connector and armored multi-mode OM3 cable manufactured by F-tone Networks（北亿纤通）. The JYSK2M12ND-12FC-MIV0.9K-L1 cable assembly features JYSK2M12ND connector on left end and 12 × FC connectors on right end, with 3mm 12-core multi-mode OM3 armored cable, 1 meter total length, 0.3 meter branch length. Multi-mode OM3 fiber with Operating wavelength 850nm & 1300nm. Insertion loss JYS ≤0.5dB / FC ≤0.2dB. 500 mating cycles. Working temperature -45°C ~ +85°C, Storage temperature -55°C ~ +85°C. Vibration 10-55Hz, 0.75mm constant displacement. Shock 30g half-sine wave, 40ms pulse duration. Salt spray 500h. 8 main applications: Industrial Ethernet + Multi-channel Communication + High-density Cabling + Data Center + Telecommunications + Broadcast + Military/Defense + Outdoor/Harsh Environment.
🔬 关键差异化亮点：F-tone 首款”12芯 M12圆形”多芯光缆组件
🔄 F-tone 圆形光缆组件产品线 2 SKU 对比（J599MT vs JYSK2M12ND）
| 维度 | J599MT/26KA48B2N 系列（ID 21150） | JYSK2M12ND 系列（本篇 V3.06） |
|---|---|---|
| 类型 | 48芯军标圆形光缆组件（MT插芯 26#壳体 5键位） | 12芯 M12圆形多芯光缆组件 |
| 左端连接器 | J599MT 26# 圆形 5键位 MT插芯 | JYSK2M12ND M12 圆形插头 |
| 右端连接器 | J599MT 26# 圆形 5键位 MT插芯 | 12 × FC 插头 |
| 芯数 | 48芯 | 12芯 |
| 插芯 | MT插芯（多芯一体） | 单芯 FC × 12 |
| 壳体 | 26# 不锈钢 5键位 | M12 圆形 |
| 光缆 | 军用级预制光缆 | 3mm 多模 OM3 铠装 |
| 模式 | 单模/多模可选 | 多模 OM3 |
| 工作温度 | 军标级宽温 | -45~+85°C |
| 应用 | 军用+航空+舰船+极端环境 | 工业以太网+多通道通信+高密度布线 |
1. 型号说明（Model Number Description）
JYSK2M12ND-12FC-MIV0.9K-L1
型号说明：
- 左端：JYSK2M12ND 插头（M12 圆形插头）
- 右端：12 只 FC 插头（FC/UPC）
- 光缆：3mm 十二芯多模 OM3 铠装光缆
- 光缆长度：1 米
- 分支长度：0.3 米

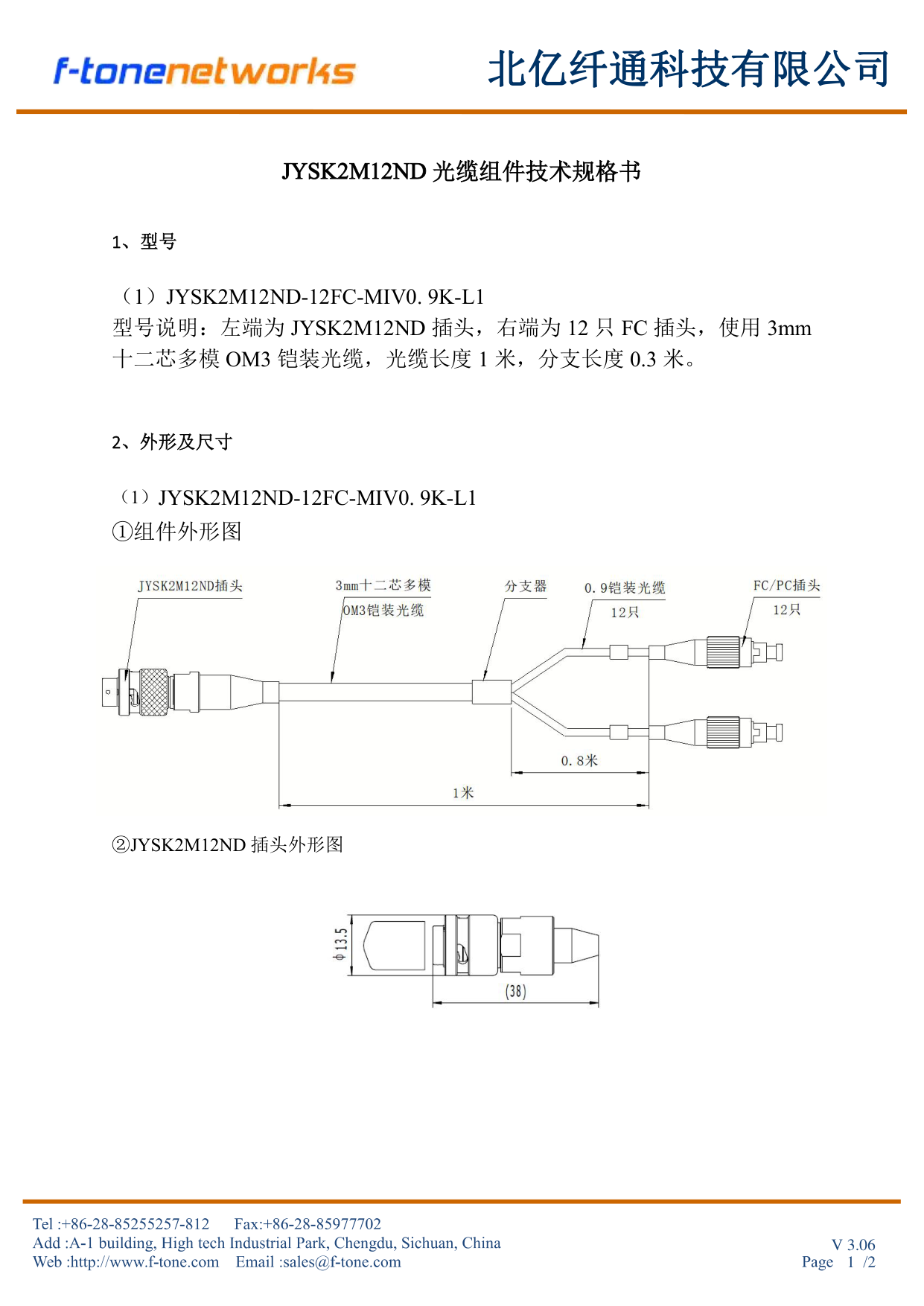

2. 外形及尺寸（Outline & Dimensions）
JYSK2M12ND-12FC-MIV0.9K-L1 光缆组件外形图展示了左端 JYSK2M12ND 圆形 M12 插头、光缆主干（3mm 12 芯多模 OM3 铠装光缆 1 米）、分支结构（0.3 米）、右端 12 只 FC 插头的整体布局。
JYSK2M12ND 插头外形图展示了圆形 M12 插头的具体结构、连接螺纹、密封结构。

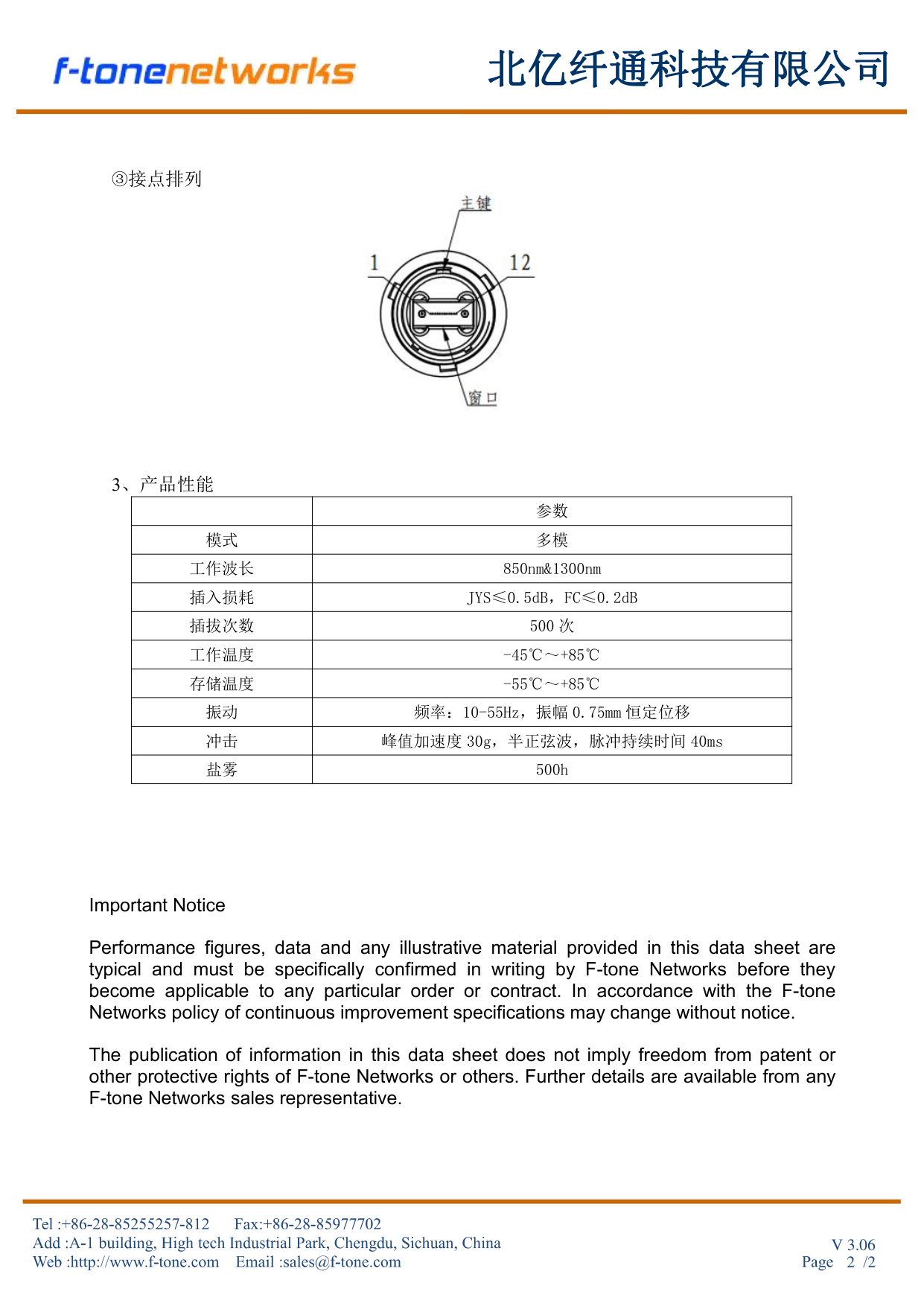

3. 接点排列（Pinout）
JYSK2M12ND M12 圆形插头接点排列定义 12 个光纤通道的物理对应关系（输入/输出光纤与 12 芯光缆的精确对应关系）。
4. 产品性能（Product Performance）
4.1 光学性能（Optical Performance）
| 参数 | 符号 | 条件 | 典型值 | 单位 |
|---|---|---|---|---|
| 模式 | — | — | 多模 OM3 | — |
| 工作波长 | λ | — | 850 & 1300 | nm |
| 插入损耗 (JYSK2 端) | IL | JYS2M12ND 端 | ≤ 0.5 | dB |
| 插入损耗 (FC 端) | IL | FC 端 | ≤ 0.2 | dB |
- JYSK2 端（多芯 M12 插头）插入损耗 ≤ 0.5dB
- FC 端（单芯 FC/UPC）插入损耗 ≤ 0.2dB
- 本产品为多模 OM3 50/125μm 纤芯，工作波长 850nm & 1300nm
4.2 机械性能（Mechanical Performance）
| 参数 | 条件 | 值 | 单位 |
|---|---|---|---|
| 插拔次数 | Mating Cycles | 500 | 次 |
| 振动 | Vibration | 频率 10-55Hz，振幅 0.75mm 恒定位移 | — |
| 冲击 | Shock | 峰值加速度 30g，半正弦波，脉冲持续时间 40ms | — |
| 盐雾 | Salt Spray | 500h | 小时 |
- 插拔寿命 500 次，满足长期重复使用需求
- 振动 10-55Hz，振幅 0.75mm 恒定位移（适用于机柜内高振动场景）
- 冲击 30g 半正弦波 40ms（适用于工业机械冲击场景）
- 盐雾 500h（适用于海洋/盐雾环境）
4.3 环境性能（Environmental Performance）
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作温度 | TC | -45 | +85 | °C |
| 存储温度 | TSTG | -55 | +85 | °C |
5. 光缆结构（Cable Structure）
🔌 JYSK2M12ND-12FC-MIV0.9K-L1 关键结构
6. 应用场景（Typical Applications）
🚀 JYSK2M12ND 12芯 M12圆形多芯OM3铠装光缆组件 8 大典型应用
7. 注意事项及维护（Precautions & Maintenance）
- 🔸 光连接器清洁：使用前请用酒精棉清洁 FC/UPC 光连接器端面，不使用时请带好防尘帽
- 🔸 M12 圆形插头密封：JYSK2M12ND 圆形插头有密封结构，连接时请确认螺纹完全拧紧
- 🔸 分支处理：12 个 FC 分支各 0.3 米，请避免分支过度弯曲（最小弯曲半径 ≥ 30mm）
- 🔸 铠装光缆弯曲：3mm 铠装光缆最小弯曲半径 ≥ 60mm（动态）/ ≥ 30mm（静态）
- 🔸 温度范围：工作温度 -45~+85°C，存储温度 -55~+85°C
- 🔸 插拔寿命：本产品插拔寿命 500 次，请按规范操作避免过度插拔
- 🔸 环境测试：本产品已通过 10-55Hz 振动、30g 冲击、500h 盐雾测试
- 🔸 多模 OM3 纤芯：本产品为多模 OM3 50/125μm 纤芯，请勿与单模设备混用
