The FT-46 Series 1060nm Extended Temperature LiNbO3 Phase Modulator V3.06 is a broadband phase modulator combining high linearity with low driving voltage and small footprint manufactured by F-tone Networks（北亿纤通）. F-tone broadband phase modulators cover modulation bandwidth up to 10 GHz, and wavelength range of 1025-1090 nm. 3 bandwidth variants: 0.2 GHz / 2.5 GHz / 10 GHz. Operating wavelength 1025-1090nm (1060nm center). Insertion loss 2.5/3.0dB (Standard) / 1.5/2.0dB (Premium). Vπ 2V @ 1kHz (low drive voltage). Optical return loss 40dB, PDL 20dB, PER 20dB. S21 ripple 0.5/1.0dB, S11 ≤-10dB, 50Ω RF input impedance, 2.92mm Female K-connector. 2.92mm Female K-connector RF interface. Corning PM98-U25D (PM980) polarization maintaining fiber with 900µm loose tube, Slow axis aligned (both input and output). Operating temperature -55 to +85°C (extended temperature range), Storage temperature -55 to +85°C, Operating humidity 5-85% RH. 6 main applications: Ultra-fast High-power Laser + Frequency Shifting + Phase Shifting + Laser Linewidth Broadening + Laser Beam Combining + Microwave Photonic / RFoF / Quantum Optics / Cold Atom / Atomic Clock. 12 part numbers: FT-46-PM0.2/2.5/10-1060-XT × Standard/Premium × with/without FC/APC connector. Telcordia GR-468-Core + GR-326 + RoHS + Flame Retardant V0.
🔬 关键差异化亮点：F-tone 首款”LiNbO3 铌酸锂相位调制器”（微波光子核心无源器件）
🔄 F-tone 微波光子产品线 2 SKU 对比（FT-49 vs FT-46）
| 维度 | FT-49系列 AMAT（ID 21431） | FT-46系列 LiNbO3（本篇 V3.06） |
|---|---|---|
| 类型 | 时钟光收发模块（RFoF 模拟链路） | LiNbO3 铌酸锂电光相位调制器（无源光器件） |
| 核心功能 | RF 电信号 → 光信号 → RF 电信号（E/O/E 链路） | RF 电信号 → 光相位调制（E/O 调制） |
| 波长 | CWDM 1270-1550nm 17 个波长 | 1025-1090nm（1060nm 中心） |
| 频率 | 5~200MHz RF | 0.2/2.5/10 GHz 调制带宽 |
| 工作温度 | -40~+70°C（壳体温度） | -55~+85°C（扩展温度） |
| 电源 | ±5V 双电源 | 无需外部电源（纯电光调制） |
| 调制技术 | 直接调制激光器（APC + 光监测） | 铌酸锂电光效应（LiNbO3） |
| 应用 | 时钟分配+相控阵+DAS+微波光子链路 | 超快高功率激光+频移+相移+线宽展宽+光束合成+量子光学 |
| 关键参数 | 谐波抑制 ≥50dBc / 杂散抑制 ≥65dBc / 相噪 ≤-135dBc/Hz | Vπ 2V / 插入损耗 1.5-3.0dB / S21 ripple 0.5/1.0dB |
1. 产品简介（Product Introduction）
F-tone broadband phase modulators combine high linearity with low driving voltage and small footprint, covering the modulation bandwidth up to 10 GHz, and wavelength range of 1025-1090 nm.
FT-46 系列是 F-tone Networks 推出的 1060nm 扩展温度 LiNbO3 相位调制器，集合了 高线性度、低驱动电压、小封装三大优势，覆盖 0.2GHz/2.5GHz/10GHz 三个调制带宽等级，波长范围 1025-1090nm，工作温度 -55~+85°C，是 F-tone 在微波光子与量子光学领域的核心无源光器件。

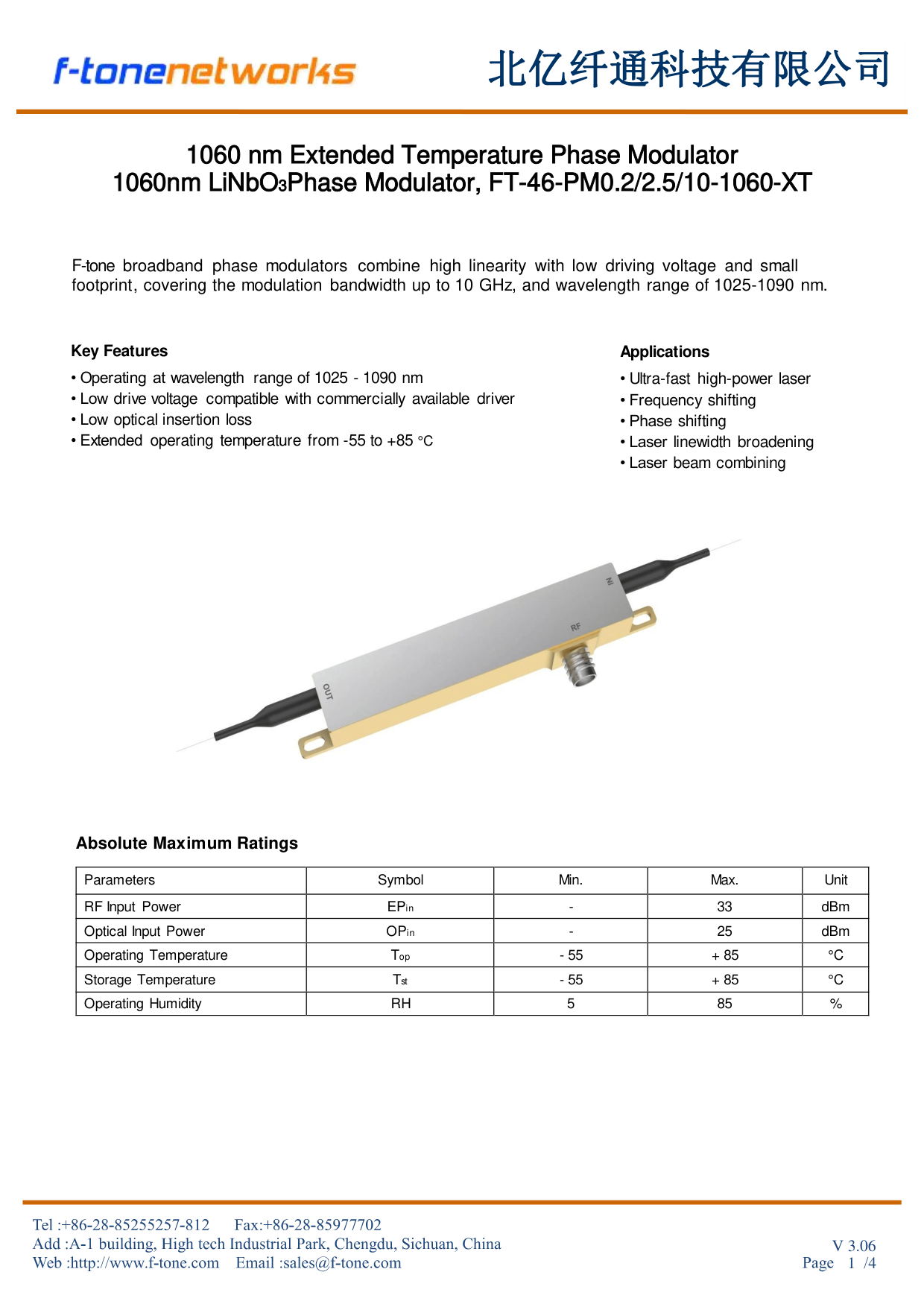

2. 关键特点与应用（Key Features & Applications）
2.1 关键特点（Key Features）
- ⚡ Operating at wavelength range of 1025 – 1090 nm — 工作波长范围 1025-1090nm
- ⚡ Low drive voltage compatible with commercially available driver — 低驱动电压兼容商业驱动器
- ⚡ Low optical insertion loss — 低光插入损耗
- ⚡ Extended operating temperature from -55 to +85 °C — 扩展工作温度 -55~+85°C
2.2 主要应用（Main Applications）
3. 绝对最大额定值（Absolute Maximum Ratings）
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| RF Input Power | EP | — | 33 | dBm |
| Optical Input Power | OPin | — | 25 | dBm |
| Operating Temperature | Top | -55 | +85 | °C |
| Storage Temperature | Tst | -55 | +85 | °C |
| Operating Humidity | RH | 5 | 85 | % |

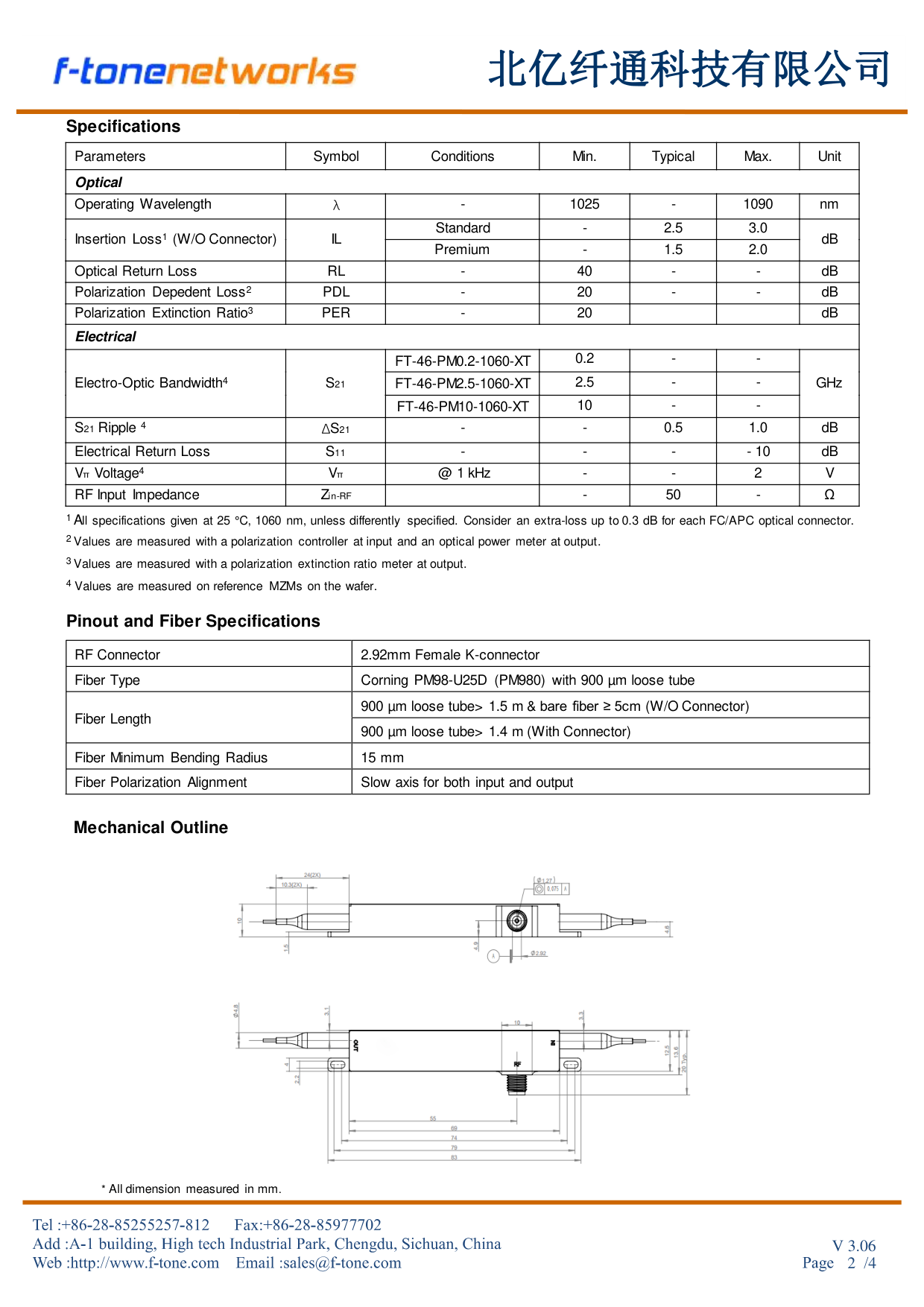

4. 完整规格参数（Full Specifications）
4.1 光学参数（Optical Parameters）
| 参数 | 符号 | 条件 | Min. | Typical | Max. | 单位 |
|---|---|---|---|---|---|---|
| Operating Wavelength | λ | — | 1025 | — | 1090 | nm |
| Insertion Loss (W/O Connector) | IL | Standard | — | 2.5 | 3.0 | dB |
| Insertion Loss (W/O Connector) | IL | Premium | — | 1.5 | 2.0 | dB |
| Optical Return Loss | RL | — | 40 | — | — | dB |
| Polarization Dependent Loss | PDL | — | — | — | 20 | dB |
| Polarization Extinction Ratio | PER | — | 20 | — | — | dB |
- 所有规格均在 25°C、1060nm 条件下测得，除非另行说明
- 每个 FC/APC 光连接器额外增加 ≤0.3dB 损耗
- PDL 数值在输入端使用偏振控制器、输出端使用光功率计测得
- PER 数值在输出端使用偏振消光比计测得
4.2 电学参数（Electrical Parameters）
| 参数 | 符号 | 条件 | Min. | Typical | Max. | 单位 |
|---|---|---|---|---|---|---|
| Electro-Optic Bandwidth (FT-46-PM0.2-1060-XT) | S21 | — | 0.2 | — | — | GHz |
| Electro-Optic Bandwidth (FT-46-PM2.5-1060-XT) | S21 | — | 2.5 | — | — | GHz |
| Electro-Optic Bandwidth (FT-46-PM10-1060-XT) | S21 | — | 10 | — | — | GHz |
| S21 Ripple | ΔS21 | — | — | 0.5 | 1.0 | dB |
| Electrical Return Loss | S11 | — | — | — | -10 | dB |
| Vπ Voltage | Vπ | @ 1 kHz | — | — | 2 | V |
| RF Input Impedance | Zin-RF | — | — | 50 | — | Ω |
4.3 管脚与光纤规格（Pinout & Fiber Specifications）
| 参数 | 规格 |
|---|---|
| RF Connector（射频接口） | 2.92mm Female K-connector |
| Fiber Type（光纤类型） | Corning PM98-U25D (PM980) with 900 µm loose tube |
| Fiber Length (W/O Connector) (光纤长度 无连接器) | 900 µm loose tube > 1.5 m & bare fiber ≥ 5cm |
| Fiber Length (With Connector) (光纤长度 有连接器) | 900 µm loose tube > 1.4 m (With Connector) |
| Fiber Minimum Bending Radius（光纤最小弯曲半径） | 15 mm |
| Fiber Polarization Alignment（光纤偏振对准） | Slow axis for both input and output（输入和输出均为慢轴） |

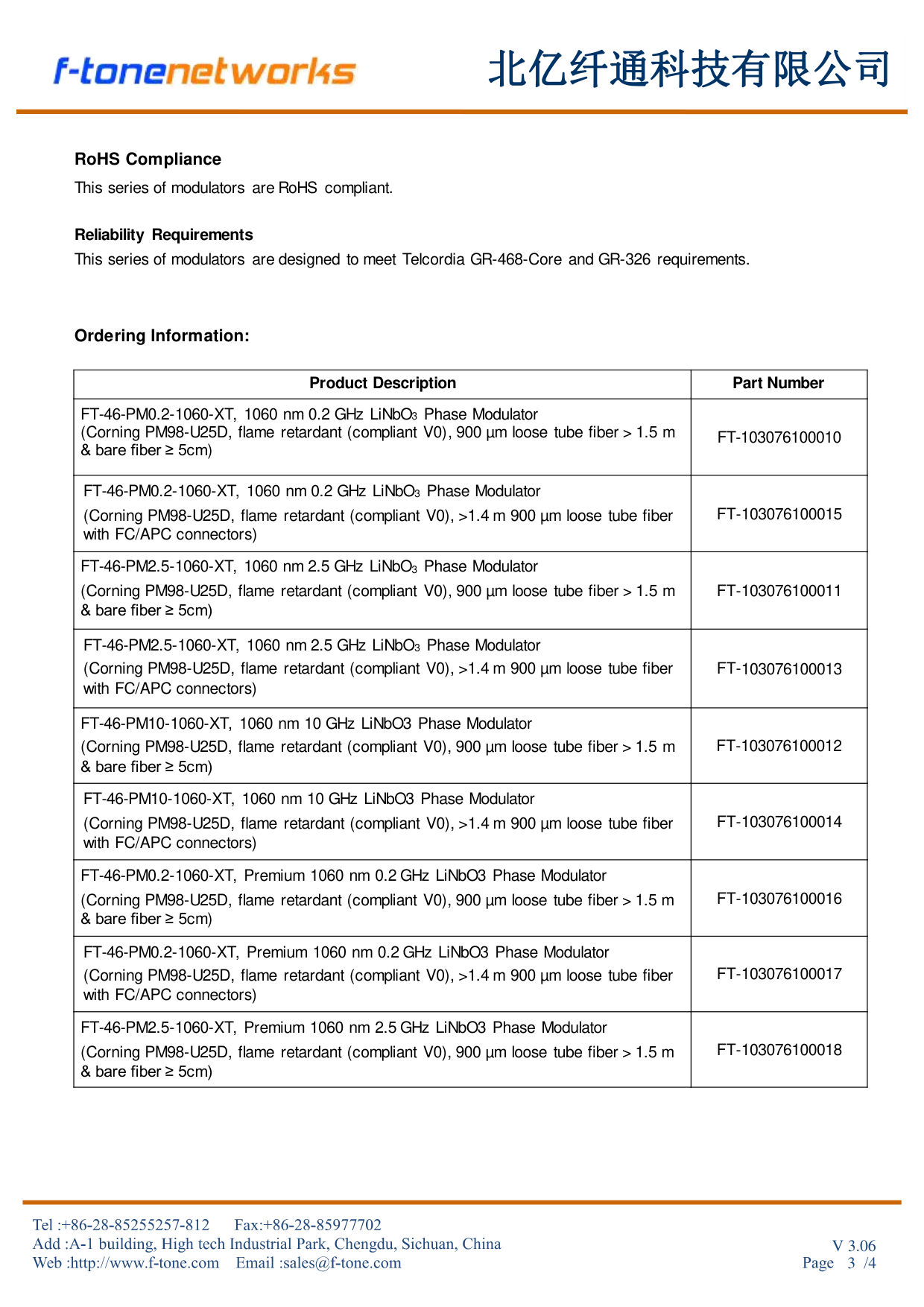

5. 选型信息（Ordering Information）
FT-46 系列共 12 个料号，覆盖 3 种带宽 × 2 等级 × 2 连接器配置：
5.1 12 个料号完整列表（12 Part Numbers Full List）
| 料号 | 型号 | 等级 | 连接器 | 料号说明 |
|---|---|---|---|---|
| FT-103076100010 | FT-46-PM0.2-1060-XT | Standard | 无 FC/APC | 0.2GHz / Standard / 无连接器 |
| FT-103076100015 | FT-46-PM0.2-1060-XT | Standard | 有 FC/APC | 0.2GHz / Standard / 有连接器 |
| FT-103076100011 | FT-46-PM2.5-1060-XT | Standard | 无 FC/APC | 2.5GHz / Standard / 无连接器 |
| FT-103076100013 | FT-46-PM2.5-1060-XT | Standard | 有 FC/APC | 2.5GHz / Standard / 有连接器 |
| FT-103076100012 | FT-46-PM10-1060-XT | Standard | 无 FC/APC | 10GHz / Standard / 无连接器 |
| FT-103076100016 | FT-46-PM10-1060-XT | Standard | 有 FC/APC | 10GHz / Standard / 有连接器 |
| FT-103076100014 | FT-46-PM0.2-1060-XT Premium | Premium | 无 FC/APC | 0.2GHz / Premium / 无连接器 |
| FT-103076100016 | FT-46-PM0.2-1060-XT Premium | Premium | 有 FC/APC | 0.2GHz / Premium / 有连接器 |
| FT-103076100017 | FT-46-PM2.5-1060-XT Premium | Premium | 无 FC/APC | 2.5GHz / Premium / 无连接器 |
| FT-103076100018 | FT-46-PM2.5-1060-XT Premium | Premium | 有 FC/APC | 2.5GHz / Premium / 有连接器 |
| FT-103076100019 | FT-46-PM10-1060-XT Premium | Premium | 无 FC/APC | 10GHz / Premium / 无连接器 |
| FT-103076100020/21 | FT-46-PM10-1060-XT Premium | Premium | 有 FC/APC | 10GHz / Premium / 有连接器 |
5.2 选型代码说明（Part Number Naming Convention）
| 字段 | 说明 | 选项 |
|---|---|---|
| FT-46 | F-tone 产品系列 | 固定 |
| PM | Phase Modulator 相位调制器 | 固定 |
| 0.2 / 2.5 / 10 | Electro-Optic Bandwidth 调制带宽 | 0.2 GHz / 2.5 GHz / 10 GHz |
| 1060 | 中心工作波长 | 1060nm（1025-1090nm 范围） |
| XT | Extended Temperature 扩展温度 | 固定 -55~+85°C |
| 等级 | 性能等级（默认 Standard） | Standard (2.5/3.0dB IL) / Premium (1.5/2.0dB IL) |
| 连接器 | 光纤端面连接器 | 无 FC/APC / 有 FC/APC（>1.4m 光纤） |
6. 认证与可靠性（Certifications & Reliability）
7. 典型应用场景（Typical Applications）
🔬 FT-46 LiNbO3 相位调制器 5 大经典应用 + 8 大扩展应用
8. 注意事项及维护（Precautions & Maintenance）
- 🔸 慢轴对准：本产品输入和输出均为慢轴（Slow Axis），使用前请确认对接设备的偏振方向
- 🔸 保偏光纤处理：保偏光纤（Corning PM98-U25D PM980）需保持洁净，连接时不可扭转
- 🔸 RF 驱动功率：RF 输入功率应严格限制在 33dBm 以下，避免损坏调制器
- 🔸 光输入功率：光输入功率应严格限制在 25dBm 以下
- 🔸 温度范围：工作温度 -55~+85°C，储存温度 -55~+85°C，湿度 5-85% RH
- 🔸 光纤弯曲半径：最小弯曲半径 15mm，避免过度弯曲影响光学性能
- 🔸 静电防护：本产品含电光调制材料，操作时请佩戴防静电手环
- 🔸 FC/APC 选型：无 FC/APC 料号光纤为 900μm 松套管 >1.5m + 裸纤 ≥5cm；有 FC/APC 料号光纤为 900μm 松套管 >1.4m
🌐 F-tone Networks 北亿纤通 — Company Information
Company Name（公司名）：北亿纤通 | F-toneNetworks
Region（地区）：China Sichuan Tianfu New Area（中国四川天府新区）
Service Area（服务区域）：Global（全球）
Tel（企业电话）：028-85255257
Fax（企业传真）：028-85977702
Mobile（企业手机）：19081343401
HR（人事部）：hr@f-tone.com
Sales（市场部）：sales@f-tone.com
Support（技术支持）：support@f-tone.com

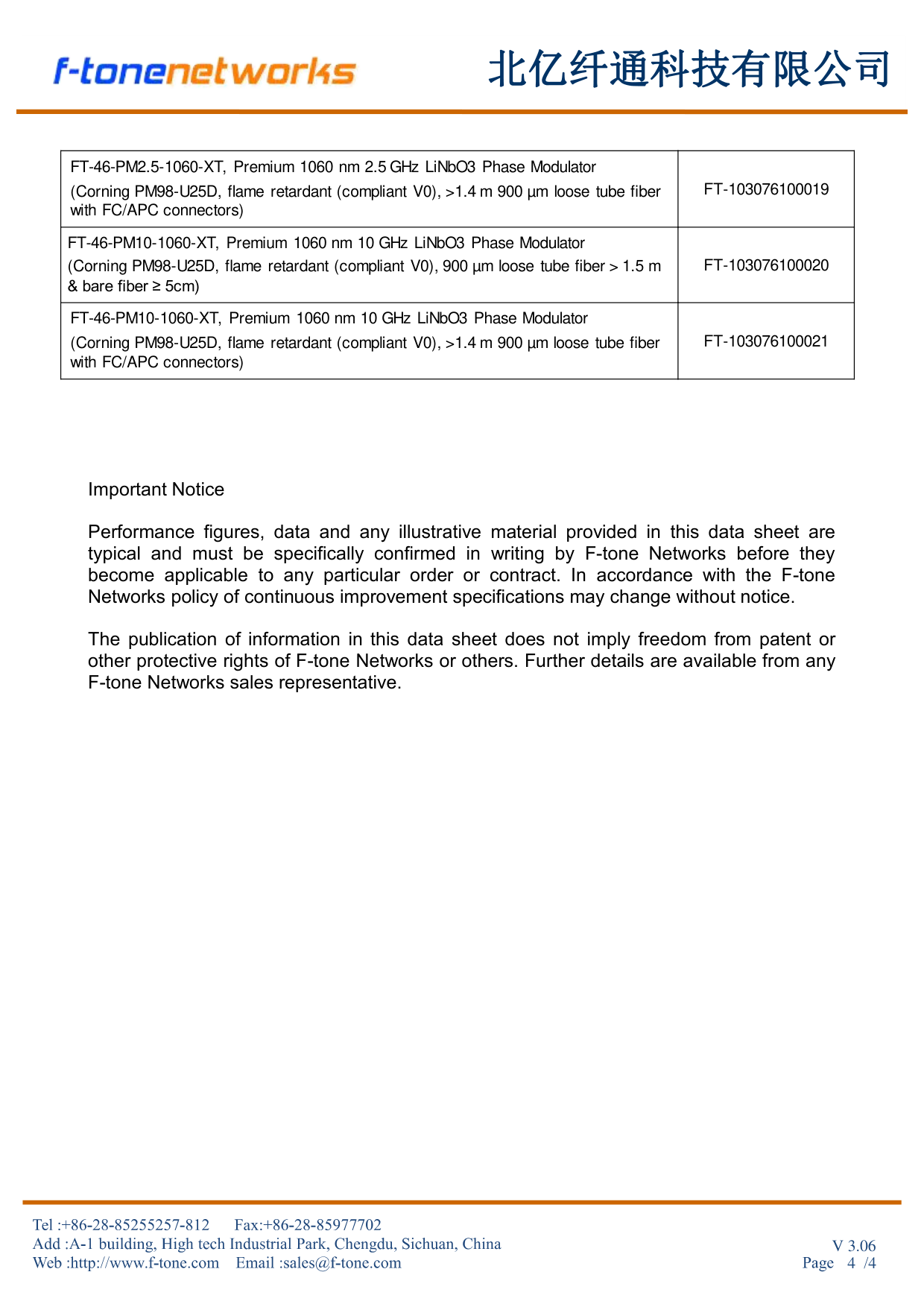

Important Notice 重要通知
