The FT-49 Series AMAT Clock Optical Transceiver V3.07 is a microwave photonic module designed for radio-frequency (RF) signal transmission over optical fiber manufactured by F-tone Networks(北亿纤通). The FT-49 series consists of a transmitter module and a receiver module, supporting RF signal transmission at 5~200MHz. Working wavelength 1270~1550nm (CWDM, 20nm spacing). Output optical power 10dBm, RIN ≤-145dB/Hz, Input P-1dB ≥+15dBm, Conversion insertion loss 0dB, Optical dynamic range ≥10dB (12dB at receiver), Harmonic suppression ≥50dBc (point frequency), Spurious suppression ≥65dBc (1MHz BW), Phase consistency ≤±3° (custom), Amplitude consistency ≤±1.0dB (custom), Phase noise ≤-135dBc/Hz@1KHz (10MHz signal transmission), VSWR ≤1.8 (50Ω). 4 main applications: Clock Distribution + Phased Array System + Distributed Antenna System + Microwave Photonic Link. The transmitter module uses metal sealed housing for excellent EMC immunity. Power supply ±5V, working current 60~200mA, 8 ordering codes: FT-49-[Wavelength]-[Frequency]-[Type]-[Module Type]-[Number]-[Reserve]-AMAT.

本产品为【FT-49系列 AMAT时钟光收发模块 V3.07】产品线,F-tone Networks 首款”微波光子/RFoF(Radio over Fiber)”产品。F-tone Networks 在原有”数字光模块(100G/40G/25G/10G/1G/100M/155Mbps)”基础上,**正式进入”模拟光通信”新领域**。本款采用 **CWDM 间隔 20nm 17 个波长(1270-1550nm)+ 5~200MHz 射频 + 10dBm 输出光功率 + 谐波抑制 ≥50dBc + 杂散抑制 ≥65dBc + 相位噪声 ≤-135dBc/Hz@1KHz + ±5V 双电源 + 60~200mA 低功耗**。

🔬 关键差异化亮点:F-tone 首款”微波光子/RFoF”产品(F-tone 进入”模拟光通信”新领域)

✅ RF 5~200MHz — 射频信号工作频率 5~200MHz
✅ CWDM 1270-1550nm — CWDM 间隔 20nm 17 个波长
✅ 10dBm Output Power — 输出光功率 10dBm
✅ RIN ≤-145dB/Hz — 相对强度噪声 ≤-145dB/Hz
✅ Input P-1dB ≥+15dBm — 输入 1dB 压缩点 ≥+15dBm
✅ Conversion Loss 0dB — 光-电-光转换插损 0dB
✅ Dynamic Range 12dB — 接收机光衰减可适应范围 12dB
✅ Harmonic Suppression ≥50dBc — 谐波抑制 ≥50dBc (点频)
✅ Spurious ≥65dBc — 杂散抑制 ≥65dBc (1MHz 带宽)
✅ Phase Noise ≤-135dBc/Hz@1KHz — 10MHz 信号相噪 ≤-135dBc/Hz
✅ Phase Consistency ≤±3° — 相位一致性 ≤±3° (定制)
✅ Amplitude Consistency ≤±1.0dB — 幅度一致性 ≤±1.0dB (定制)
✅ VSWR ≤1.8 — 输入/输出驻波比 ≤1.8 (50Ω)
✅ IIP3 +25~30dBm @3GHz — 三阶交调点 +25~30dBm @3GHz
✅ Gain 0~+10dB — 增益 0~+10dB
✅ Responsivity 0.7~0.9A/W — 响应度 0.7~0.9A/W
✅ ±5V Dual Power — ±5V 双电源供电
✅ Current 60~200mA — 工作电流 60~200mA
✅ Metal Sealed Housing — 金属腔体密封抗电磁兼容
✅ 4 Applications — 时钟分配+相控阵+分布式天线+微波光子链路

🔄 F-tone 有源光模块产品线(数字 vs 模拟)

维度 数字光模块(既有产品) FT-49 AMAT 时钟光收发模块(本篇 V3.07)
技术路线 数字光模块(NRZ/PAM4) 模拟光模块(Analog Photonic / RFoF / Microwave Photonic)
信号类型 数字基带信号 射频模拟信号(5~200MHz RF)
应用领域 以太网/电信/数据中心 时钟分配/相控阵/分布式天线/微波光子链路
波长 850/1310/1550nm 单波长 CWDM 1270-1550nm 17 个波长
关键参数 消光比/灵敏度/误码率 谐波抑制/杂散抑制/相位噪声/相位一致性
链路 点对点数字光链路 射频-光-射频(E/O/E)模拟链路
封装 SFP/SFP+/QSFP/OSFP 等 金属腔体密封(独立模块)
电源 单 3.3V ±5V 双电源

1. 产品描述(Description)

FT-49 系列 AMAT 时钟光收发模块由发射模块和接收模块组成,传输射频信号工作频率有 5~200MHz。

发射模块(Transmitter Module)将输入的射频信号转换为光信号发射,光发射波长符合 CWDM 标准,内置自动光功率控制电路(APC)和光监测电路,输出表征模块发光状态的 TTL 电平。

接收模块(Receiver Module)将输入的光信号转换为射频电信号输出,内置偏置电路和放大电路,可通过外置监测电路实时测量输入光功率和射频 RSSI,具备自动增益控制电路(AGC),可外接使能,光衰减可适应范围 12dB。

发射模块和接收模块使用金属腔体密封,具备出色的抗电磁兼容能力。

FT-49 AMAT 时钟光收发模块 特点与应用

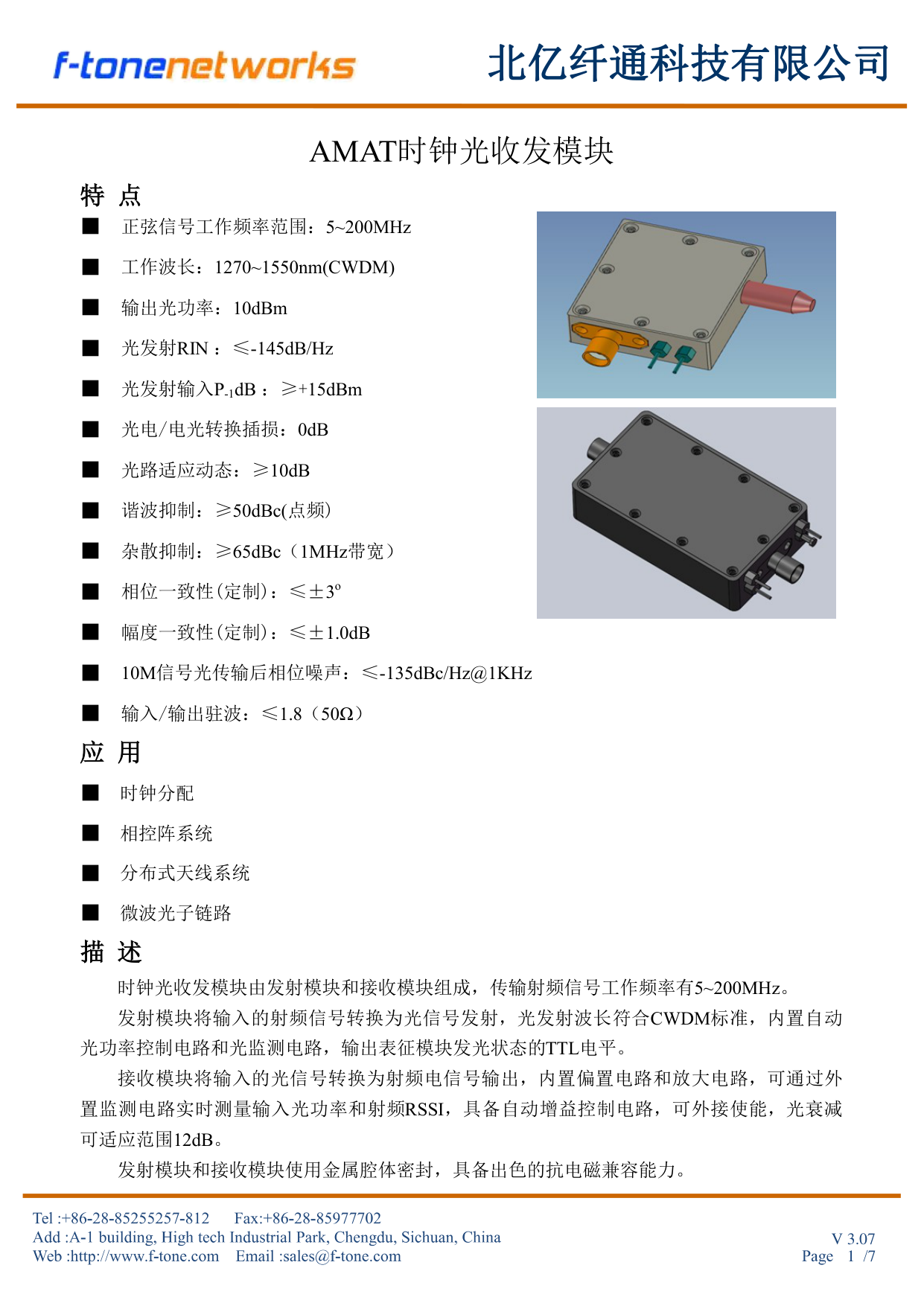

图1 FT-49 系列 AMAT 时钟光收发模块 V3.07 特点与应用(page1)— 5~200MHz + CWDM 1270-1550nm + 10dBm + 4 大应用

2. 模块原理框图(Block Diagram)

FT-49 AMAT 时钟光收发模块由发射模块(含 EMI 滤波、阻抗匹配、激光器、APC、光输出)和接收模块(含 EMI 滤波、阻抗匹配、探测器、监测、自动增益控制、RF 输出)组成,电源 ±5V 双电源供电。

FT-49 AMAT 时钟光收发模块 原理框图与绝对最大额定值

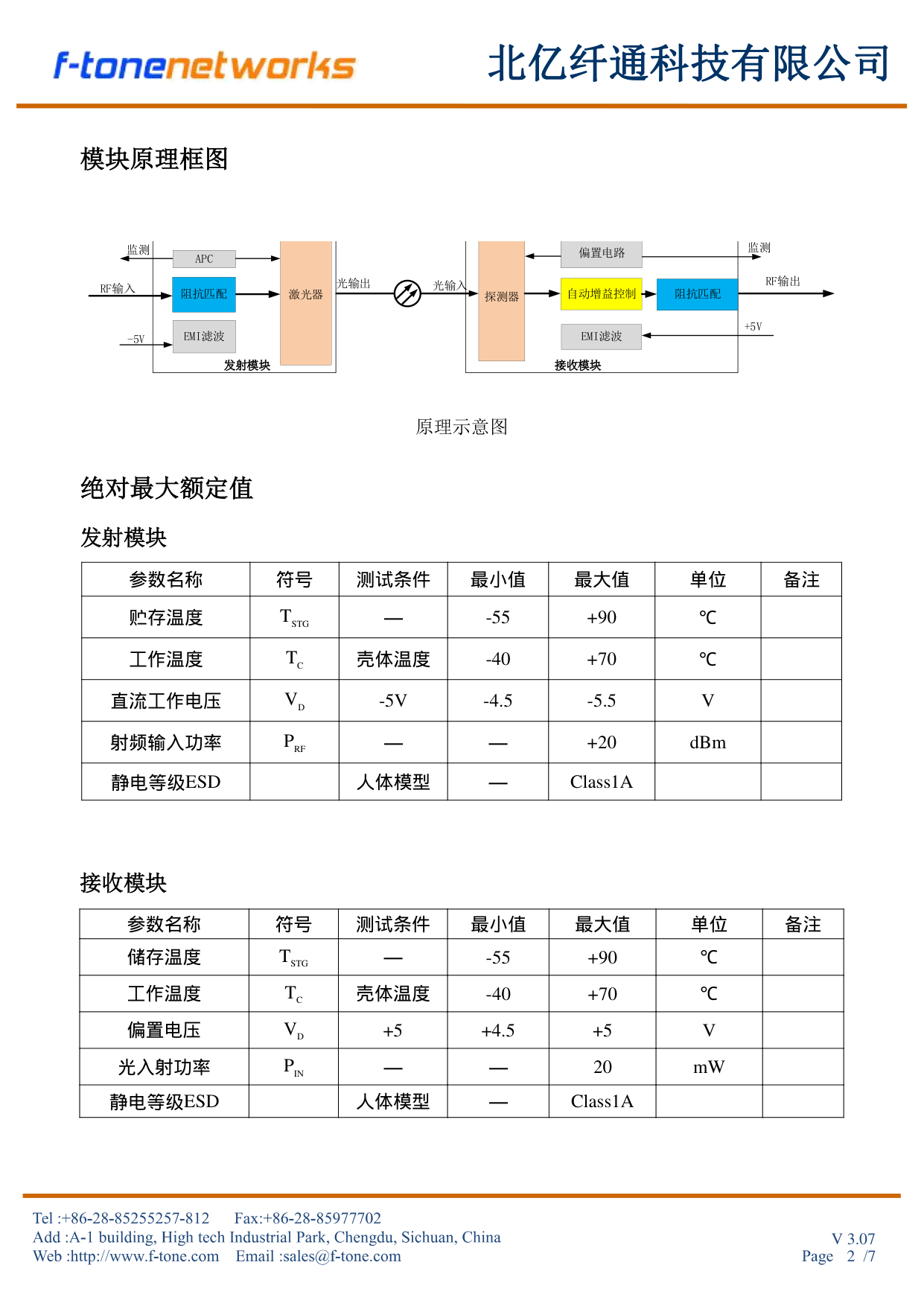

图2 FT-49 系列 AMAT 时钟光收发模块 V3.07 模块原理框图与绝对最大额定值(page2)— 发射+接收模块原理示意 + 储存/工作/电压/射频/静电等级

3. 绝对最大额定值(Absolute Maximum Ratings)

3.1 发射模块 + 接收模块(Transmitter + Receiver)

参数名称 符号 最小值 最大值 单位 备注
贮存温度 TSTG -55 +90 °C —
工作温度 TC -40 +70 °C 壳体温度
直流工作电压 VD -5.5V(-5V)/ +4.5V(+5V) -4.5V(-5V)/ +5.5V(+5V) V ±5V 偏置
射频输入功率 PRF — +20 dBm —
光入射功率 PIN — 20 mW —
静电等级 ESD ESD — Class 1A — 人体模型
⚠️ 警告:超过绝对最大额定值可能造成器件永久性损坏。应在推荐工作条件下使用,并注意 ESD 防护(Class 1A HBM)。

3.2 发射模块/接收模块电参数

参数 符号 最小值 典型值 最大值 单位 备注
工作电压(+5V) Vd +4.75 +5 +5.25 V —
工作电压(-5V) Vd -5.25 -5 -4.75 V —
工作电流 I 60 — 200 mA —

4. 典型指标(Typical Specifications)

4.1 射频指标(发射模块 + 接收模块)

参数名称 符号 最小值 典型值 最大值 单位 备注
工作波长范围(CWDM 间隔 20nm) λ 1000 — 1650 nm CWDM 17 波长(1270-1550nm)
波长精度(CWDM) λ-λ -3 — +3 nm —
响应度 Re 0.7 0.8 0.9 A/W —
发射光功率 Po 9 10 10 dBm —
饱和输入光功率 Ps 10 — 12 dBm —
工作频率范围 f 0.005 — 200 MHz 5~200MHz
光路损耗适应动态范围 — 10 12 — dB 12dB 衰减可适应范围
增益 G 0 — +10 dB —
驻波 VSWR 1.5 — 2.0 — —
谐波抑制 — 45 50 — dBc 点频
发射模块输入 P-1dB — — 15 18 dBm —
10MHz 信号光传输后相位噪声 NS — -135 -130 dBc/Hz @1KHz
输入三阶交调点 @3GHz — 25 30 — dBm OIP3 / IIP3
相位一致性 @3GHz(定制) — — ±3 ±5 ° —
幅度一致性 @3GHz(定制) — — ±1.5 ±3 dB —
FT-49 AMAT 时钟光收发模块 典型指标

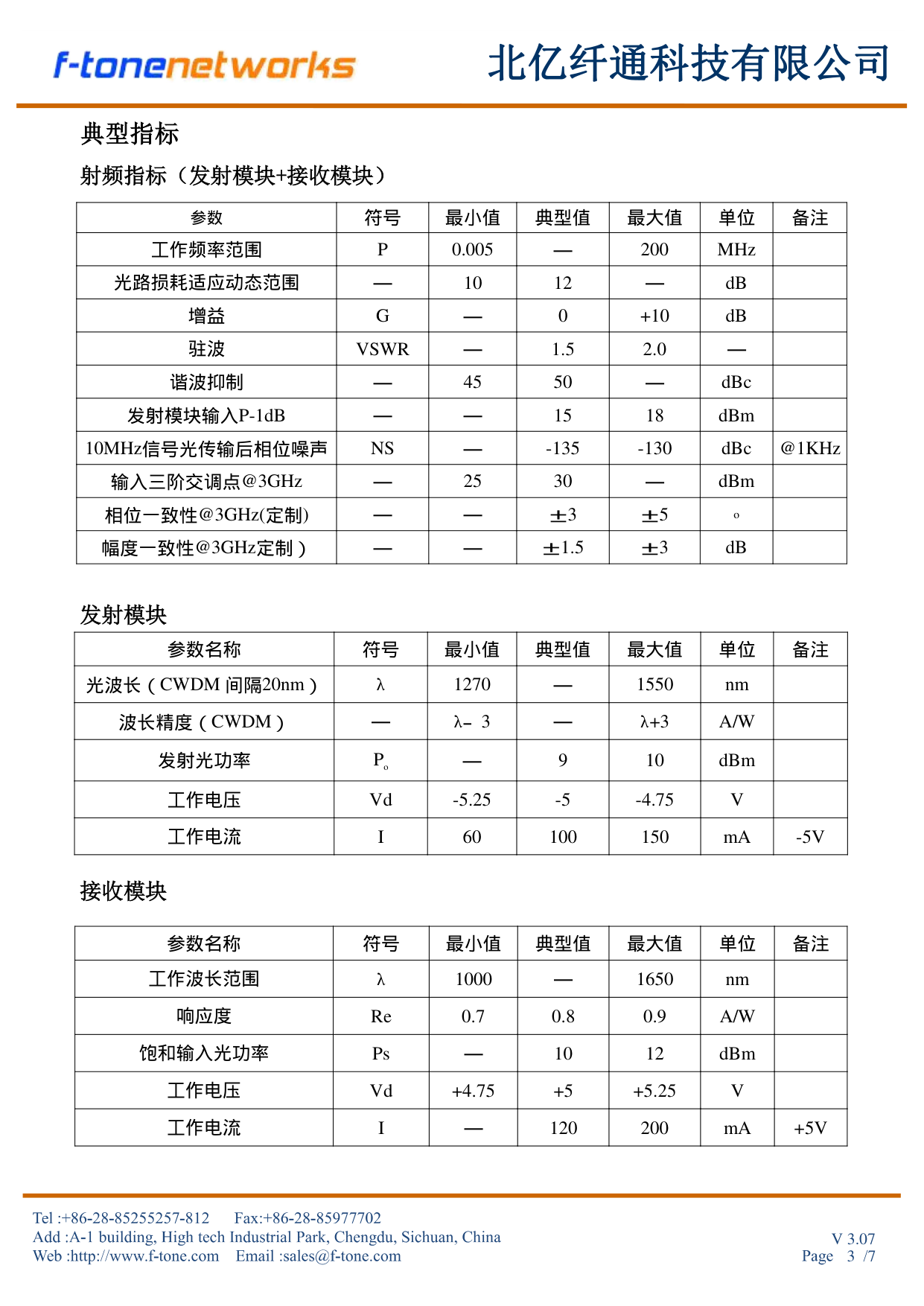

图3 FT-49 系列 AMAT 时钟光收发模块 V3.07 典型指标(page3)— 射频指标 + 电参数

5. 典型曲线与外形尺寸(Typical Curves & Outline Dimensions)

FT-49 AMAT 时钟光收发模块典型曲线展示了 10MHz 时钟信号在光传输后的相位噪声特性。外形尺寸图见 page4-5,发射模块和接收模块均采用金属腔体密封封装。

FT-49 AMAT 时钟光收发模块 典型曲线与外形尺寸

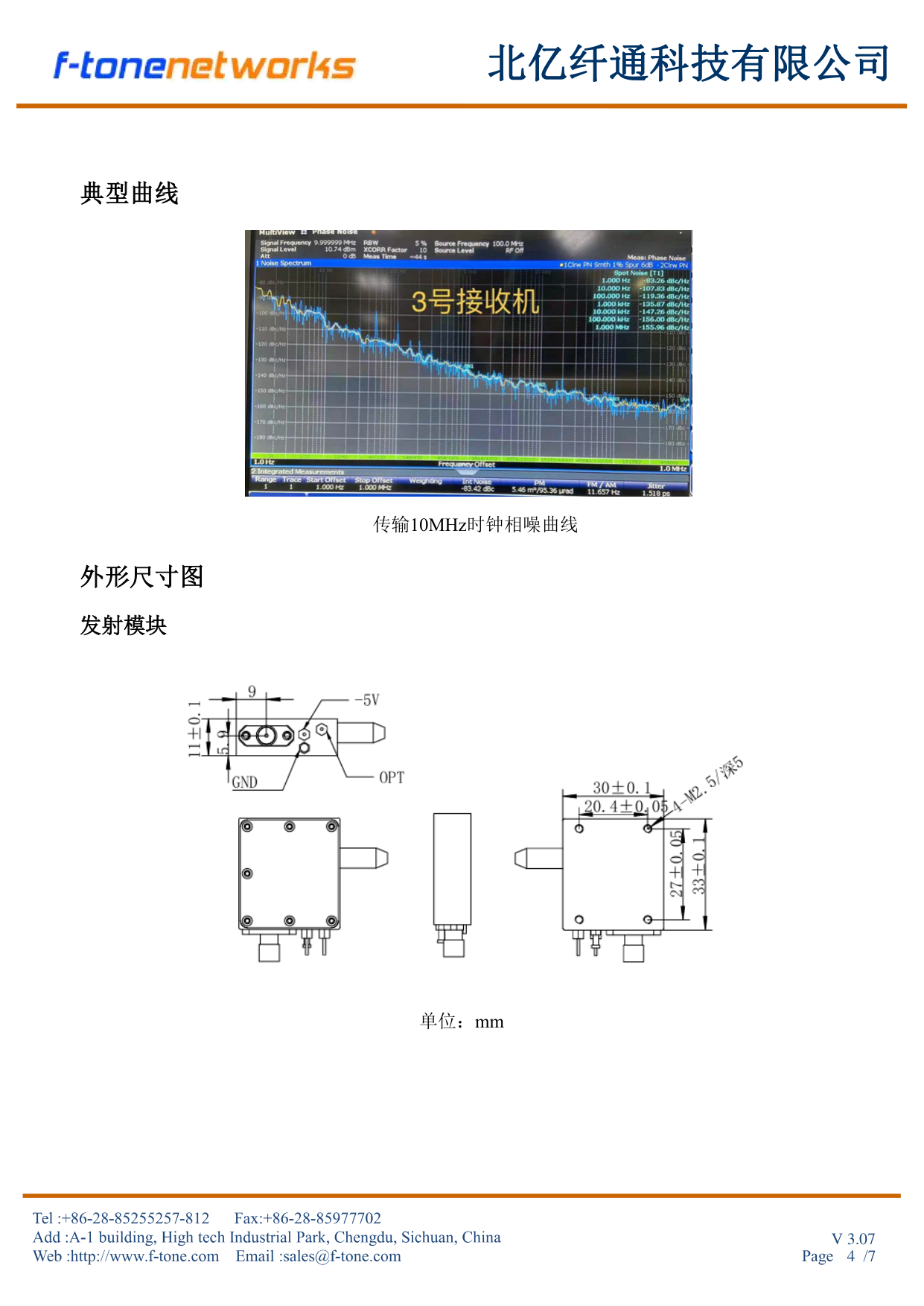

图4 FT-49 系列 AMAT 时钟光收发模块 V3.07 典型曲线与发射模块外形尺寸图(page4)— 10MHz 时钟相噪曲线 + 发射模块机械尺寸
FT-49 AMAT 时钟光收发模块 接收模块外形尺寸与发射模块接口定义

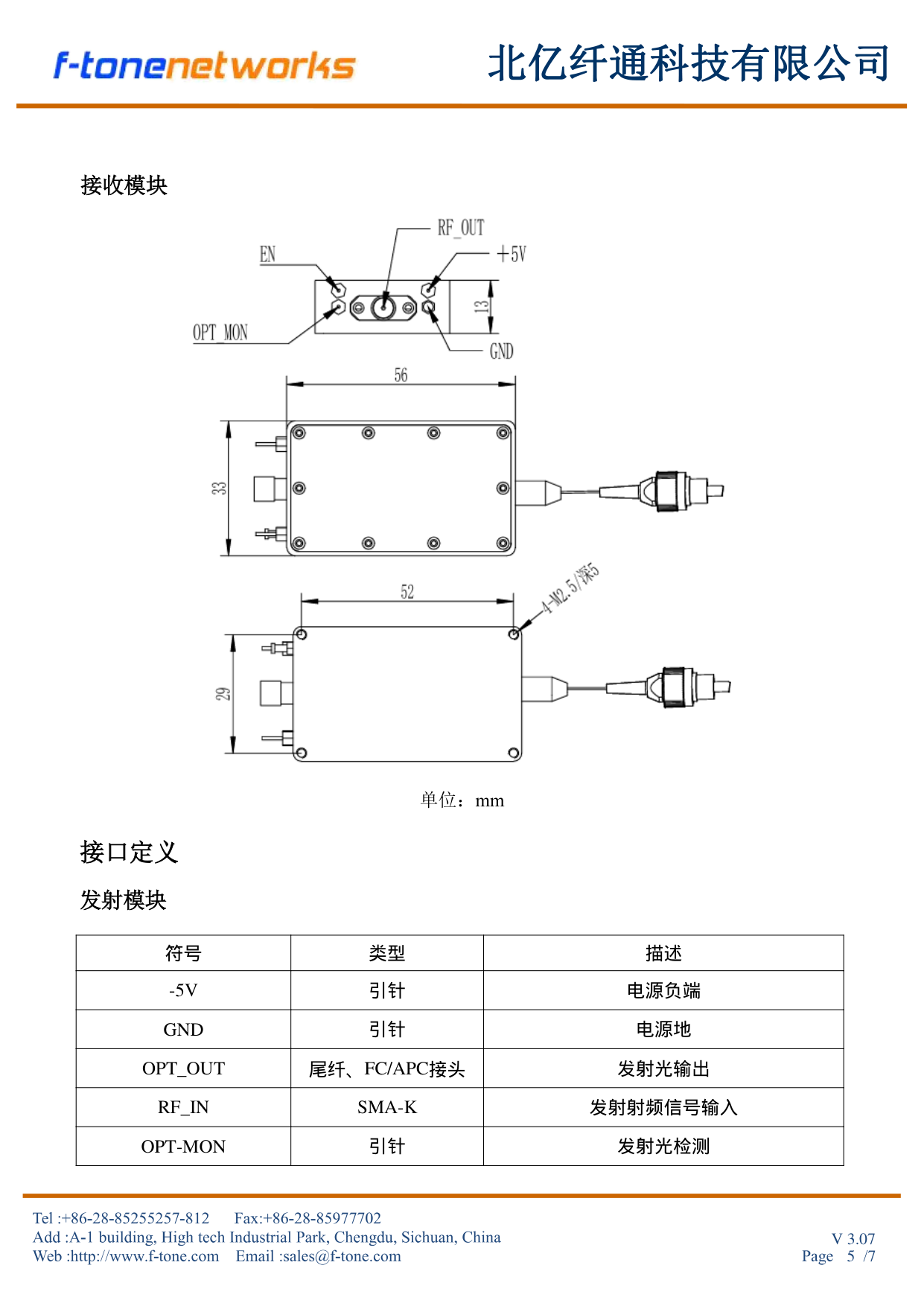

图5 FT-49 系列 AMAT 时钟光收发模块 V3.07 接收模块外形尺寸图与发射模块接口定义(page5)— 接收模块机械尺寸 + 发射模块管脚定义

6. 接口定义(Pin Definition)

6.1 发射模块(Transmitter Module)

符号 类型 描述
-5V 引针 电源负端
GND 引针 电源地
OPT_OUT 尾纤、FC/APC 接头 发射光输出
RF_IN SMA-K 发射射频信号输入
OPT-MON 引针 发射光检测
FT-49 AMAT 时钟光收发模块 接收模块接口定义

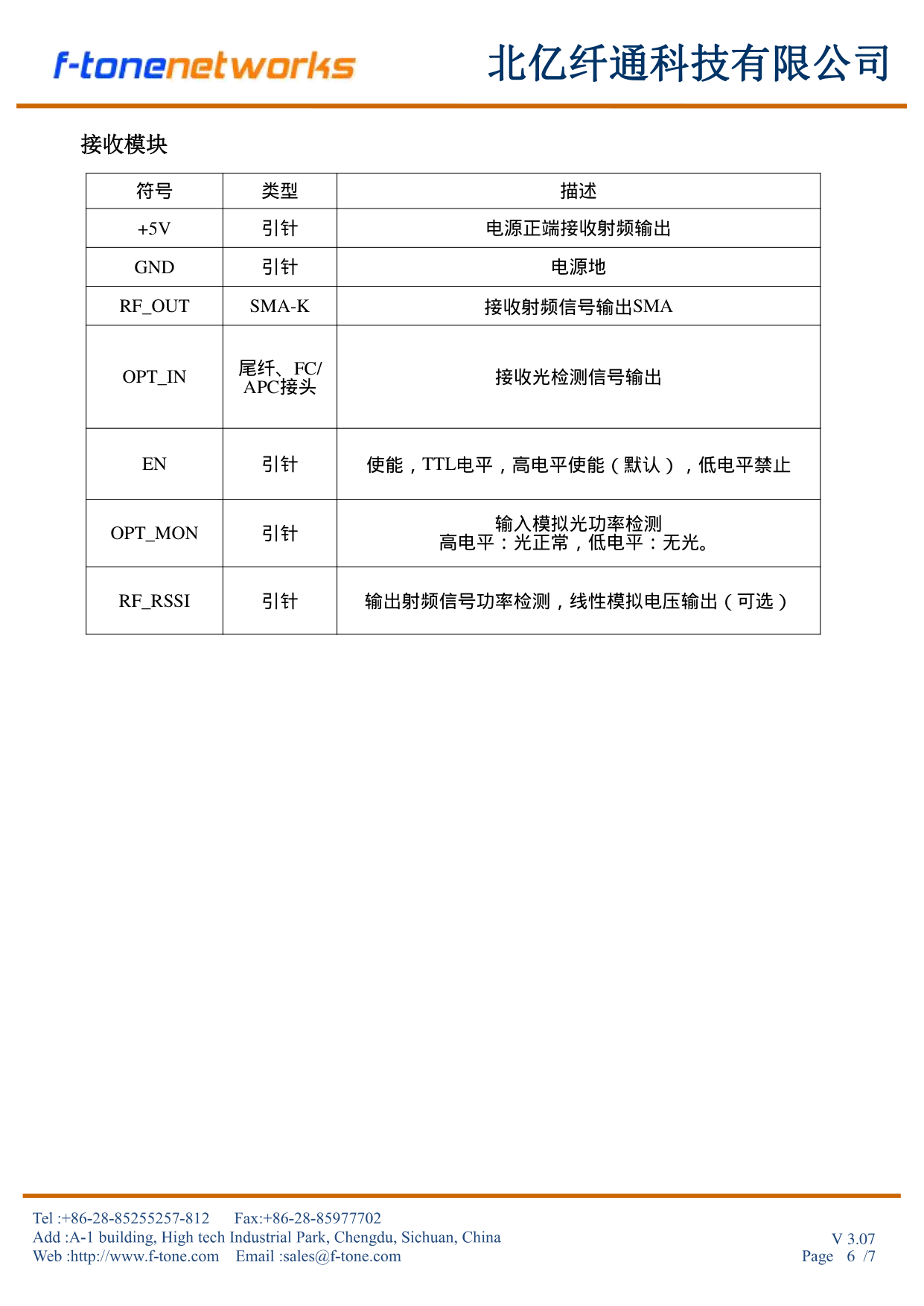

图6 FT-49 系列 AMAT 时钟光收发模块 V3.07 接收模块接口定义(page6)— +5V/GND/RF_OUT (SMA)/OPT_IN (FC/APC)/EN/OPT_MON/RF_RSSI

6.2 接收模块(Receiver Module)

符号 类型 描述
+5V 引针 电源正端
GND 引针 电源地
RF_OUT SMA-K 接收射频信号输出 SMA
OPT_IN 尾纤、FC/APC 接头 接收光检测信号输入
EN 引针 使能,TTL 电平,**高电平使能(默认),低电平禁止**
OPT_MON 引针 输入模拟光功率检测,**高电平:光正常,低电平:无光**
RF_RSSI 引针 输出射频信号功率检测,**线性模拟电压输出(可选)**
📌 重要特性:

  • OPT_MON(光功率监测):高电平 = 光正常,低电平 = 无光,便于系统状态监测
  • EN(使能控制):TTL 电平,**默认高电平使能**,低电平禁止
  • RF_RSSI(射频信号强度指示):线性模拟电压输出,可外接 ADC 监测接收信号强度

7. 选型信息(Ordering Information)

选型代码:FT-49-XX–XX–XXXX–XX–AMAT

7.1 选型代码位说明(Code Position Description)

位 字段 选项
1. 工作波长(XX) CWDM 波长 27 = 1270nm / 29 = 1290nm / 31 = 1310nm / 33 = 1330nm / 35 = 1350nm / 37 = 1370nm / 39 = 1390nm / 41 = 1410nm / 43 = 1430nm / 45 = 1450nm / 47 = 1470nm / 49 = 1490nm / 51 = 1510nm / 53 = 1530nm / 55 = 1550nm
2. 工作频点(XX) 射频工作频点 001M = 1MHz / 010M = 10MHz / 100M = 100MHz / 200M = 200MHz / 001G = 1GHz / …
3. 模块类型(XXXX) 发射/接收/1型/保留 T = 发射模块 / R = 接收模块 / 1 = 1型 / R = 保留
4. 后缀(XX) AMAT 后缀 AMAT(保留后缀)

7.2 选型代码示例(Ordering Code Examples)

完整代码 说明
FT-49-27-010M-T-1-AMAT CWDM 1270nm / 10MHz / 发射模块 / 1型 / AMAT 后缀
FT-49-55-010M-R-1-AMAT CWDM 1550nm / 10MHz / 接收模块 / 1型 / AMAT 后缀
FT-49-31-200M-T-1-AMAT CWDM 1310nm / 200MHz / 发射模块 / 1型 / AMAT 后缀
FT-49-49-001G-R-1-AMAT CWDM 1490nm / 1GHz / 接收模块 / 1型 / AMAT 后缀

8. 典型应用场景(Typical Applications)

🔬 FT-49 AMAT 时钟光收发模块 4 大核心应用 + 8 大扩展应用

✅ Clock Distribution(时钟分配) — 长距离时钟信号分配
✅ Phased Array System(相控阵系统) — 相控阵雷达信号分配
✅ Distributed Antenna System(分布式天线系统) — DAS
✅ Microwave Photonic Link(微波光子链路) — 模拟 RF 信号光纤传输
✅ 10MHz Clock Distribution — 10MHz 参考时钟分配
✅ Phased Array Radar(相控阵雷达)
✅ Antenna Remoting(天线拉远)
✅ 5G Fronthaul(5G 前传)
✅ Satellite Communication(卫星通信)
✅ Test and Measurement(测试测量)
✅ Optical Clock Distribution(光时钟分配)
✅ Reference Clock(参考时钟)
✅ RF Signal Distribution(射频信号分配)
✅ Clock Synchronization(时钟同步)
✅ RF over Fiber for Radar(雷达射频光纤传输)

9. 注意事项及维护(Precautions & Maintenance)

  • 🔸 光连接器清洁:使用前请用酒精棉清洁 FC/APC 光连接器端面,不使用时请带好防尘帽
  • 🔸 电源正确性:注意 ±5V 双电源极性不能接反,否则可能损坏模块
  • 🔸 ESD 防护:本模块 ESD 等级 Class 1A (HBM),操作时请佩戴防静电手环
  • 🔸 射频接口:SMA-K 接口请使用合适的力矩扳手拧紧,避免过度拧紧损坏接口
  • 🔸 金属腔体散热:本模块为金属腔体密封,长时间工作时应考虑散热问题
  • 🔸 温度范围:壳体工作温度 -40~+70°C,储存温度 -55~+90°C
  • 🔸 定制说明:相位一致性 ≤±3° / 幅度一致性 ≤±1.0dB 属于定制参数,请联系销售确认
