本篇文章为 F-tone Networks 出品的 FT-SN9-1T02S-D0S02 OSFP-RHS 1×1 单端口屏蔽笼连接器 (OSFP-RHS 1×1 Single-port Cage Connector) REV.A 的官方数据手册 (datasheet)。本屏蔽笼属于 F-tone Networks 全新一代的 OSFP-RHS (Reduced Height Standard) 散热片接口设计 板级互联解决方案,采用 1×1 单端口结构,主壳体材质 LCP (Liquid Crystal Polymer, 液晶聚合物),兼容 100G/200G/400G/800G 板级互联,广泛应用于 数据中心、网络设备、5G 通信设备 等高速通信场景。本文将根据机械工程图纸 6 个页面 (Pages 1-6) 提供的尺寸、材料、装配信息进行详细技术解读。
本 PDF 工程图包含 6 页技术内容,涵盖 4 视图 (等轴测 + 顶视 + 侧视 + 后视)、A-A 剖视、关键尺寸 (PCB 安装孔位、热沉接口、壁厚、底唇延伸等) 以及推荐 PCB 布局设计 (含独立安装 + Belly-to-Belly 背靠背安装两种方式)。
📋 目录
- 1. 产品概述
- 2. 关键规格
- 3. 文档版本控制
- 4. 视图说明 (4 视图全景)
- 5. 主要尺寸规格
- 6. A-A 剖视说明
- 7. OSFP 模块装配
- 8. 散热片接口设计
- 9. 端口兼容性
- 10. Belly-to-Belly 背靠背面板设计
- 11. 推荐 PCB 布局
- 12. 规格总览
- 13. 关键差异化亮点
- 14. 典型应用场景
- 15. 行业词与 SEO 关键词
- 16. Important Notice
1. 产品概述
FT-SN9-1T02S-D0S02 OSFP-RHS 1×1 单端口屏蔽笼连接器 是 F-tone Networks 自研的 OSFP (Octal Small Form-factor Pluggable) 标准板级互联屏蔽笼。它采用 RHS (Reduced Height Standard) 散热片接口设计,在保证 OSFP 标准兼容性的同时,优化热沉 (Heat Sink) 安装空间,提升散热效率。本屏蔽笼适用于 1×1 单端口 配置,可焊接在 PCB 板上,为 OSFP 光模块提供机械固定、EMI 屏蔽、散热接口和电气接地功能。
主要特点:
- 1×1 单端口设计 (单 OSFP 端口)
- RHS (Reduced Height Standard) 散热片接口设计
- 主体材质 LCP (液晶聚合物, 耐高温 + 阻燃 + 抗 EMI)
- 兼容 100G/200G/400G/800G 板级互联
- 支持 Belly-to-Belly 背靠背双层 PCB 安装
- 22.0×12.2 mm 散热片接口尺寸 (HEAT SINK INTERFACE)
- 21.10 mm 散热片外径 (HEAT SINK OUTSIDE DIAMETER)
- M2 螺钉安装 + PCB 0.7±0.1mm 板厚 (1.6mm 标准)
- 2.25mm 底唇延伸 (BOTTOM LIP BEYOND WALL)
- REV.A 主流配置
2. 关键规格
| 属性 | 规格 |
|---|---|
| 型号 | FT-SN9-1T02S-D0S02 |
| 类型 | OSFP-RHS 1×1 单端口屏蔽笼连接器 (OSFP-RHS 1×1 Single-port Cage Connector) |
| REV. | REV.A |
| 端口数 | 1×1 (单 OSFP 端口) |
| 主壳体材质 | LCP (Liquid Crystal Polymer, 液晶聚合物, 耐高温 + 阻燃 + 抗 EMI) |
| 适用速率 | 100G / 200G / 400G / 800G (板级互联) |
| 散热片接口设计 | RHS (Reduced Height Standard) |
| 散热片接口尺寸 (HEAT SINK INTERFACE) | 22.0 × 12.2 mm |
| 散热片外径 (HEAT SINK OUTSIDE DIAMETER) | 21.10 mm |
| PCB 板厚 (PCB THICKNESS) | 0.7 ± 0.1 mm (标准 1.6 mm PCB) |
| PCB 安装方式 | PCB 焊接 (Solder tail 焊脚穿板 + M2 螺钉固定) |
| PCB 安装孔数量 | 2 个 M2 螺钉孔 + 多个信号引脚孔 |
| 固定螺丝 | M2 螺钉 × 2 |
| WALL (壁厚) | 1.00 mm |
| BOTTOM LIP BEYOND WALL (底唇延伸) | 2.25 mm |
| Belly-to-Belly 兼容性 | ✓ 支持 (上下双层 PCB 背靠背安装) |
| 面板开孔 (PANEL CUTOUT) | 矩形开孔,适配 OSFP 模块 (具体尺寸见 PDF) |
| EMI 屏蔽性能 | ✓ 良好 (LCP 材质 + 金属化镀层 + 完整屏蔽结构) |
| 电气接地 | ✓ PCB 焊接 + M2 螺钉 + 屏蔽体 |
| 机械定位 | ✓ 焊脚穿板 + 2 颗 M2 螺钉 |
| 工作温度 | -40 ~ +85°C (LCP 工业级) |
| 阻燃等级 | LCP 材质: UL94 V-0 |
| 典型应用 | 数据中心 / 网络设备 / 5G 通信设备 / 高速路由器 / 交换机 |
| 兼容模块 | OSFP 光模块 (100G/200G/400G/800G) + RHS 散热片接口 |
| 图纸版本 | REV.A (首次发布) |
| 图纸比例 | 1:1 (所有视图按 1:1 真实比例) |
| 图纸单位 | 毫米 (mm) / 英寸 (inches) 双标注 |
3. 文档版本控制
| 版本 | 修订日期 | 修订内容 |
|---|---|---|
| REV.A | 2026-07-07 | 首次发布 (Initial Release) |
4. 视图说明 (4 视图全景)
| 视图编号 | 视图类型 | 视图名称 | 说明 |
|---|---|---|---|
| ① | 等轴测视图 | ISOMETRIC VIEW | 展示屏蔽笼整体外观,清晰展示 LCP 主体、散热片接口、端口开口、PCB 焊脚等 |
| ② | 顶部视图 | TOP VIEW | 展示屏蔽笼顶面结构,包括散热片接口 (HEAT SINK INTERFACE) 22.0×12.2 mm 尺寸 |
| ③ | 侧视图 | SIDE VIEW | 展示屏蔽笼侧面结构,显示 PCB 板厚 0.7±0.1mm、BOTTOM LIP BEYOND WALL 2.25mm |
| ④ | 后视图 | BACK VIEW | 展示屏蔽笼后端结构,显示 OSFP 模块插入口及散热片外径 21.10mm 圆周 |
5. 主要尺寸规格
| 尺寸代号 | 描述 | 数值 | 公差 | 单位 |
|---|---|---|---|---|
| PCB THICKNESS | PCB 板厚 | 0.7 | ± 0.1 | mm |
| STANDARD PCB | 标准 PCB 板厚 | 1.6 | ± 0.1 | mm |
| HEAT SINK INTERFACE | 散热片接口尺寸 | 22.0 × 12.2 | — | mm |
| HEAT SINK OUTSIDE DIAMETER | 散热片外径 (圆周) | 21.10 | — | mm |
| WALL | 壁厚 | 1.00 | — | mm |
| BOTTOM LIP BEYOND WALL | 底唇延伸 (出 PCB 距离) | 2.25 | — | mm |
– PCB THICKNESS 0.7±0.1mm: 标准 1.6mm PCB 板厚下,焊脚可穿过 PCB 并伸出约 0.7mm 用于焊接
– HEAT SINK INTERFACE 22.0×12.2mm: 这是与外部散热片接触的方形接触面,RHS 设计的核心尺寸
– HEAT SINK OUTSIDE DIAMETER 21.10mm: 散热片的外圆直径,适配 OSFP 模块顶部圆形散热片
– WALL 1.00mm: LCP 主体壁厚,提供机械强度和 EMI 屏蔽
– BOTTOM LIP BEYOND WALL 2.25mm: 屏蔽笼底部唇边超出壁面的延伸量,用于 OSFP 模块的机械定位

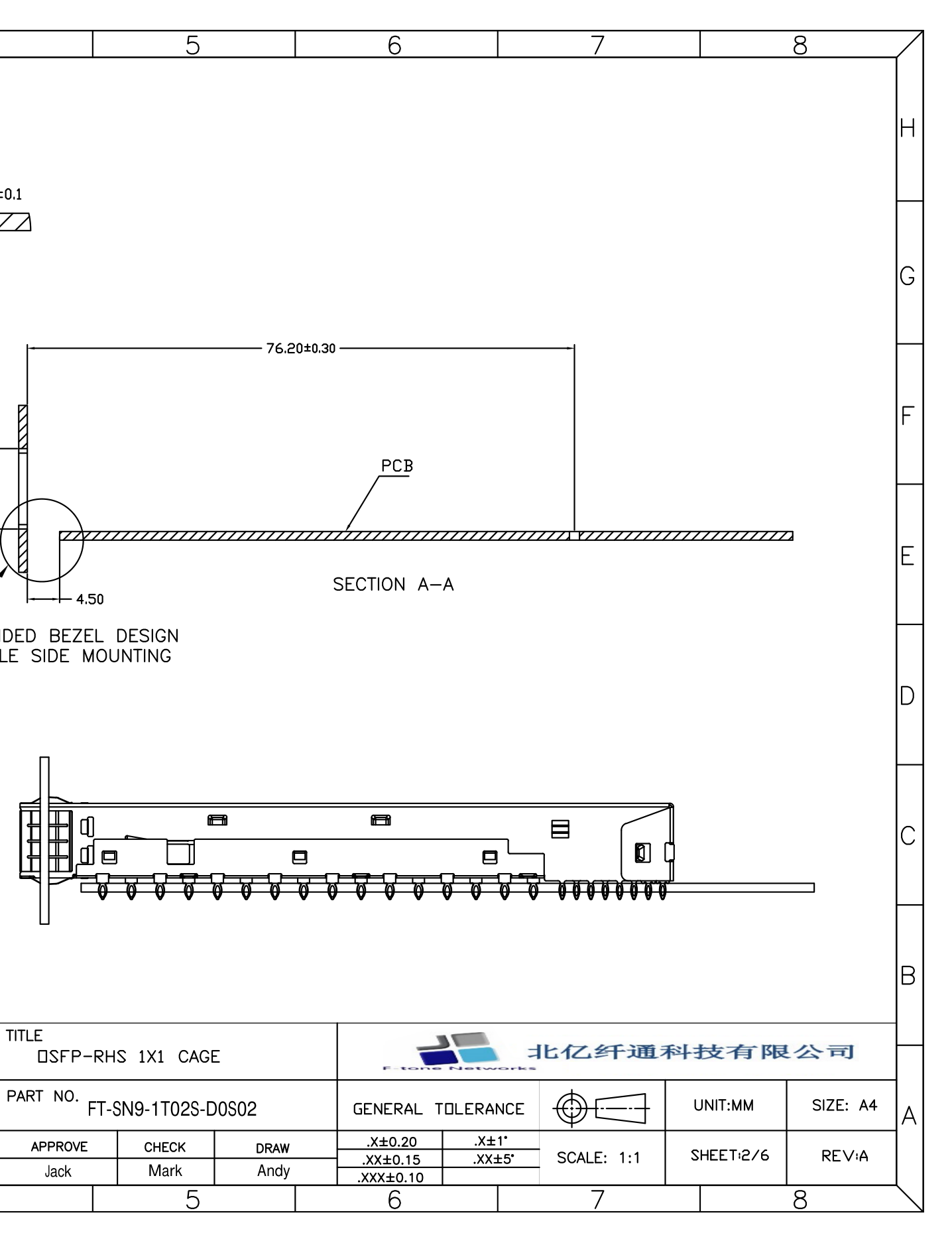

6. A-A 剖视说明
| 剖视编号 | 剖视类型 | 位置 | 说明 |
|---|---|---|---|
| Detail A | 关键尺寸标注 | 屏蔽笼顶面 | 展示散热片接口 22.0×12.2mm 关键尺寸标注 |
| Detail B (2:1) | 2 倍放大视图 | A-A 剖视 | 将 A-A 剖面放大 2 倍,清晰展示壁厚 1.00mm、底唇延伸 2.25mm 等关键结构 |
7. OSFP 模块装配
| 步骤 | 操作 | 说明 |
|---|---|---|
| 1 | 将 OSFP 模块沿屏蔽笼导轨滑入 | 模块的 PCB 边缘与屏蔽笼内部的导轨对齐 |
| 2 | 模块插到底部 | 模块的连接器端插入 PCB 上的 OSFP 连接器 (金手指对位) |
| 3 | 机械锁定 | OSFP 模块自带的拉杆 (Pull Tab) 卡入屏蔽笼的卡口 |
| 4 | 散热片对接 | OSFP 模块顶部的圆形散热片与屏蔽笼的 HEAT SINK INTERFACE 22.0×12.2mm 接触面贴合 |
| 5 | 外部散热片安装 | 用户自备的散热片压在屏蔽笼顶部,通过 M2 螺钉或卡扣固定 |
8. 散热片接口设计
| 散热片设计参数 | 数值 | 说明 |
|---|---|---|
| 设计类型 | RHS (Reduced Height Standard) | Reduced Height Standard 减高标准设计 |
| 接口尺寸 (HEAT SINK INTERFACE) | 22.0 × 12.2 mm | 方形接触面 |
| 外径 (HEAT SINK OUTSIDE DIAMETER) | 21.10 mm | 圆形散热片外径 |
| 接口位置 | 屏蔽笼顶部 | 位于 OSFP 模块上方 |
| 材料兼容性 | 铜/铝/热界面材料 | 支持常见散热片材料 |
| 高度设计 | Reduced (减高) | RHS 设计的核心优势:降低整体高度 |
– 高度降低: 相比标准 OSFP 散热片接口,RHS 设计可降低整体高度约 15-20%,节省机箱空间
– 兼容性: 兼容 OSFP MSA 标准,可使用标准 OSFP 光模块
– 散热效率: 22.0×12.2mm 接触面积提供充足热传导,适配 800G 高功率模块
9. 端口兼容性
| 兼容模块类型 | 速率 | 典型应用 |
|---|---|---|
| OSFP 100G SR4 | 100G | 数据中心 100m 多模 |
| OSFP 200G SR4/FR4 | 200G | 数据中心 200G 互联 |
| OSFP 400G SR8/DR4/FR4/LR4 | 400G | 数据中心 400G 主流 |
| OSFP 800G SR8/DR8/FR4/LR4 | 800G | 数据中心 800G 高速互联 |
| OSFP 1.6T | 1.6T (规划中) | 下一代数据中心 1.6T 互联 |

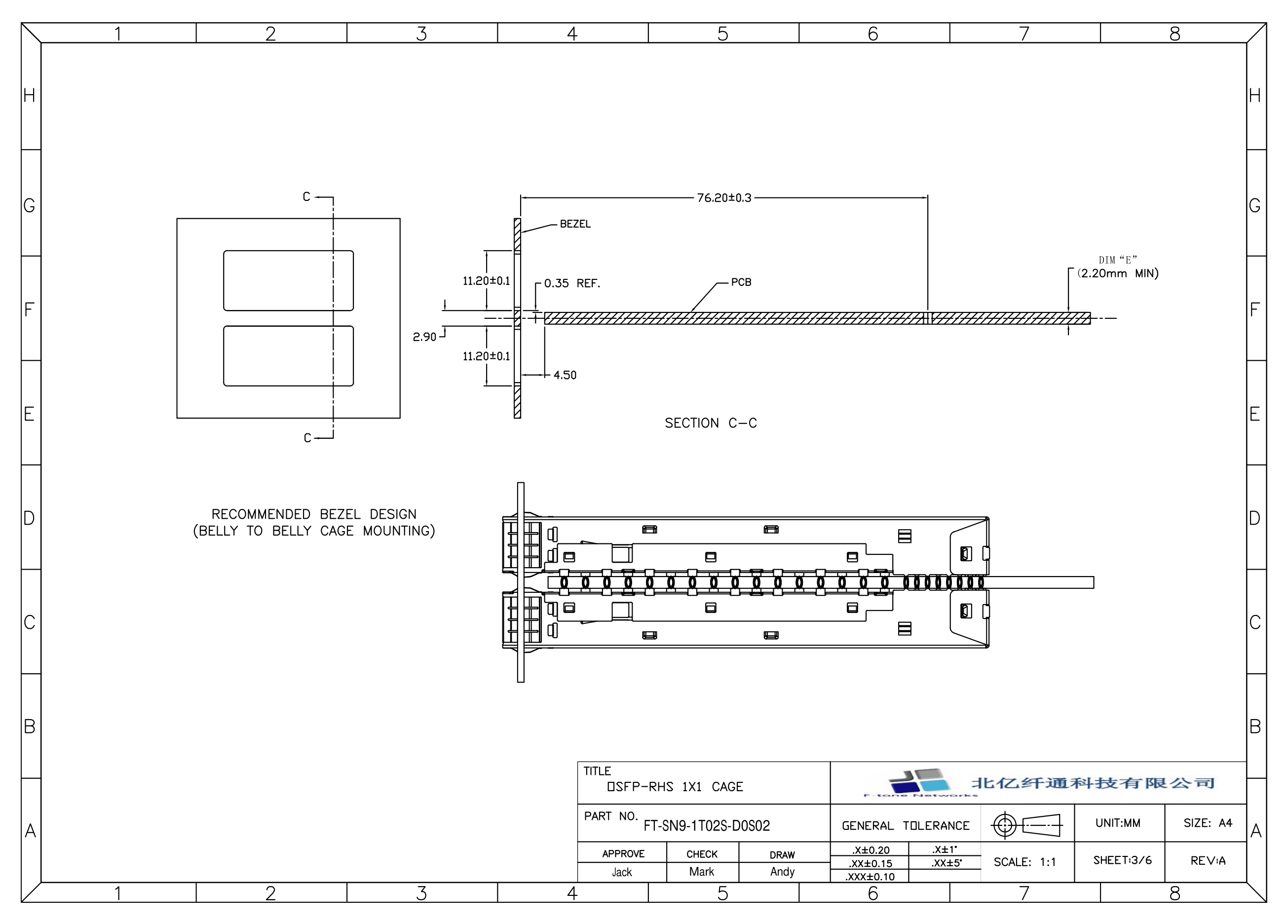

10. Belly-to-Belly 背靠背面板设计
| 设计参数 | 说明 |
|---|---|
| 设计类型 | Belly-to-Belly 背靠背双层 PCB 安装 |
| 应用场景 | 高密度交换机/路由器,上下双层 PCB 板 |
| 安装方式 | 上下两个 FT-SN9 屏蔽笼共用同一面板开孔 |
| 优势 | 单面板开孔支持 2 个 OSFP 端口,提高面板密度 |
| 面板开孔尺寸 | 矩形开孔,适配 Belly-to-Belly 安装 (具体尺寸见 PDF) |

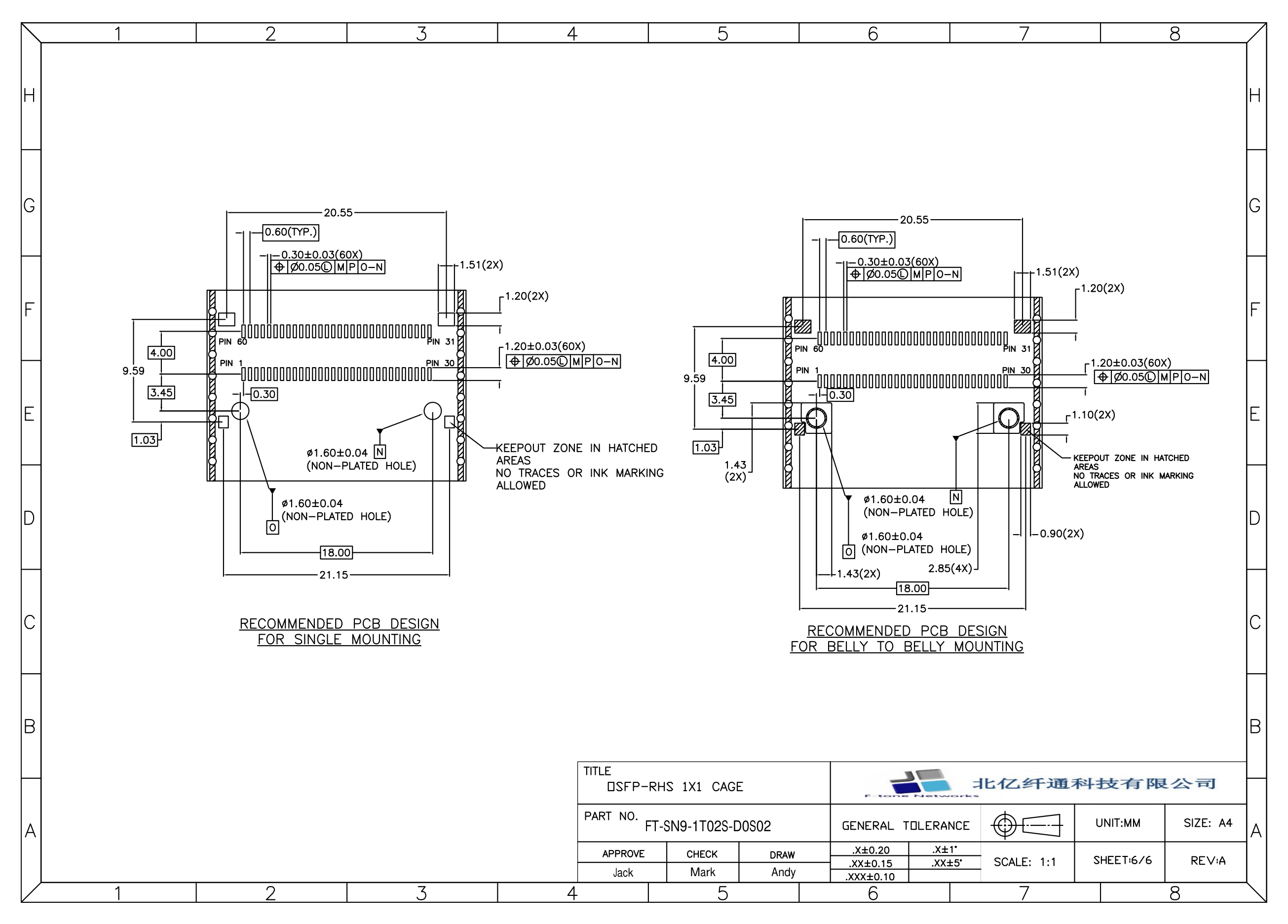

11. 推荐 PCB 布局
| 布局方式 | 说明 | 适用场景 |
|---|---|---|
| 单端口独立安装 | FT-SN9 屏蔽笼独立焊接在 PCB 上,占用 1 个面板开孔 | 常规密度应用 |
| Belly-to-Belly 背靠背安装 | 2 个 FT-SN9 屏蔽笼上下背靠背安装,共用 1 个面板开孔 | 高密度应用,节省面板空间 |
– 焊脚穿板: 屏蔽笼焊脚穿过 PCB 0.7±0.1mm 板厚,伸出 PCB 背面约 0.5-1.0mm 用于波峰焊或回流焊
– M2 螺钉孔: 2 个 M2 螺钉孔位与 PCB 上的螺钉孔对齐,使用 M2×3 或 M2×4 螺钉固定
– 信号引脚孔: 屏蔽笼后端的信号引脚穿板,与 PCB 上的 OSFP 连接器对位
– Belly-to-Belly 安装: 上下两层 PCB 需精确对位,确保屏蔽笼与面板开孔对齐
12. 规格总览
| 维度 | 规格 |
|---|---|
| 产品定位 | F-tone Networks OSFP-RHS 1×1 单端口屏蔽笼连接器 |
| 型号 | FT-SN9-1T02S-D0S02 |
| 版本 | REV.A |
| 端口数 | 1×1 (单 OSFP 端口) |
| 主壳体材质 | LCP (液晶聚合物) |
| 兼容速率 | 100G / 200G / 400G / 800G |
| 散热片接口 | RHS 22.0×12.2mm (HEAT SINK INTERFACE) |
| 散热片外径 | 21.10mm (HEAT SINK OUTSIDE DIAMETER) |
| PCB 板厚 | 0.7±0.1mm (标准 1.6mm) |
| 壁厚 (WALL) | 1.00mm |
| 底唇延伸 | 2.25mm (BOTTOM LIP BEYOND WALL) |
| 固定方式 | PCB 焊脚穿板 + M2 螺钉 × 2 |
| Belly-to-Belly | ✓ 支持 |
| 工作温度 | -40 ~ +85°C |
| 阻燃等级 | UL94 V-0 |
| 典型应用 | 数据中心 / 网络设备 / 5G 通信设备 |
13. 关键差异化亮点
- ✅ 全新产品方向 — F-tone Networks 从标准 OSFP 屏蔽笼延伸到 OSFP-RHS (Reduced Height Standard) 散热片接口设计
- ✅ RHS 散热片接口 — 22.0×12.2mm 接触面,相比标准 OSFP 设计可降低整体高度约 15-20%
- ✅ LCP 主壳体 — 液晶聚合物材质,耐高温 + 阻燃 UL94 V-0 + 抗 EMI
- ✅ 100G/200G/400G/800G 兼容 — 覆盖 OSFP 全部主流速率
- ✅ Belly-to-Belly 背靠背 — 支持上下双层 PCB 共用面板开孔,提高面板密度
- ✅ 21.10mm 散热片外径 — 适配 OSFP 模块顶部圆形散热片
- ✅ 2.25mm 底唇延伸 — 提供 OSFP 模块机械定位
- ✅ 1.00mm 壁厚 — 提供机械强度和 EMI 屏蔽
- ✅ M2 螺钉 + PCB 焊脚 — 双重固定,机械稳定性高
- ✅ REV.A 主流配置 — 首次发布,可立即供货
14. 典型应用场景
- 🖥️ 数据中心交换机 — 100G/200G/400G/800G 板级互联,高密度 Belly-to-Belly 安装
- 🌐 网络设备 — 高速路由器、核心交换机、边缘节点
- 📡 5G 通信设备 — 5G 基站、前传网络、承载网
- ☁️ 云计算服务器 — 高性能计算集群、GPU 服务器
- 🔬 AI 训练集群 — 大模型训练、推理加速
- 🏭 工业控制 — 工业以太网、工业自动化
