产品描述 (Product Description)

FT-SH9-0T019-D0S03 — OSFP112 1×1 单端口屏蔽笼连接器 REV.A

FT-SH9-0T019-D0S03:F-tone Networks(北亿纤通科技有限公司)出品的 OSFP112 1×1 单端口屏蔽笼连接器 (Connector Cage) REV.A。采用高温 LCP(液晶聚合物)+ UL 94 V-0 阻燃黑色外壳 + 镍铜合金端子(接触区镀镍 1.27μm min + 镀金 0.76μm min, 焊接区镀镍 1.27μm min + 哑光锡 1.5~4.5μm)。接触电流 1A,额定电压 30V DC,接触电阻 ≤50mΩ,耐工频电压 300V AC,工作温度 -40~+85°C。30 pin 高速信号 0.60 TYP 间距,2 个 Ø1.60±0.04mm NPTH 安装孔,30 pads (1.20±0.05 TYP) + 30 slots (0.30±0.03 TYP) PCB 焊盘。外形 21.55×18.00×8.45mm,总 PCB 占位 24.32×17.85mm。6 大视图(俯视、正视、侧视、仰视、3D 等测、Detail H 10:1 引脚放大)+ 2 大 PCB 局部放大(Detail E 10:1 固定孔焊盘 + Detail F 10:1 信号引脚焊盘)。通用公差 1 位小数 ±0.20 / 2 位小数 ±0.15 / 3 位小数 ±0.10 / 角度 ±1°/±5°,推荐 PCB 尺寸公差 ±0.05mm。适用于 1.6T/2×600G OSFP1600 下一代数据中心 200G/lane / 400G/lane / 800G/lane OSFP 模块板级互联。
型号 (Model)
FT-SH9-0T019-D0S03
OSFP112 1×1 单端口
类型 (Type)
OSFP112 1×1 CONNECTOR
单端口屏蔽笼
目标封装
OSFP112 / OSFP1600
OSFP MSA 规范
目标速率
1.6T / 2×600G
OSFP1600 MSA
外壳材料
高温 LCP
UL 94 V-0 阻燃,黑色
端子材料
镍铜合金
接触区 Ni 1.27μm min + Au 0.76μm min
焊接区镀层
Ni 1.27μm min + 哑光锡 1.5~4.5μm
—
接触电流
1 A
Contact Current Rating
额定电压
30 V DC
Voltage Rating
接触电阻
≤ 50 mΩ
Contact Resistance
耐工频电压
300 V AC
Dielectric Withstanding Voltage
工作温度
-40~+85°C
—
外形
21.55 × 18.00 × 8.45 mm
主体
总 PCB 占位
24.32 × 17.85 mm
PCB 最小尺寸
NPTH 安装孔
2 × Ø1.60±0.04 mm
非金属化安装孔
引脚数
30 pin
高速信号
引脚间距
0.60 mm TYP
Detail F
PCB pads
30 × 1.20±0.05 TYP
30 pads
PCB slots
30 × 0.30±0.03 TYP
30 slots
应用
1.6T / 2×600G OSFP1600
板级互联
通用公差
±0.20/±0.15/±0.10
1/2/3 位小数
角度公差
±1°/±5°
1/2 位小数
推荐 PCB 公差
±0.05 mm
Recommended PCB
图纸版本
REV.A
批准 Jack / 审核 Mark / 制图 Andy
视图数量
6 大视图 + 2 Detail
10:1 局部放大

主要特性 (Features)

  • OSFP112 1×1 单端口屏蔽笼连接器 — F-tone Networks 自主设计, 1.6T/2×600G OSFP1600 下一代数据中心板级互联
  • OSFP1600 MSA 规范 — OSFP 1.6T 升级路径, OSFP1600 标准
  • 200G/lane / 400G/lane / 800G/lane 单通道速率 — 适配下一代 1.6T OSFP 模块 PAM4 信号完整性
  • 高温 LCP 外壳 — 高温液晶聚合物, 黑色, UL 94 V-0 阻燃等级, 适应高速热管理
  • 镍铜合金端子 — 接触区镀镍 1.27μm min + 镀金 0.76μm min, 焊接区镀镍 1.27μm min + 哑光锡 1.5~4.5μm
  • 30 pin 高速信号引脚 — 0.60mm TYP 间距, 适配 1.6T 高速信号完整性
  • 30 pads (1.20±0.05 TYP) + 30 slots (0.30±0.03 TYP) PCB 焊盘 — Detail F 10:1 局部放大
  • 2 个 Ø1.60±0.04mm NPTH 安装孔 — 非金属化安装孔, 便于 PCB 板级定位
  • 接触电流 1A — 适配高速模块大电流应用
  • 额定电压 30V DC — 适配模块供电电压
  • 接触电阻 ≤ 50mΩ — 极低接触电阻保证信号完整性
  • 耐工频电压 300V AC — 高耐压保证长期可靠性
  • 工作温度 -40~+85°C — 工业级宽温, 适应严苛环境
  • 外形 21.55×18.00×8.45mm — 单端口紧凑结构
  • 总 PCB 占位 24.32×17.85mm — 1×1 单端口标准 PCB 封装
  • 6 大视图 — 俯视、正视、侧视、仰视、3D 等测、Detail H(10:1 引脚放大)
  • 2 大 PCB 局部放大 — Detail E (10:1 固定孔焊盘) + Detail F (10:1 信号引脚焊盘)
  • 通用公差 1/2/3 位小数 ±0.20/±0.15/±0.10 — 角度公差 ±1°/±5°
  • 推荐 PCB 尺寸公差 ±0.05mm — 适配高速信号完整性
  • 完整机械公差标注 — X/XX/XXX 形位公差 L0.05 / M0.05 基准
  • 应用: 1.6T/2×600G OSFP1600 下一代数据中心 — 200G/lane / 400G/lane / 800G/lane 高速板级互联, OSFP1600 升级路径
  • 图纸版本 REV.A — F-tone Networks 2026 最新版, 批准 Jack / 审核 Mark / 制图 Andy

与同款 QSFP112 版本对比 (Comparison with QSFP112 Variant)

FT-SH9-0T019-D0S03 OSFP112 vs QSFP112 1×1 单端口屏蔽笼

FT-SH9-0T019-D0S03 是 F-tone Networks 同系列双封装屏蔽笼连接器, 提供 OSFP112 (本篇) 和 QSFP112 (上一篇 ID 20895) 两种规格。机械尺寸完全相同, 但目标封装和目标应用不同:

属性 (Attribute) FT-SH9 QSFP112 1X1 (上一篇 20895) **FT-SH9 OSFP112 1X1 (本篇)**
目标接口 QSFP112 MSA **OSFP112 / OSFP1600 MSA**
目标速率 800G / 1.6T **1.6T / 2×600G (OSFP1600)**
单通道速率 100G/lane (PAM4) **200G/lane / 400G/lane / 800G/lane (PAM4)**
升级路径 QSFP-DD800 兼容 **OSFP1600 下一代数据中心 1.6T 升级**
数据速率 100G/lane **200G/lane, 400G/lane, 800G/lane**
机械外形 21.55×18.00×8.45mm **21.55×18.00×8.45mm (相同)**
引脚数 30 pin **30 pin (相同)**
引脚间距 0.60 TYP **0.60 TYP (相同)**
PCB 安装孔 2 × Ø1.60±0.04mm NPTH **2 × Ø1.60±0.04mm NPTH (相同)**
PCB pads/slots 30/30 **30/30 (相同)**
主要应用 100G/200G/400G/800G QSFP112 **1.6T/2×600G OSFP1600 下一代数据中心**

应用场景 (Applications)

  • 1.6T OSFP1600 模块 — 1.6T 下一代数据中心板级光模块 Cage 装配
  • 2×600G OSFP1600 模块 — 2×600G 数据中心板级光模块 Cage 装配
  • OSFP 1600G 1×1 模块 — OSFP 1600G 单端口 Cage 板级装配
  • InfiniBand NDR+ — 下一代 1.6T InfiniBand 板级互联
  • 200G/lane 高速模块 — 单通道 200Gb/s PAM4 模块
  • 400G/lane 高速模块 — 单通道 400Gb/s PAM4 模块
  • 800G/lane 高速模块 — 单通道 800Gb/s PAM4 模块
  • TOR/EOR 交换机 — 下一代 1.6T 数据中心 TOR/EOR 交换机板级 Cage 装配
  • 服务器网卡 — 高密度 1.6T 服务器网卡 Cage 压接
  • 通信设备 — 下一代 1.6T 路由器/交换机 Cage 装配
  • 测试设备 — 1.6T 高速测试设备 Cage 装配
  • AI/ML 集群 — AI 训练集群 1.6T 网络板级互联

一、关键性能参数 (Key Performance)

参数 (Parameter) 符号 (Symbol) 最小值 (Min) 典型值 (Typ) 最大值 (Max) 单位 (Unit)
工作温度 (Operating Temperature) TOP -40 — +85 °C
接触额定电流 (Contact Current Rating) ICC — — 1.0 A (Ampere)
额定电压 (Voltage Rating) VDC — — 30 V DC
接触电阻 (Contact Resistance) CR — — 50 mΩ (milliohms)
耐工频电压 (Dielectric Withstanding Voltage) DWV — — 300 V AC
通用公差 (General Tolerance) X.X — — ±0.20 mm (1 位小数)
通用公差 (General Tolerance) .XX — — ±0.15 mm (2 位小数)
通用公差 (General Tolerance) .XXX — — ±0.10 mm (3 位小数)
角度公差 (Angle Tolerance) X — — ±1° ° (1 位)
角度公差 (Angle Tolerance) .XX — — ±5° ° (2 位)
推荐 PCB 尺寸公差 (PCB Tolerance) — — — ±0.05 mm

二、外形尺寸 (Mechanical Dimensions)

所有尺寸单位: mm。包含 6 大视图(俯视、正视、侧视、仰视、3D 等测、Detail H 10:1 引脚放大)的关键尺寸:

尺寸 (Dimension) 数值 (Value) 单位 (Unit) 公差 (Tolerance) 说明 (Notes)
21.55 21.55 mm ±0.15 主体长度(正视图)
8.85 8.85 mm — 正视图宽度
8.55 8.55 mm — 正视图宽度
1.20 1.20 mm ±0.06 俯视图/侧视图高度
1.48 1.48 mm ±0.03 引脚细节
9.00 9.00 mm — 俯视图宽度
18.00 18.00 mm — 总宽度
1.48 1.48 mm ±0.03 引脚细节
1.15 1.15 mm MAX 最大尺寸
18.87 18.87 mm ±0.03 总长
8.45 8.45 mm ±0.20 整体高度
0.60 0.60 mm TYP 典型引脚间距
5.10 5.10 mm — 俯视图
20.75 20.75 mm ±0.20 正视图总长
0.20 0.20 mm — H 基准
0.22 0.22 mm ±0.03 Detail H 引脚宽度
29 × 0.60 0.60 mm ×29 29 个引脚, 间距 0.60 TYP
0.50 0.50 mm ±0.10 Detail H 引脚厚度
2.15 2.15 mm MAX 最大高度
1.40 1.40 mm MAX 最大高度
8.96 8.96 mm MAX 最大长度
0.59 0.59 mm — 引脚细节
2.15 2.15 mm MAX 最大高度
6.40 6.40 mm MAX 最大长度
1.50 1.50 mm — 引脚细节
4.25 4.25 mm ±0.125 侧视图

外型尺寸工程图 (Mechanical Dimension Drawing — 6 Views)

FT-SH9 OSFP112 1X1 6 大视图工程图

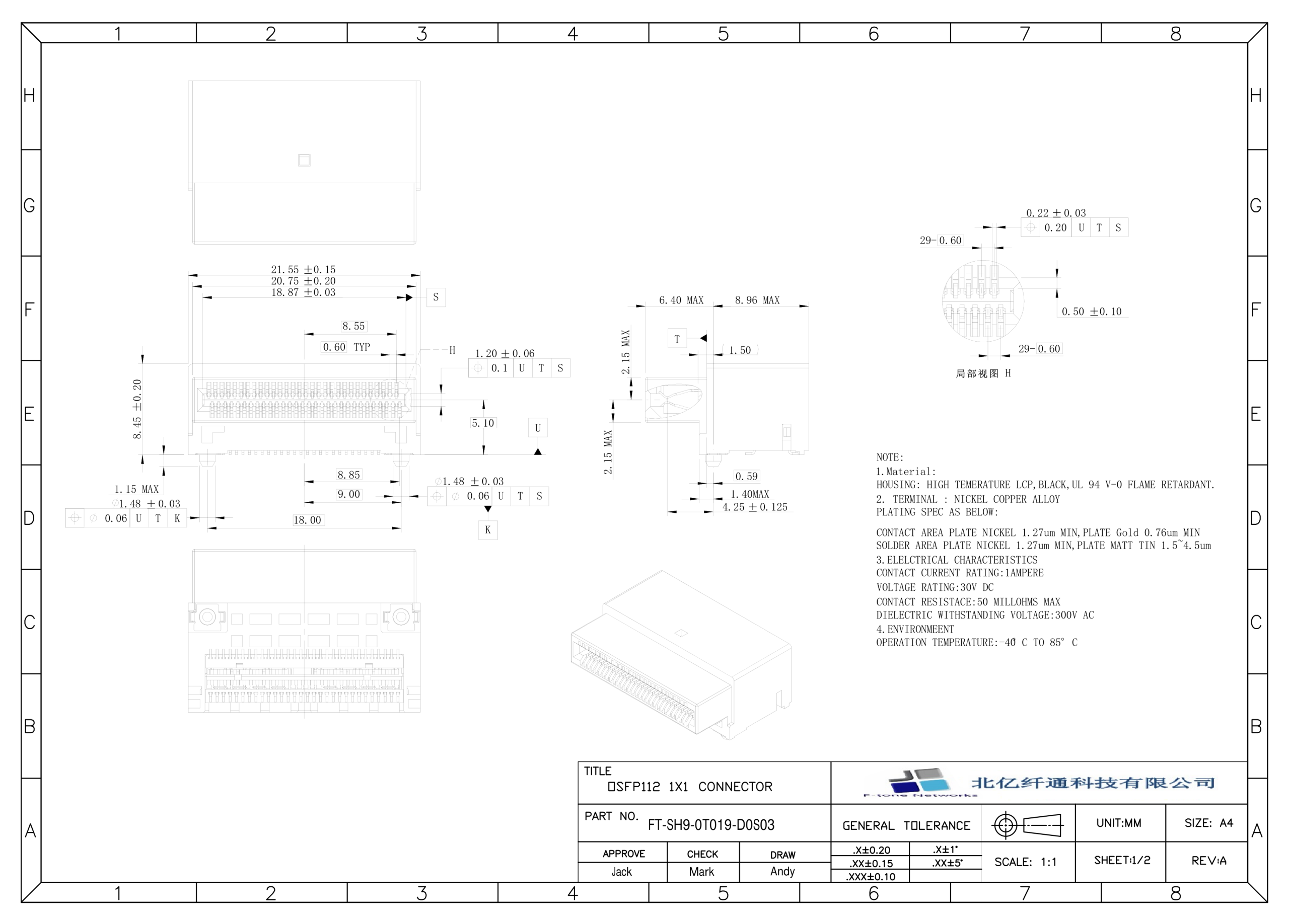

图 1: FT-SH9-0T019-D0S03 OSFP112 1×1 单端口屏蔽笼连接器 REV.A 外型尺寸工程图 — 包含 6 大视图(俯视图、正视图、侧视图、仰视图、3D 等测图、Detail H 10:1 引脚局部放大图),所有尺寸单位为 mm,比例 1:1(Detail H 比例 10:1)。

视图说明 (View Description)

视图 (View) 视图类型 (Type) 比例 (Scale) 内容 (Content)
俯视图 (Top View) 2D 视图 1:1 连接器上盖外形
正视图 (Front View) 2D 视图 1:1 主体长度 + 引脚布局参数
侧视图 (Side View) 2D 视图 1:1 高度 + 接口深度参数
仰视图 (Bottom View) 2D 视图 1:1 底部引脚 + 固定孔排布
3D 轴测图 (3D Isometric View) 3D 视图 — 立体外形
Detail H 局部放大 (10:1) Detail View 10:1 引脚细节 + 宽度 0.22±0.03 + 厚度 0.50±0.10

三、推荐 PCB 尺寸 (Recommended PCB Dimensions)

推荐 PCB 尺寸公差 ±0.05mm。包含 PCB 整体布局 + 2 个 NPTH 安装孔 + 30 pads / 30 slots 信号引脚焊盘 + Detail E (10:1 固定孔焊盘) + Detail F (10:1 信号引脚焊盘):

尺寸 (Dimension) 数值 (Value) 单位 公差 说明 (Notes)
24.32 24.32 mm MIN PCB 总宽度(最小)
20.55 20.55 mm ±0.10 核心功能区宽度
1.28 1.28 mm — PCB 上部基准
2-0.30 0.30 mm ×2 2 位置尺寸
18.00 18.00 mm — 底部基准定位
21.15 21.15 mm ±0.10 底部基准定位
1.60 ±0.04 NPTH 1.60 mm ±0.04 2 个 NPTH 安装孔(非金属化)
2-0.90 MIN 0.90 mm MIN 2 位置最小值
2-1.10 MIN 1.10 mm MIN 2 位置最小值
2-1.04 ±0.05 1.04 mm ±0.05 2 位置(单引脚长度公差)
2-9.10 ±0.10 9.10 mm ±0.10 2 位置(引脚间距)
3.45 3.45 mm — 引脚焊盘
4.00 4.00 mm — 引脚焊盘
10.00 10.00 mm — 引脚焊盘
17.85 17.85 mm MIN PCB 纵向总长度(最小)
2-1.51 MIN 1.51 mm MIN 2 位置最小值(上排引脚最小长度)
2-1.20 MIN 1.20 mm MIN 2 位置最小值(上排引脚最小宽度)
2.85 ±0.03 2.85 mm ±0.03 Detail E 焊盘总尺寸
1.52 ±0.05 1.52 mm ±0.05 Detail E 位置公差
1.70 ±0.03 1.70 mm ±0.03 Detail E 焊盘
2.45 ±0.03 2.45 mm ±0.03 Detail E 位置公差
R0.15 0.15 mm — Detail E 圆角
1.425 ±0.05 1.425 mm ±0.05 Detail E 焊盘孔
1.90 ±0.05 1.90 mm ±0.05 Detail E 焊盘孔径
0.60 TYP 0.60 mm TYP Detail F 引脚间距(典型)
30-1.20 ±0.05 TYP 1.20 mm ±0.05 TYP 30 pads 单尺寸
30-0.30 ±0.03 TYP 0.30 mm ±0.03 TYP 30 slots 单尺寸

推荐 PCB 安装尺寸工程图 (Recommended PCB Layout Drawing — 3 Views)

FT-SH9 OSFP112 1X1 推荐 PCB 安装尺寸工程图

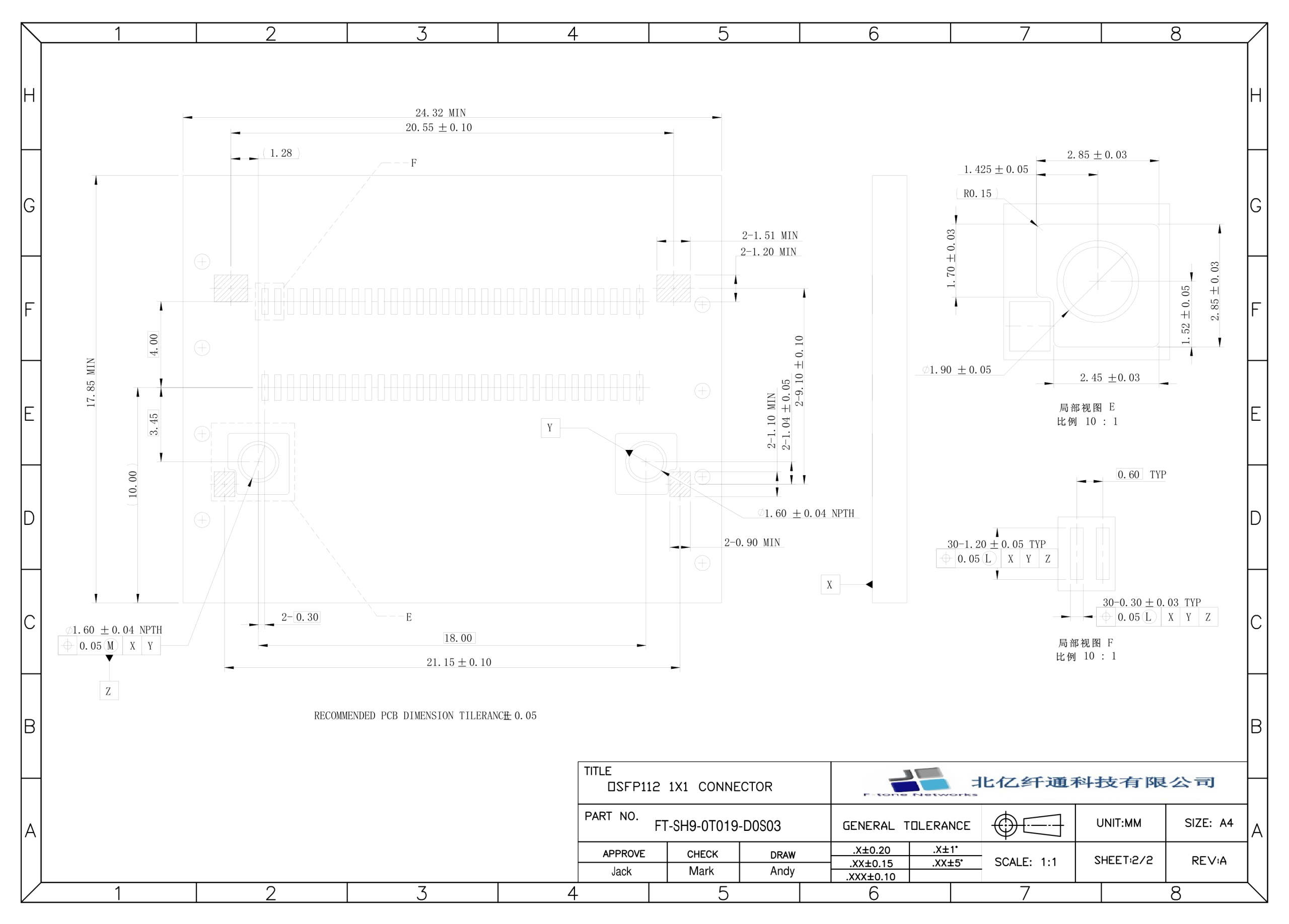

图 2: FT-SH9-0T019-D0S03 OSFP112 1×1 推荐 PCB 安装尺寸工程图 — 包含 3 大视图(主视图 PCB 布局俯视图 + Detail E 10:1 固定孔焊盘局部放大 + Detail F 10:1 信号引脚焊盘局部放大),所有尺寸单位为 mm,主视图比例 1:1,Detail E 和 Detail F 比例 10:1。推荐 PCB 尺寸公差 ±0.05mm。

PCB 视图说明 (PCB View Description)

视图 (View) 视图类型 (Type) 比例 (Scale) 内容 (Content)
主视图 (PCB 布局俯视图) 2D 视图 1:1 PCB 整体安装 + 焊盘 + 固定孔布局
Detail E 局部放大 (10:1) Detail View 10:1 固定孔周边焊盘 + 2.85±0.03 + 1.70±0.03 + 圆角 R0.15 + 焊盘孔 Ø1.90±0.05
Detail F 局部放大 (10:1) Detail View 10:1 信号引脚焊盘 + 30 pads (1.20±0.05 TYP) + 30 slots (0.30±0.03 TYP) + 0.60mm 间距

四、材料与镀层 (Material & Plating)

材料类别 (Material) 规格 (Specification) 标准/等级 说明 (Notes)
外壳 (Housing) 高温 LCP (High Temperature LCP) UL 94 V-0 阻燃 液晶聚合物,黑色
端子 (Terminal) 镍铜合金 (Nickel Copper Alloy) — 接触端子导电基材
接触区镀层 (Contact Area Plating) – 镍 (Ni) 1.27 μm (MIN) —
接触区镀层 (Contact Area Plating) – 金 (Au) 0.76 μm (MIN) —
焊接区镀层 (Solder Area Plating) – 镍 (Ni) 1.27 μm (MIN) —
焊接区镀层 (Solder Area Plating) – 哑光锡 (Matt Tin) 1.5 ~ 4.5 μm —
颜色 (Color) 黑色 (BLACK) — —

五、禁布区规则 (Keep Out Rule)

本 OSFP112 1×1 连接器对 PCB 禁布区无强制要求(PCB 边缘 / PCB 内部 / 过孔区域均可走线 + 元器件),但建议:

禁布区 (Keep Out Zone) 禁布内容 (Restriction) 允许 (Allowed) 规则 (Rule)
PCB 边缘 (PCB Edge) 无禁布(可走线 + 元器件) — —
PCB 内部 (PCB Internal) 无禁布(可走线 + 元器件) — —
过孔区域 (Via Area) 无禁布(可走线 + 过孔) — —
💡 建议: 1. 信号引脚焊盘区域(DETAIL F 10:1 标注的 30 pads + 30 slots 区域)应避免长距离平行走线, 减少串扰; 2. 固定孔区域(DETAIL E 10:1 标注的 2 个 Ø1.90±0.05mm 焊盘孔)应避免走线, 防止短路; 3. PCB 边缘(PCB Edge 标注的 24.32 × 17.85mm 区域) 应保留 0.5mm 以上的禁布区, 便于装配对位; 4. OSFP1600 高速信号 200G/lane / 400G/lane / 800G/lane PAM4 走线应严格控制阻抗和线宽。

六、通用公差规则 (General Tolerance Rule)

💡 通用公差规则 (General Tolerance):
  • 线性尺寸 (Linear Dimension): X.X 1 位小数 ±0.20mm | .XX 2 位小数 ±0.15mm | .XXX 3 位小数 ±0.10mm
  • 角度尺寸 (Angle Dimension): X 1 位整数 ±1° | .XX 2 位小数 ±5°
  • 推荐 PCB 尺寸公差 (Recommended PCB Dimension): ±0.05mm
  • 形位公差 (Geometric Tolerance): L 0.05 / M 0.05 / E 0.05 / F 0.05 / X 0.05 / Y 0.05 / Z 0.05 — 7 个方向标注
  • 基准 (Datum): L / M / X / Y / Z 5 个基准面

七、签署信息 (Signature Information)

  • 制图 (Drafter): Andy
  • 审核 (Checker): Mark
  • 批准 (Approver): Jack
  • 图纸版本 (Rev): REV.A
  • 图纸比例 (Scale): 1:1(Detail 比例 10:1)
  • 图纸规格 (Sheet): A4(2 页 / 2 sheets)
  • 绘制单位 (Drawn By): 北亿纤通科技有限公司 | F-tone Networks

使用与维护 (Handling & Maintenance)

  • 材料选型:外壳为高温 LCP(液晶聚合物), 黑色, UL 94 V-0 阻燃, 适应高速热管理。
  • 端子镀层:接触区镀镍 1.27μm min + 镀金 0.76μm min(保证接触电阻 ≤50mΩ);焊接区镀镍 1.27μm min + 哑光锡 1.5~4.5μm(保证可焊性)。
  • 电气参数:接触电流 1A;额定电压 30V DC;接触电阻 ≤50mΩ;耐工频电压 300V AC。
  • 环境参数:工作温度 -40~+85°C(工业级宽温)。
  • 引脚设计:30 pin 高速信号, 0.60mm TYP 间距, 适配 1.6T/2×600G OSFP1600 高速信号完整性。
  • PCB 安装孔:2 个 Ø1.60±0.04mm NPTH(非金属化安装孔), 便于 PCB 板级定位。
  • PCB 焊盘:30 pads (1.20±0.05 TYP) + 30 slots (0.30±0.03 TYP) — Detail F 10:1 局部放大。
  • 外形尺寸:21.55 × 18.00 × 8.45mm(主体);总 PCB 占位 24.32 × 17.85mm(PCB 最小尺寸)。
  • 推荐 PCB 尺寸公差:±0.05mm, 适配 1.6T 高速信号完整性。
  • 通用公差:1 位小数 ±0.20 / 2 位小数 ±0.15 / 3 位小数 ±0.10;角度公差 ±1°/±5°。
  • 形位公差:L 0.05 / M 0.05 / E 0.05 / F 0.05 / X 0.05 / Y 0.05 / Z 0.05 — 7 个方向标注。
  • 应用场景:1.6T / 2×600G OSFP1600 模块(单端口屏蔽笼) — 200G/lane / 400G/lane / 800G/lane PAM4 板级互联, OSFP1600 下一代数据中心升级路径。
