1531.6nm 单模DFB蝶形激光器 FT-73-DFB-BL-A-B-C-D-E-F
1531.6nm 单模DFB蝶形激光器属于温控尾纤激光器系列，采用量子阱结构的DFB激光器，内置半导体制冷器，先进的激光焊接工艺实现蝶形（butterfly）尾纤式封装，结构紧凑，体积小，在光纤通信领域得到广泛应用；半导体制冷器高精度温度控制下，激光器功率高稳定、波长高稳定的优势，使得激光器在光纤传感器领域得到广泛应用。
图1：FT-73-DFB-BL 1531.6nm DFB蝶形激光器产品外观
一、特性
- 采用进口量子阱结构DFB半导体激光器芯片
- 波长稳定
- 高输出功率
- 气密性温控封装
- 封装形式：BF14 尾纤式、TF8 空间式、TO39 及其他定制
二、应用领域
- 光纤气体检测系统
- 气体检测用无源器件生产检测
额定极限工作条件
| 参数指标 | 符号 | 参数值 | 单位 |
|---|---|---|---|
| 激光二极管正向电流 | If(LD) | 100 | mA |
| 激光二极管反向电压 | Vr(LD) | 2 | V |
| 背光探测器工作电流 | If(PD) | 2 | mA |
| 背光探测器反向电压 | Vr(PD) | 20 | V |
| 致冷器工作电流 | ITEC | 2.4 | A |
| 致冷器工作电压 | VTEC | 2.9 | V |
| 工作温度 | Topr | -20~+70 | ℃ |
| 储存温度 | Tstg | -40~+85 | ℃ |
| 引线焊接温度/时间 | Tsld | 260/10 | ℃/s |
技术参数（测试环境温度为25℃）
| 参数指标 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 出光功率 | PO | CW | 3 | – | 10 | mW |
| 阈值电流 | Ith | CW | – | 12 | 18 | mA |
| 工作电流 | Iop | CW, 5mW | – | – | 100 | mA |
| 工作电压 | Vop | CW, 5mW | – | 1.5 | 2.0 | V |
| 斜率效率 | η | CW, 5mW | 0.05 | 0.1 | – | mW/mA |
| 峰值波长 | λp | CW, 5mW@25℃ | λc-1 | λc | λc+1 | nm |
| 波长稳定度 | λs | CW, 5mW@25℃ | -0.1nm | – | +0.1 | nm |
| 边模抑制比 | SMSR | CW, 5mW | 35 | – | – | dB |
| 光谱宽度(20dB) | ∆λ | CW, 5mW | – | 0.2 | – | nm |
| 波长随温度变化漂移系数 | Δλ/T | 稳定工作电流 | – | 0.1 | – | nm/℃ |
| 波长随电流变化漂移系数 | Δλ/I | 稳定工作温度 | – | 0.01 | – | nm/mA |
| 热敏电阻 | Rth | Ttherm=25℃ | 9.5 | 10 | 10.5 | kΩ |
注意：气体检测中，根据HITRAN提供的吸收谱线数据，同一种气体通常有几个吸收峰，客户应先根据自己的系统需要选择最佳中心波长位置。
气体吸收参考表
根据HITRAN数据库，常见气体的近红外吸收波长参考如下表：
| 气体成分 | 吸收波长 |
|---|---|
| O2 | 761nm、764nm (VCSEL) |
| HF | 1268.7nm、1273nm、1278nm |
| H2O | 1368.59nm、1392nm |
| NH3 | 1512nm |
| C2H2 | 1532.68nm |
| CO | 1567nm |
| H2S | 1578nm |
| CO2 | 1580nm、2.0um |
| C2H4 | 1620nm、1627nm |
| CH4 | 1647nm、1650.9nm、1653.7nm、1660nm |
| HCl | 1742nm |
| C2H6 | 1683nm、1640nm |
外形尺寸

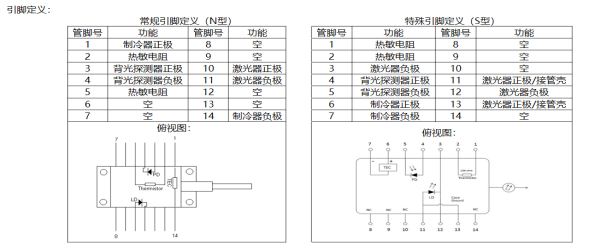

图2：FT-73-DFB-BL 蝶形封装引脚定义图

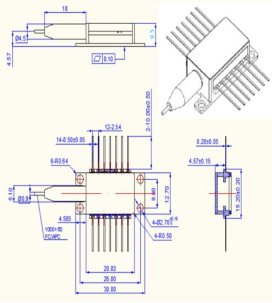

图3：FT-73-DFB-BL 蝶形封装外形尺寸图
三、订货信息
型号：FT-73-DFB-BL-A-B-C-D-E-F
| FT-73-DFB-BL | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| FT-73-DFB-BL | 波长 | 功率 | 尾纤长度 | 管脚定义 | 连接头形式 | 工作温度 |
| FT-73-DFB-BL | 1531.6=1531.6nm XX=others |
3=3mW 10=10mW 20=20mW |
1=1m | S=S型 N=N型 |
NE=None FA=FC/APC FU=FC/UPC SA=SC/APC SP=SC/PC |
23~25℃ |
