FT-73-DFB-BL-A-B-C-D-E-F 1531.6nm 单模 DFB 蝶形激光器 是 F-tone Networks（北亿纤通） 出品的 温控尾纤式单模 DFB 半导体激光器，采用 进口量子阱结构 DFB 激光器芯片，内置 半导体制冷器（TEC）+ 热敏电阻 + 背光探测器，14 引脚蝶形封装，气密性温控封装，是 光纤气体检测系统（替代波长 C2H2 乙炔气体检测）+ 气体检测用无源器件生产检测 + 光纤传感 + 激光测距 + 精密激光检测 等应用的理想选择。
🔄 与姊妹产品 FT-73-DFB-BL 1532.8nm 的关系
FT-73-DFB-BL 1531.6nm 与 FT-73-DFB-BL 1532.8nm（ID 21038）属于同系列产品，结构、参数、封装、引脚定义完全相同，仅中心波长不同（1531.6nm vs 1532.8nm）。
1531.6nm 是 HITRAN 数据库中 C2H2 乙炔气体的邻近替代吸收谱线，可作为 C2H2 气体检测的备选波长，与 1532.68nm 吸收峰相邻，可有效避免其他气体干扰或用于差分检测技术。
此外，本产品 B 字段（功率）多一档：3=3mW / 10=10mW / 20=20mW，相比 1532.8nm 版本（仅 3=3mW / 10=10mW）提供更高输出功率选项。
核心特性（Features）
典型应用（Applications）
- 光纤气体检测系统（Fiber-Optic Gas Detection System）— C2H2 乙炔检测替代波长
- 气体检测用无源器件生产检测
- 激光测距（Laser Ranging / LIDAR）
- 精密激光检测（Precision Laser Detection）
- 光纤传感（Fiber Optic Sensing）
- 光通信（Optical Communication）
🧪 气体吸收参考表（HITRAN Database）
1531.6nm 单模 DFB 蝶形激光器属于温控尾纤激光器系列，针对 C2H2 乙炔气体检测（1531.6nm 是 1532.68nm 吸收峰的邻近替代波长），根据 HITRAN 提供的吸收谱线数据：
761nm、764nm (VCSEL)
1268.7nm、1273nm、1278nm
1368.59nm、1392nm
1512nm
1531.6nm（本篇）/ 1532.68nm（姊妹产品）
1567nm
1578nm
1580nm、2.0μm
1620nm、1627nm
1647nm、1650.9nm、1653.7nm、1660nm
1742nm
1683nm、1640nm
⚠️ 注意：气体检测中，根据 HITRAN 提供的吸收谱线数据，同一种气体通常有几个吸收峰，客户应先根据自己的系统需要选择最佳中心波长位置。
可配置型号（Model Configuration）
📦 FT-73-DFB-BL-A-B-C-D-E-F 6 位配置系统
1531.6 = 1531.6nm
XX = others
3 = 3mW
10 = 10mW
20 = 20mW（本篇新增）
1 = 1m
S = S 型
N = N 型
NE = None
FA = FC/APC
FU = FC/UPC
SA = SC/APC
SP = SC/PC
23~25℃
本篇默认配置：FT-73-DFB-BL-1531.6-10-1-N-FA-23~25℃（即 1531.6nm / 10mW / 1m 尾纤 / N 型引脚 / FC/APC 接头 / 23~25°C 工作温度）
额定极限工作条件（Absolute Maximum Ratings）
| 参数指标（Parameter） | 符号（Symbol） | 参数值（Value） | 单位（Unit） |
|---|---|---|---|
| 激光二极管正向电流（Laser Diode Forward Current） | If(LD) | 100 | mA |
| 激光二极管反向电压（Laser Diode Reverse Voltage） | Vr(LD) | 2 | V |
| 背光探测器工作电流（Monitor PD Forward Current） | If(PD) | 2 | mA |
| 背光探测器反向电压（Monitor PD Reverse Voltage） | Vr(PD) | 20 | V |
| 致冷器工作电流（TEC Current） | ITEC | 2.4 | A |
| 致冷器工作电压（TEC Voltage） | VTEC | 2.9 | V |
| 工作温度（Operating Temperature） | Topr | -20 ~ +70 | ℃ |
| 储存温度（Storage Temperature） | Tstg | -40 ~ +85 | ℃ |
| 引线焊接温度/时间（Soldering Temperature / Time） | Tsld | 260 / 10 | ℃ / s |
技术参数（Technical Parameters, T=25°C）
| 参数指标（Parameter） | 符号（Symbol） | 测试条件（Test Conditions） | 最小值（Min） | 典型值（Typ） | 最大值（Max） | 单位（Unit） |
|---|---|---|---|---|---|---|
| 出光功率（Output Power） | PO | CW | 3 | – | 20 | mW |
| 阈值电流（Threshold Current） | Ith | CW | – | 12 | 18 | mA |
| 工作电流（Operating Current） | Iop | CW, 5mW | – | – | 100 | mA |
| 工作电压（Operating Voltage） | Vop | CW, 5mW | – | 1.5 | 2.0 | V |
| 斜率效率（Slope Efficiency） | η | CW, 5mW | 0.05 | 0.1 | – | mW/mA |
| 峰值波长（Peak Wavelength） | λp | CW, 5mW@25℃ | λc – 1 | λc | λc + 1 | nm |
| 波长稳定度（Wavelength Stability） | λs | CW, 5mW@25℃ | -0.1 | – | +0.1 | nm |
| 边模抑制比（Side-Mode Suppression Ratio, SMSR） | SMSR | CW, 5mW | 35 | – | – | dB |
| 光谱宽度(20dB)（20dB Spectral Width） | ∆λ | CW, 5mW | – | 0.2 | – | nm |
| 波长随温度变化漂移系数（Wavelength Temp Coefficient） | Δλ/T | 稳定工作电流 Steady | – | 0.1 | – | nm/℃ |
| 波长随电流变化漂移系数（Wavelength Current Coefficient） | Δλ/T | 稳定工作温度 Steady | – | 0.01 | – | nm/mA |
| 热敏电阻（Thermistor） | Rth | Ttherm = 25ºC | 9.5 | 10 | 10.5 | kΩ |

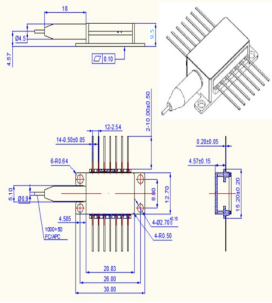

外形尺寸（Outline Dimensions）
4 视图关键尺寸（4-View Dimensions）
| 视图（View） | 结构分区（Section） | 尺寸参数（Parameter） | 数值（Value, mm） | 说明（Description） |
|---|---|---|---|---|
| 3D 立体 | 整体外观 | 蝶形金属外壳 | — | 上下各 7 根引脚（共 14-Pin）+ 尾纤输出 + 两侧安装翼 |
| 侧视（Side） | 轴向总长度 | 总长度 | 24.5 | 从光纤顶端到外壳后端的总长 |
| 外壳主体段 | 主体长度 | 18 | 金属外壳段的长度 | |
| 外壳高度 | 侧视高度 | 9.5 | 侧视方向外壳的高度 | |
| 引脚伸出长度 | 引脚超出 | 4.57 | 引脚超出外壳底部的长度 | |
| 安装槽尺寸 | 侧边固定槽 | 6.10 | 侧边固定槽的尺寸 | |
| 正视（Top/Front） | 尾纤区 | 尾纤伸出长度 | 5.1 | 尾套伸出外壳的长度 |
| 尾纤区 | 光纤外径 | 0.9 | 裸光纤的直径 | |
| 尾纤区 | 插芯规格 | FC/APC、曲率半径 1000±80 | 光纤接头的参数 | |
| 外壳区 | 外壳宽度 | 12.70 | 正视方向外壳的宽度 | |
| 外壳区 | 安装孔间距 | 8.90 | 两个安装孔的中心间距 | |
| 外壳区 | 安装孔直径 | 4-Φ0.50 | 固定螺丝孔的直径 | |
| 外壳区 | 含安装耳总长度 | 26.80 | 两侧安装耳外边缘的总长度 | |
| 引脚区 | 单排引脚总跨度 | 14-0.50 ± 0.05 | 单排 7 根引脚最外侧两根的中心间距 | |
| 引脚区 | 引脚间距 | 2.54 | 相邻引脚的中心距（标准 100mil 间距） | |
| 引脚区 | 引脚直径 | 6-Φ0.64 | 单根引脚的直径 | |
| 引脚区 | 引脚伸出长度 | 2-10.00 ± 0.50 | 引脚超出外壳的长度可按需调整 | |
| 总长度 | 器件总长度 | 30.00 | 主体段长度 26.80 / 20.83 | |
| 截面（Cross-section） | 外壳厚度 | 厚度方向 | 4.57 ± 0.15 | 厚度方向外壳的尺寸 |
| 引脚厚度 | 引脚厚度 | 0.29 ± 0.05 | 单根引脚的厚度 | |
| 总厚度 | 含引脚总高度 | 16.20 ± 0.20 | 含引脚的厚度方向总高度 |

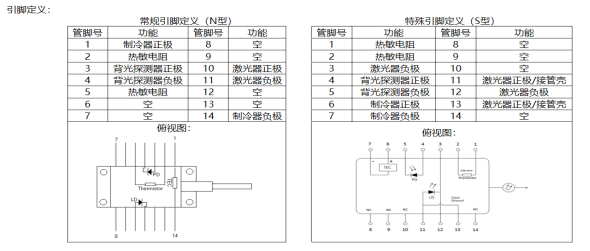

引脚定义（Pin Definition）
1. 常规引脚定义（N 型 / N Type）
🔌 N 型 14 引脚功能表
| 管脚号（Pin #） | 功能（Function） | 管脚号（Pin #） | 功能（Function） |
|---|---|---|---|
| 1 | 制冷器正极（TEC+） | 8 | 空（NC） |
| 2 | 热敏电阻（Thermistor） | 9 | 空（NC） |
| 3 | 背光探测器正极（MPD+） | 10 | 激光器正极（LD+） |
| 4 | 背光探测器负极（MPD-） | 11 | 激光器负极（LD-） |
| 5 | 热敏电阻（Thermistor） | 12 | 空（NC） |
| 6 | 空（NC） | 13 | 空（NC） |
| 7 | 空（NC） | 14 | 制冷器负极（TEC-） |
俯视图说明：器件俯视视角示意图：上侧引脚从左到右依次为 7→1，下侧引脚从左到右依次为 9→14，右侧为光输出端，内部标注了热敏电阻、背光探测器、激光器的电路连接对应关系。
2. 特殊引脚定义（S 型 / S Type）
🔌 S 型 14 引脚功能表
| 管脚号（Pin #） | 功能（Function） | 管脚号（Pin #） | 功能（Function） |
|---|---|---|---|
| 1 | 热敏电阻（Thermistor） | 8 | 空（NC） |
| 2 | 热敏电阻（Thermistor） | 9 | 空（NC） |
| 3 | 激光器负极（LD-） | 10 | 空（NC） |
| 4 | 背光探测器正极（MPD+） | 11 | 激光器正极 / 接管壳（LD+/Case） |
| 5 | 背光探测器负极（MPD-） | 12 | 激光器负极（LD-） |
| 6 | 制冷器正极（TEC+） | 13 | 激光器正极 / 接管壳（LD+/Case） |
| 7 | 制冷器负极（TEC-） | 14 | 空（NC） |
俯视图说明：器件俯视视角示意图：上侧引脚从左到右依次为 7→1，下侧引脚从左到右依次为 8→14，右侧为光输出端，内部标注了半导体制冷器（TEC）、热敏电阻、背光探测器、激光器的电路连接对应关系，激光器正极同时引出至 11、13 脚并与管壳连通。
订货信息（Ordering Information）
型号：FT-73-DFB-BL-A-B-C-D-E-F
| FT-73-DFB-BL | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| FT-73-DFB-BL | 波长（Wavelength） | 功率（Power） | 尾纤长度（Pigtail Length） | 管脚定义（Pin Definition） | 连接头形式（Connector） | 工作温度（Working Temp） |
| FT-73-DFB-BL | 1531.6 = 1531.6nm XX = others |
3 = 3mW 10 = 10mW 20 = 20mW（3 档） |
1 = 1m | S = S 型 N = N 型 |
NE = None FA = FC/APC FU = FC/UPC SA = SC/APC SP = SC/PC |
23~25℃ |
典型配置示例：
- FT-73-DFB-BL-1531.6-3-1-N-FA-23~25℃：1531.6nm / 3mW / 1m 尾纤 / N 型引脚 / FC/APC 接头 / 23~25°C
- FT-73-DFB-BL-1531.6-10-1-N-FA-23~25℃：1531.6nm / 10mW / 1m 尾纤 / N 型引脚 / FC/APC 接头 / 23~25°C（本篇默认）
- FT-73-DFB-BL-1531.6-20-1-N-FA-23~25℃：1531.6nm / 20mW（高功率） / 1m 尾纤 / N 型引脚 / FC/APC 接头 / 23~25°C（高功率版本）
- FT-73-DFB-BL-1531.6-20-1-S-SA-23~25℃：1531.6nm / 20mW / 1m 尾纤 / S 型引脚 / SC/APC 接头 / 23~25°C（高功率 S 型版本）
产品优势总结
- ✅ 量子阱结构 DFB 激光器芯片 — 进口芯片，波长稳定
- ✅ 1531.6nm 中心波长 — C2H2 乙炔气体检测替代波长（1532.68nm 邻近替代）
- ✅ 输出功率 3~20mW — 3 档可配（3mW / 10mW / 20mW）
- ✅ SMSR 边模抑制比 ≥35dB — 高纯度单模输出
- ✅ 波长稳定度 ±0.1nm — 高精度气体检测
- ✅ 光谱宽度 20dB ≤0.2nm — 窄线宽
- ✅ 斜率效率 0.05~0.1 mW/mA — 高效率
- ✅ 阈值电流典型 12mA / 最大 18mA — 低功耗
- ✅ 气密性温控封装 — 长期稳定性
- ✅ 内置 TEC 半导体制冷器（2.4A / 2.9V）— 高精度温度控制
- ✅ 内置热敏电阻（10kΩ @ 25°C）— 温度反馈
- ✅ 内置背光探测器 — 光功率反馈
- ✅ 14 引脚蝶形 BF14 封装 — 标准封装
- ✅ N 型 + S 型双引脚定义 — 兼容主流标准
- ✅ 4 种连接头可选：FC/APC + FC/UPC + SC/APC + SC/PC
- ✅ 多种封装形式：BF14 尾纤式 / TF8 空间式 / TO39 / 定制
- ✅ 典型 6 大应用场景：光纤气体检测系统 + 气体检测用无源器件生产检测 + 激光测距 + 精密激光检测 + 光纤传感 + 光通信
- ✅ 12 种气体检测波长可选（O2/HF/H2O/NH3/C2H2/CO/H2S/CO2/C2H4/CH4/HCl/C2H6）
典型应用场景
- 光纤气体检测系统：C2H2 乙炔检测（1531.6nm 替代波长 / 1532.68nm 主吸收峰），HITRAN 吸收谱线
- 气体检测用无源器件生产检测：气体检测模块的生产测试
- 激光测距（Laser Ranging / LIDAR）：高稳定度单模激光源
- 精密激光检测：实验室/工业级精密测量
- 光纤传感（Fiber Optic Sensing）：分布式光纤传感
- 光通信：单模光通信光源
- 量子阱结构：高稳定度 + 长寿命
