产品简介 / Product Overview
FT-296-1×2-PM 是北亿纤通（F-tone Networks）推出的 1×2 保偏继电器式小型光开关。该产品采用 继电器驱动 + 精密保偏光路 设计，可在 1260~1620nm 宽波长范围 内实现 P1→P2 / P1→P3 两路光通道的快速切换。产品具有 结构紧凑、切换速度快、低插损、高消光比、高可靠性与高稳定性 等特点，广泛应用于无源光网络（PON）、光保护系统、网络监控、仪器仪表等领域。
FT-296-1×2-PM 提供 A 级（插损 ≤0.7dB）与 P 级（插损 ≤0.5dB） 两种性能等级，支持 3V / 5V 锁定/非锁定 多种电气驱动方式，并可选配 PM1310 / PM1550 保偏光纤及 FC/SC/LC 等连接器，满足客户多样化需求。
光路图 / Optical Path
状态 A：P1 与 P2 连通，P1→P2 光路导通；状态 B：P1 与 P3 连通，P1→P3 光路导通。切换时间 ≤8ms，重复性 ≤±0.02dB。
主要特点 / Key Features
- 结构紧凑：L27×W12×H8.2mm 超小金属封装，节省板级/设备空间
- 切换速度快：典型切换时间 ≤8ms，满足实时监控与保护倒换需求
- 低插损：A 级 ≤0.7dB，P 级 ≤0.5dB，优异的光学传输性能
- 高消光比：≥18dB，确保保偏信号的高质量切换
- 低偏振相关损耗：PDL ≤0.05dB，适合偏振敏感系统
- 高回波损耗：≥50dB，低串扰 ≥55dB，系统干扰小
- 高重复性：≤±0.02dB，保证长期稳定工作
- 超长寿命：≥10⁷ 次切换，可靠性高
- 宽波长范围：1260~1620nm，覆盖 C+L 波段
- 多种驱动方式：支持 3V/5V 锁定（Latching）与非锁定（Non-latching）
- 高可靠性：符合 Telcordia GR-1221、GR-1073 标准
应用场景 / Applications
- 无源光网络（PON）：OLT/ONU 测试、光纤链路切换
- 光保护系统：主备光路自动倒换、线路保护
- 网络监控：多路光信号分时监控、OTDR 在线监测
- 仪器仪表：光谱仪、光功率计、可调光源等设备前端光路切换
- 光纤传感：分布式传感、干涉仪等偏振敏感应用
- 通信设备：路由器、交换机、传输设备的光通道切换
产品规格 / Specifications
| 参数 / Parameter | 单位 / Unit | 指标 / Value |
|---|---|---|
| 工作波长 / Operating Wavelength | nm | 1260 ~ 1620 |
| 插入损耗 / Insertion Loss | dB | ≤0.7 (A Grade) / ≤0.5 (P Grade) |
| 消光比 / Extinction Ratio | dB | ≥18 |
| 波长相关损耗 / WDL | dB | ≤0.25 |
| 温度相关损耗 / TDL | dB | ≤0.2 |
| 偏振相关损耗 / PDL | dB | ≤0.05 |
| 回波损耗 / Return Loss | dB | ≥50 |
| 串扰 / Crosstalk | dB | ≥55 |
| 重复性 / Repeatability | dB | ≤±0.02 |
| 切换时间 / Switching Time | ms | ≤8 |
| 寿命 / Lifetime | times | ≥10⁷ |
| 工作电压 / Operating Voltage | V | 3.0 or 5.0 |
| 最大光功率 / Max Optical Power | mW | ≤500 |
| 工作温度 / Operating Temperature | °C | -5 ~ +70 |
| 存储温度 / Storage Temperature | °C | -40 ~ +85 |
| 工作湿度 / Operating Humidity | % | 5 ~ 95 |

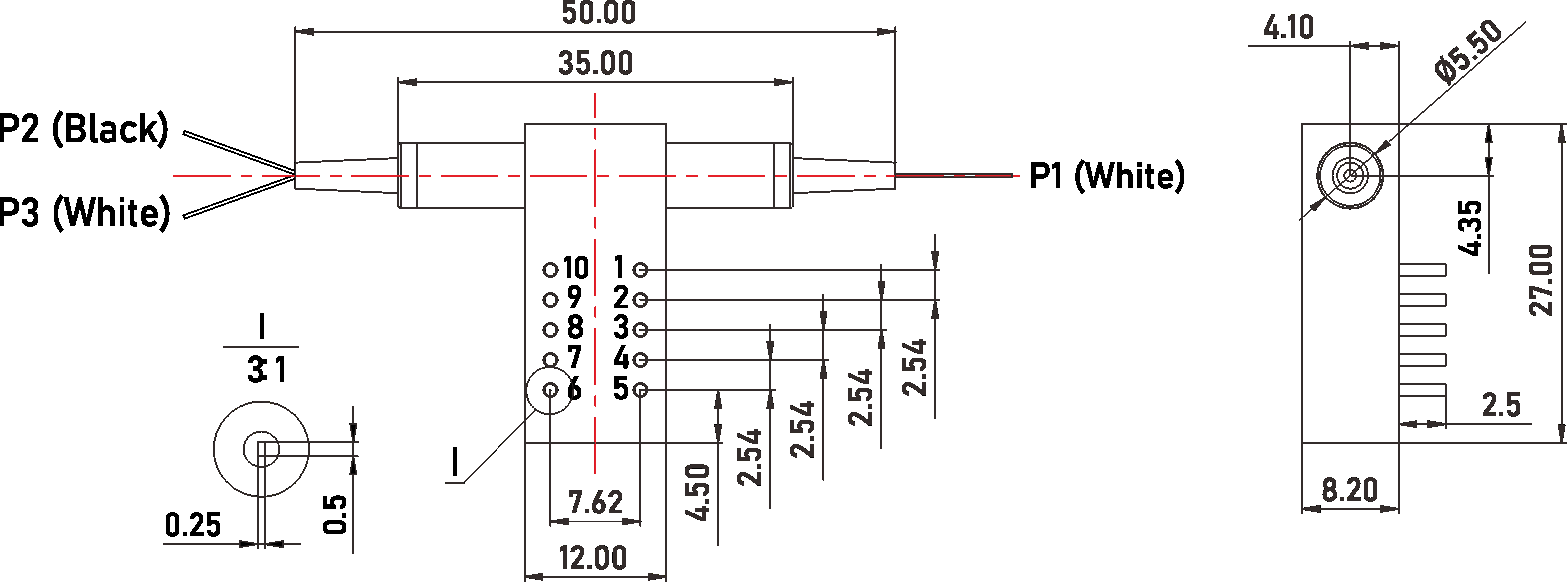

| 封装尺寸 / Package Size | mm | L27 × W12 × H8.2 (±0.2) |
注：1. 所有参数均在室温工作环境下测试；2. 所有参数均不包括连接头插入损耗。
管脚定义 / Pin Definition
| 类型 / Type | 状态 / State | 光通路 / Optical Path | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 锁定 / Latching | A | P1-P2 | – | – | GND | V+ | Close | Open | Open | Close |
| 锁定 / Latching | B | P1-P3 | V+ | GND | – | – | Open | Close | Close | Open |
| 非锁定 / Non-latching | A | P1-P2 | – | – | – | – | Close | Open | Open | Close |
| 非锁定 / Non-latching | B | P1-P3 | V+ | – | – | GND | Open | Close | Close | Open |
电气规格 / Electrical Specifications
| 类型 / Type | 电压 / Voltage | 电流 / Current | 电阻 / Resistance |
|---|---|---|---|
| 3V, 锁定 / 3V Latching | 2.7~3.3V | 54~66mA | 50Ω |
| 3V, 非锁定 / 3V Non-latching | 2.7~3.3V | 39~47mA | 70Ω |
| 5V, 锁定 / 5V Latching | 4.5~5.5V | 36~44mA | 125Ω |
| 5V, 非锁定 / 5V Non-latching | 4.5~5.5V | 26~32mA | 175Ω |
订购信息 / Ordering Information
订购型号：FT-296-1×2-A-B-C-D-E-F
| 代码 / Code | 含义 / Meaning |
|---|---|
| A — 工作波长 | 1310=1310nm / 1550=1550nm / X=其它 |
| B — 继电器类型 | 3L=3V锁定 / 3N=3V非锁定 / 5L=5V锁定 / 5N=5V非锁定 |
| C — 光纤类型 | P13=PM1310 / P15=PM1550 / X=其它 |
| D — 光纤直径 | 025=Φ0.25mm / 09=Φ0.9mm / X=其它 |
| E — 光纤长度 | 05=0.5m / 10=1.0m / 15=1.5m / X=其它 |
| F — 连接器 | 00=无 / FP=FC/UPC / FA=FC/APC / SP=SC/UPC / SA=SC/APC / LP=LC/UPC / LA=LC/APC / X=其它 |
遵循标准 / Standards
- Telcordia GR-1221 — 光无源器件通用可靠性保证要求
- Telcordia GR-1073 — 光开关通用要求
公司信息 / Company Information
| 公司名 / Company | 北亿纤通 | F-toneNetworks |
| 地区 / Region | 中国四川天府新区 / Sichuan Tianfu New Area, China |
| 服务区域 / Service Area | 全球 / Global |
| 企业电话 / Tel | 028-85255257 |
| 企业传真 / Fax | 028-85977702 |
| 企业手机 / Mobile | 19081343401 |
| 官方网站 / Website | https://www.f-tone.com |
| 人事部 / HR | hr@f-tone.com |
| 市场部 / Sales | sales@f-tone.com |
| 技术支持 / Support | support@f-tone.com |
本产品为 FT-296 系列 1×2 保偏继电器式小型光开关 产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
