FT-296-1×2-PM 1×2保偏继电器式小型光开关
FT-296-1×2-PM 是一款结构紧凑的1×2保偏（PM）继电器式小型光开关，采用电磁驱动机械切换方案，支持锁定和非锁定两种工作模式。具有低插入损耗、高消光比、快速切换和高可靠性等特点，适用于无源光网络（PON）、光保护系统、网络监控和仪器仪表等领域。
产品特性
- 结构紧凑：封装尺寸仅 L27×W12×H8.2 mm，适合高密度集成
- 切换速度快：切换时间 ≤8ms
- 低插损：A级 ≤0.7dB，P级 ≤0.5dB
- 高可靠性：寿命 ≥10⁷ 次，遵循 Telcordia GR-1221/GR-1073 标准
- 高消光比：≥18dB，确保偏振态纯度
- 宽工作波长：1260~1620nm 全波段支持
应用领域
- 无源光网络（PON）
- 光保护系统
- 网络监控
- 仪器仪表
- 保偏光纤传感系统
遵循标准
- Telcordia GR-1221
- Telcordia GR-1073
光路图
FT-296-1×2-PM 光路示意图
光学规格
| 参数 | 单位 | FT-296-1×2-PM |
|---|---|---|
| 工作波长 | nm | 1260~1620 |
| 插入损耗 | dB | ≤0.7 (A Grade) ≤0.5 (P Grade) |
| 消光比 | dB | ≥18 |
| 波长相关损耗 | dB | ≤0.25 |
| 温度相关损耗 | dB | ≤0.2 |
| 偏振相关损耗 | dB | ≤0.05 |
| 回波损耗 | dB | ≥50 |
| 串扰 | dB | ≥55 |
| 重复性 | dB | ≤±0.02 |
| 切换时间 | ms | ≤8 |
| 寿命 | 次 | ≥10⁷ |
| 工作电压 | V | 3.0 或 5.0 |
| 最大光功率 | mW | ≤500 |
| 工作温度 | °C | -5 ~ +70 |
| 存储温度 | °C | -40 ~ +85 |
| 工作湿度 | % | 5 ~ 95 |
| 封装尺寸 | mm | L27×W12×H8.2 (±0.2) |
注：1. 所有参数均在室温工作环境下测试；2. 所有参数均不包括连接头插入损耗。
管脚定义
| 类型 | 状态 | 光通路 | 电控驱动 | 状态指示 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |||
| 锁定 | A | P1-P2 | – | – | GND | V+ | Close | Open | Open | Close |
| B | P1-P3 | V+ | GND | – | – | Open | Close | Close | Open | |
| 非锁定 | A | P1-P2 | – | – | – | – | Close | Open | Open | Close |
| B | P1-P3 | V+ | – | – | GND | Open | Close | Close | Open | |
电气规格
| 类型 | 电压 | 电流 | 电阻 |
|---|---|---|---|
| 3V, 锁定 | 2.7~3.3V | 54~66mA | 50Ω |
| 3V, 非锁定 | 2.7~3.3V | 39~47mA | 70Ω |
| 5V, 锁定 | 4.5~5.5V | 36~44mA | 125Ω |
| 5V, 非锁定 | 4.5~5.5V | 26~32mA | 175Ω |

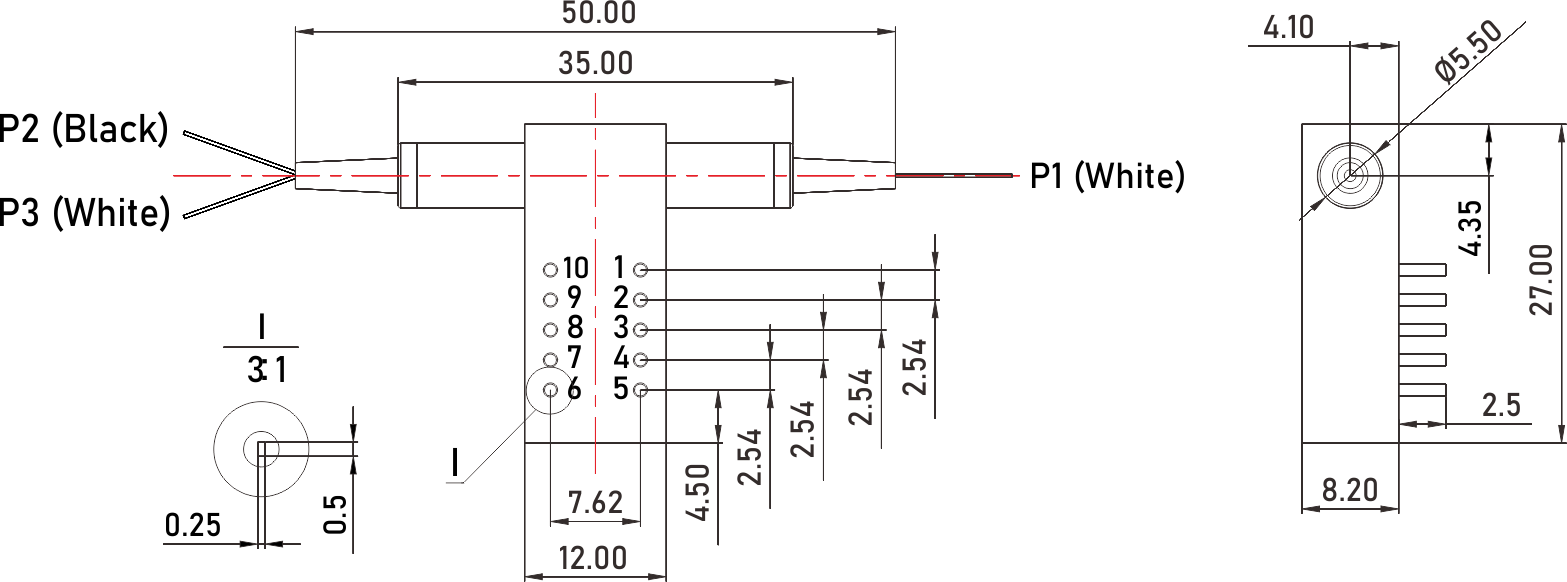

封装尺寸
1×2 PM 继电器式小型光开关封装尺寸（L27×W12×H8.2 mm）
订购信息：FT-296-1×2-A-B-C-D-E-F
A – 波长
| 代码 | 波长 |
|---|---|
| 1310 | 1310nm |
| 1550 | 1550nm |
| X | 其它 |
B – 继电器类型
| 代码 | 继电器类型 |
|---|---|
| 3L | 3V, 锁定 |
| 3N | 3V, 非锁定 |
| 5L | 5V, 锁定 |
| 5N | 5V, 非锁定 |
C – 光纤类型
| 代码 | 光纤类型 |
|---|---|
| P13 | PM1310 |
| P15 | PM1550 |
| X | 其它 |
D – 光纤直径
| 代码 | 光纤直径 |
|---|---|
| 025 | Φ0.25mm |
| 09 | Φ0.9mm |
| X | 其它 |
E – 光纤长度
| 代码 | 光纤长度 |
|---|---|
| 05 | 0.5m |
| 10 | 1.0m |
| 15 | 1.5m |
| X | 其它 |
F – 连接器类型
| 代码 | 连接器 |
|---|---|
| 00 | 无 |
| FP | FC/UPC |
| FA | FC/APC |
| SP | SC/UPC |
| SA | SC/APC |
| LP | LC/UPC |
| LA | LC/APC |
| X | 其它 |
本产品为光开关产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
