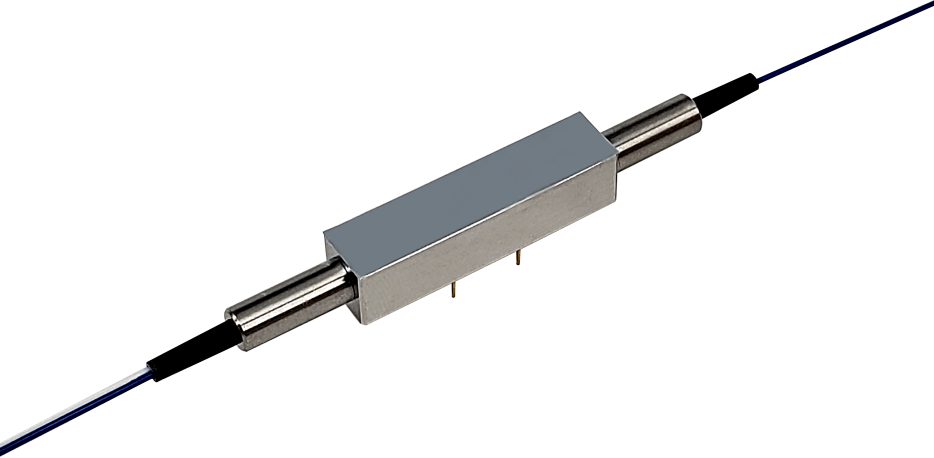

FT-296-2×2 磁光开关
2×2 Magneto-Optical Switch
2×2磁光开关
特性
- 结构紧凑
- 切换速度快（μs级）
- 低插损，高隔离度
- 高可靠性高稳定性
应用
- 传感
- 光保护系统
- 网络监控
- 航天航空雷达
遵循标准
- Telcordia GR-1221
- Telcordia GR-1073

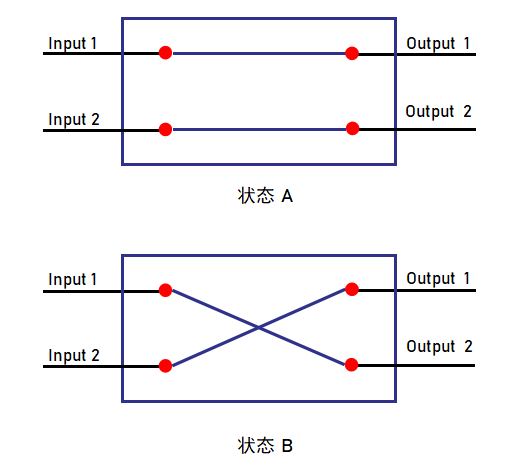

光路图
规格
| 参数 | 单位 | FT-296-2×2 |
|---|---|---|
| 工作波长 | nm | 1295~1325, 1520 ~ 1580 |
| 测试波长 | nm | 1310, 1550 |
| 插入损耗 | dB | ≤1.0 |
| 温度相关损耗 | dB | ≤0.3 |
| 偏振相关损耗 | dB | ≤0.2 |
| 回波损耗 | dB | ≥55 |
| 串扰 | dB | ≥30 |
| 重复性 | dB | ≤±0.01 |
| 切换时间 | μs | ≤50 |
| 寿命 | times | ≥1010 |
| 工作电压 | V | 2.5 |
| 最大光功率 | mW | ≤500 |
| 光纤型号 | CORNING SMF-28 | |
| 工作温度 | °C | -5 ~ +70 |
| 存储温度 | °C | -40 ~ +85 |
| 封装尺寸 | mm | L67.3×W8.5×H8.5 (±0.2) |
| 1.所有参数均在室温工作环境下测试； 2.所有参数均不包括连接头插入损耗。 |
1.所有参数均在室温工作环境下测试； 2.所有参数均不包括连接头插入损耗。 |
1.所有参数均在室温工作环境下测试； 2.所有参数均不包括连接头插入损耗。 |
管脚定义
| 类型 | 状态 | 光通路 | Pin1 | Pin2 |
|---|---|---|---|---|
| 单向 2×2 |
A | Input 1→Output 1 Input 2→Output 2 |
GND | 2.5V Pulse |
| 单向 2×2 |
B | Input 1→Output 2 Input 2→Output 1 |
2.5V Pulse | GND |
| 双向 2×2 |
A | Input 1↔Output 1 Input 2↔Output 2 |
GND | 2.5V Pulse |
| 双向 2×2 |
B | Input 1↔Output 2 Input 2↔Output 1 |
2.5V Pulse | GND |
电气规格
| 参数 | 单位 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| 驱动电压 | V | 2.25 | 2.5 | 2.75 |
| 驱动电流 | mA | 110 | 140 | 195 |
| 脉冲持续时间 | μs | 200 | 300 | 500 |
封装尺寸
2×2磁光开关（L67.3×W8.5×H8.5）
订购信息：FT-296-A-B-C-D-E-F
| A | A | B | B | C | C | ||
|---|---|---|---|---|---|---|---|
| 代码 | 类型 | 代码 | 波长 | 代码 | 隔离度 | ||
| U2×2 | 单向，2×2 | 13 | 1310nm | S | 单级 | ||
| B2×2 | 双向，2×2 | 15 | 1550nm | X | 其它 | ||
| X | 其它 | ||||||
| D | D | E | E | F | F | ||
| 代码 | 光纤直径 | 代码 | 光纤长度 | 代码 | 连接器 | ||
| 025 | Φ0.25mm | 05 | 0.5m | 00 | 无 | ||
| 09 | Φ0.9mm | 10 | 1.0m | FP | FC/UPC | ||
| X | 其它 | 15 | 1.5m | FA | FC/APC | ||
| X | 其它 | SP | SC/UPC | ||||
| SA | SC/APC | ||||||
| LP | LC/UPC | ||||||
| LA | LC/APC | ||||||
| X | 其它 |
企业信息
| 企业信息 | |
|---|---|
| 公司名 | 北亿纤通 | F-toneNetworks |
| 地区 | 中国四川天府新区 |
| 服务区域 | 全球 |
| 企业电话 | 028-85255257 |
| 企业传真 | 028-85977702 |
| 企业手机 | 19081343401 |
| Site | https://www.f-tone.com |
| 人事部 | hr@f-tone.com |
| 市场部 | sales@f-tone.com |
| 技术支持 | support@f-tone.com |
本产品为磁光开关产品线，详细信息，请联系我们的销售人员，谢谢！
