The FT-Y4-MSW-1×N MEMS Optical Switch V3.06 is a multi-channel optical path switching module manufactured by F-tone Networks（北亿纤通）. The MEMS optical switch uses an electrostatic-driven micro-mirror design, providing small size, fast response, and stable performance. The module supports 1×2/1×4/1×8/1×16/1×24/1×32/1×48/1×64 8 channel configurations. Working wavelength 850/1310nm or 1260-1650nm, test wavelength 850/1310/1550/1625/1650nm. Insertion loss 0.6-1.7dB, wavelength dependent loss ≤0.3dB, polarization dependent loss ≤0.2dB, return loss ≥50dB, crosstalk ≥50dB (2≤N≤32) / ≥45dB (33≤N≤64), switching time ≤8ms, lifetime ≥1×10^9 times. 5 package types (M1-M5): M1 25×16×11mm (Bare Fiber), M2 39.1×24.7×13.5mm (Loose Tube), M3 90×55×12mm, M4 100×100×12mm, M5 110×141×12mm. Operating temperature -20~+85°C, storage temperature -40~+85°C, humidity 5~95%. 3 control methods: LVTTL parallel digital I/O / UART / RS232. Applications: Multi-channel optical monitoring in optical transmission systems + LAN multi-source/detector automatic switching + Multi-point dynamic monitoring of optical sensing + Optical test system (fiber/optical device/optical network/field cable test) + Optical device assembly.

本产品为【FT-Y4-MSW-1×N系列 MEMS光开关 V3.06】产品线，F-tone Networks 首款”MEMS 静电驱动微反镜 1×N 多通道光路切换模块”（1×2/1×4/1×8/1×16/1×24/1×32/1×48/1×64 八种通道配置 + M1-M5 五种封装 + LVTTL/UART/RS232 三种控制方式 + 1×10^9 次寿命）

🔬 关键差异化亮点：F-tone 首款”MEMS 静电驱动微反镜 1×N 多通道光开关”

✅ 1×2 to 1×64 Multi-channel — 1×2/1×4/1×8/1×16/1×24/1×32/1×48/1×64 八种通道
✅ MEMS Electrostatic Micro-mirror — MEMS 静电驱动微反镜方案
✅ Small Size + Fast Response — 体积小 + 响应速度快 + 性能稳定
✅ Insertion Loss 0.6-1.7dB — 插入损耗 0.6-1.7dB
✅ WDL ≤0.3dB — 波长相关损耗 ≤0.3dB
✅ PDL ≤0.2dB — 偏振相关损耗 ≤0.2dB
✅ Return Loss ≥50dB — 回波损耗 ≥50dB
✅ Crosstalk ≥50dB (N≤32) / ≥45dB (N≤64) — 串扰 ≥50/45dB
✅ Switching Time ≤8ms — 切换时间 ≤8ms
✅ Lifetime ≥1×10^9 Times — 寿命 ≥1×10^9 次
✅ 5 Package Types M1-M5 — 5 种封装 M1-M5
✅ Wavelength 850/1310 or 1260-1650nm — 850/1310nm 或 1260-1650nm
✅ SM/MM/PM Fiber — SM/MM/PM 光纤
✅ FC/SC/LC/PC/APC/MPO — FC/SC/LC/PC/APC/MPO 连接器
✅ TTL/UART/RS232 — TTL/UART/RS232 三种控制
✅ -20~+85°C Operating — 工作温度 -20~+85°C
✅ Optical Monitoring — 光传输多路光监控
✅ LAN Auto-switching — LAN 多光源自动换接
✅ Optical Test — 光纤/光器件/光网络测试
✅ Device Assembly — 光器件装调

🔄 F-tone 光开关产品线 3 SKU 对比（FT-Y4-MSW vs FT-98 vs SOI）

维度 FT-Y4-MSW-1×N（本篇 V3.06） FT-98 系列保偏磁光开关 SOI 高速光开关
技术方案 MEMS 静电驱动微反镜 法拉第效应（磁光） SOI（Silicon On Insulator）
通道配置 1×2 到 1×64 八种 1×2（保偏） 高速（ns 级）
切换时间 ≤8ms — ns 级（超快）
寿命 ≥1×10^9 次 — —
工作波长 850/1310nm 或 1260-1650nm — —
封装 5 种 M1-M5 — —
光纤类型 SM/MM/PM 保偏 —
应用 光监控+LAN+测试+装调 保偏系统 高速应用

1. 产品简介（Product Introduction）

FT-Y4-MSW 1×N 光开关模块（下面简称 MEMS 光开关）是一种具有多通道光路切换功能的模块产品。MEMS 光开关产品是采用静电驱动微反镜方案制作的光开关，具有体积小，响应速度快，性能稳定等特点，可广泛应用于各种光通信、测试系统中。

FT-Y4-MSW-1×N 光路示意图

图1 FT-Y4-MSW-1×N 光开关 V3.06 光路示意图（page3）— 1×N 多通道光路切换模块的内部光路结构

2. 应用范围（Application Range）

  • 🚀 光传输系统中的多路光监控 — Multi-channel optical monitoring in optical transmission systems
  • 🚀 LAN 多光源/探测器自动换接 — LAN multi-source/detector automatic switching
  • 🚀 光传感多点动态监测系统 — Optical sensing multi-point dynamic monitoring system
  • 🚀 光测试系统中用于光纤、光器件、光网络和野外工程光缆测试 — Optical test system for fiber, optical device, optical network, and field cable test
  • 🚀 光器件装调 — Optical device assembly

3. 产品特点（Product Features）

⚡ 切换速度快 — Fast Switching Speed
⚡ 低损耗 — Low Loss
⚡ 高可靠性 — High Reliability
⚡ 长寿命 — Long Lifetime
⚡ 体积小 — Small Size
⚡ TTL 接口，控制方便 — TTL Interface, Easy Control
⚡ 模块化设计 — Module Design

4. 技术指标（Technical Specifications）

4.1 完整规格表（Full Specifications）

参数 单位 1×2 1×4 1×8 1×16 1×24 1×32 1×48 1×64
工作波长 nm 850/1310 or 1260-1650
测试波长 nm 850/1310/1550/1625/1650
插入损耗（单波长） dB 0.6 0.8 0.8 1.0 1.3 1.3 1.5 1.5
插入损耗（双波长） dB 0.8 1.0 1.0 1.2 1.5 1.5 1.7 1.7
波长相关损耗 dB ≤0.3
温度相关损耗 dB ≤0.4 (2≤N≤16), ≤0.6 (17≤N≤64)
偏振相关损耗 dB ≤0.2
回波损耗 dB ≥50
串扰 dB ≥50 (2≤N≤32), ≥45 (33≤N≤64)
重复性 dB ≤±0.05
切换时间 ms ≤8
寿命 Times ≥10^9
工作电压 V 5
切换模式 — Non-Latching
最大光功率 mW ≤500
工作温度 °C -20 ~ +85
存储温度 °C -40 ~ +85
工作湿度 % 5 ~ 95

4.2 封装尺寸（Package Dimensions）

封装类型 SM 光纤（适用通道数） MM 光纤（适用通道数）
M1：25(L) × 16(W) × 11(H) ±0.2mm N≤16, Bare Fiber N≤8, Bare Fiber
M2：39.1(L) × 24.7(W) × 13.5(H) ±0.2mm N≤16, Loose Tube N≤8, Loose Tube
M3：90(L) × 55(W) × 12(H) ±0.2mm 16 16
M4：100(L) × 100(W) × 12(H) ±0.2mm 64 64
M5：110(L) × 141(W) × 12(H) ±0.2mm 144 144
📌 选型建议：SM 光纤 N≤16 选 M1（裸纤）/ M2（松套管）；16

5. 外形图与安装说明（Mechanical Drawing & Installation）

FT-Y4-MSW-1×N 系列 MEMS 光开关提供 5 种封装尺寸 M1-M5，适应不同通道数和光纤类型的需求。安装时**光纤不得过度弯曲，以免影响性能指标**。

FT-Y4-MSW-1×N M1-M3 封装尺寸图

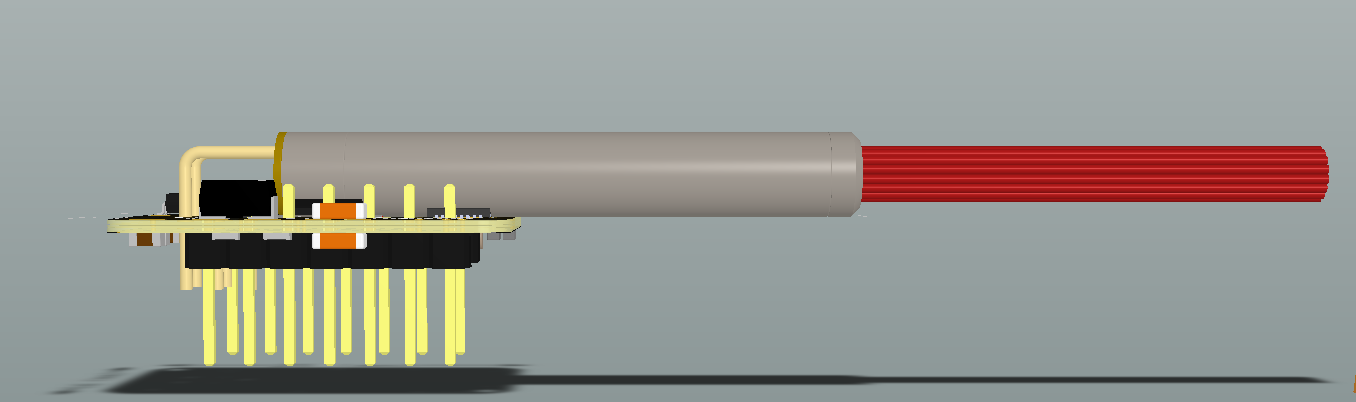

FT-Y4-MSW-1×N V3.06 M1-M3 封装尺寸图（page4）— M1：25×16×11mm（Bare Fiber）/ M2：39.1×24.7×13.5mm（Loose Tube）/ M3：90×55×12mm（Loose Tube）
FT-Y4-MSW-1×N M4-M5 封装尺寸图

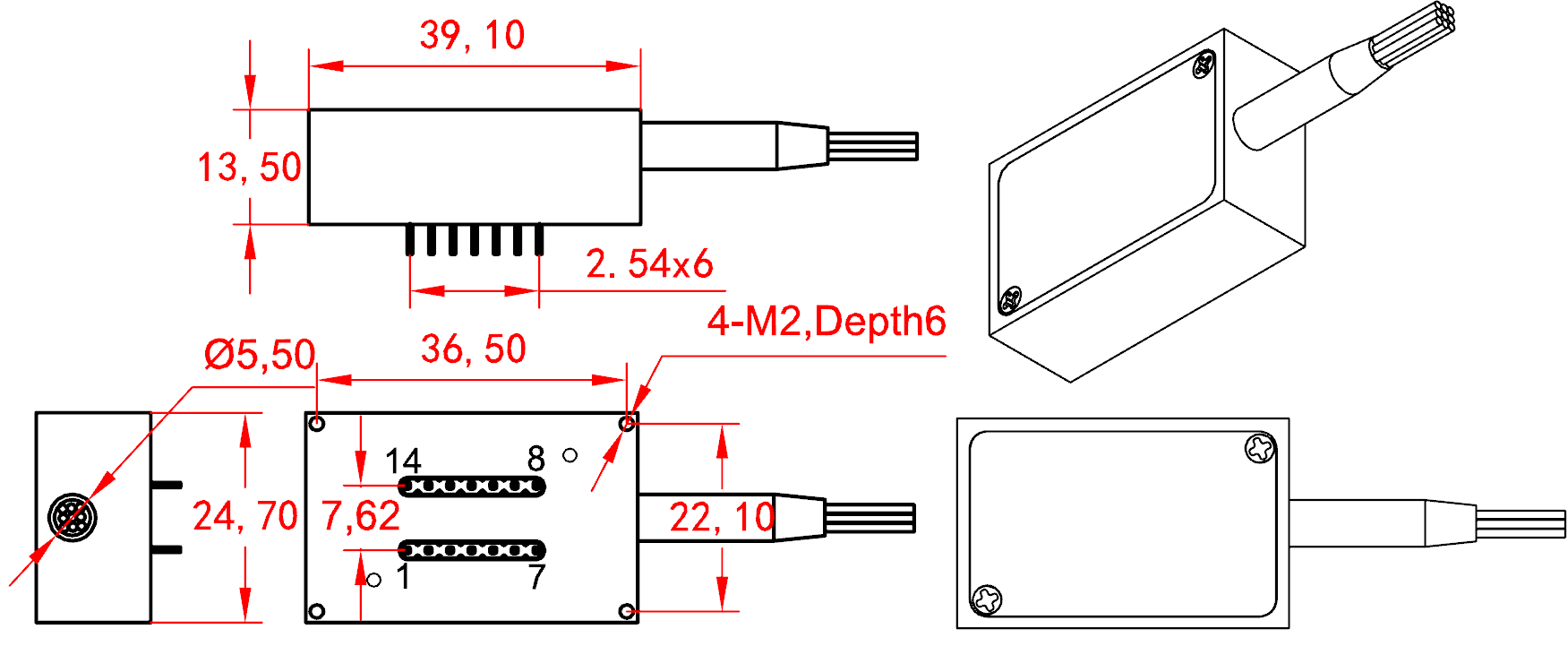

FT-Y4-MSW-1×N V3.06 M4-M5 封装尺寸图（page5）— M4：100×100×12mm / M5：110×141×12mm（适用于 64

6. 电气特性（Electrical Characteristics）

序号 参数 单位 最小 典型 最大
1 供电电压（VCC） VDC 4.5 5 5.5
2 数字 I/O 逻辑高电平（VIH、VOH） VDC 2.5 3.3 3.8
3 数字 I/O 逻辑低电平（VIL、VOL） VDC 0 0.5 0.8
4 功耗（@5.0V） mW — — 600
📌 注：不同模块有一些差异，请以实际功耗为准。

7. 管脚定义（Pin Definition）

M3/M4/M5 模块电气接口使用 87833-1620 16-pin 连接器，推荐客户使用 87568-1694 连接器。M1/M2 模块使用 14-pin PCB 接口。

M3,4,5 管脚 M1,2 管脚 管脚定义 管脚类型 电平 功能说明
1 5 D0 IN LVTTL TTL 模式：数据位 D0 输入
2 / D5 IN LVTTL TTL 模式：数据位 D5 输入
3 2 VCC Power IN / DC +5V 电源正极
4 / D7 IN LVTTL TTL 模式：数据位 D7 输入
5 / D6 IN LVTTL TTL 模式：数据位 D6 输入
6 4 GND Power IN — 电源地
7 10 D4 IN LVTTL TTL 模式：数据位 D4 输入
8 12 D1 IN LVTTL TTL 模式：数据位 D1 输入
9 6 TXD / / RS232_TX (M3,4,5), UART_TX (M1,2)
10 7 RXD / / RS232_RX (M3,4,5), UART_RX (M1,2)
11 9 D2 IN LVTTL TTL 模式：数据位 D2 输入
12 13 D3 IN LVTTL TTL 模式：数据位 D3 输入
13 8 BUSY OUT LVTTL 高电平模块工作忙，控制信号无效
14 1 ALARM OUT LVTTL 高电平模块有故障
15 3 /STROBE IN LVTTL TTL 模式：下降沿有效
16 14 /RESET IN LVTTL 复位，低电平有效，脉宽≥10ms
📌 备注：

  • LVTTL 为 3.3V/5V，兼容 3.3V 和 5V TTL 电平
  • STROBE (15 脚)：仅用于 TTL 模式，高电平时 D0~D7 可以改变电平，一个下降沿脉冲将使光开关切换到对应通道
  • RESET (16 脚)：一个下降沿脉冲将光开关切换到复位状态，光路为通道 OFF

8. 操作说明（Operation Instructions）

MEMS 光开关带有控制电路接口，通过直接出线与外部控制电路实现连接，接口引脚定义如表 3 所示。光开关启动后初始化到复位状态。

注意：

  • MEMS 光开关掉电后，光路无法保持在原来的通道上
  • MEMS 光开关带有输入输出光纤束，光纤直径为 φ0.9mm。输入光纤（公共光纤）上标有 0 标识，输出光纤上分别标有 1、2、……、16 标识，表示相应的输出光纤
  • MEMS 光开关控制方式：TTL 并行数字 I/O 控制或 UART 或 RS232，默认为 TTL 并行数字 I/O 控制

8.1 LVTTL 并行数字 I/O 控制（LVTTL Parallel Digital I/O Control）

LVTTL 控制只可用于有 5 个 LVTTL 控制脚（D0、D1、D2、D3、D4），多达 32 通道的光开关。LVTTL 控制脚电平与通道对应关系如表 4 所示，使用时应根据光开关实际的光路数来配置 LVTTL 控制管脚。

FT-Y4-MSW-1×N TTL 控制时序图

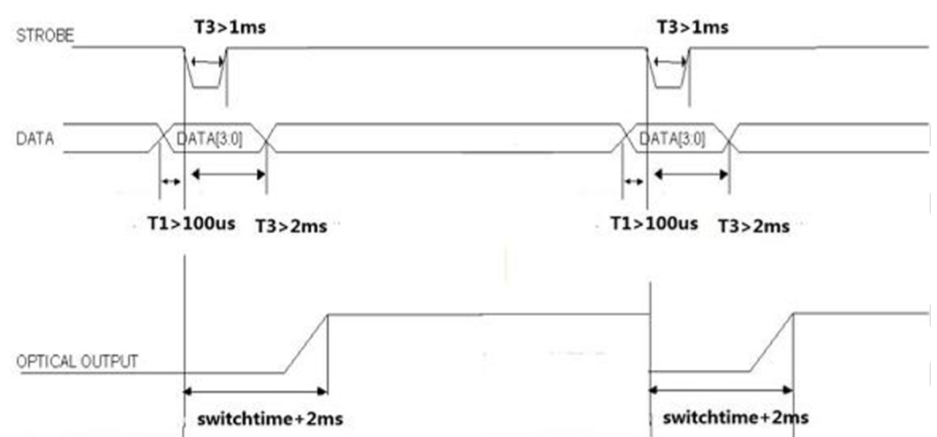

图4 FT-Y4-MSW-1×N V3.06 TTL 控制时序图（page9）— TTL 模式下的逻辑控制时序，STROBE 下降沿触发通道切换

8.2 串口控制（Serial Port Control）

模块的各引脚定义，详见表 3；请勿接错电源正负极，否则会烧坏光开关模块！

接好电源线，上电后模块为复位状态，光路为通道 1；

注意！

  • （1）该设备每次只执行一条程控指令。通常等待程序返回相应值后才可以发送下一条指令
  • （2）MSWXX 表示设备地址标识位。标识位的设置是为了方便用户能在串口资源紧张的情况下，用一个串口控制多台设备。如：MSW01 表示第一台设备，MSW03 表示第三台设备。如无特殊指定或要求，该设备的出厂设置为 MSW01
  • （3）通信协议里所有字母都为大写
  • （4）”_” 表示下划线
  • （5）有效数据均以 “<” 作为开始符、”>” 作为结束符
  • （6）通信的数据位：8，校验位：无，停止位：1，波特率：115200

8.3 程控指令表（Programmable Commands）

指令 描述
<MSWXX_VERSION_?> 读取设备版本信息（硬件/软件/版本时间）
<MSWXX_PN_?> 读取设备型号信息（1XN 光开关：1X32；光纤类型：SM/M1/M5/M6/PM；光纤波长：40-60/85-13/13-15/15-16；护管类型：20/30/90；光纤长度：05/10/15；光接连头：OO/FP/FA/SP/SA/LP/LA；数字接口：01/02/03/04；外壳尺寸：G）
<MSWXX_SN_?> 读取设备序列号信息
<MSWXX_OUT_?> 读取当前的输出通道
<MSWXX_OUT_YY> 设置当前的输出通道
<MSW_ADD_?> 查询设备当前地址号
<MSWXX_ADD_YY> 设置设备地址号

9. 选型说明（Part Number Selection）

选型代码：FT-Y4-MSW-1×N-A–B–C–D–E–F–G

代码 含义 选项
N（Port） 端口数（2~256） 2, 4, 8, 16, 24, 32, 48, 64, … 256
A（Mode） 光纤类型 SM: 9/125um；M5: 50/125um；M6: 62.5/125um；M10: 105/125um；PM: PM Fiber
B（Wavelength） 工作波长 85: 850nm；13: 1310nm；14: 1490nm；15: 1550nm
C（Fiber Diameter） 光纤直径（护管） 25: 250um；90: 900um
D（Fiber Length） 光纤长度 05: 0.5m；10: 1.0m；12: 1.2m
E（Connector） 光连接头 OO: None；FP: FC/PC；FA: FC/APC；SP: SC/PC；SA: SC/APC；LP: LC/PC；LA: LC/APC；MPO
F（Interface） 数字接口/外壳尺寸 01/02/03/04（数字接口）；M1：PCB；M2：39×24×13.5；M3：90×55×12；M4：100×100×12；M5：110×141×12
G — —

10. 注意事项及维护（Precautions & Maintenance）

为了避免损坏 MEMS 光开关，使用之前，请仔细阅读以下细则：

  • 🔸 清洁光纤端面：使用前请用酒精棉清洁连接器的光纤端面，不使用时请带好防尘帽，防止灰尘或其他赃物污染或损坏光纤端面。光纤端面受到损伤或污染都会影响 MEMS 光开关的性能指标
  • 🔸 光纤保护：严禁拉扯、折、扭曲光纤，以免造成光纤损坏
  • 🔸 控制接口：控制接口的详细管脚定义参考上文的表 3，确保连线正确。在确定连线无误后，再加电操作。注意：MEMS 光开关工作电压不能超过额定电压，且电源和地不可接反，否则模块将损坏
  • 🔸 热插拔：当外部电路需更改时，请先关闭电源，再断开模块的控制线，控制线禁止带电热插拔
  • 🔸 激光安全：当 MEMS 光开关有光信号输入时，请勿直视光纤端面。激光辐射不可见，但会对人眼造成伤害！
  • 🔸 环境要求：本器件要防火、防冲击，避免在过度潮湿的环境中储存和工作
  • 🔸 禁止拆卸：本器件属精密光器件，不得擅自拆卸，以免损坏
  • 🔸 环保：产品在规定的条件下使用，不会对大气、水体、土地排放污染，包装物不含危险废物，可由用户自行安全处理
  • 🔸 报废：产品维修更换下来的零部件，由我单位维修人员带回按规定处置。产品弃用或报废，由用户按照环保法规处置

11. 典型应用场景（Typical Applications）

🔬 MEMS 光开关 5 大核心应用 + 10 大扩展应用

✅ Multi-channel Optical Monitoring — 光传输系统多路光监控
✅ LAN Multi-source Auto-switching — LAN 多光源/探测器自动换接
✅ Optical Sensing Multi-point Dynamic Monitoring — 光传感多点动态监测
✅ Optical Fiber Test — 光纤测试
✅ Optical Device Assembly — 光器件装调
✅ Optical Network Test — 光网络测试
✅ Field Cable Test — 野外工程光缆测试
✅ Optical Device Test — 光器件测试
✅ Optical Power Monitoring — 光功率监测
✅ OTDR Testing — OTDR 测试
✅ Protection Switching — 光保护切换
✅ Bypass Function — 光旁路功能
✅ Optical Add-Drop Multiplexing — 光分插复用
✅ Wavelength Selective Switching — 波长选择切换
✅ Data Center Optical Switch — 数据中心光开关

🌐 F-tone Networks 北亿纤通 — Company Information

Company Name（公司名）：北亿纤通 | F-toneNetworks

Region（地区）：China Sichuan Tianfu New Area（中国四川天府新区）

Service Area（服务区域）：Global（全球）

Tel（企业电话）：028-85255257

Fax（企业传真）：028-85977702

Mobile（企业手机）：19081343401

Site：https://www.f-tone.com

HR（人事部）：hr@f-tone.com

Sales（市场部）：sales@f-tone.com

Support（技术支持）：support@f-tone.com

本产品为【FT-Y4-MSW-1×N系列 MEMS光开关 V3.06】产品线。详细信息请联系我们的销售人员，谢谢！
