产品简介 / Product Overview
J599MT/26KA48B2N 与 J599MT/20KA48A2N 是北亿纤通（F-tone Networks）推出的 J599MT 系列军用高密度 48 芯 MT 插芯光缆组件。该系列产品采用 不锈钢材料预制，一端为 J599MT/26KA48B2N 插头连接器，另一端为 J599MT/20KA48A2N 插座连接器，内部装配 1 个 48 芯 MT 插芯，可在狭小空间内实现 48 路多模光纤的高密度互连。
产品支持 多模 850nm / 1300nm 双波长传输，具有 插入损耗低、机械耐久性高、抗振动冲击、耐盐雾 500 小时 等特点，工作温度范围 -40℃ ~ +85℃，适用于军用通信、航空航天、舰载/车载设备、铁路信号、工业控制等高可靠多通道光纤互连场景。
外形与尺寸 / Outline & Dimensions
1. J599MT/26KA48B2N 插头连接器

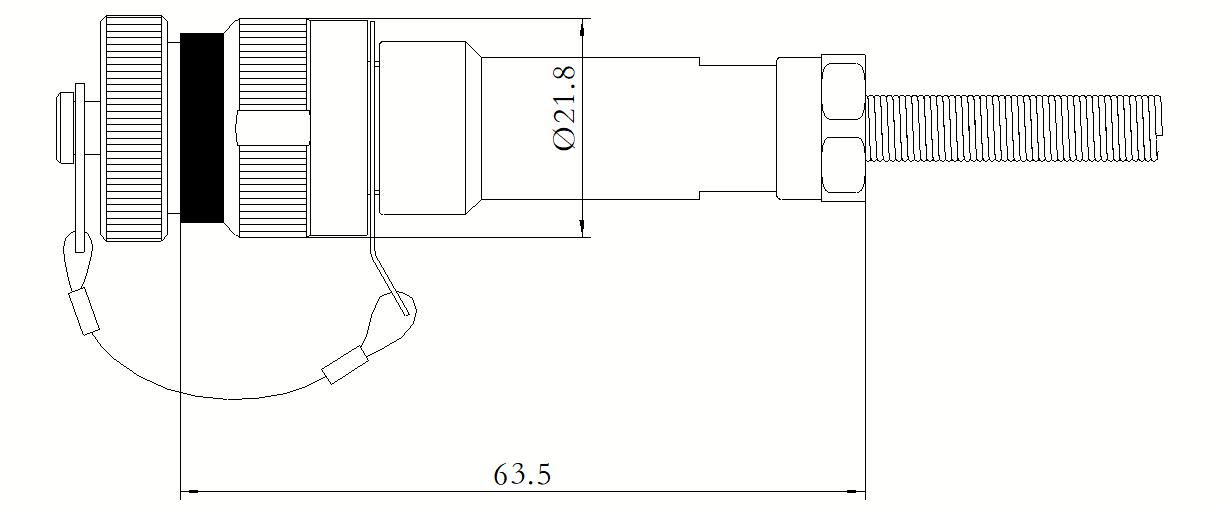

插头为不锈钢预制光缆插头，主体长度 63.5mm，最大外径 Ø21.8mm，带尾部护套及锁紧机构。插头前端装配 48 芯 MT 插芯，采用双导针定位结构，确保多芯光纤精确对接。

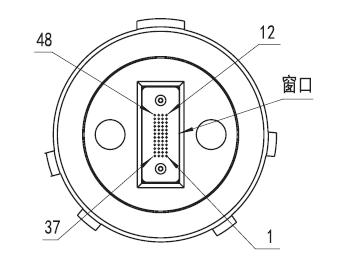

上图展示了 48 芯 MT 插芯的窗口及导针定位孔排列。窗口内为 48 芯光纤阵列，两侧为导针孔，用于与插座侧的导针配合实现精确定位。
2. J599MT/20KA48A2N 插座连接器

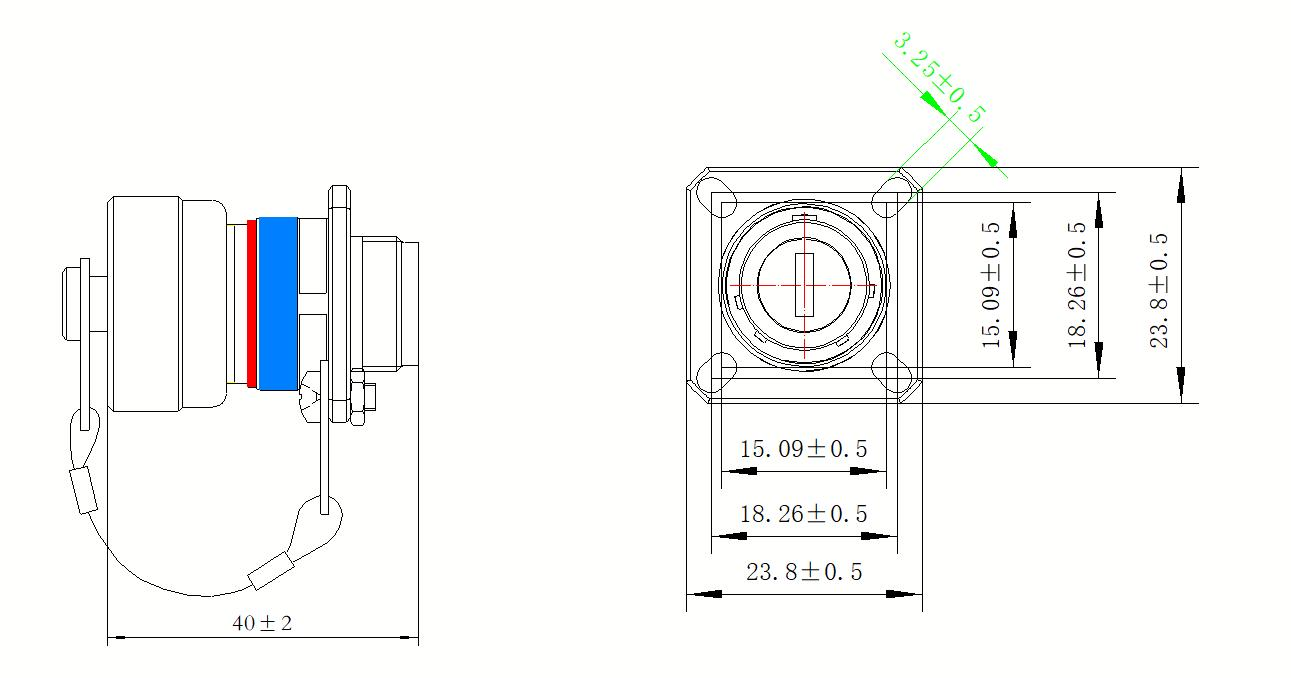

插座为不锈钢预制光缆插座，主体长度 40±2mm，前端为与插头配合的插孔结构，后端为光缆护套引出。插座内部同样装配 48 芯 MT 插芯，与插头端 MT 插芯形成端面对接。

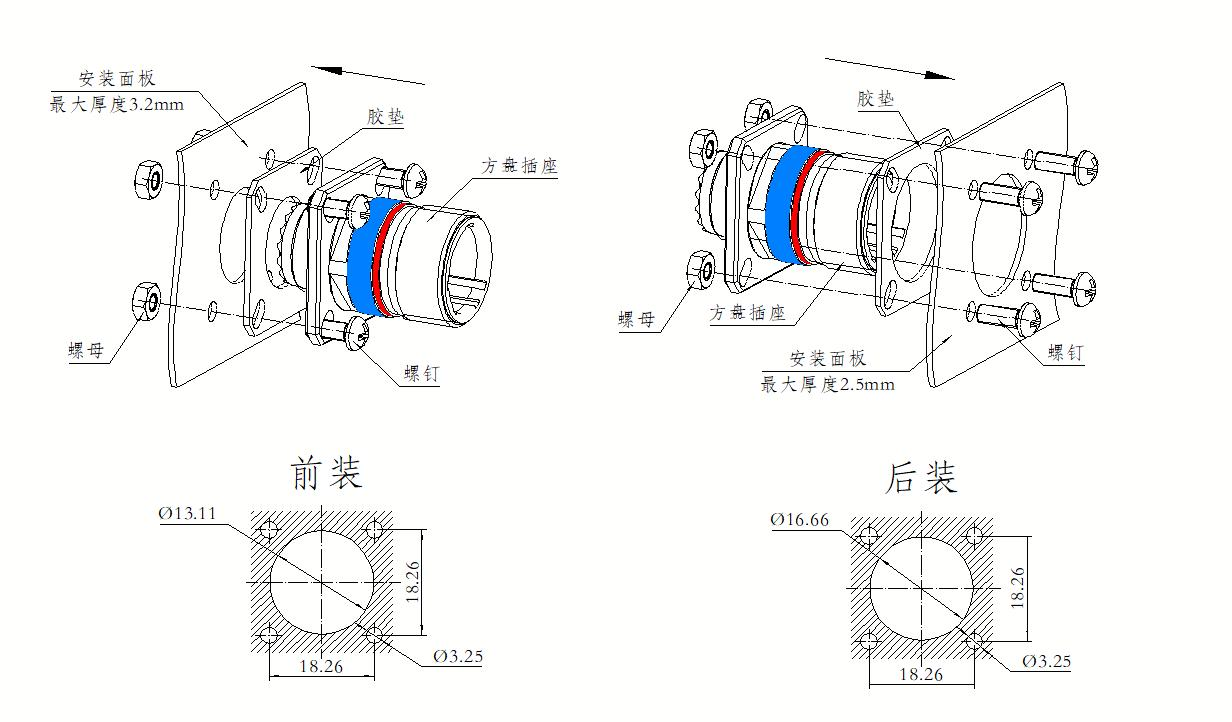

方盘插座支持 前装 与 后装 两种安装方式。安装面板最大厚度：前装 3.2mm，后装 2.5mm；安装孔位为 4-Ø3.25，孔距 18.26mm×18.26mm，方盘外形 23.8×23.8mm。
主要特点 / Key Features
- 48 芯高密度互连：单只连接器即可实现 48 路多模光纤同时对接，极大节省空间
- MT 插芯技术：采用精密 48 芯 MT 插芯，双导针定位，重复插拔对准精度高
- 不锈钢军用级外壳：耐腐蚀、抗冲击，满足 GJB 及 MIL-DTL 环境要求
- 低插入损耗：多模 850/1300nm 下插入损耗 ≤ 0.75dB
- 高机械可靠性：振动 10~2000Hz / 加速度 147 m/s²，冲击峰值加速度 980 m/s²
- 长寿命：机械耐久性 ≥ 500 次插拔
- 耐盐雾：500 小时盐雾试验（不锈钢材料），适用于海洋/舰载环境
- 宽温工作：-40℃ ~ +85℃，覆盖军用及工业级应用温度范围
产品性能参数 / Specifications
| 项目 / Item | 参数 / Parameter |
|---|---|
| 传输模式 / Transmission Mode | 多模 / Multimode |
| 工作波长 / Wavelength | 850nm、1300nm |
| 插入损耗 / Insertion Loss | ≤ 0.75 dB |
| 振动 / Vibration | 频率 10~2000Hz，加速度 147 m/s² |
| 冲击 / Shock | 峰值加速度 980 m/s² |
| 机械耐久性 / Mechanical Durability | ≥ 500 次 |
| 盐雾 / Salt Spray | 500h（不锈钢） |
| 工作温度 / Operating Temperature | -40℃ ~ +85℃ |
型号说明 / Model Description
| 型号 / Model | 说明 / Description |
|---|---|
J599MT/26KA48B2N |
预制光缆插头，不锈钢材料，装 1 个 48 芯 MT 插芯 |
J599MT/20KA48A2N |
预制光缆插座，不锈钢材料，装 1 个 48 芯 MT 插芯 |
应用场景 / Applications
- 军用通信：野战通信系统、指挥车辆、舰载/机载多通道光纤互连
- 航空航天：航电系统、雷达、光电吊舱高密度光纤连接
- 铁路与轨道交通：列车控制、信号系统、PIS/CCTV 多通道传输
- 工业控制：大型设备机柜、PLC、传感器多通道高速数据互连
- 国防装备：坦克、装甲车辆、舰艇等恶劣环境下的高可靠光互连
公司信息 / Company Information
| 公司名 / Company | 北亿纤通 | F-toneNetworks |
| 地区 / Region | 中国四川天府新区 / Sichuan Tianfu New Area, China |
| 服务区域 / Service Area | 全球 / Global |
| 企业电话 / Tel | 028-85255257 |
| 企业传真 / Fax | 028-85977702 |
| 企业手机 / Mobile | 19081343401 |
| 官方网站 / Website | https://www.f-tone.com |
| 人事部 / HR | hr@f-tone.com |
| 市场部 / Sales | sales@f-tone.com |
| 技术支持 / Support | support@f-tone.com |
本产品为 J599MT 系列 48 芯 MT 插芯军用光缆组件 产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
