J599MT/20KC1M12N-MT-MIV0.5 是 F-tone Networks（北亿纤通科技有限公司）面向 航空 / 军用 / 国防 / 工业现场高密度光链路 推出的 J599 (MIL-DTL-38999 III 系列) MT 圆形光纤插座 ⇄ MT 插针一体式光缆组件。1 端为 J599MT/20KC1M12N 圆形光纤插座(20 壳体 + KC1 键位 + M12N 端子,方形法兰 28.6 mm,4 个 M3 安装孔中心距 23.01 mm,对角距 44.93 mm,带防尘挂绳),另 1 端为 MT 12 芯插针(IEC 61754-5 / IEC 61754-7 MT 标准),中间为 0.5 m 十二芯多模 OM3 带状光纤(50/125μm,带状/ribbon 结构),两端光纤通路一一对应 (A:A 直通,1:1 mapping)。1 端插入损耗 ≤ 0.6 dB / 2 端插入损耗 ≤ 0.5 dB (@ 850nm & 1300nm),适配最大面板厚度 3.2 mm (前装) / 2.5 mm (后装),符合 J599 MT 系列 (MIL-DTL-38999 体系) 接口标准,标识规范 Q/20T-JS-3.01(热缩管碳带打印 “J599MT/20KC1M12N-MT-MIV0.5 批次号”),工作温度 -40~+85°C。本产品将 J599 圆形军标接口 与 MT 高密度多芯接口 集成于单一光缆组件,适合航空电子设备 / 军用通信系统 / 雷达 / 舰载 / 车载 / 工业现场高密度光链路等恶劣环境的 12 芯并行光信号传输。
产品描述 (Product Description)
J599MT/20KC1M12N-MT-MIV0.5 — J599 MT 圆形光纤插座光缆组件 (REV.A)
主要特性 (Features)
- J599 (MIL-DTL-38999 III 系列) MT 圆形光纤插座 — 军标接口,工业级恶劣环境首选
- 1 端 J599MT/20KC1M12N 圆形光纤插座 — 20 壳体 + KC1 键位 + M12N 端子,方形法兰 28.6 mm
- 另 1 端 MT 12 芯插针 — IEC 61754-5/7 MT 标准,12 芯高密度
- 中间十二芯多模 OM3 带状光纤 — 50/125μm ribbon 结构,0.5m 总长
- 两端光路一一对应 (A:A 1:1 mapping) — 顺序对应,直通连接
- 1 端插入损耗 ≤ 0.6 dB / 2 端插入损耗 ≤ 0.5 dB — @ 850nm & 1300nm
- 方形法兰 28.6 mm — 适配 4 个 M3 安装孔,中心距 23.01 / 20.62 mm
- 对角距 44.93 mm — 4 角对角中心距,适配标准 J599 面板开孔
- 支持前装 / 后装两种安装方式 — 前装最大面板 3.2 mm / 后装最大面板 2.5 mm
- 适配最大面板厚度 3.2 mm (前装) / 2.5 mm (后装) — 灵活适配不同机箱结构
- 带防尘挂绳 (Dust Cap with Lanyard) — 出厂防尘 + 现场防丢失
- 工作波长 850 / 1300 nm — OM3 标准双窗口
- 工作温度 -40~+85°C — 工业级宽温,适配严苛环境
- 热缩管碳带打印标识 — 示例: J599MT/20KC1M12N-MT-MIV0.5 批次号,符合 Q/20T-JS-3.01
- 符合 J599 MT 系列接口标准 (MIL-DTL-38999 体系) — 军标接口生态
- 适配 40G/100G SR4 拆 4×10G/25G — 12 芯 OM3 完整支持
- F-tone Networks 自研 — 北亿纤通自研军标接口光缆组件
应用场景 (Applications)
- 航空电子设备 (Avionics) — 飞机机载光通信系统
- 军用通信系统 (Military Communication) — 战术通信、保密通信
- 雷达系统 (Radar System) — 雷达信号传输,光载射频 (RFoF) 链路
- 舰载 / 车载 (Naval / Vehicle) — 舰载/车载高密度光网络
- 国防电子 (Defense Electronics) — 国防电子设备互联
- 工业现场高密度光链路 — 工厂自动化、设备间高速互联
- 40G/100G SR4 拆 4×10G/25G — MPO/MT 拆分支为单通道 LC
- 12 芯并行光信号传输 — 板内 / 板间 / 设备间 12 通道并行光链路
- FT-IT 设备间连接 — 现场可部署 FT-IT 设备
- 测试设备 (Test Equipment) — 实验室测试设备面板
- J599 MT 标准光链路 — 军标 / 航空标准接口生态
- 替代传统电连接器 — 12 芯光缆替代 12 根铜缆,密度提升 12 倍
图纸视图说明 (Drawing View Description)
该图纸版本 A / REV.A,比例 1:1,由 3 个视图组成:
| 视图 (View) | 类型 (Type) | 内容 (Description) |
|---|---|---|
| 图 1:插座 A 向视图 (Receptacle View A, 去掉防尘帽) | 正视 | 插座法兰端,方形 28.6mm 法兰,4 个 φ 3.25mm 安装孔中心距 23.01mm(外侧)/ 20.62mm(内侧),4 角对角中心距 44.93mm,中心为光纤对接窗口 |
| 图 2:插座侧视图 (Receptacle Side View) | 侧视 | J599 圆形插座的金属壳体剖面结构,内嵌 MT 套圈对接区域,1 端连接 12 芯带状光纤 |
| 图 3:1 端插座 → 2 端 MT 插针 完整光缆组件 (Complete Cable Assembly) | 轴向 | 0.5m 12 芯 OM3 带状光缆,1 端 J599MT/20KC1M12N 插座(带防尘挂绳),另 1 端 MT 12 芯插针,中间光缆标识热缩管 |
图纸 (Drawing)

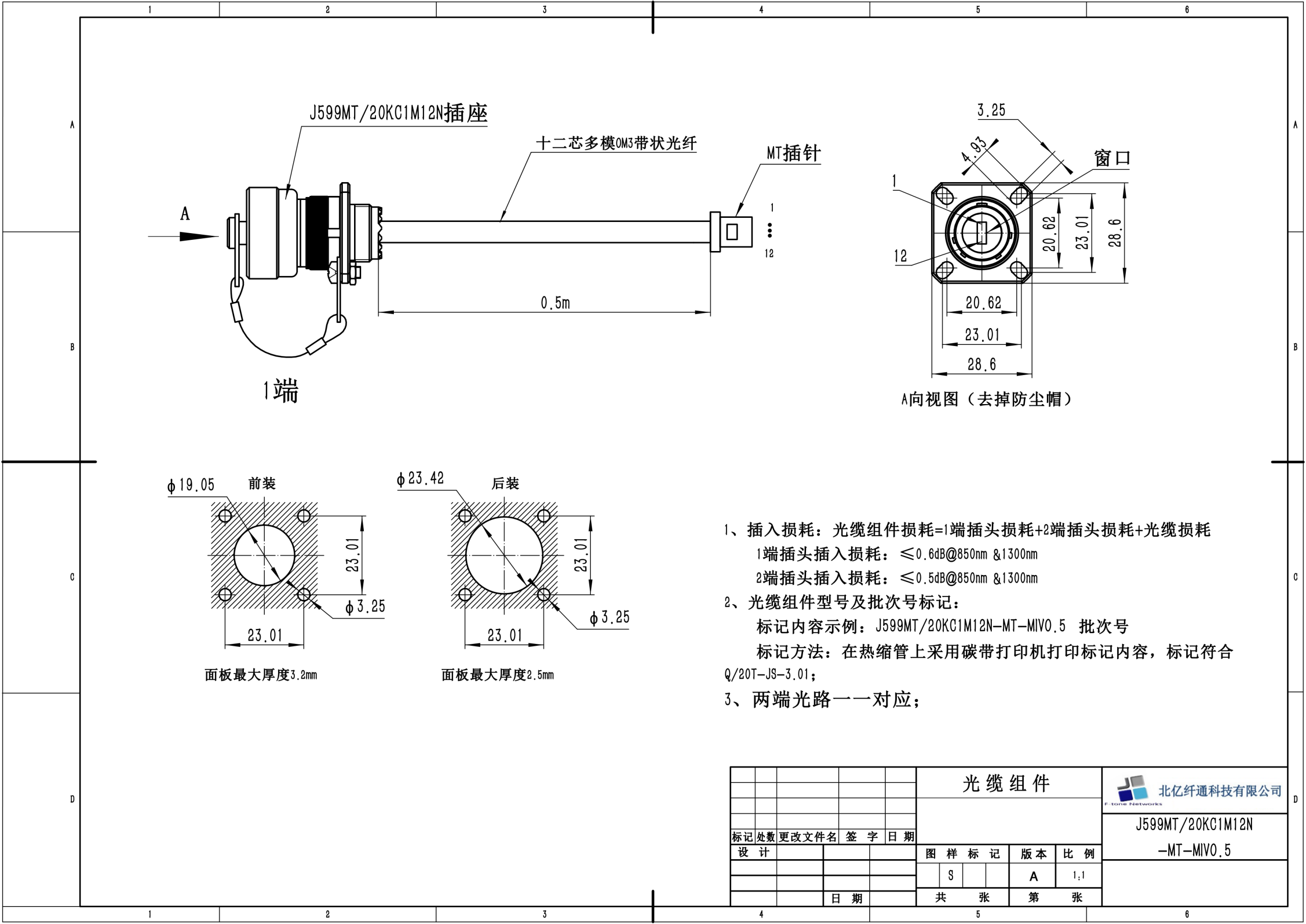

图 1: J599MT/20KC1M12N-MT-MIV0.5 REV.A 光缆组件工程图纸 — 3 视图等比例(1:1)布局。右上方: 插座 A 向视图(去掉防尘帽)显示方形 28.6mm 法兰 + 4 个 φ3.25mm 安装孔(中心距 23.01mm 外侧 / 20.62mm 内侧,对角距 44.93mm) + 中心光纤对接窗口。右下方: 插座侧视图(剖面),显示 J599 圆形壳体 + 内嵌 MT 套圈 + 12 芯带状光纤入口。左侧: 1 端插座 → 2 端 MT 插针 完整光缆组件 0.5m,带防尘挂绳,热缩管标识,符合规范 Q/20T-JS-3.01。
插座法兰尺寸 (Receptacle Flange Dimensions)
| 尺寸项 (Dimension) | 数值 (Value) | 公差 (Tolerance) | 说明 (Notes) |
|---|---|---|---|
| 方形法兰总边长 (Square Flange) | 28.6 | mm | 4 边方形法兰,外缘总长 |
| 安装孔中心距 — 外侧 (Mounting Hole Pitch — Outer) | 23.01 | mm | 4 个安装孔外侧对角 |
| 安装孔中心距 — 内侧 (Mounting Hole Pitch — Inner) | 20.62 | mm | 4 个安装孔内侧对角 |
| 安装孔直径 (Mounting Hole Diameter) | φ 3.25 | mm | 适配 M3 螺丝 |
| 安装孔对角中心距 (Diagonal Pitch) | 44.93 | mm | 4 角对角中心距 |
| 面板中心区域 (Center) | 光纤对接窗口 | — | MT 套圈对接区域 |
| 适配键位 (Key) | KC1 (N / Key 1) | — | 防错插键位 |
| 适配壳体 (Shell) | 20 壳体 | — | J599 体系 20 号壳体 |
| 适配端子 (Contact) | M12N | — | M12 公头 / N 标识 |
面板安装规格 (Panel Mounting Specifications)
| 安装方式 (Mount) | 面板开孔 (Panel Cutout) | 安装孔中心距 (Hole Pitch) | 适配最大面板厚度 (Max Panel) | 安装过孔 (Through-Hole) | 典型应用 (Application) |
|---|---|---|---|---|---|
| 前装 (Front Mount) | φ 19.05 mm | 23.01 mm | 3.2 mm | φ 3.25 mm | 面板外侧安装,插座主体在面板外 |
| 后装 (Rear Mount) | φ 23.42 mm | 23.01 mm | 2.5 mm | φ 3.25 mm | 面板内侧安装,插座主体在面板内 |
💡 选型提示:前装 (Front Mount) — 插座主体在面板外侧,适用于外部设备连接;后装 (Rear Mount) — 插座主体在面板内侧,适用于内部设备互连。两种安装方式都使用相同的 4 个 M3 安装孔(中心距 23.01mm),仅面板开孔直径不同。请根据机箱结构和设备布局选择。
性能规格 (Performance Specifications)
| 项目 (Item) | 规格 (Specification) | 单位 (Unit) | 备注 (Notes) |
|---|---|---|---|
| 图号标识规范 | Q/20T-JS-3.01 | — | F-tone 内部规范 |
| 图纸版本 (Revision) | A / REV.A | — | 版本 A |
| 图纸比例 (Scale) | 1 : 1 | — | 等比例绘图 |
| 产品类型 (Type) | J599 MT 圆形光纤插座光缆组件 | — | MIL-DTL-38999 系列衍生 |
| 总长 (Length) | 0.5 | m | 500 mm,标识 MIV0.5 |
| 1 端接口 (End 1) | J599MT/20KC1M12N 圆形光纤插座 | — | 20 壳体 + KC1 键位 + M12N 端子 |
| 1 端防护 (End 1 Protection) | 带防尘挂绳 (Dust Cap with Lanyard) | — | 出厂防尘 + 现场防丢失 |
| 2 端接口 (End 2) | MT 插针 (MT Ferrule Pin) | — | 12 芯 MT 标准 |
| 光纤类型 (Fiber Type) | 十二芯多模 OM3 带状光纤 | — | 12-core OM3 Ribbon Fiber,50/125μm |
| 光路对应 (Channel Mapping) | 两端光纤通路一一对应 | — | 1:1 直通,A:A |
| 1 端插入损耗 (End 1 IL) | ≤ 0.6 | dB | @ 850nm & 1300nm |
| 2 端插入损耗 (End 2 IL) | ≤ 0.5 | dB | @ 850nm & 1300nm |
| 工作波长 (Wavelength) | 850 / 1300 | nm | OM3 双窗口 |
| 工作温度 (Operating Temperature) | -40 ~ +85 | °C | 工业级 (默认值) |
| 储存温度 (Storage Temperature) | -40 ~ +85 | °C | 未包装状态 |
| 标识方式 (Labeling) | 热缩管碳带打印 | — | 示例: J599MT/20KC1M12N-MT-MIV0.5 批次号 |
| 合规 (Compliance) | Q/20T-JS-3.01 / MIL-DTL-38999 体系 | — | F-tone 内部 + 军标接口 |
插入损耗明细 (Insertion Loss Breakdown)
| 项目 (Item) | 规格 (Specification) |
|---|---|
| 1 端插入损耗 | ≤ 0.6 dB @ 850nm & 1300nm |
| 2 端插入损耗 | ≤ 0.5 dB @ 850nm & 1300nm |
| 总插入损耗 (Total IL, 估算) | ≤ 1.1 dB + 光纤衰减 (含 1 端 + 2 端 + 0.5m OM3 光纤) |
| OM3 光纤衰减 | ≤ 3.5 dB/km @ 850nm / ≤ 1.5 dB/km @ 1300nm |
| 回波损耗 (Return Loss) | ≥ 20 dB (MT 多模,默认值) |
| 工作波长 | 850 / 1300 nm |
| 工作温度 | -40 ~ +85 °C |
| 插拔耐久性 (Mating Cycles) | ≥ 500 次 (J599 MT 系列典型值) |
💡 总插入损耗计算公式:总 IL = 1 端 IL (J599) + 2 端 IL (MT) + 光纤衰减。例如 0.5m OM3 光缆在 850nm 时:总 IL ≤ 0.6 + 0.5 + (3.5 × 0.0005) = 1.1 + 0.00175 ≈ 1.10 dB。符合 OM3 多模 12 芯光缆行业标准。
订购信息 (Ordering Information)
| Part Number | Description (描述) | 长度 (Length) | 1 端 (End 1) | 2 端 (End 2) | 包装 (Packing) |
|---|---|---|---|---|---|
| J599MT/20KC1M12N-MT-MIV0.5 | J599 MT 圆形光纤插座 → MT 插针 12 芯 OM3 带状光缆,带防尘挂绳,热缩管标识,符合 Q/20T-JS-3.01 | 0.5 m | J599MT/20KC1M12N 插座 (20 壳体 KC1 键位 M12N 端子) | MT 12 芯插针 | 1 pcs / 防静电袋 |
| J599MT/20KC1M12N-MT-MIV1.0 | J599 MT 圆形光纤插座 → MT 插针 12 芯 OM3 带状光缆,带防尘挂绳 (1m 长度) | 1.0 m | J599MT/20KC1M12N | MT 12 芯插针 | 1 pcs / 防静电袋 |
| J599MT/20KC1M12N-MT-MIV2.0 | J599 MT 圆形光纤插座 → MT 插针 12 芯 OM3 带状光缆,带防尘挂绳 (2m 长度) | 2.0 m | J599MT/20KC1M12N | MT 12 芯插针 | 1 pcs / 防静电袋 |
| J599MT/20KC1M12N-MT-MIV3.0 | J599 MT 圆形光纤插座 → MT 插针 12 芯 OM3 带状光缆,带防尘挂绳 (3m 长度) | 3.0 m | J599MT/20KC1M12N | MT 12 芯插针 | 1 pcs / 防静电袋 |
| J599MT/20KC1M12N-MT-MIV5.0 | J599 MT 圆形光纤插座 → MT 插针 12 芯 OM3 带状光缆,带防尘挂绳 (5m 长度) | 5.0 m | J599MT/20KC1M12N | MT 12 芯插针 | 1 pcs / 防静电袋 |
| J599MT/20KC1M12N-MT-MIV10.0 | J599 MT 圆形光纤插座 → MT 插针 12 芯 OM3 带状光缆,带防尘挂绳 (10m 长度) | 10.0 m | J599MT/20KC1M12N | MT 12 芯插针 | 1 pcs / 防静电袋 |
💡 选型提示:本产品命名规则 — J599MT + 20 + KC1 + M12N + MT + MIV + 长度。20 = 20 壳体,KC1 = 键位 1 (防错插),M12N = M12 公头/N 端子,MT = MT 12 芯插针端,MIV0.5/1.0/2.0/… = 长度标识(米)。可定制长度:0.5/1/2/3/5/10m 现货,其他长度请联系销售定制。
使用与维护 (Handling & Maintenance)
- ESD 防护：本产品为光纤组件,建议佩戴防静电手环操作,避免静电击穿光器件。
- 防尘保护：1 端 J599 插座出厂自带防尘挂绳,未对接时务必盖好。
- 对接方向：J599 插座有 KC1 键位 (防错插),对配时按键位方向插入。
- MT 端面清洁：使用前请用专业 MT 清洁工具清洁 MT 端面,避免污染影响插入损耗。
- 光纤弯曲半径：OM3 带状光纤静态弯曲半径 ≥ 30 mm (12× 光纤直径),动态 ≥ 60 mm。
- 面板开口：前装开孔 φ 19.05 mm,后装开孔 φ 23.42 mm,4 个 M3 安装孔中心距 23.01 mm。
- 面板厚度：前装最大 3.2 mm,后装最大 2.5 mm。
- 安装螺丝：4 颗 M3 螺丝(4 个 φ 3.25 mm 安装孔),推荐1.0 N·m 扭矩。
- 光路对应：两端光纤通路一一对应 (1:1 mapping),严禁擅自拆装或重排。
- 温度范围：工作温度 -40~+85°C,储存温度 -40~+85°C。
- 合规：符合 Q/20T-JS-3.01 标识规范 + J599 MT 接口标准 (MIL-DTL-38999 体系)。
- 军标接口：本产品为J599 圆形军标接口,适配 20 号壳体 + KC1 键位的设备或对端。
