J599-FE53 光电复合组件 产品规格
光电复合组件技术规格书 V3.06，支持单模和多模OM3光纤传输，同时集成电源线和接地线，适用于高可靠性光电混合连接场景。
型号列表
| 序号 | 型号 | 左端 | 右端 | 长度 | 分支 |
|---|---|---|---|---|---|

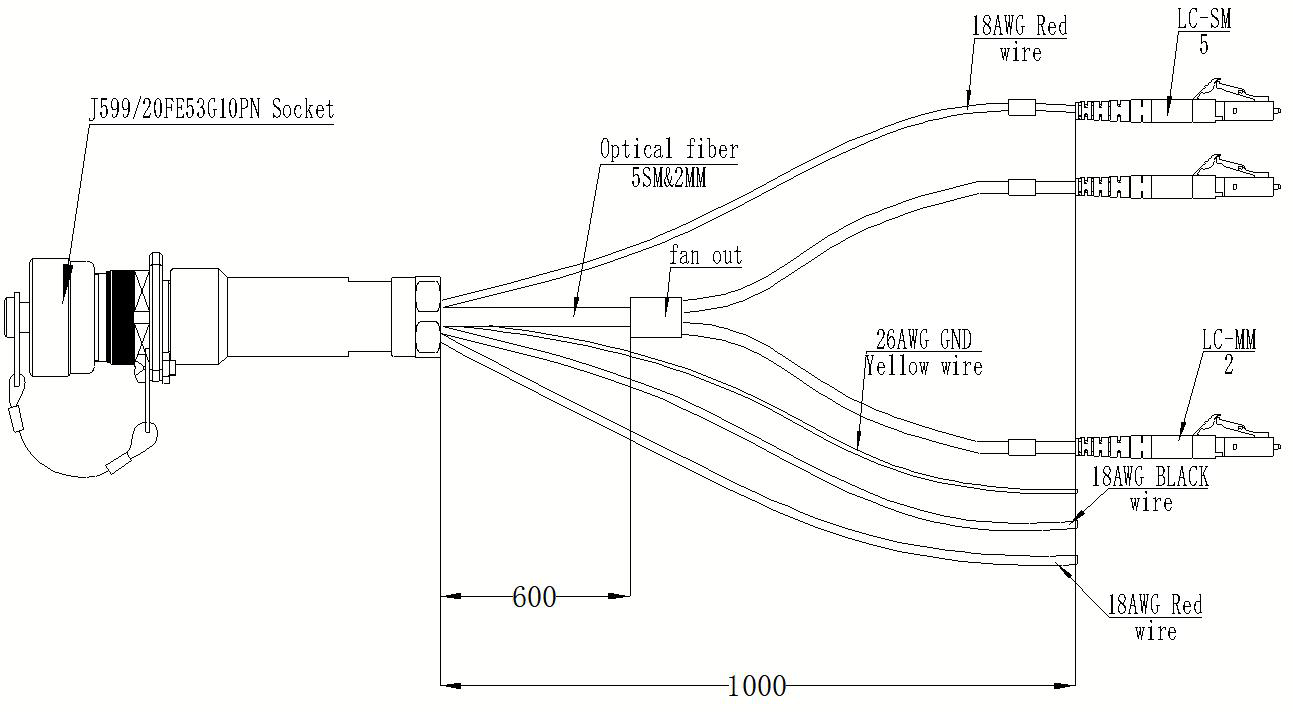

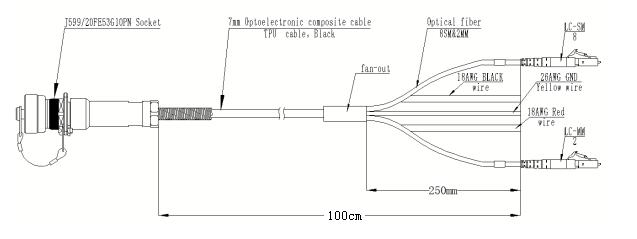

| 1 | J599/20FE53G10PN-10LC-C7*10/3-2S/MIV1/0.25 | J599/20FE53G10PN 插座 | 10个LC(8单模+2多模)+3导线 | 100cm | 25cm |

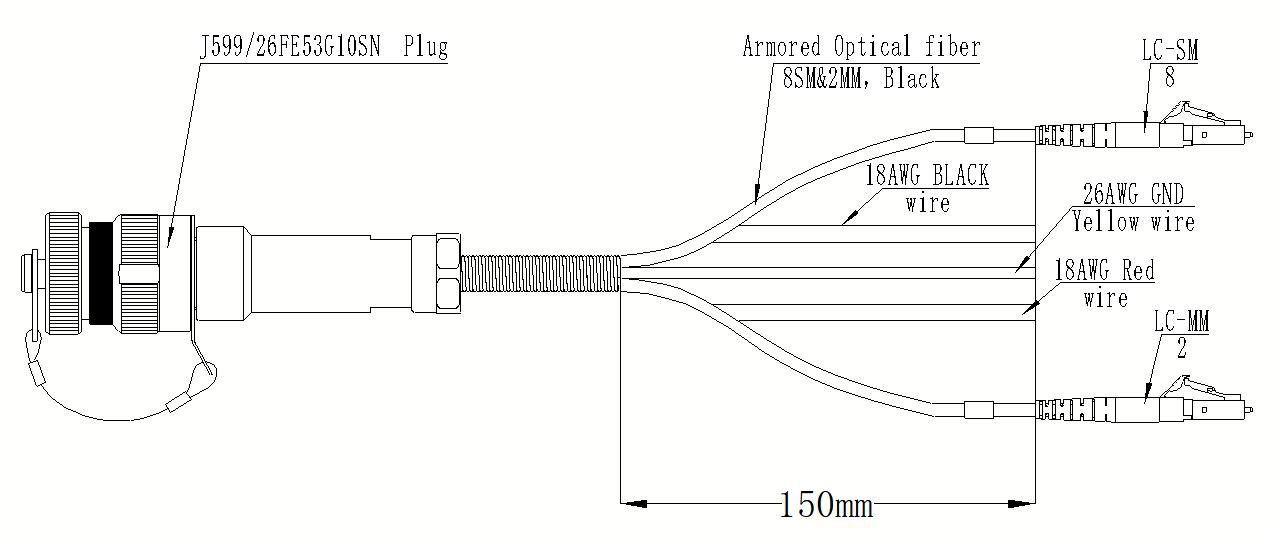

| 2 | J599/26FE53G10SN-10LC-S/MIV2-L0.15 | J599/26FE53G10SN 插头 | 10个LC(8单模+2多模)+3导线 | 15cm | — |
| 3 | J599/20FE53G10PN-7LC-C7*7/3-2S/MIV0.6/0.25 | J599/20FE53G10PN 插座 | 7个LC(5单模+2多模)+3导线 | 60cm | 25cm |

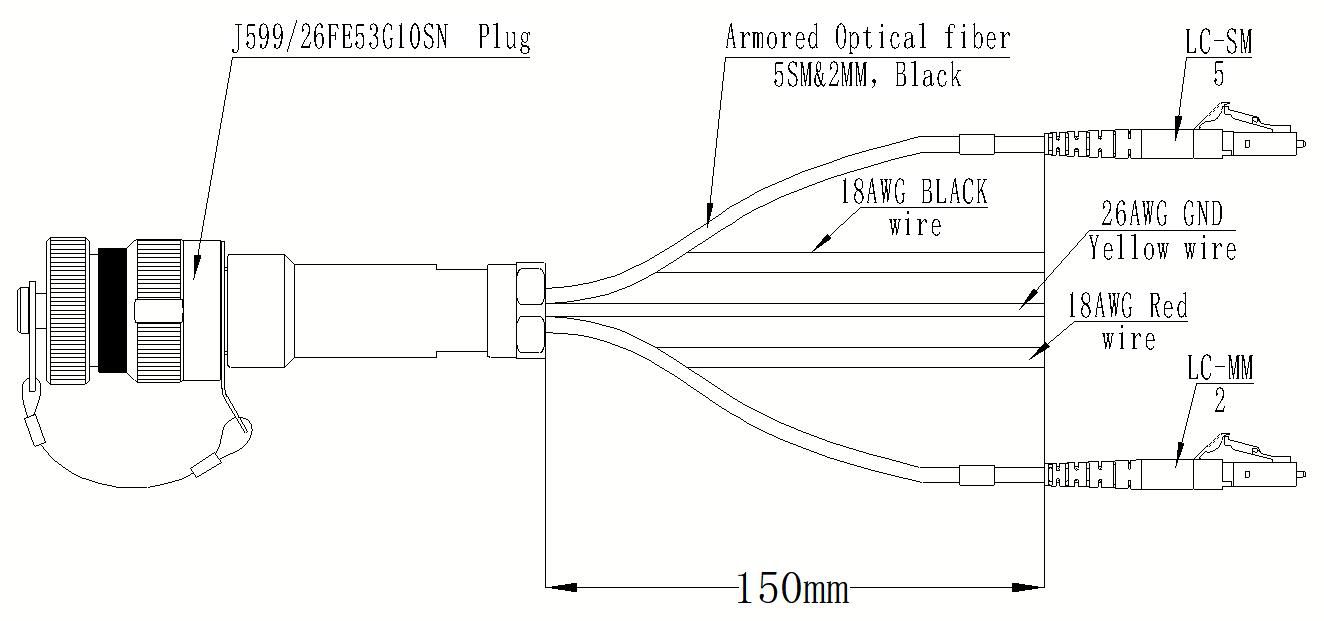

| 4 | J599/26FE53G10SN-7LC-S/MIV2-L0.15 | J599/26FE53G10SN 插头 | 7个LC(5单模+2多模)+3导线 | 15cm | — |
导线配置
| 序号 | 左端(针位) | 右端(针位) | 说明 |
|---|---|---|---|
| 1-5 | 1-5 | 1-5 | LC 单模黑色 |
| 6 | 6 | 6 | 18Awg 红色（电源线） |
| 7 | 7 | 7 | LC 单模黑色（10LC型）/ Empty（7LC型） |
| 8 | 8 | 8 | 18Awg 黑色（电源线） |
| 9 | 9 | 9 | LC 多模黑色 |
| 10 | 10 | 10 | LC 多模黑色 |
| 11 | 11 | 11 | LC 单模黑色 |
| 12 | 12 | 12 | LC 单模黑色（10LC型）/ Empty（7LC型） |
| 13 | 13 | 13 | 26Awg 黄色（接地线） |
性能参数
| 项目 | 参数 |
|---|---|
| 传输模式 | 单模 & 多模OM3 |
| 工作波长 | 1310nm、1550nm & 850nm、1300nm |
| 插入损耗 | J599 ≤ 1dB，LC ≤ 0.3dB |
| 振动 | 10Hz～2000Hz，功率谱密度 0.4G²/Hz |
| 冲击 | 2940 m/s²，持续3ms，速度变化率 2.96m/s |
| 机械耐久性 | ≥ 500 次 |
| 盐雾 | 200h |
| 工作温度 | -45℃ ～ +85℃ |
| 工作电流 | 10A |
| 工作电压 | 2000V |
| 耐压 | 4000V |

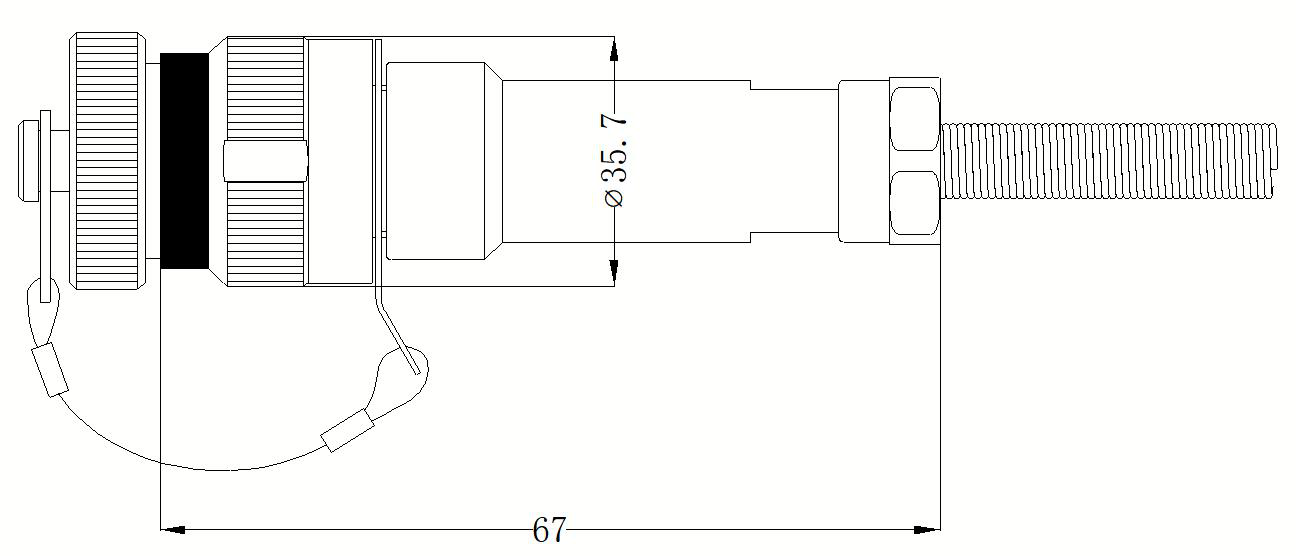

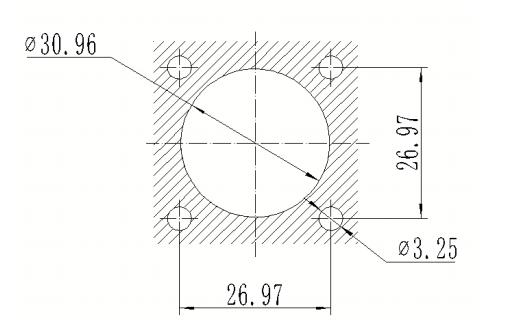

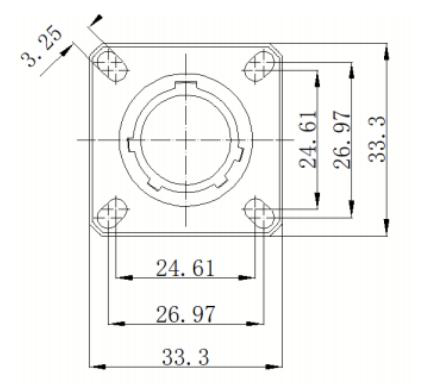

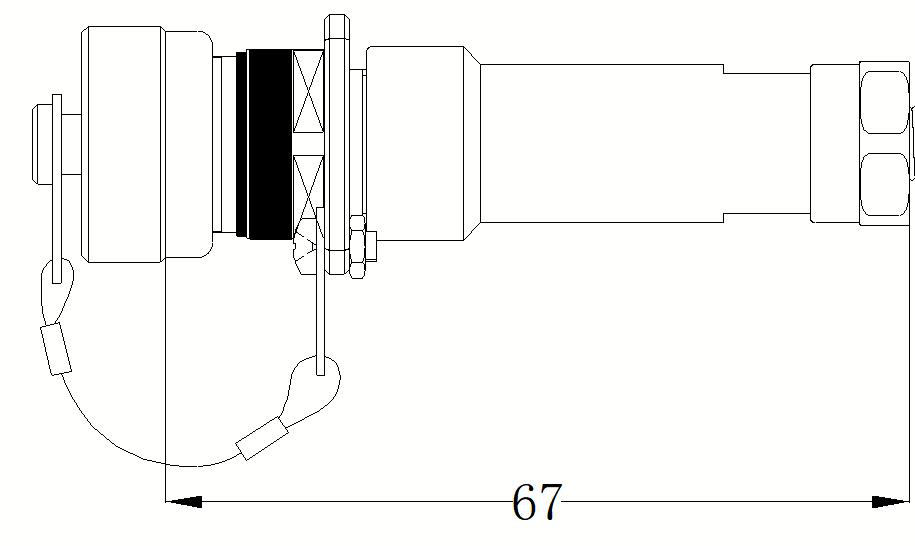

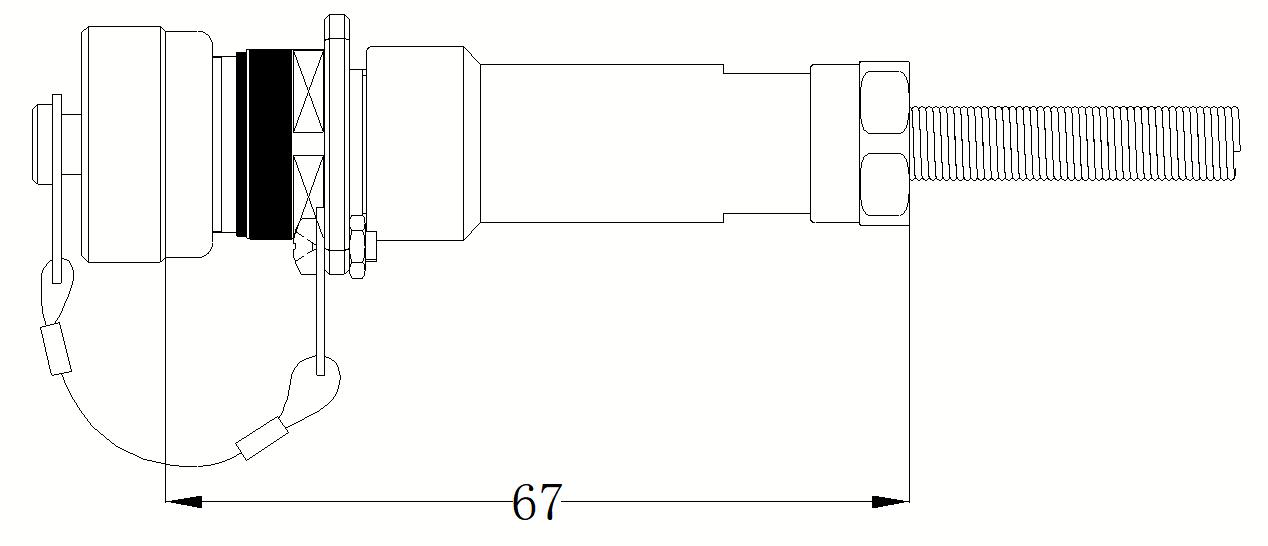

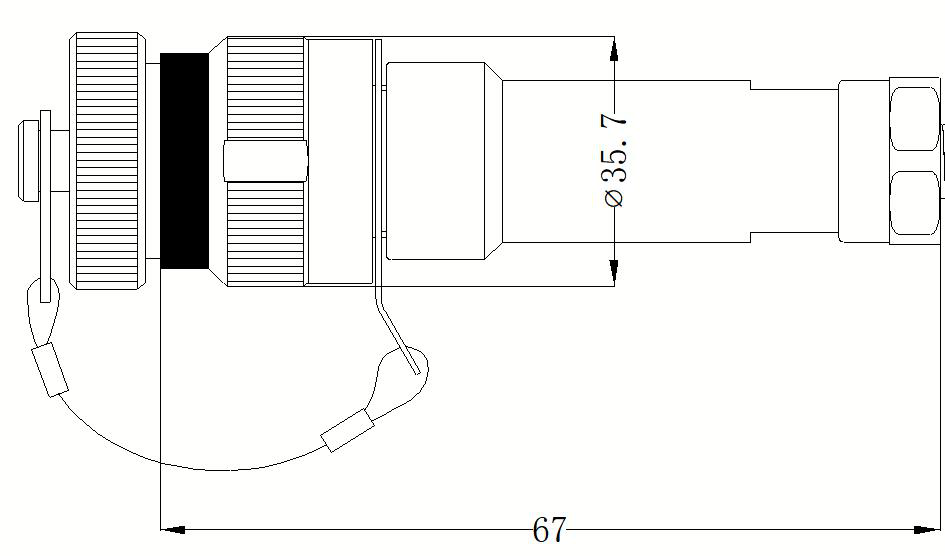

产品图片
本产品为【J599-FE53光电复合组件】产品线，详细信息，请联系我们的销售人员，谢谢！
