The FT-26 In Line Fixed Optical Attenuator (IFOA) V3.06 is a high-performance in-line fixed optical attenuation module manufactured by F-tone Networks（北亿纤通）. The IFOA delivers low insertion loss, low PDL, high stability and reliability. 4 standard wavelengths: 1310 / 1550 / 980 / 1064nm, with optional 1310 & 1550nm dual-wavelength support. Bandwidth ±40nm. Standard fixed attenuation: 1/3/5/10/15/20dB (other values on request), with ±10% attenuation precision. 3 package types: φ3.0×L54mm (250μm bare fiber or 900μm loose tube) and L90×W20×H9.5mm (900μm/2mm/3mm loose tube), other custom packages available on request. 3 fiber types: SMF-28e / HI1060FLEX / HI1060 (Corning standard). 9 connector types: None / FC/UPC / FC/APC / SC/UPC / SC/APC / ST/PC / LC/PC / LC/APC / E2000 APC. Operating temperature -20~+75°C, storage temperature -40~+85°C. 3 main applications: Fiber Communication + Fiber Sensor + Fiber Laser. 8-digit ordering code: FT-26-IFOA-[Wavelength]-[Port]-[Attenuation Value]-[Grade]-[Package]-[Fiber Type]-[Pigtail Type]-[Fiber Length]-[Connector].
🔬 关键差异化亮点：F-tone 第二款”光纤衰减器” + In-Line 在线式封装新方案
🔄 F-tone 光纤衰减器产品线 2 SKU 对比（FT-13 vs FT-26）
| 维度 | FT-13系列 8dB（ID 21342） | FT-26系列 IFOA（本篇 V3.06） |
|---|---|---|
| 技术方案 | FBC 熔融拉锥（Fusion Biconic Coupler） | In-Line 在线式（In-Line Fixed） |
| 封装 | φ3×54mm（钢管封装） | φ3.0×L54 / L90×W20×H9.5 |
| 工作波长 | 1500-1650nm（C+L 波段） | 1310/1550/980/1064nm（4 种） |
| 带宽 | 1550±40nm | ±40nm（4 种波长各 ±40nm） |
| 插入损耗 | ≤8dB（固定） | 低插入损耗（依波长与配置） |
| 固定衰减 | 仅 8dB（固定） | 1/3/5/10/15/20/30dB 全系列 + 定制 |
| PDL | ≤0.2dB | 低 PDL |
| 方向性 | ≥50dB | — |
| 光纤 | SMF-28E（250um 裸纤 / 900um 松套管） | SMF-28e / HI1060FLEX / HI1060 |
| 连接器 | — | 9 种（None/FC/SC/ST/LC/E2000 PC/APC/UPC） |
| 工作温度 | -10~+70°C | -20~+75°C |
| 应用 | C+L 波段固定衰减 | 光纤通信 + 光纤传感 + 光纤激光 |
1. 产品简介（Product Introduction）
The FT-26 In Line Fixed Optical Attenuator (IFOA) is a high-performance in-line fixed optical attenuation module. The IFOA delivers low insertion loss, low PDL, high stability and reliability, making it ideal for fiber communication, fiber sensor, and fiber laser applications.
FT-26 系列在线式固定光纤衰减器（IFOA）是一种在线式固定衰减模块产品。该模块具有 低插入损耗、低偏振相关损耗（PDL）、高稳定性和高可靠性，可广泛应用于各种光通信、传感和激光系统中。
2. 产品特点（Features）
3. 应用范围（Applications）
- 🚀 Fiber Communication（光纤通信）
- 🚀 Fiber Sensor（光纤传感）
- 🚀 Fiber Laser（光纤激光）

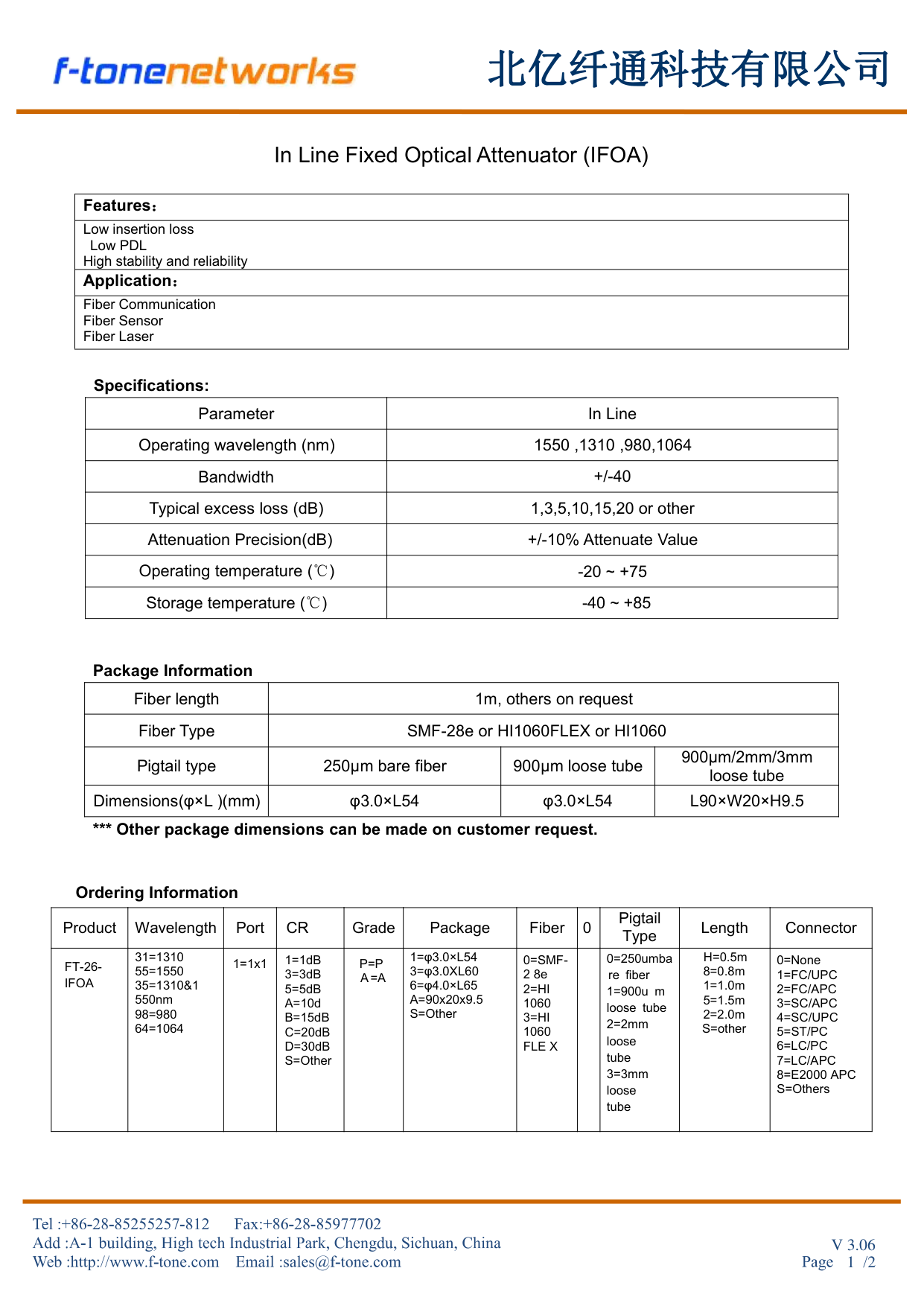

4. 技术参数（Specifications）
4.1 完整规格表（Full Specifications）
| 参数（Parameter） | 规格（Value） |
|---|---|
| 类型（Type） | In Line 在线式固定衰减器 |
| 工作波长（Operating Wavelength） | 1550, 1310, 980, 1064 nm（4 种，可选 1310 & 1550nm 双波长） |
| 带宽（Bandwidth） | ±40nm |
| 典型附加损耗（Typical Excess Loss） | — （低插入损耗） |
| 固定衰减（Attenuation） | 1, 3, 5, 10, 15, 20 dB（其他定制：30dB, Other） |
| 衰减精度（Attenuation Precision） | ±10% Attenuate Value |
| 工作温度（Operating Temperature） | -20 ~ +75°C |
| 存储温度（Storage Temperature） | -40 ~ +85°C |
4.2 封装信息（Package Information）
| 参数（Parameter） | 规格（Value） |
|---|---|
| 光纤长度（Fiber Length） | 1m（其他可定制：0.5/0.8/1.0/1.5/2.0m） |
| 光纤类型（Fiber Type） | SMF-28e / HI1060FLEX / HI1060（Corning 标准） |
| 尾纤类型（Pigtail Type） | 250μm bare fiber / 900μm loose tube / 2mm loose tube / 3mm loose tube |
| 封装尺寸（Dimensions） | φ3.0×L54mm（裸纤或松套管） / φ3.0×L54mm（松套管） / L90×W20×H9.5mm（900μm/2mm/3mm 松套管） |
| 其他封装（Other Package） | 可按客户需求定制（Other package dimensions can be made on customer request） |
5. 选型信息（Ordering Information）
选型代码：FT-26-IFOA-Wavelength–Port–CR (Attenuation)–Grade–Package–Fiber–Pigtail–Length–Connector
5.1 选型代码位说明（Code Position Description）
| 位（Position） | 字段（Field） | 选项（Options） |
|---|---|---|
| 1. Wavelength（波长） | 工作波长 | 31=1310 / 55=1550 / 35=1310&1550 / 98=980 / 64=1064 |
| 2. Port（端口） | 端口数 | 1=1×1 |
| 3. CR (Attenuation)（衰减） | 固定衰减值 | 1=1dB / 3=3dB / 5=5dB / A=10dB / B=15dB / C=20dB / D=30dB / S=Other |
| 4. Grade（等级） | 等级 | P=P / A=A |
| 5. Package（封装） | 封装尺寸 | 1=φ3.0×L54 / 3=φ3.0×L60 / 6=φ4.0×L65 / A=90x20x9.5 / S=Other |
| 6. Fiber（光纤） | 光纤类型 | 0=SMF-28e / 2=HI1060 / 3=HI1060FLEX |
| 7. Pigtail（尾纤） | 尾纤类型 | 0=250μm bare fiber / 1=900μm loose tube / 2=2mm loose tube / 3=3mm loose tube |
| 8. Length（长度） | 光纤长度 | H=0.5m / 8=0.8m / 1=1.0m / 5=1.5m / 2=2.0m / S=other |
| 9. Connector（连接器） | 光连接器 | 0=None / 1=FC/UPC / 2=FC/APC / 3=SC/APC / 4=SC/UPC / 5=ST/PC / 6=LC/PC / 7=LC/APC / 8=E2000 APC / S=Others |
5.2 选型代码示例（Ordering Code Examples）
| 完整代码 | 说明 |
|---|---|
| FT-26-IFOA-31-1-1-P-1-0-1-1 | 1310nm / 1×1 / 1dB / Grade P / φ3.0×L54 / SMF-28e / 250μm bare fiber / 1.0m / FC/UPC |
| FT-26-IFOA-55-1-5-A-1-0-1-2 | 1550nm / 1×1 / 5dB / Grade A / φ3.0×L54 / SMF-28e / 250μm bare fiber / 1.0m / FC/APC |
| FT-26-IFOA-35-1-A-P-A-2-3-6 | 1310&1550nm / 1×1 / 10dB / Grade P / 90x20x9.5 / HI1060 / 2mm loose tube / 1.5m / LC/PC |
| FT-26-IFOA-98-1-3-P-1-3-1-7 | 980nm / 1×1 / 3dB / Grade P / φ3.0×L54 / HI1060FLEX / 900μm loose tube / 1.0m / LC/APC |
| FT-26-IFOA-64-1-15-P-1-0-1-3 | 1064nm / 1×1 / 15dB / Grade P / φ3.0×L54 / SMF-28e / 250μm bare fiber / 1.0m / SC/APC |
6. 典型应用场景（Typical Applications）
🔬 光纤衰减器 3 大核心应用 + 5 大扩展应用
7. 注意事项及维护（Precautions & Maintenance）
- 🔸 清洁光纤端面：使用前请用酒精棉清洁连接器的光纤端面，不使用时请带好防尘帽，防止灰尘或其他赃物污染或损坏光纤端面
- 🔸 光纤保护：严禁拉扯、折、扭曲光纤，以免造成光纤损坏
- 🔸 弯曲半径：安装时注意光纤弯曲半径（建议 R≥30mm），避免过度弯曲影响性能
- 🔸 环境要求：本器件要防火、防冲击，避免在过度潮湿的环境中储存和工作
- 🔸 禁止拆卸：本器件属精密光器件，不得擅自拆卸，以免损坏
- 🔸 定制说明：***Other package dimensions can be made on customer request（其他封装尺寸可按客户要求定制）***
8. F-tone Networks 光纤衰减器产品矩阵（F-tone Optical Attenuator Product Matrix）
F-tone Networks 目前推出 2 大系列光纤衰减器，覆盖从 C+L 波段固定衰减到全波段 In-Line 在线式可定制衰减：
| 系列 | 型号 | 技术方案 | 波长 | 衰减 | 应用 |
|---|---|---|---|---|---|
| FT-13系列 | FT-13 8dB | FBC 熔融拉锥 | 1500-1650nm | 8dB（固定） | C+L 波段固定衰减 |
| FT-26系列 | FT-26 IFOA | In-Line 在线式 | 1310/1550/980/1064nm | 1/3/5/10/15/20/30dB | 光纤通信 + 光纤传感 + 光纤激光 |
