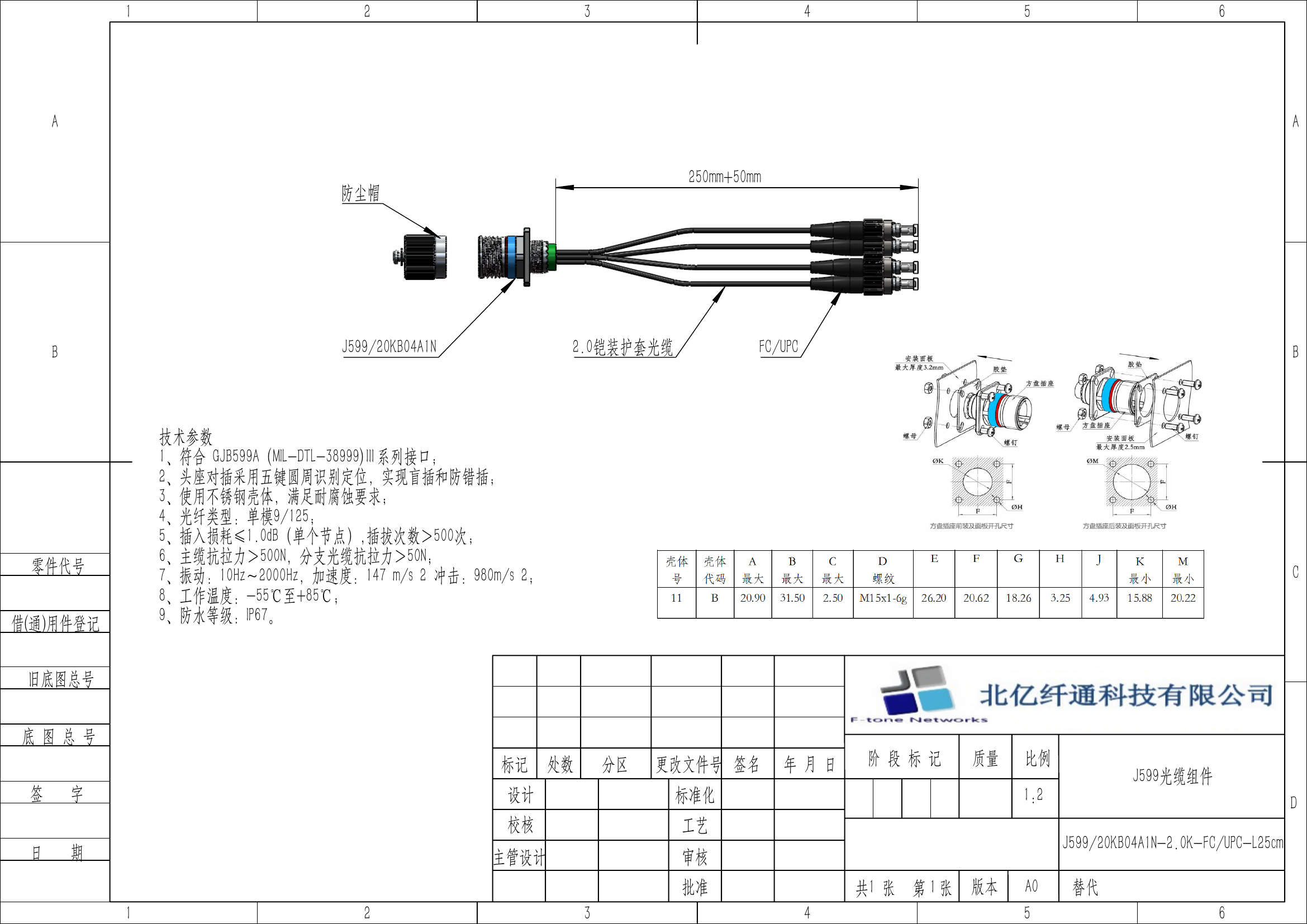

1 2 3 4 5 6
A A
250mm+50mm
防尘帽
J599/20KB04A1N 2.0铠装护套光缆 FC/UPC
B B

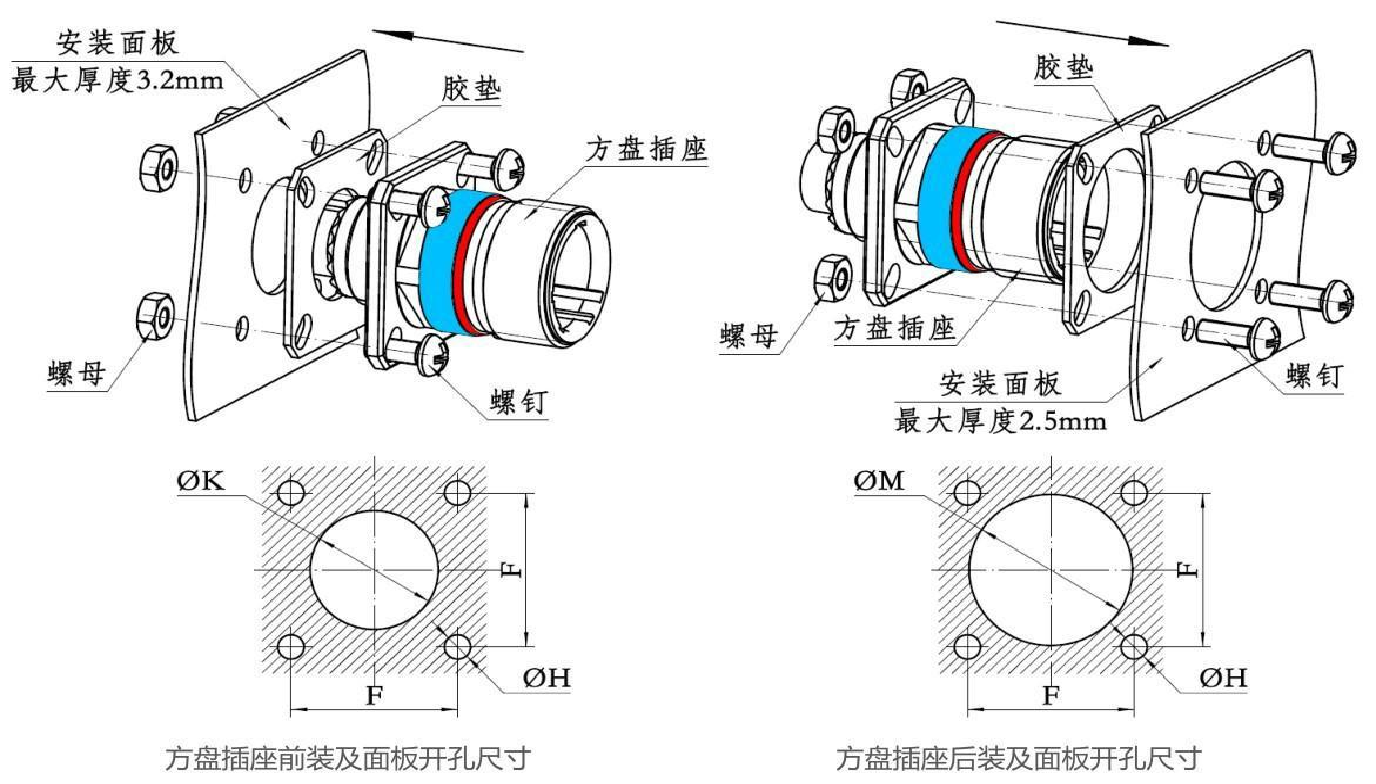

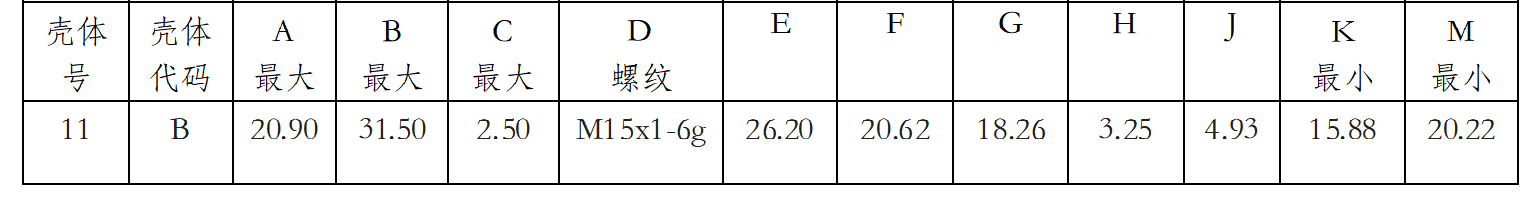

技术参数
1、符合 GJB599A（MIL-DTL-38999)Ⅲ系列接口；
2、头座对插采用五键圆周识别定位，实现盲插和防错插；
3、使用不锈钢壳体，满足耐腐蚀要求；
4、光纤类型：单模9/125；
5、插入损耗≤1.0dB（单个节点）,插拔次数＞500次；
6、主缆抗拉力＞500N，分支光缆抗拉力＞50N；
零件代号
7、振动：10Hz～2000Hz，加速度：147 m/s 2 冲击：980m/s 2； C
8、工作温度：-55℃至+85℃；
9、防水等级：IP67。
借(通)用件登记
旧底图总号
底 图 总 号
阶 段 标 记 质量 比例
标记 处数 分区 更改文件号 签名 年 月 日

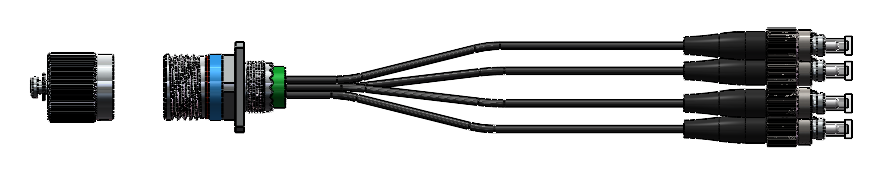

J599光缆组件
签 字 设计 标准化 1:2
D
校核 工艺
J599/20KB04A1N-2.0K-FC/UPC-L25cm
日 期 主管设计 审核
批准 共1 张 第 1 张 版本 A0 替代
1 2 3 4 5 6
| 1 2 3 4 5 6 A A 250mm+50mm 防尘帽 J599/20KB04A1N 2.0铠装护套光缆 FC/UPC B B 技术参数 1、符合 GJB599A（MIL-DTL-38999)Ⅲ系列接口； 2、头座对插采用五键圆周识别定位，实现盲插和防错插； 3、使用不锈钢壳体，满足耐腐蚀要求； 4、光纤类型：单模9/125； 5、插入损耗≤1.0dB（单个节点）,插拔次数＞500次； 6、主缆抗拉力＞500N，分支光缆抗拉力＞50N； 零件代号 7、振动：10Hz～2000Hz，加速度：147 m/s 2 冲击：980m/s 2； C 8、工作温度：-55℃至+85℃； 9、防水等级：IP67。 借(通)用件登记 旧底图总号 底 图 总 号 阶 段 标 记 质量 比例 标记 处数 分区 更改文件号 签名 年 月 日 J599光缆组件 签 字 设计 标准化 1:2 D 校核 工艺 J599/20KB04A1N-2.0K-FC/UPC-L25cm 日 期 主管设计 审核 批准 共1 张 第 1 张 版本 A0 替代 1 2 3 4 5 6 |
|||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250mm+50mm 防尘帽 J599/20KB04A1N 2.0铠装护套光缆 FC/UPC 技术参数 1、符合 GJB599A（MIL-DTL-38999)Ⅲ系列接口； 2、头座对插采用五键圆周识别定位，实现盲插和防错插； 3、使用不锈钢壳体，满足耐腐蚀要求； 4、光纤类型：单模9/125； 5、插入损耗≤1.0dB（单个节点）,插拔次数＞500次； 6、主缆抗拉力＞500N，分支光缆抗拉力＞50N； 7、振动：10Hz～2000Hz，加速度：147 m/s 2 冲击：980m/s 2； 8、工作温度：-55℃至+85℃； 9、防水等级：IP67。 阶 段 标 记 质量 比例 标记 处数 分区 更改文件号 签名 年 月 日 J599光缆组件 设计 标准化 1:2 校核 工艺 J599/20KB04A1N-2.0K-FC/UPC-L25cm 主管设计 审核 批准 共1 张 第 1 张 版本 A0 替代 |
|||||||||||||||||||||
| B | |||||||||||||||||||||
| 零件代号 | |||||||||||||||||||||
| 借(通)用件登记 | |||||||||||||||||||||
| 旧底图总号 | |||||||||||||||||||||
| 底 图 总 号 | |||||||||||||||||||||
| 阶 段 标 记 | 质量 | 比例 | J599光缆组件 | ||||||||||||||||||
| 标记 | 处数 | 分区 | 更改文件号 | 签名 | 年 月 日 | ||||||||||||||||
| 签 字 | 设计 | 标准化 | 1:2 | ||||||||||||||||||
| 校核 | 工艺 | ||||||||||||||||||||
| J599/20KB04A1N-2.0K-FC/UPC-L25cm | |||||||||||||||||||||
| 日 期 | 主管设计 | 审核 | |||||||||||||||||||
| 批准 | 共1 张 第 1 张 | 版本 | A0 | 替代 | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 |
| B |
|---|
| C |
Region: Tianfu New Area, Sichuan, China
Service Area: Global
Tel: 028-85255257 | Fax: 028-85977702 | Mobile: 19081343401
Site: https://www.f-tone.com
HR: hr@f-tone.com | Sales: sales@f-tone.com | Support: support@f-tone.com
本产品为【光缆组件】产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
