AMT12/D-8LC/4-C3x12-2MIV0.5/0.3 MT Cable Assembly
The AMT12/D-8LC/4-C3x12-2MIV0.5/0.3 is an MT cable assembly featuring a left-end AMT12/D plug and right-end 8 LC connectors, using 3mm 12-core OM3 multimode cable with 0.5m total length and 0.3m branch length. Also available in AMT24/D configurations.

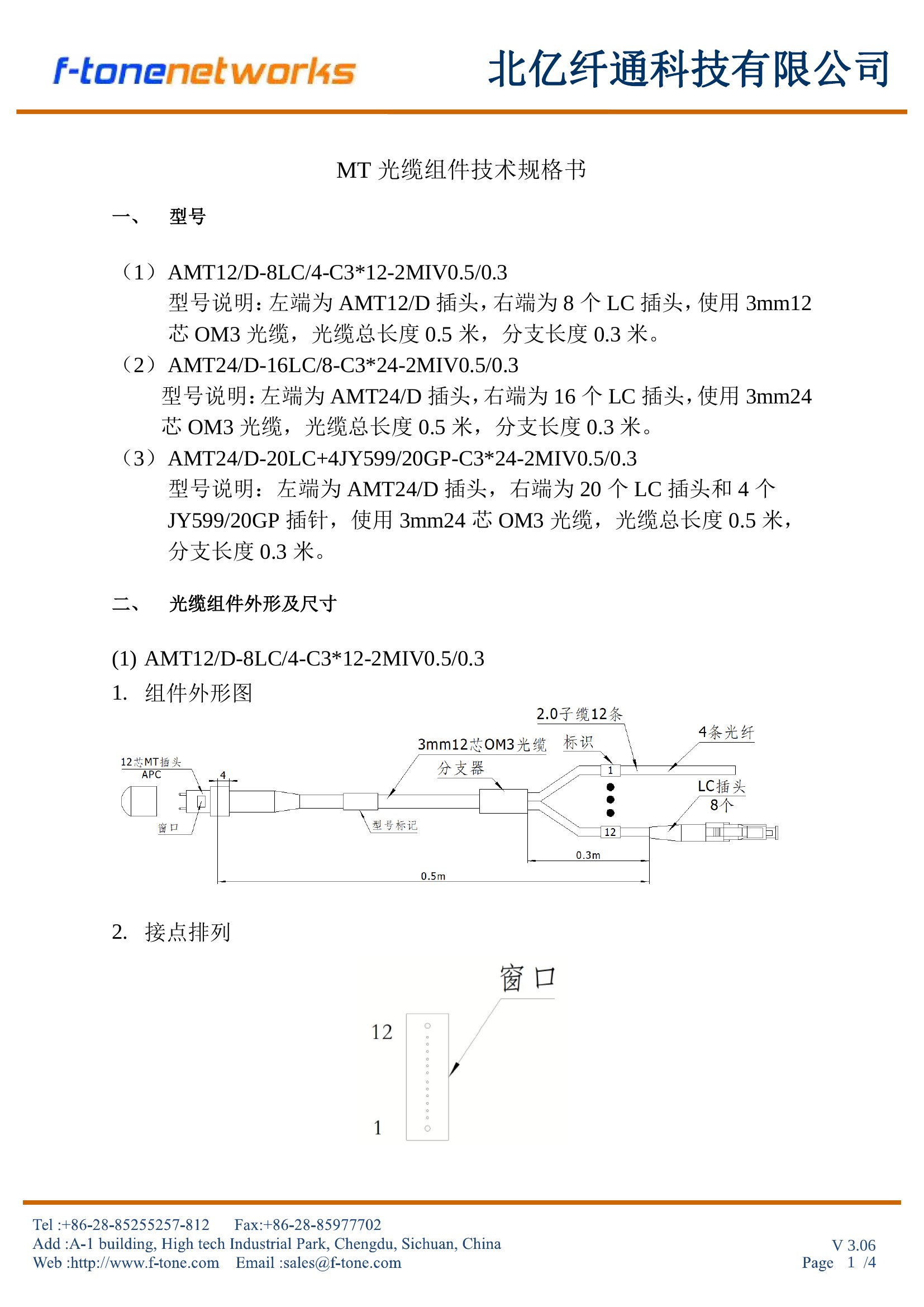

MT 光缆组件技术规格书
一、 型号
（1） AMT12/D-8LC/4-C3*12-2MIV0.5/0.3
型号说明：左端为 AMT12/D 插头，右端为 8 个 LC 插头，使用 3mm12
芯 OM3 光缆，光缆总长度 0.5 米，分支长度 0.3 米。
（2） AMT24/D-16LC/8-C3*24-2MIV0.5/0.3
型号说明：左端为 AMT24/D 插头，右端为 16 个 LC 插头，使用 3mm24
芯 OM3 光缆，光缆总长度 0.5 米，分支长度 0.3 米。
（3） AMT24/D-20LC+4JY599/20GP-C3*24-2MIV0.5/0.3
型号说明：左端为 AMT24/D 插头，右端为 20 个 LC 插头和 4 个
JY599/20GP 插针，使用 3mm24 芯 OM3 光缆，光缆总长度 0.5 米，
分支长度 0.3 米。
二、 光缆组件外形及尺寸
(1) AMT12/D-8LC/4-C3*12-2MIV0.5/0.3
1. 组件外形图
2. 接点排列
1 /4
3. 光路对应关系
AMT12/D 插头 右端插头
1 甩线
2 甩线
3 甩线
4 甩线
5 LC
6 LC
7 LC
8 LC
9 LC
10 LC
11 LC
12 LC

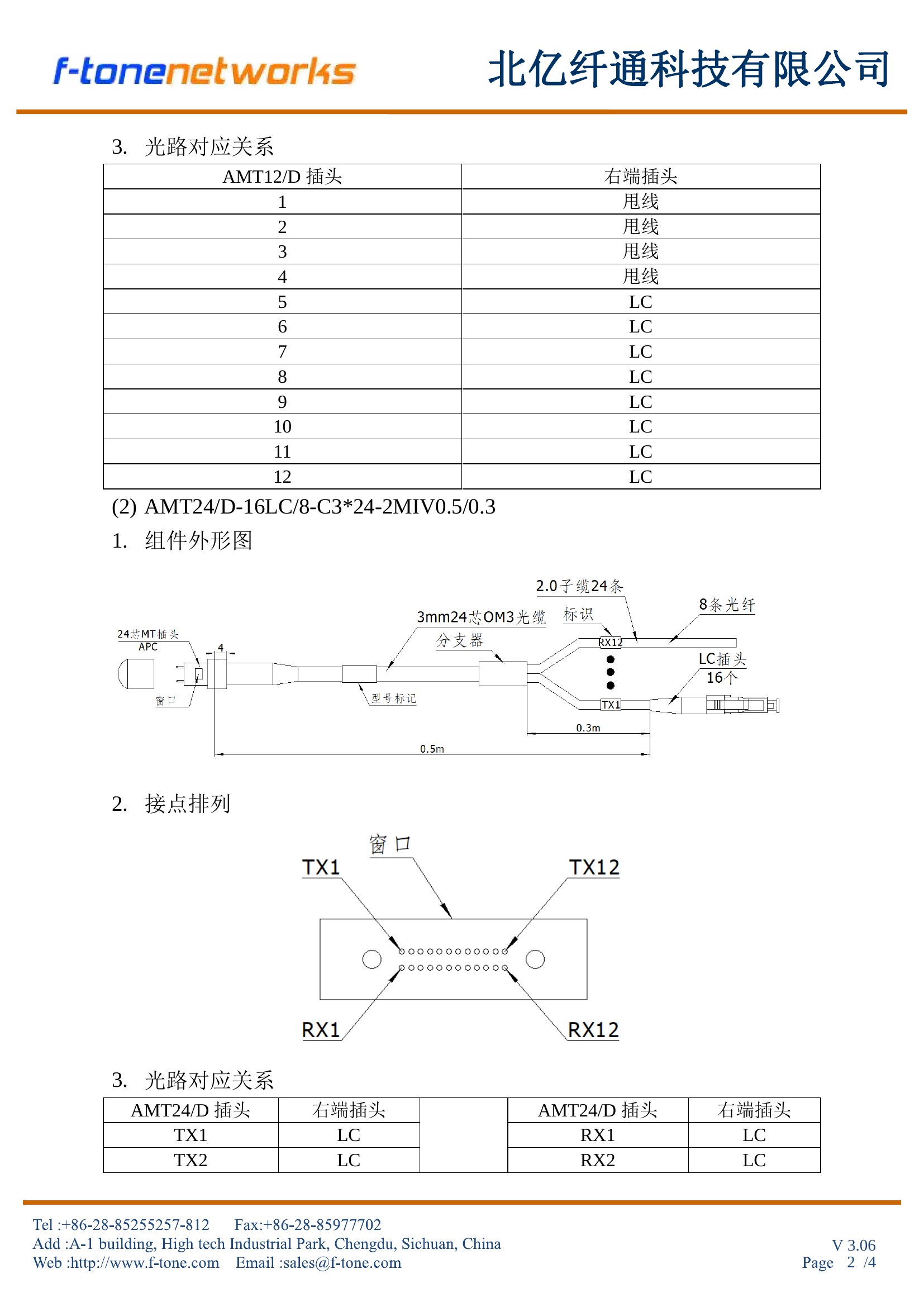

(2) AMT24/D-16LC/8-C3*24-2MIV0.5/0.3
1. 组件外形图
2. 接点排列
3. 光路对应关系
AMT24/D插头 右端插头 AMT24/D插头 右端插头
TX1 LC RX1 LC
TX2 LC RX2 LC
2 /4
TX3 LC RX3 LC
TX4 LC RX4 LC
TX5 LC RX5 LC
TX6 LC RX6 LC
TX7 LC RX7 LC
TX8 LC RX8 LC
TX9 甩线 RX9 甩线
TX10 甩线 RX10 甩线
TX11 甩线 RX11 甩线
TX12 甩线 RX12 甩线

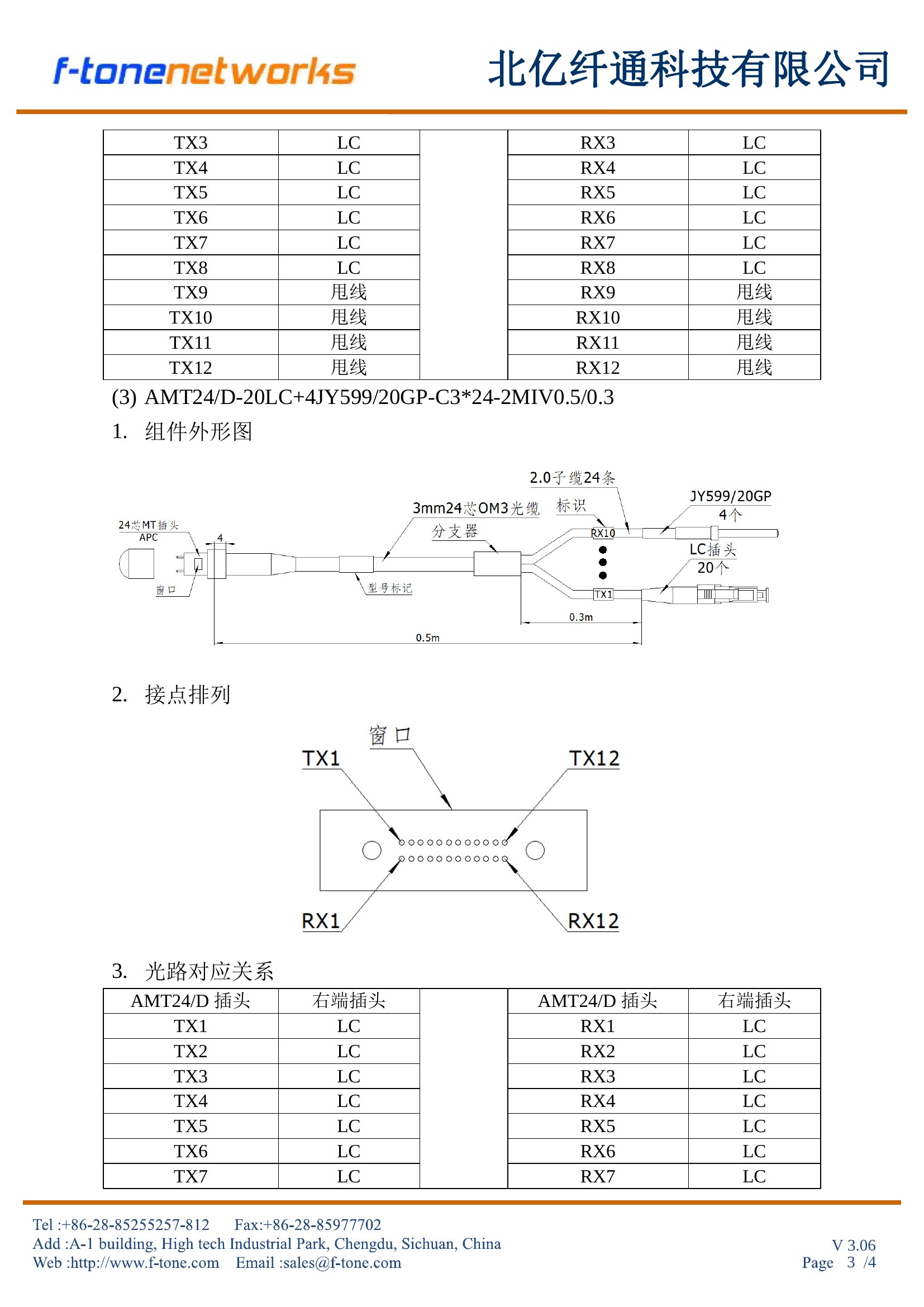

(3) AMT24/D-20LC+4JY599/20GP-C3*24-2MIV0.5/0.3
1. 组件外形图
2. 接点排列
3. 光路对应关系
AMT24/D插头 右端插头 AMT24/D插头 右端插头
TX1 LC RX1 LC
TX2 LC RX2 LC
TX3 LC RX3 LC
TX4 LC RX4 LC
TX5 LC RX5 LC
TX6 LC RX6 LC
TX7 LC RX7 LC
3 /4
TX8 LC RX8 LC
TX9 JY599/20GP RX9 JY599/20GP
TX10 JY599/20GP RX10 JY599/20GP
TX11 LC RX11 LC
TX12 LC RX12 LC
三、 产品性能
参数
模式 多模
工作波长 850nm&1300nm
插入损耗 MT≤0.6dB，LC≤0.3dB，JY599/20GP≤0.3dB
插拔次数 ≥500次
工作温度 -45℃～+85℃
振动 频率10Hz~2000Hz，功率谱密度：0.4G²/Hz
冲击 峰值加速度：2940m/s²，持续时间3ms的半正弦波
4 /4
本产品为MT Cable Assembly产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
