J599 2光4电铠装光缆组件
产品概述
J599 2光4电铠装光缆组件采用两端J599连接器，集成2芯单模光纤与4芯电传输通道，配合φ10铠装光缆实现长距离可靠传输。适用于军用及工业环境中光电混合信号的高速稳定传输。
型号信息
| 型号 | 说明 |
|---|---|
| J599/26KE2G4SN-J599/26KE2G4SN-C10*2/4-S100 | 两端为J599/26KE2G4SN插头，使用2光4电Φ10铠装光缆，长度100米 |
| J599/20KE2G4PN-2LC-S0.3/0.3 | 一端为J599/20KE2G4PN插座，一端为2只LC插头，使用2.0单模单芯光缆，导线使用2平方红色导线4条，长度0.3米 |
外形及尺寸
J599/26KE2G4SN-J599/26KE2G4SN-C10*2/4-S100

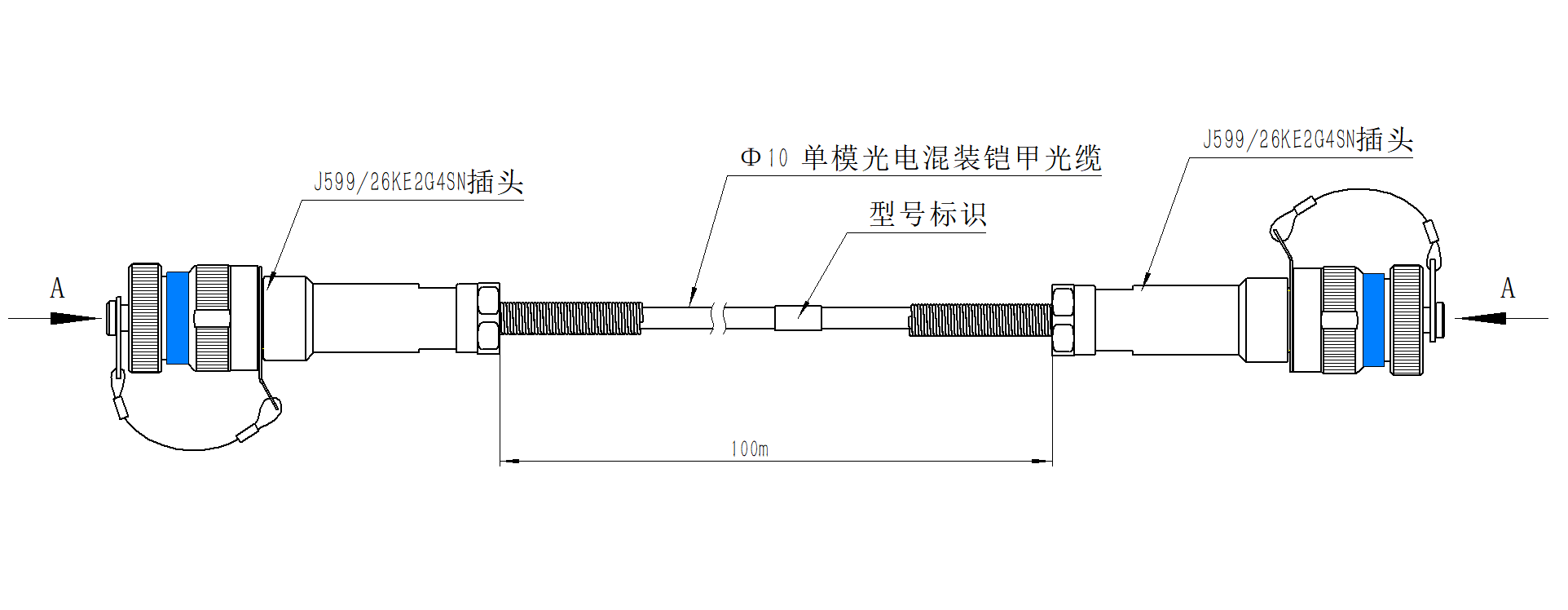

① 组件外形图

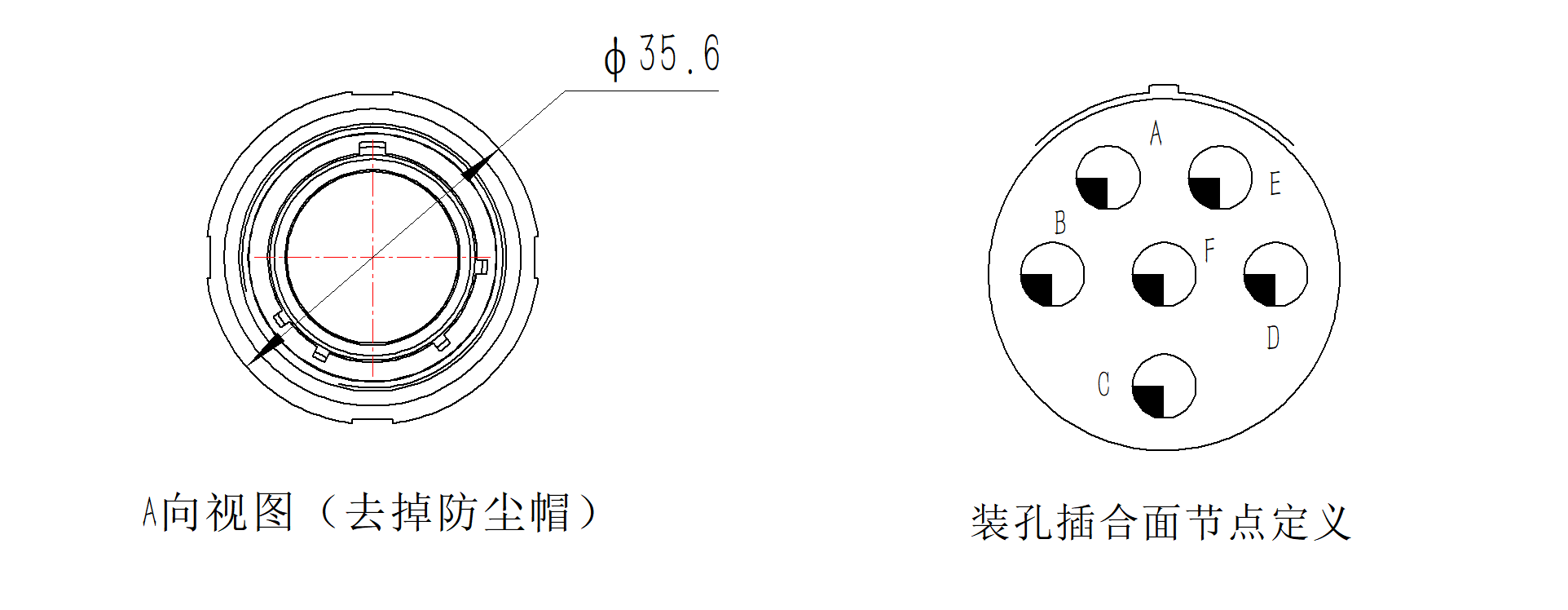

② 插座节点排列
③ 两端光路一一对应，A、B、C、D孔位装电插针，E、F孔位装光插针。
J599/20KE2G4PN-2LC-S0.3/0.3

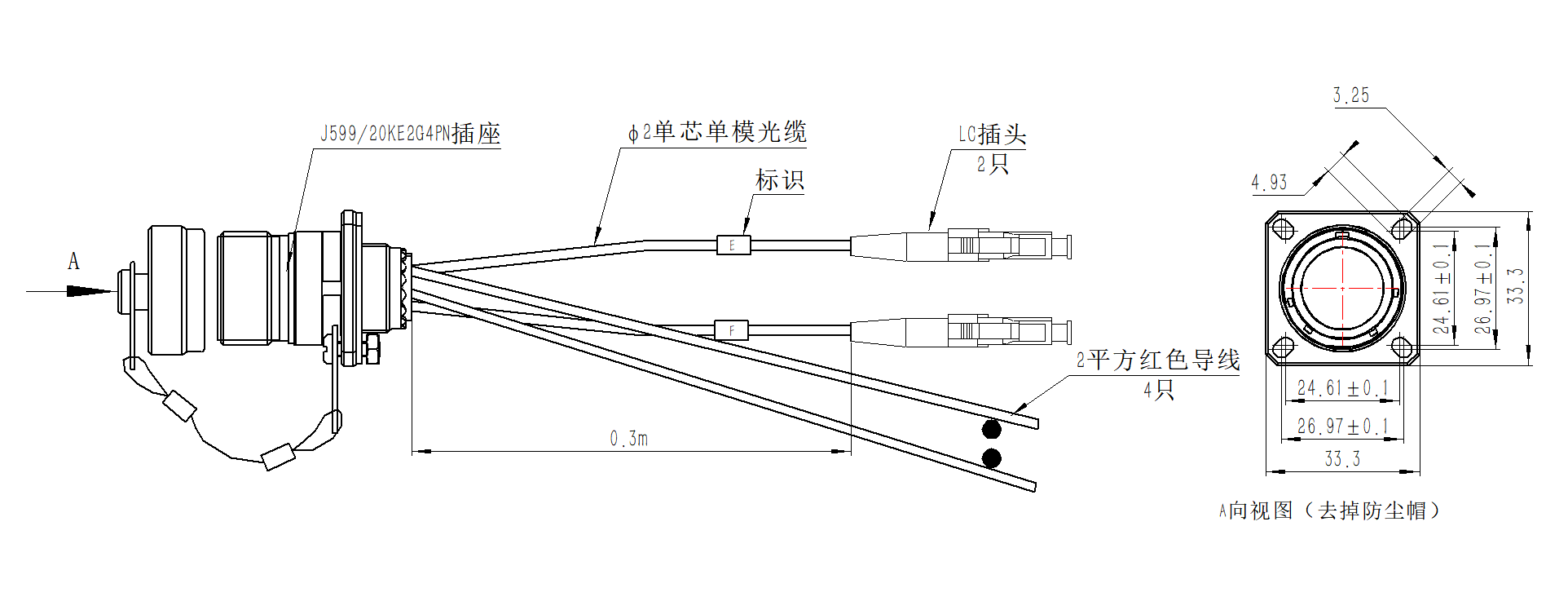

① 组件外形图

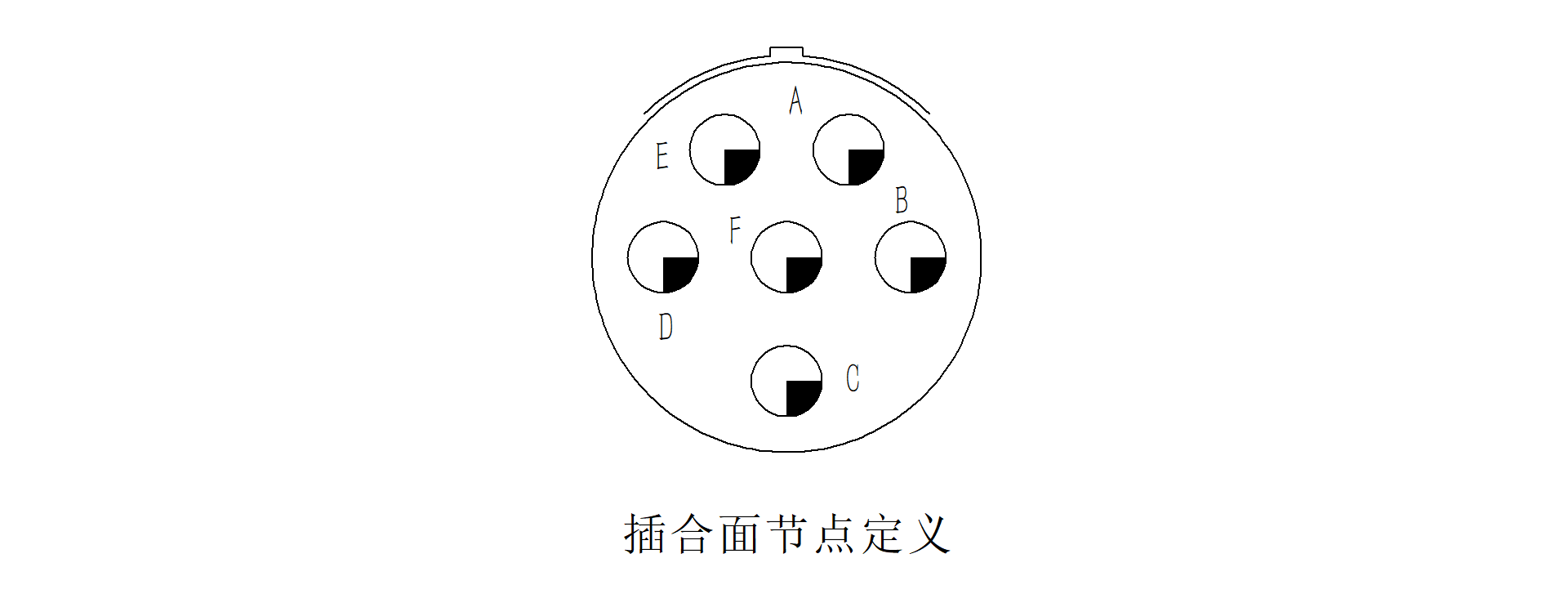

② 插座节点排列

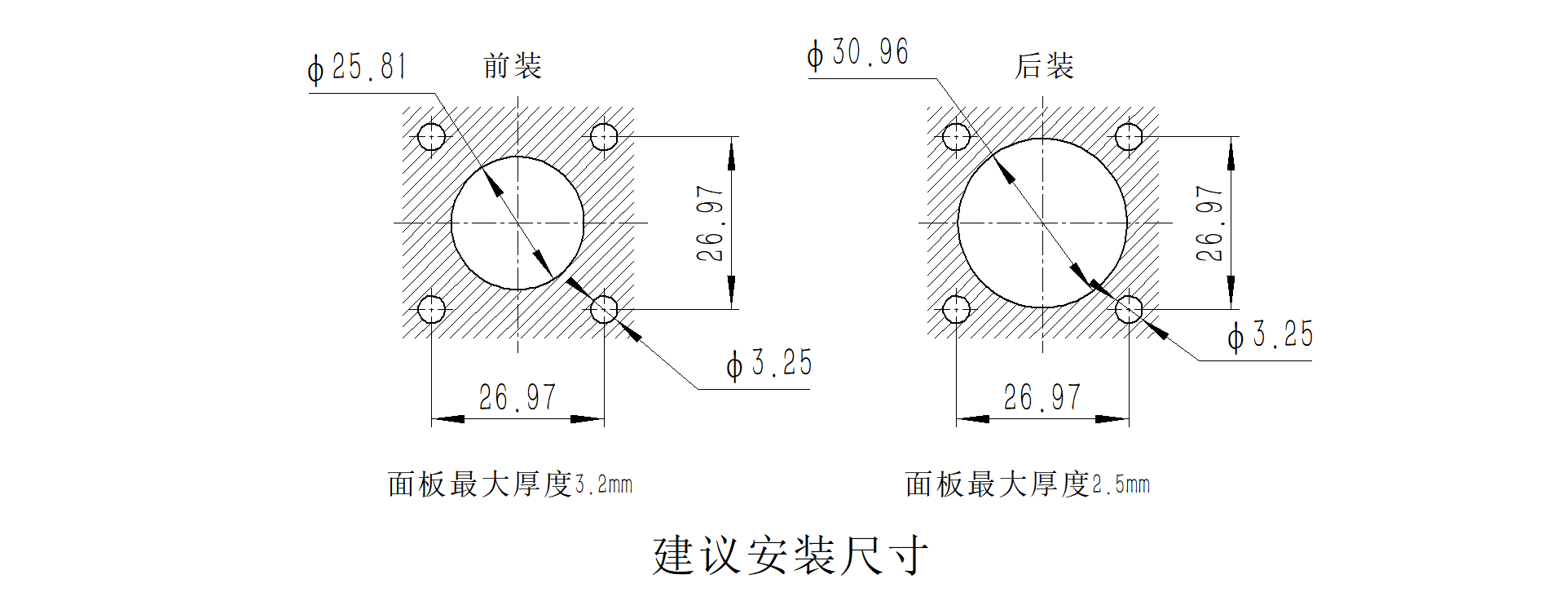

③ 插座建议安装尺寸
④ 两端光路一一对应，A、B、C、D孔位装电插针，E、F孔位装光插针。
产品性能
| 项目 | 参数 |
|---|---|
| 传输模式 | 单模 |
| 工作波长 | 1310nm、1550nm |
| 插入损耗 | J599连接器≤0.75dB，LC≤0.3dB |
| 振动 | 频率10～2000Hz，加速度196m/s² |
| 冲击 | 峰值加速度980m/s² |
| 机械耐久性 | ≥500次 |
| 盐雾 | J599：500h（不锈钢钝化） |
| 工作温度 | J599：-55℃～+85℃ |
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com
本产品为光缆组件产品线，详细信息，请联系我们的销售人员，谢谢！
