J599光电混装连接器
产品概述
J599光电混装连接器是一款不锈钢材质的军用级混合连接器，集成了差分信号、同轴信号和光信号传输能力于一体。支持6对差分信号、2个同轴信号、8芯光信号，满足严苛环境下的光电混合传输需求。
型号信息
| 型号 | 说明 |
|---|---|
| J599/20KH8G14PN | 不锈钢插座，装针 |
| J599/26KH8G14SN | 不锈钢插头，装孔 |
外形及尺寸
J599/20KH8G14PN 插座
① 插座外形图

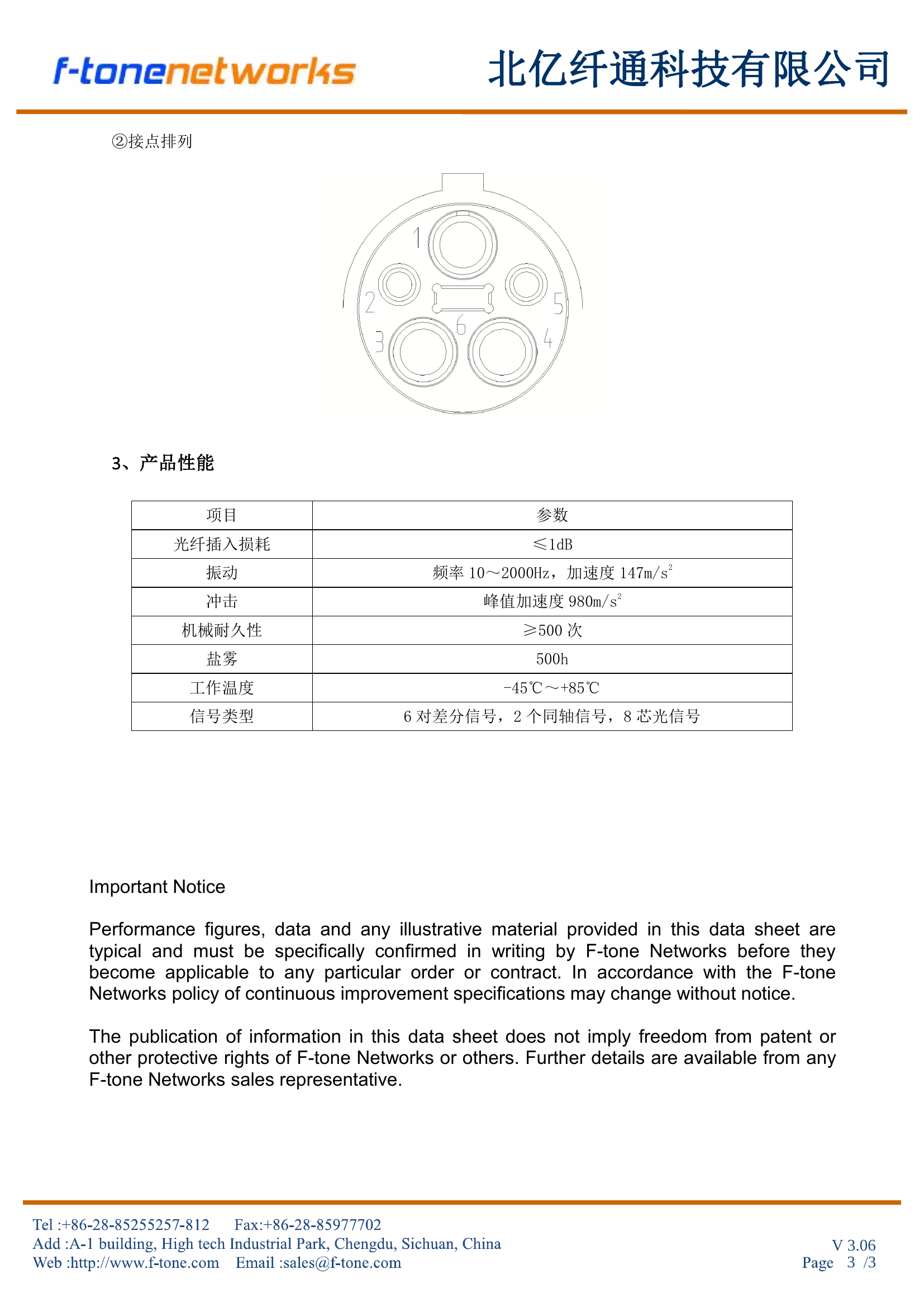

② 接点排列
其中1、3、4为差分信号，2、5为同轴信号，6为光信号。

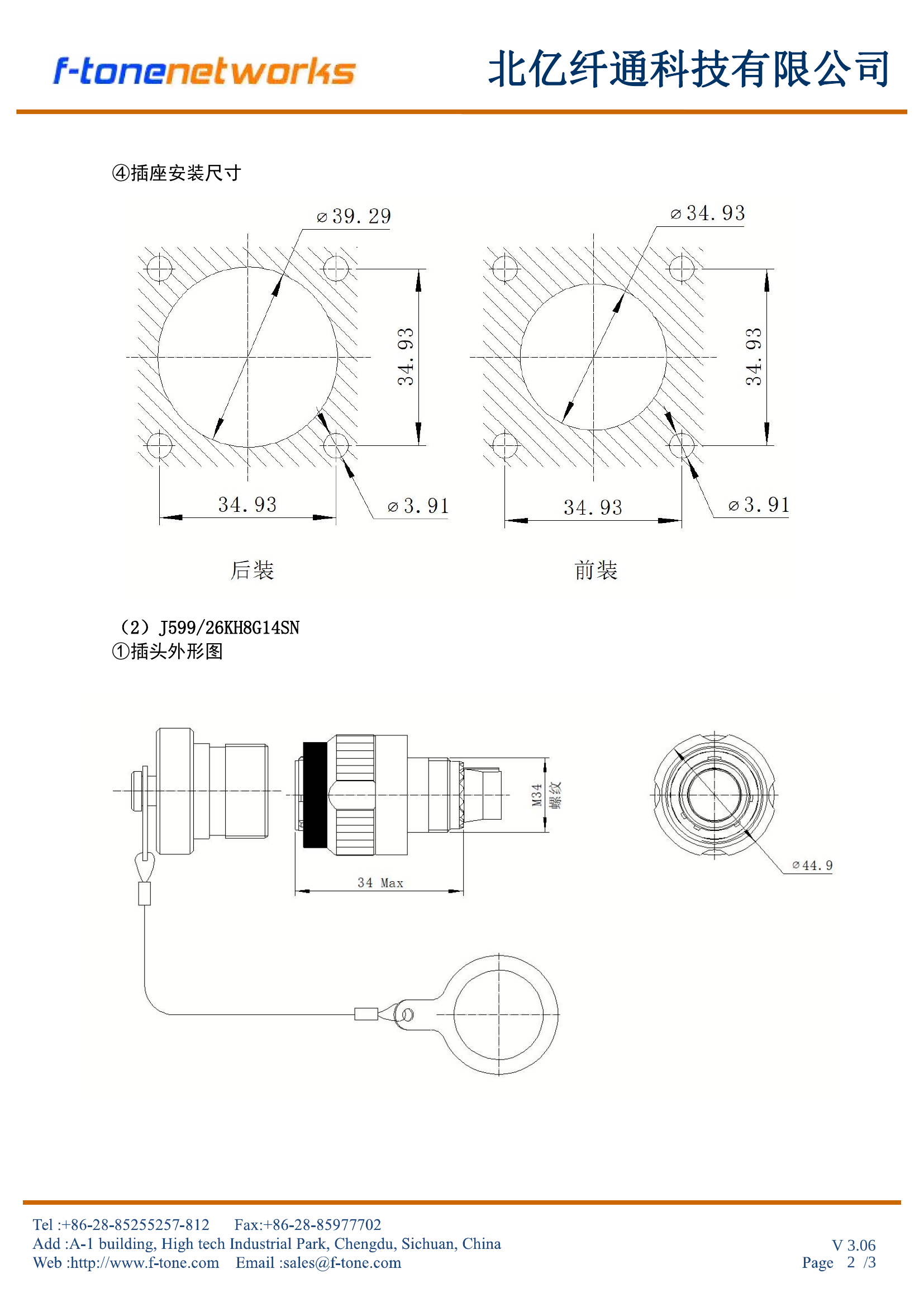

④ 插座安装尺寸
产品性能
| 项目 | 参数 |
|---|---|
| 信号类型 | 6对差分信号，2个同轴信号，8芯光信号 |
| 光纤插入损耗 | ≤1dB |
| 振动 | 频率10～2000Hz，加速度147m/s² |
| 冲击 | 峰值加速度980m/s² |
| 机械耐久性 | ≥500次 |
| 盐雾 | 500h |
| 工作温度 | -45℃～+85℃ |
地区：中国四川天府新区
服务区域：全球
联系方式：
企业电话：028-85255257 | 企业传真：028-85977702 | 企业手机：19081343401
Site：https://www.f-tone.com
人事部：hr@f-tone.com | 市场部：sales@f-tone.com | 技术支持：support@f-tone.com
本产品为光电混装连接器产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
